- Page 1 BEfr Notice d'utilisation Smartloop Système Année de fabrication (à partir de) Smartloop 06/2003...
- Page 2 Composants compatibles 2.3.3 Caractéristiques techniques Manipulation 3.1 Informations pour le montage 3.1.1 Consignes de montage 3.1.2 Outils nécessaires 3.2 Montage 3.2.1 Installation de Smartloop 3.2.2 Contrôle d'étanchéité 3.3 Maintenance 3.4 Réparation de la colonne montante 3.5 Traitement des déchets Smartloop...
- Page 3 échéant, à la maintenance de ce produit. Cette restriction ne s'applique pas aux éventuelles remarques concernant l'utilisation. Le montage des produits Viega doit être effectué dans le respect des règles techniques généralement reconnues et des notices d'utilisation Viega.
- Page 4 : les informations fournies ici ne sont pas obligatoires pour d'autres pays et zones mais elles devraient, comme indiqué plus haut, être considérées comme aide. Smartloop...
- Page 5 Les normes et réglementations mentionnées ci-dessous sont valables pour l'Allemagne ou bien l'Europe. Vous trouverez les réglementations nationales sur le site web respectif du pays sous : En français : viega.be/normes En flamand : viega.be/normen Réglementations de la section : Utilisation conforme Domaine de validité/remarques...
- Page 6 Domaine de validité/remarques Réglementation valable en Alle‐ magne Possibilité d'utilisation pour l'eau DIN 50930-6 potable Possibilité d'utilisation pour l'eau Trinkwasserverordnung (TrinkwV) potable Directives d’évaluation de Konformitätsbestätigung der trink‐ l’Agence fédérale allemande pour wasserhygienischen Eignung von l’environnement Produkten nach System 1+ Smartloop...
- Page 7 Essais et homologation des rac‐ DVGW-CERT ZP 8803 cords à sertir avec tube multi‐ couche Réglementations du paragraphe : Consignes de montage Domaine de validité/remarques Réglementation valable en Alle‐ magne Nettoyage et désinfection des DVGW Arbeitsblatt 557 installations d’eau potable Smartloop...
- Page 8 2.2.1 Domaines d'application La technique tube en tube Smartloop est employée comme boucle d’eau chaude sanitaire intérieure dans les installations d’eau potable. Le système est spécialement adapté aux colonnes montantes d’eau chaude dans les tailles d28, d32 et d35.
- Page 9 250 mg/l (selon l'ordonnance sur l’eau potable) Description du produit La technique tube en tube Smartloop peut être utilisée pour les installa‐ tions d'eaux potables selon les directives applicables, voir Ä « Régle‐ mentations du paragraphe : Description du produit » à la page 6.

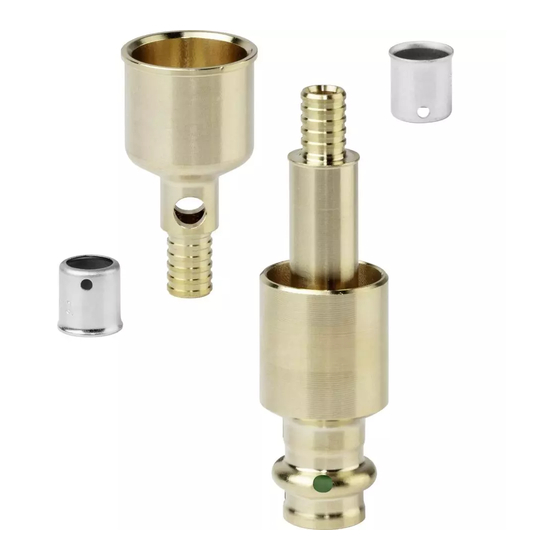

- Page 10 Informations produit Fig. 1: Set de raccordement, modèle 2276.1 1 - Douille de sertissage 2 - Pièce de transition 3 - Pièce de raccordement 4 - Douille de sertissage 5 - Pièce de terminaison Fig. 2: Tube, modèle 2007.3 Smartloop...
- Page 11 Informations produit 1 - Tête de traction 2 - Insert Fig. 3: Raccord de traction, modèle 2276.9 1 - Douille de sertissage 2 - Couplage de réparation 3 - Douille de sertissage Fig. 4: Raccord de réparation, modèle 2276.8 Smartloop...
- Page 12 Informations produit Principe de fonctionnement Fig. 5: Principe de fonctionnement technique tube en tube Smartloop Pièce de terminaison Conduite de raccordement d’étage pour eau chaude Boucle d'eau chaude sanitaire intérieure Colonne montante d’eau chaude à partir Conduite de distribution d'eau chaude Pièce de raccordement...
- Page 13 à sertir. Avant d’utiliser le système de raccords à sertir en dehors des domaines d’application décrits ou en cas de doute sur le choix correct du matériau, s’adresser à Viega. Smartloop...
- Page 14 3.1.2 Outils nécessaires Sertissage Pour le sertissage, Viega recommande l'utili‐ sation des outils du système Viega. Les outils de sertissage Viega ont été spécialement conçus et adaptés pour la mise en œuvre des systèmes de raccords à sertir Viega. Smartloop...
- Page 15 Manipulation Tube Smartloop Pour le montage du tube Smartloop, les outils suivants sont requis : Pince coupe-tube, modèle 5341 Pince de montage, modèle 1077.2 Outil de sertissage manuel, modèle 2782 ou mâchoire, modèle 2799.7 Montage 3.2.1 Installation de Smartloop Décalage maximal de la colonne montante d’eau chaude Décalage...
- Page 16 Insérer le tube depuis le haut dans la colonne montante d'eau chaude. REMARQUE ! Ne pas utiliser de graisse ou d’agent lubri‐ fiant pour introduire le tube. Le tube doit dépasser d'env. 30 cm à l'extrémité inférieure de la colonne montante. ▶ Découper le tube en angle droit. Smartloop...
- Page 17 Manipulation ▶ Glisser une douille de sertissage sur l'extrémité de tube supérieure. ▶ Insérer la pièce de terminaison dans le tube Smartloop. ▶ Contrôler la profondeur d'insertion dans le regard. ▶ Positionner l'outil de sertissage en angle droit. ▶ Lors du sertissage, fermer l'outil de sertissage manuel jusqu'à ce que la pince puisse être rouverte.
- Page 18 Lors du sertissage, fermer l'outil de sertissage manuel jusqu'à ce que la pince puisse être rouverte. ▶ Enficher la pièce de raccordement sur la pièce de transition jusqu'à la butée et réaliser le sertissage. ▶ Retirer la pince de montage. Smartloop...
- Page 19 Ä « Réglementations du paragraphe : Contrôle d'étanchéité » à la page 8. Documenter le résultat. Maintenance REMARQUE ! Informez votre maître d'ouvrage ou l'exploitant de l'instal‐ lation d'eau potable que l'installation doit être régulière‐ ment entretenue . Smartloop...
- Page 20 Centre de serviceViega. Traitement des déchets Trier le produit et l'emballage selon les groupes de matériau respectifs (par ex. papier, métaux, matières plastiques ou métaux non ferreux) et les mettre au rebut conformément à la législation nationale en vigueur. Smartloop...
- Page 21 Viega Belgium sprl info@viega.be viega.be BEfr • 2023-03 • VPN220371...
