Design Guide

Régulateur de capacité pour

petit système de réfrigération CO 2

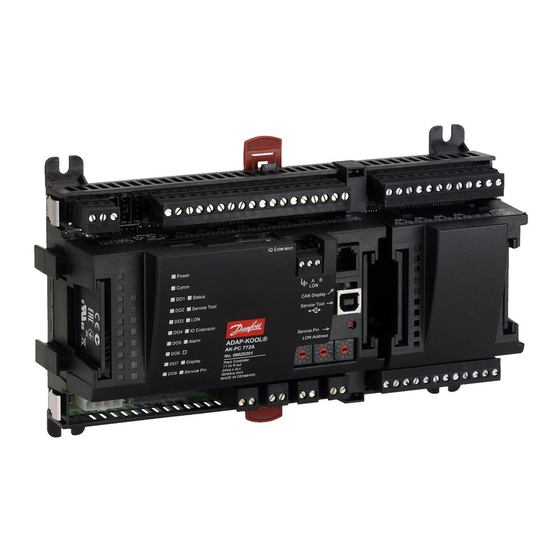

AK-PC 772A

ADAP-KOOL® Refrigeration control systems

Sommaire des Matières pour Danfoss AK-PC 772A

Page 1 Design Guide Régulateur de capacité pour petit système de réfrigération CO 2 AK-PC 772A ADAP-KOOL® Refrigeration control systems...
Page 2 Réglage de la régulation des ventilateurs de condenseurs 61 Divers ......................111 Conﬁguration de la régulation de la haute pression ..63 Annexe - Texte des alarmes ...............116 Conﬁguration de la régulation de la pression du réservoir 64 Régulation de capacité RS8HF104 © Danfoss 2017-07 AK-PC 772A...
Page 3 1. Introduction Utilisation AK-PC 772A est un système complet pour réguler la capacité des compresseurs et du refroidisseur de gaz dans des petits systèmes CO2. Comme régulation de compresseur et de condenseur sur MT ou comme système de suralimentation. La régulation peut s’ef- fectuer à...
Page 4 Une régulation avec peu de raccordements S’il y a de nombreux raccordements, il est possible Exemple peut s’eﬀectuer à l’aide d’un seul Module de monter un ou plusieurs Modules d’extension. régulateur. Régulation de capacité RS8HF104 © Danfoss 2017-07 AK-PC 772A...
Page 5 Ss, Sd, pression de condensation, pression de condensation en température, tempé- rature du refroidisseur à gaz etc. Un aﬃchage graphique avec des boutons de commande peut aussi être prévu. AK-PC 772A Régulation de capacité RS8HF104 © Danfoss 2017-07...
Page 6 Pour en savoir plus sur une alarme actuelle, cliquez-la pour appeler un écran explicatif. Un écran similaire existe pour toutes les alarmes antérieures. Vous pourrez y trouver les informations supplémentaires pour connaître éventuellement l’historique des alarmes. Régulation de capacité RS8HF104 © Danfoss 2017-07 AK-PC 772A...
Page 7 + un ou plusieurs modules d’extension. Ce chapitre présente un aperçu des possibilités de raccordement et vous aide à choisir les modules nécessaires à votre utilisation actuelle. AK-PC 772A Régulation de capacité RS8HF104 © Danfoss 2017-07...
Page 8 Module d’extension avec signal de sortie analogique. Il convient d'utiliser un module de communication lorsque la rangée de modules doit être interrompue pour des raisons de longueur ou de positionnement externe. Régulation de capacité RS8HF104 © Danfoss 2017-07 AK-PC 772A...
Page 9 Modules de communication pour régulateurs lorsque les modules ne peuvent être raccordés en continu Transmission de données pour modules d'extension AK-CM 102 Module de communication externes Aux pages suivantes, vous trouverez davantage d’informations sur chacun des modules. AK-PC 772A Régulation de capacité RS8HF104 © Danfoss 2017-07...
Page 10 No. ﬁchier UL: E166834 pour modue XM et CM UL 873, No. ﬁchier UL: E31024 pour module PC Les données spéciﬁées s’appliquent à tous les Modules. En cas de données spéciﬁques, celles-ci sont précisées concernant le Module actuel. Régulation de capacité RS8HF104 © Danfoss 2017-07 AK-PC 772A...
Page 11 La largeur du Module est 72 mm. La série 100 comprend 1 Module La série 200 comprend 2 Modules Le régulateur comprend 3 Modules La longueur d’une unité d’ensemble est donc n x 72 + 8 AK-PC 772A Régulation de capacité RS8HF104 © Danfoss 2017-07...
Page 12 - 1 diode disponible installé au fond du régulateur. Ce module est décrit plus loin. • Communication avec aﬃchage sur connecteur RJ11 • Le contact « Service PIN » a été actionné Régulation de capacité RS8HF104 © Danfoss 2017-07 AK-PC 772A...
Page 13 17 (DO6) 42 - 43 - 44 18 (DO7) 45 - 46 - 47 19 (DO8) 48 - 49 - 50 Carte optionnelle Voir le signal sur le côte du Module, s.v.p. AK-PC 772A Régulation de capacité RS8HF104 © Danfoss 2017-07...
Page 14 V, en fonction du type de transmetteur. Diodes luminescentes Seules les deux diodes supérieures sont utilisées. Voici leur signiﬁcation : • Module sous tension • Communication avec la carte socle active (rouge = erreur) Régulation de capacité RS8HF104 © Danfoss 2017-07 AK-PC 772A...
Page 15 17 - 18 princ. Ferme- Jour ture / 6 (AI 6) 19 - 20 /Nuit ouverture Porte 7 (AI 7) 21 - 22 Niveau bout. 8 (AI 8) 23 - 24 AK-PC 772A Régulation de capacité RS8HF104 © Danfoss 2017-07...
Page 16 • Communication avec la carte socle active (rouge = erreur) Oﬀ: DI < 2 V a.c. Oﬀ: DI < 24 V a.c. • Etat de chacune des entrées de 1 à 8 (allumée = sous tension) Régulation de capacité RS8HF104 © Danfoss 2017-07 AK-PC 772A...
Page 17 5 - 6 4 (DI 4) 7 - 8 5 (DI 5) 9 - 10 6 (DI 6) 11 - 12 7 (DI 7) 13 - 14 8 (DI 8) 15 - 16 AK-PC 772A Régulation de capacité RS8HF104 © Danfoss 2017-07...
Page 18 Seules les deux diodes supérieures sont utilisées. Voici leur signiﬁcation : • Module sous tension • Communication avec la carte socle active (rouge = erreur) Max. charge I < 2,5 mA R > 4 kΩ Régulation de capacité RS8HF104 © Danfoss 2017-07 AK-PC 772A...
Page 19 17 - 18 princ. Ferme- Jour ture / 6 (AO 2) 19 - 20 /Nuit ouverture Porte 7 (AO 3) 21 - 22 Niveau bout. 8 (AO 4) 23 - 24 0-10 V AK-PC 772A Régulation de capacité RS8HF104 © Danfoss 2017-07...
Page 20 AC-1: max. 4 A (ohmique) sortie. Il ne faut pas rac- AC-15: max. 3 A (Inductief ) corder la haute et la basse tension au même module AK-XM 204B Forçage du relais Régulation de capacité RS8HF104 © Danfoss 2017-07 AK-PC 772A...
Page 21 34 -36 5 (DO 5) 37 - 39 6 (DO 6) 40 - 41 - 42 7 (DO 7) 43 - 44 - 45 8 (DO 8) 46 - 47 - 48 AK-PC 772A Régulation de capacité RS8HF104 © Danfoss 2017-07...
Page 22 En arrière de la partie supérieure, un fusible protège chaque AC-15: max. 3 A (Inductief ) la basse tension au sortie. même module AK-XM 205B Forçage du relais Régulation de capacité RS8HF104 © Danfoss 2017-07 AK-PC 772A...
Page 23 13 (DO 5) 37 - 36 - 39 Alarme 14 (DO6) 40 - 41 - 42 Electro 15 (DO7) 43 - 44 - 45 vanne 16 (DO8) 46 - 47 - 48 AK-PC 772A Régulation de capacité RS8HF104 © Danfoss 2017-07...
Page 24 KVS 15 - KVS 42 z.B.: 7,8 + (4 x 5,1) = 28,2 VA  AK-PS 150 CCMT 2 - CCMT 8 CCM 10 - CCM 40 CCMT 16 - CCMT 42 5,1 VA Régulation de capacité RS8HF104 © Danfoss 2017-07 AK-PC 772A...
Page 25 Rouge KVS 42-54 Valve Module Étage Borne 1 (point 9) 25 - 28 2 (point 10) 29 - 32 3 (point 11) 33 - 36 4 (point 12) 37 - 40 AK-PC 772A Régulation de capacité RS8HF104 © Danfoss 2017-07...
Page 26 Les deux sorties sont les points 24 et 25 montrés à la page précédente traitant du régulateur. Charge max. I < 2,5 mA R > 4 kohm Module Point 0 - 10 V Type Régulation de capacité RS8HF104 © Danfoss 2017-07 AK-PC 772A...
Page 27 Reçu par le régulateur via un câble. Connexion de sortie L’aﬃcheur doit être connecté. Montez une connexion entre les bornes H et R. (AK-PC 772A est connecté en interne.) Emplacement Placer le aﬃchage à une distance maximum de 3 m du régulateur. Point/adresse Pas besoin de déﬁnir un point pour un d’aﬃchage –...
Page 28 Type Hauteur Largeur AK-PS 075 90 mm 36 mm AK-PS 150 90 mm 54 mm AK-PS 250 90 mm 72 mm Alimentation d’un régulateur principal AK-PS 075 AK-PS 150 AK-PS 250 Régulation de capacité RS8HF104 © Danfoss 2017-07 AK-PC 772A...
Page 29 Tout module supplémentaire ne peut être installé qu'une fois le module ﬁnal installé. (Ici, après l'installation du module n° 11 ; voir le schéma.) Après la conﬁguration, l'adresse ne peut pas être modiﬁée. AK-PC 772A Régulation de capacité RS8HF104 © Danfoss 2017-07...
Page 30 Le module régulateur est doté de bornes pour raccorder une Fonction d’alarme communication de données LON. Pour envoyer l’alarme à un générateur de signaux, il faut utiliser Les conditions imposées à l’installation ressortent d’un document une sortie de relais. séparé. Régulation de capacité RS8HF104 © Danfoss 2017-07 AK-PC 772A...
Page 31 éviter que la puissance totale dans une rangée absorbée ne dépasse 32 VA (régulateur compris). Si le module de communication AK-CM 102 est utilisé, chaque rangée de AK-CM 102 ne doit pas dépasser 20 VA (AK-CM 102 inclus). AK-PC 772A Régulation de capacité RS8HF104 © Danfoss 2017-07...
Page 32 Réglage de référence pour la fonction de récupération de chaleur Anti court-cycle. Régulation haute pression Temps de marche mini. Si nécessaire, prévoir un décalage pour une plus grande capacité de Injection dans la conduite d’aspiration compresseur Régulation de capacité RS8HF104 © Danfoss 2017-07 AK-PC 772A...
Page 33 Pour la surveillance, la collecte de données ou la fonction de thermostat séparée. • Shr (sondes de température pour récupération de chaleur) Doivent être utilisées pour régler le réservoir de chaleur. AK-PC 772A Régulation de capacité RS8HF104 © Danfoss 2017-07...
Page 34 • Ventilateurs, vitesse régulée • SH min = 5 °C, SH max = 35 °C • Régulation pression Pgc avec référence de Sc3 et Sgc • Augmentation de pression pour la récupération de chaleur Régulation de capacité RS8HF104 © Danfoss 2017-07 AK-PC 772A...
Page 35 ___ pièce à 5 VA = __ AK_OB 110 (2 sorties analogiques) ___ pièce à 0 VA = 0 1 pièce à 8 VA =8 Au total = Au total = 32 VA maxi AK-PC 772A Régulation de capacité RS8HF104 © Danfoss 2017-07...
Page 36 Le démontage se fait lui aussi avec les deux ﬁxations rapide en position ouverte. Régulation de capacité RS8HF104 © Danfoss 2017-07 AK-PC 772A...
Page 37 6 (AO 2) 11 - 12 0 - 10 V Régulation de vitesse, compres- 7 (AO 3) 13 - 14 0 - 10 V seur, EC 8 (AO 4) 15 - 16 AK-PC 772A Régulation de capacité RS8HF104 © Danfoss 2017-07...
Page 38 Danfoss. provenir du module qui reçoit le signal de pression. Format = dwg et dxf. Vous pouvez ensuite inscrire le numéro du module dans le cercle et tracer les raccordements. Régulation de capacité RS8HF104 © Danfoss 2017-07 AK-PC 772A...
Page 40 + Alimentation séparée pour le module avec les moteurs pas-à-pas : Modules de contrôle de vanne 7,8 VA Vanne CCM 1,3 VA Vanne CCMT fx. 5,1 VA ------- Puissance du transformateur (minimum) 14,2VA Régulation de capacité RS8HF104 © Danfoss 2017-07 AK-PC 772A...
Page 41 Longueur 3 m 080G0076 Accessoires Modules de communication pour régulateurs lorsque les modules ne peuvent être raccordés en continu Transmission de données pour modules d'extension 080Z0064 AK-CM 102 Module de communication externes AK-PC 772A Régulation de capacité RS8HF104 © Danfoss 2017-07...
Page 43 Nous avons choisi dans cet exemple de reprendre le point de départ que nous avons précédemment utilisé, à savoir les Modules suivants : • module de régulateur AK-PC 772A • module entrée analogique AK-XM 208C + module pas-à-pas sortie • module entrée et sortie analogiques AK-XM 103A AK-PC 772A Régulation de capacité...
Page 44 Enlevez la partie supérieure du Module de base. 2. Mettez le module d’extension en place dans le module de base Il y a deux sorties. 3. Remettez la partie supérieure du module de base en place Régulation de capacité RS8HF104 © Danfoss 2017-07 AK-PC 772A...
Page 45 Quand les deux clips du rail DIN sont en position ouverte, le module peut s'intercaler sur le rail DIN, quelle que soit la série du module. Le démontage se déroule de la même façon, les deux clips en position ouverte. AK-PC 772A Régulation de capacité RS8HF104 © Danfoss 2017-07...
Page 46 6 (AO 2) 11 - 12 0 - 10 V Régulation de vitesse, compres- 7 (AO 3) 13 - 14 0 - 10 V seur, EC 8 (AO 4) 15 - 16 Régulation de capacité RS8HF104 © Danfoss 2017-07 AK-PC 772A...
Page 47 Le blindage des câbles de trans- metteur de pression doit être relié au régulateur uniquement. La tension d'alimentation destinée au transmetteur de pression doit provenir du module qui reçoit le signal de pression. AK-PC 772A Régulation de capacité RS8HF104 © Danfoss 2017-07...
Page 48 ■ Service Pin acquitée 5. En cas de réseau Installation de réseau Réglez l’adresse et activez le Service Pin. Etat de sortie 1-8 6. Le régulateur est maintenant prêt à être conﬁguré. Régulation de capacité RS8HF104 © Danfoss 2017-07 AK-PC 772A...
Page 49 3 compresseurs à MT et 2 à LT et régulation haute pression utilisant la récupération de chaleur et le refroidisseur de gaz. L'exemple est présenté sur deux pages. AK-PC 772A Régulation de capacité RS8HF104 © Danfoss 2017-07...
Page 50 La cloche d’alarme rouge en bas à droite indique une alarme active dans le régulateur. Dans notre cas, l’alarme est active parce que l’horloge du régulateur n’a pas encore été réglée. Régulation de capacité RS8HF104 © Danfoss 2017-07 AK-PC 772A...
Page 51 MT et BT et une régu- lation haute pression. L’exemple est le même que celui qui est présenté sous le chapitre "Design" à savoir que le régulateur est un AK-PC 772A + modules d’extension. Exemple:...
Page 52 Pour actionner la nouvelle réglage, accédez à nouveau au régulateur sous le nouvelle nom et utilisant le code d’accès correspondant. Pour appeler l’écran Login (accès), appuyez sur le icône en haut à gauche de l’écran. Régulation de capacité RS8HF104 © Danfoss 2017-07 AK-PC 772A...
Page 53 L’on peut procéder à des changements de valeurs lorsqu’il est bloqué mais uniquement pour les réglages qui n’endommagent pas la conﬁgu- ration. 2. Choisir Bloquer conﬁguration Choisir Clef conﬁguration Appuyez sur la case bleue marquée Verrouillé. Choisir Déverrouille Choisissez Déverrouille. AK-PC 772A Régulation de capacité RS8HF104 © Danfoss 2017-07...
Page 54 Ceci s’applique aussi pour le passage entre heure d’été et heure d’hiver.. En cas de coupure de courant, l’horloge sera maintenue pendant au moins 12 heures. Régulation de capacité RS8HF104 © Danfoss 2017-07 AK-PC 772A...
Page 55 5 – Réglages intelligentes Easy Pgc max. fournit un ensemble de réglages pour les valeurs de pression générale. Easy Prec ref. propose un ensemble de réglages pour le régulateur du réservoir. AK-PC 772A Régulation de capacité RS8HF104 © Danfoss 2017-07...
Page 56 Vit. Max AKD (40.0 – 120.0 Hz) Vitesse la plus élevée autorisée pour le compresseur Contrôle sécurité AKD Il convient de sélectionner si une entrée pour la sur- veillance du variateur de fréquence est souhaitée. Régulation de capacité RS8HF104 © Danfoss 2017-07 AK-PC 772A...
Page 57 0 - 100 %. Régulation de capacité Aﬃchage de la capacité de chaque régulation de capacité Appuyez sur le bouton + pour 0 – 100 % passer à la page suivante. AK-PC 772A Régulation de capacité RS8HF104 © Danfoss 2017-07...
Page 58 Ce réglage est commun à toutes les entrées de sécurité pour le compresseur concerné. Temporisation de redémarrage Temps minimum pendant lequel un compresseur doit être OK après arrêt de la sécurité. L’on peut ensuite procéder au redémarrage. Régulation de capacité RS8HF104 © Danfoss 2017-07 AK-PC 772A...
Page 59 SH max ligne aspi Surchauﬀe maximale dans la conduite d’aspiration Période AKV Période de temps pour vanne AKV Tempo Inj. au démarrage Délai de temporisation pour injection de liquide au démarrage AK-PC 772A Régulation de capacité RS8HF104 © Danfoss 2017-07...
Page 60 En principe, les mêmes paramètres sont exécutés, mais dans le groupe LT, il est possible de sélectionner les compresseurs à capacité variable. Pour le groupe IT, les compresseurs doivent être régulés en fonction de la vitesse. Régulation de capacité RS8HF104 © Danfoss 2017-07 AK-PC 772A...
Page 61 Tension admissible pour le moteur EC (surcapacité) Sgc max absolue Valeur max. pour temp. de Sgc. Si cette valeur est dépassée, la tension EC est augmentée jusqu’à la valeur du réglage « Tension EC abs. max. » AK-PC 772A Régulation de capacité RS8HF104 © Danfoss 2017-07...
Page 62 Limite de capacité nuit Réglage de la limite maximale de capacité pour le régime de nuit. Peut être utilisé pour limiter la vitesse du ventilateur la nuit et ainsi limiter les émissions sonores. Régulation de capacité RS8HF104 © Danfoss 2017-07 AK-PC 772A...
Page 63 Si la régulation est interrompue pendant la régulation haute pression, la pression augmente. Le système doit être dimen- sionné en fonction de la pression supérieure ; sinon, une perte de charge peut avoir lieu. AK-PC 772A Régulation de capacité RS8HF104 © Danfoss 2017-07...
Page 64 IT comp. Sgc min. Limite de température pour un fonctionnement avec le compresseur IT. Ne démarre pas si une valeur inférieure est détectée quel que soit le degré d’ouverture de la vanne Vrec. Régulation de capacité RS8HF104 © Danfoss 2017-07 AK-PC 772A...
Page 65 Augmentation de température de 50 à 100 % dans le signal consommateur Pgc HR min. Valeur de pression lorsque la récupération de chaleur est nécessaire Pgc HR oﬀset Augmentation de température de 0 à 50 % dans le signal consommateur AK-PC 772A Régulation de capacité RS8HF104 © Danfoss 2017-07...
Page 66 SI. (°C et bar) ou (US-units °F et psi) 3. Déﬁnir les lectures à aﬃcher pour les sorties individuelles Dans notre exemple, les écrans séparés ne sont pas utilisés. Le réglage est inclus ici pour plus d'informations. Régulation de capacité RS8HF104 © Danfoss 2017-07 AK-PC 772A...
Page 67 à des ﬁns générales, l’image n’est 1 pressostats donc fournie qu’à titre indicatif. 1 Signal Tension 10 Signal alarme Chaque fonction est décrite sur les pages 1 Contrôlé PI suivantes. AK-PC 772A Régulation de capacité RS8HF104 © Danfoss 2017-07...
Page 68 Les réglages sont semblables à ceux des ther- 1. Choisir pressostats mostat. Dans notre exemple, les fonctions de pressostat séparées ne sont pas utilisées. 2. Sélectionnez pressostat réel. 3. Déﬁnissez les fonctions requises du pressostat. Régulation de capacité RS8HF104 © Danfoss 2017-07 AK-PC 772A...
Page 69 Pour chaque entrée, il convient d’introduire : indicatif. • Aﬃcher sur vue gène • Nom • Temporisation pour l’alarme DI (valeur commune pour toutes) • Texte d’alarme AK-PC 772A Régulation de capacité RS8HF104 © Danfoss 2017-07...
Page 70 • Temps démar: au démarrage, temps auquel le signal de sortie est commandé de force • Sortie démarrage: valeur du signal de sortie au moment du démarrage • Sortie arrêt: valeur du signal de sortie au moment de l'arrêt Régulation de capacité RS8HF104 © Danfoss 2017-07 AK-PC 772A...
Page 71 On a choisi ici Ouverture pour tous les circuits de sécurité, c’est à dire que le régulateur reçoit un signal en fonctionnement normal et enre- gistre une erreur si le signal est coupé. Appuyez sur le bouton + pour AK-PC 772A Régulation de capacité RS8HF104 © Danfoss 2017-07...
Page 72 Entrée Tension 1 • 0 -5 V, • 0 -10 V, • 1 – 5 V, • 2 – 10 V PI-en temp PI-ref temp PI- en tension PI-en pres. PI-ref pres. Régulation de capacité RS8HF104 © Danfoss 2017-07 AK-PC 772A...
Page 73 See also alarm text at the end of the manual. Dans l’exemple actuel, nous avons choisi les réglages montrés à aﬃchage Appuyez sur le bouton + pour passer à la page suivante. 4. Réglage des priorités d’alarmes pour le condenseur AK-PC 772A Régulation de capacité RS8HF104 © Danfoss 2017-07...
Page 74 Appuyez sur le bouton + pour passer à la page suivante. 5. Réglage des priorités d’alarmes concernant les thermostats et les signaux TOR particuliers Dans l’exemple actuel, nous avons choisi les réglages montrés à gauche Régulation de capacité RS8HF104 © Danfoss 2017-07 AK-PC 772A...
Page 75 à nouveau débloquer la conﬁguration. Le régulateur eﬀectue alors une comparaison des fonctions choisies et des entrées et sorties déﬁnies. Le résultat ressort du chapitre suivant où la conﬁguration est contrôlée. AK-PC 772A Régulation de capacité RS8HF104 © Danfoss 2017-07...
Page 76 N’oubliez pas que la conﬁguration doit être ver- rouillée avant de pouvoir modiﬁer les numéros de module et de point. Appuyez sur le bouton + pour passer à la page suivante. Régulation de capacité RS8HF104 © Danfoss 2017-07 AK-PC 772A...
Page 77 Appuyez sur le bouton + pour passer à la page suivante. Contrôle de la conﬁguration des entrées analo- La conﬁguration des entrées analogiques semble correcte vu le câblage giques entrepris. AK-PC 772A Régulation de capacité RS8HF104 © Danfoss 2017-07...
Page 78 Vériﬁez que la valeur de l’alarme de la surveillance du compresseur 1 passe à ON. Contrôlez les autres entrées tout ou rien selon la même méthode. Appuyez sur le bouton + pour passer à la page suivante. Régulation de capacité RS8HF104 © Danfoss 2017-07 AK-PC 772A...
Page 79 Ceci est probablement dû aux causes suivantes : • Sonde non raccordée. • Sonde court-circuitée. 7. Contrôle des entrées analogiques • Numéros de point ou de module incorrectement conﬁgurés. • La conﬁguration n’est pas verrouillée. AK-PC 772A Régulation de capacité RS8HF104 © Danfoss 2017-07...
Page 80 – ceux qu’il faut montrer avec la bande de déﬁlement («Ascenseur»). La dernière page présente les limites de sécurité et les délais de redémarrage. 4. Limites de sécurité Régulation de capacité RS8HF104 © Danfoss 2017-07 AK-PC 772A...
Page 81 « Montrer dans l’aﬃchage d’aperçu ». La première fonction concerne le groupe thermo- stat. Contrôler les réglages 11. Puis le groupe pressostat. Contrôler les réglages 12. Poursuivez avec les fonctions restantes. 13. Fin du contrôle AK-PC 772A Régulation de capacité RS8HF104 © Danfoss 2017-07...
Page 82 3. Réglage du schéma Cliquez sur un jour de la semaine et réglez la durée de la période diurne. Passez ensuite aux autres jours. L’illustration ici à droite montre le déroulement d’une semaine entière. Régulation de capacité RS8HF104 © Danfoss 2017-07 AK-PC 772A...
Page 83 Le raccordement n’est pas correct : Les conditions préalables à la transmission de données sont expliquées dans ce document : « Câbles de transmission de données pour les com- mandes frigoriﬁques ADAP-KOOL® . RC8AC... AK-PC 772A Régulation de capacité RS8HF104 © Danfoss 2017-07...
Page 84 Notez que les alarmes actives dans l’installation sont automatiquement annulées si l’interrupteur général est mis à OFF. En cas d’alarme lors de la mise en route du régulateur, il faut en trouver la cause et réparer. Régulation de capacité RS8HF104 © Danfoss 2017-07 AK-PC 772A...
Page 85 Le régulateur peut démarrer lorsque les deux commutateurs, interne et externe, sont positionnés sur « ON ». Tous les disjoncteurs de compresseur externe doivent être sur ON pour que les compresseurs puissent démarrer. AK-PC 772A Régulation de capacité RS8HF104 © Danfoss 2017-07...
Page 86 Appuyez sur la case bleue en face de Mode régulation. Choisissez MAN. Inscrire la capacité en pourcentage Réglez la capacité sur le pourcentage désiré. Appuyez sur la case bleue en face de Capacité manuelle. Appuyez sur OK. Régulation de capacité RS8HF104 © Danfoss 2017-07 AK-PC 772A...
Page 87 5. Fonction de régulation Ce chapitre décrit le fonctionnement des diverses fonctions. AK-PC 772A Régulation de capacité RS8HF104 © Danfoss 2017-07...
Page 88 En cas d’utilisation d’un changement bref au niveau de la pression d’aspiration (par ex. jusqu’à 15 min., dans le cadre d’un dégivrage), les fonctions peuvent être utilisées.En l’occurrence, l’optimisation P0 ne parviendra pas à compenser le changement. Régulation de capacité RS8HF104 © Danfoss 2017-07 AK-PC 772A...
Page 89 : Commande PI et zones de pilotage AK-PC 772A peut piloter jusqu’à 3 compresseurs à MT et 2 à BT. (Toutefois pour le fonctionnement du compresseur parallèle, le système peut uniquement réguler 2 sur MT et 2 sur LT.) Chaque compresseur peut disposer jusqu’à...
Page 90 étage sera remplacé par un autre compresseur ou par une autre combinaison. 7 = Rapide 10= plus rapide Déﬁni par 1,0 - 10,0 10 - 900 1,0 - 10,0 1,0-10,0 l'utilisateur Régulation de capacité RS8HF104 © Danfoss 2017-07 AK-PC 772A...
Page 91 Ci-dessous vous est présentée une description de quelques règles générales d’utilisation pour des compresseurs avec régulation de capacité, des compresseurs à vitesse commandée ainsi que pour deux compresseurs à vitesse commandée. AK-PC 772A Régulation de capacité RS8HF104 © Danfoss 2017-07...
Page 92 L’étage de capacité est alors enclenché et le régulateur détermine la capacité voulue. La vitesse de mémarrage doit toujours être déﬁni suﬃsamment haute pour qu’un bon graissage du compres- seur soit rapidement obtenu pendant le démarrage. Régulation de capacité RS8HF104 © Danfoss 2017-07 AK-PC 772A...
Page 93 60 kW à vitesse maximum 9) Quand la capacité est de nouveau réduite, le compresseur d’un étage est déclenché quand la vitesse en C1 est au minimum AK-PC 772A Régulation de capacité RS8HF104 © Danfoss 2017-07...
Page 94 à vitesse commandée suivant à la vitesse de démarrage. Ensuite, les deux compresseurs seront enclenchés simultanément et fonctionneront en parallèle. Les compresseurs d’un étage suivants s'enclenchent et s'arrêtent selon le schéma d’enclenchement choisi. Régulation de capacité RS8HF104 © Danfoss 2017-07 AK-PC 772A...
Page 95 - le nombre de commutations des 24 heures en cours ent opérés pendant le même nombre d’heures. - le nombre de commutations totalisé depuis la dernière mise à zéro AK-PC 772A Régulation de capacité RS8HF104 © Danfoss 2017-07...
Page 96 Le relais est ensuite connecté au troisième réducteur de puissance. Lorsque ce relais est en OFF, la capacité est régu- lée entre 33 et 100 %. Régulation de capacité RS8HF104 © Danfoss 2017-07 AK-PC 772A...
Page 97 Alarme : Quand une entrée numérique d’écrêtage est activée, un message d’alarme sera généré pour signaler que la régulation normale est mise hors jeu. Cette alarme peut cependant être inhibée si nécessaire. AK-PC 772A Régulation de capacité RS8HF104 © Danfoss 2017-07...
Page 98 à la vanne AKV proviendra d'une des quatre sorties relais statique du régulateur. Délai de réponse On peut programmer un délai de réponse qui assure que l’injec- tion soit retardée pendant le démarrage. Régulation de capacité RS8HF104 © Danfoss 2017-07 AK-PC 772A...
Page 99 On peut choisir une limite d’alarme en cas de pression d’aspira- tion trop élevée. Une alarme est émise après écoulement de la temporisation correspondante. Il n’y a aucune réaction de la part de la régulation. AK-PC 772A Régulation de capacité RS8HF104 © Danfoss 2017-07...
Page 100 élevée et veillera dès lors à arrêter la capacité du compres- seur en cas de pression de condensation trop élevée. Régulation d’erreurs de capteur : En cas de dysfonctionnement Sgc, le régulateur bascule sur une Régulation de capacité RS8HF104 © Danfoss 2017-07 AK-PC 772A...
Page 101 (UPS) destinée au régulateur et à la vanne. Pour pouvoir redémarrer en toute sécurité, le circuit de sécurité du régulateur doit comporter un relais de la onduleur. AK-PC 772A Régulation de capacité RS8HF104 © Danfoss 2017-07...
Page 102 Dans les deux cas, ce qui compte c’est que la fonction de récu- pération de chaleur soit désactivée de manière que la référence de la température de condensation soit abaissée lentement jusqu’au niveau bas. Régulation de capacité RS8HF104 © Danfoss 2017-07 AK-PC 772A...
Page 103 ». c. Entre 50 et 100 %, les ventilateurs sont contrôlés de sorte que la température dans le refroidisseur de gaz augmente. Référence consomma- teur Vue d’ensemble Référence consomma- teur AK-PC 772A Régulation de capacité RS8HF104 © Danfoss 2017-07...
Page 104 S’il y a besoin d’un signal tout/rien pour que le variateur de vitesse puisse mettre les ventilateurs à l’arrêt complet, une sortie à relais peut être déﬁnie à cette fonction. Régulation de capacité RS8HF104 © Danfoss 2017-07 AK-PC 772A...
Page 105 Pc maxi entrent en fonction. avec un seul circuit de sécurité. En cas de défaut à l’un des ventila- teurs, l’autre sera toujours en fonction. AK-PC 772A Régulation de capacité RS8HF104 © Danfoss 2017-07...
Page 106 La référence actuelle est aﬃchée sur l'écran de présentation géné- seur externe », la régulation de la pression du gaz continue. rale du régulateur. Sous-refroidissement Un sous-refroidissement peut être utilisé dans la plage sous-cri- tique. Régulation de capacité RS8HF104 © Danfoss 2017-07 AK-PC 772A...
Page 107 Arrêt des compresseurs AK-PC 772A Régulation de capacité RS8HF104 © Danfoss 2017-07 Si les compresseurs sont arrêtés via la fonction « Arrêt de compres- seur externe », la référence de la régulation du réservoir est réglée...
Page 108 Quand les besoins en termes de capacité de IT diminueront et que la pression dans le réservoir atteindra Prec.Min, le compresseur s'arrêtera et le contrôle de la pression sera pris en charge par la vanne Vrec. Régulation de capacité RS8HF104 © Danfoss 2017-07 AK-PC 772A...
Page 109 étant donné qu’il est possible de donner un nom au pres- Vanne à moteur pas-à-pas sostat et d’inscrire des textes explicatifs des alarmes. Signal PWM (à modulation de largeur d'impulsions) pour vanne La fonction PI est représentée sur la page suivante. AK-PC 772A Régulation de capacité RS8HF104 © Danfoss 2017-07...
Page 110 - ajuster Kp jusqu'à ce que le processus commence à ﬂuctuer puis ﬂuctue constamment, - réduire de moitié la valeur de Kp, - abaisser Tn jusqu'à ce que le processus recommence à ﬂuctuer, - doubler les valeurs de Tn. Régulation de capacité RS8HF104 © Danfoss 2017-07 AK-PC 772A...
Page 111 • “Basse- Haute – le relais d’alarme s’active en cas de”basse” régulateur reçoit les signaux de déconnexion. moyenne” et ”haute priorité”. AK-PC 772A Régulation de capacité RS8HF104 © Danfoss 2017-07...
Page 112 Sélectionner le niveau d’utilisation Là on peut exercer une commande forcée de toutes les sorties d) Choisir l’unité de mesure – soit US (par ex. °F et PSI) soit Danfoss pour s’assurer qu’elles sont bien toutes correctement raccordées. SI (°C et Bar)
Page 113 Sc3 Température extérieure en ºC 0: Mise sous tension 1: Arrêtée 2: Manuelle 3: Alarme 4: Redémarrer 5: Veille 6: unloaded 7-9: Par loaded 10: Complètement rechargée 11: Active Puissance d'enclenchement du condenseur en % AK-PC 772A Régulation de capacité RS8HF104 © Danfoss 2017-07...
Page 114 3. Sélectionnez la ligne « Man selection » et appuyez sur « Entrée ». 4. L’adresse s’aﬃche. Vériﬁez qu’il s’agit de la valeur 001 et appuyez sur « Entrée ». Les données sont alors recueillies auprès du régulateur. Régulation de capacité RS8HF104 © Danfoss 2017-07 AK-PC 772A...
Page 115 Vannes de moteur pas-à-pas Courant de phase En choisissant une vanne de moteur pas-à-pas Danfoss, il faut Courant appliqué à chaque phase du moteur pas-à-pas pendant savoir que tous les réglages sont déﬁnis en usine. Il suﬃt simple- le mouvement réel de la vanne. Cette valeur est limitée à 7 bits et ment de sélectionner le type de vanne.
Page 116 Le ventilateur nº x est signalé défectueux via l'entrée de sécurité Fan/VSD safety Medium Alarme AKD Vent. Fan VSD alarm L'entraînement à vitesse variable des ventilateurs du condenseur a été arrêté par sécurité Régulation de capacité RS8HF104 © Danfoss 2017-07 AK-PC 772A...
Page 117 MAN DO……… La sortie en question a été réglée en mode de commande manuelle via le logiciel de service AK-ST 500. Réglages manuels Man set ..Commande manuelle Man control ..AK-PC 772A Régulation de capacité RS8HF104 © Danfoss 2017-07...
Page 118 à l’entrée des compresseurs. Danfoss n’assume aucune responsabilité quant aux erreurs qui se seraient glissées dans les catalogues, brochures ou autres documentations écrites.Dans un souci constant d’amélioration, Danfoss se réserve le droit d’apporter sans préavis toutes modfications à ses produits, y compris ceux se trouvant déjà en commande, sous réserve, toutefois, que ces modifications n’affectent pas les caractéristiques déjà...
