After-Sales Department

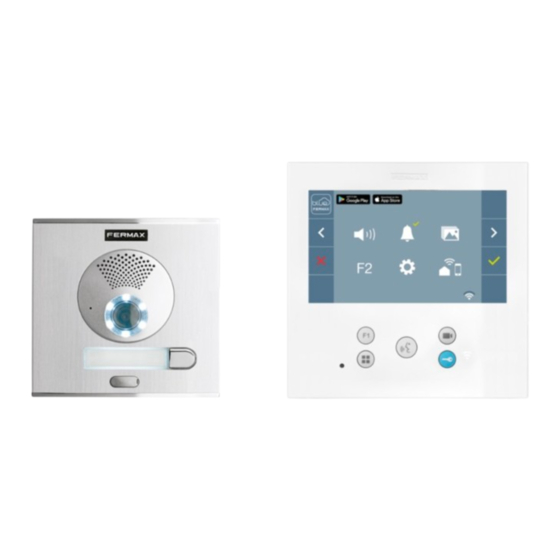

KIT DUOX PLUS

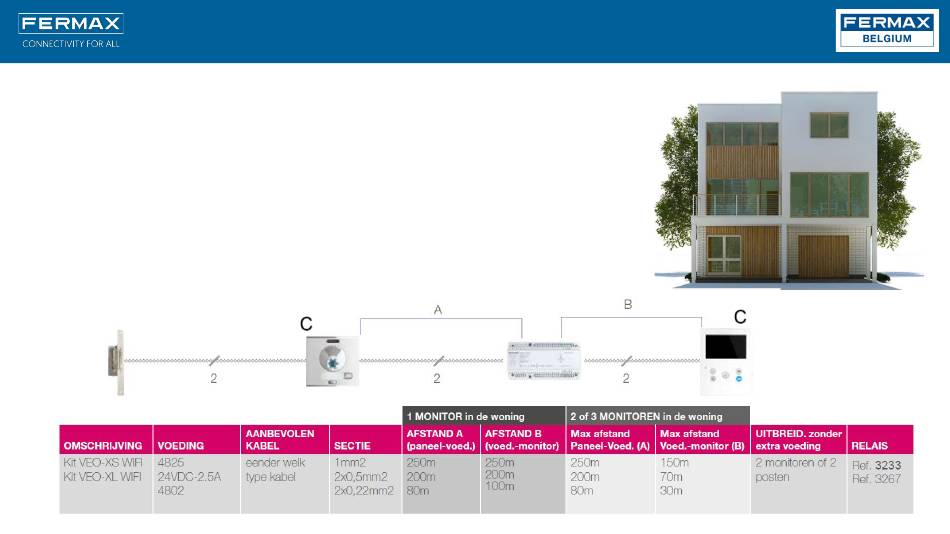

Villa KIT
De KIT voor eengezinswoning kan uitgebreid worden met 2 extra monitoren
(eender welk model) op de standaard voeding uit de KIT.
De voeding (DIN-10) is van hetzelfde type als voor appartementen (24V-2,5 A).
Een aparte voeding op 12VAC (DIN-4) voor een bestaand AC slot wordt
eveneens meegeleverd in de KIT.
De binnenpost is reeds voorgeprogrammeerd (adres 000001), maar de
lijnadaptatie dient u wel nog zelf te voorzien: C - C voor een eenvoudige KIT.
