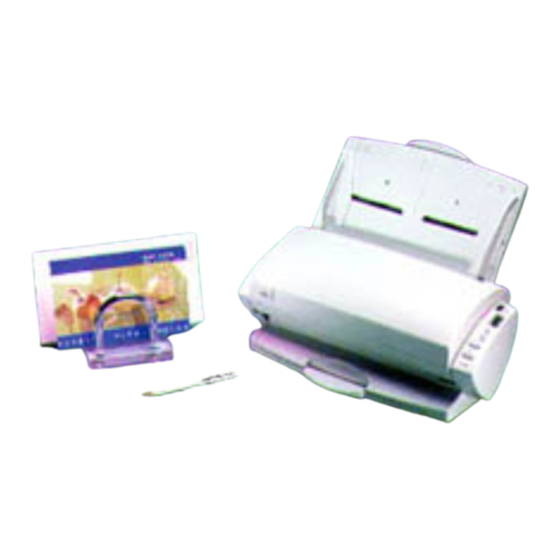

Fujitsu M3091DC Manuel D'utilisation
  1. Manuels
  2. Marques
  3. Fujitsu Manuels
  4. Scanners
  5. M3091DC
  6. Manuel d'utilisation
Fujitsu M3091DC Manuel D'utilisation

Fujitsu M3091DC Manuel D'utilisation

Masquer les pouces
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel
C150-E140-02FR
Scanner Image M3091DC
MANUEL D'UTILISATION
Précédent
2-

Publicité

Table des Matières
loading

Manuels Connexes pour Fujitsu M3091DC

Sommaire des Matières pour Fujitsu M3091DC

  • Page 1 C150-E140-02FR Scanner Image M3091DC MANUEL D'UTILISATION Précédent...

  • Page 2: Securite D'utilisation

    Organisation de ce manuel Ce manuel contient des informations importantes concernant le M3091DC. Lisez-le complètement avant d'utiliser ce produit. Utilisez le M3091DC uniquement après avoir lu et assimilé ce manuel, en particulier la section intitulée "Messages d'alerte importants". Conservez ce manuel à portée de main.
  • Page 3 Hiermit wird bescheinigt, daß der/die/das M3091DC in Übereinsstimmung mit den Bestimmungen der AmtsblVfg 243/1991 funkentstört ist. Der Deutschen Bundespost wurde das Inverkehrbringen dieses Gerätes angezeigt und die Berechtigung zur Überprüfung der Serie auf Einhaltung der Bestimmungen eingeräumt. Maschinenlärminformationsverordnung 3. GSGV, 18.01.1991: Der höchste Schalldruckpegel beträgt 70dB(A) oder weniger gemäß...
  • Page 5 Préface Nous vous remercions d'avoir acheté le Scanner Image M3091DC. Le Scanner Image M3091DC peut lire des images couleur de haute résolution. Lisez ce manuel en entier pour comprendre comment utiliser le scanner correctement. Dans ce manuel, le système d'exploitation Microsoft Windows NT...

  • Page 6: Remarques Importantes À L'attention Des Utilisateurs

    Veuillez considérer que la garantie couvrant le produit ne pourra jamais dépasser le montant payé par l'utilisateur lors de l'achat du produit. Fujitsu interdit à tous les utilisateurs d'utiliser le logiciel fourni avec ce produit, ou tout autre logiciel de mise à jour, à des fins différentes de celles se limitant à...

  • Page 7: Conventions Des Messages D'alerte

    Choc Le symbole sert électrique d'avertissement ou d'appel à la prudence. Le sens concret d'une alerte est illustré dans le symbole. (l'exemple à gauche illustre le risque de choc électrique). Scanner Image M3091DC Manuel d'utilisation...
  • Page 8 Prise Le symbole indique une directive à suivre. Le sens concret de l'action est illustré dans le symbole. (l'exemple à gauche indique à l'opérateur qu'il faut débrancher la prise d'alimentation). Scanner Image M3091DC Manuel d'utilisation...

  • Page 9: Messages D'alerte Importants

    Alertes importantes Messages d'alerte importants Les messages d'alerte importants concernant le Scanner Image M3091DC sont répertoriés ci-dessous. Suivez ces directives pour utiliser le scanner en toute sécurité. Alerte concernant l'alimentation AVERTISSEMENT − Ne branchez pas d'adaptateur CA à une prise différente de celle Interdit destinée à...
  • Page 10 Si vous ne prenez pas cette précaution, un incendie pourrait se produire. − En cas d'orage, débranchez l'adaptateur CA de la prise. Si vous ne prenez pas cette précaution, le scanner ou d'autres appareils de l'utilisateur pourraient être endommagés. Scanner Image M3091DC Manuel d'utilisation...
  • Page 11 -- L'adaptateur CA n'est pas anormalement chaud, sujet à la corrosion ou déformé. -- L'adaptateur CA et la prise ne prennent pas la poussière. -- Le câble d'alimentation n'est pas endommagé ou rayé. Si vous décelez une anomalie, appelez votre revendeur ou Fujitsu Limited. Scanner Image M3091DC Manuel d'utilisation...
  • Page 12 Cela pourrait provoquer un incendie. − N'utilisez pas le scanner dans la salle de bains ou dans un endroit où il est susceptible de prendre l'humidité. Cela pourrait provoquer un incendie ou un choc électrique. viii Scanner Image M3091DC Manuel d'utilisation...
  • Page 13 Déconnectez l'adaptateur CA de la prise avant de déplacer le scanner. Prise Si vous ne prenez pas cette précaution, le câble d'alimentation pourrait être endommagé et provoquer un incendie ou un choc électrique, ou le scanner pourrait tomber et blesser quelqu'un. Scanner Image M3091DC Manuel d'utilisation...
  • Page 14 électrique pourrait se produire. − Si le scanner est tombé ou si le capot a été endommagé, débranchez l'adaptateur CA de la prise puis appelez votre revendeur ou Fujitsu Limited. Si vous ne prenez pas cette précaution, un incendie ou un choc électrique pourrait se produire.
  • Page 15 Démontage Un composant haute tension sous le panneau ou le capot peut provoquer un choc électrique. − Ne transformez pas le scanner et ne changez pas l'un de ses composants. Cela pourrait provoquer un incendie. Scanner Image M3091DC Manuel d'utilisation...
  • Page 16 à ne pas toucher les bords coupants. Vous pourriez vous blesser. − Ne touchez pas le port d'entrée de document ni le port de sortie pendant que le scanner est en fonctionnement. Vous pourriez vous blesser. Scanner Image M3091DC Manuel d'utilisation...
  • Page 17 La lampe fluorescente contient du mercure. Ne jetez pas le scanner avec des déchets envoyés dans une décharge ordinaire. Suivez les règles et les lois en vigueur dans votre région et dans votre pays concernant la mise au rebut des lampes fluorescentes. Scanner Image M3091DC Manuel d'utilisation xiii...

  • Page 19: Table Des Matières

    Installation du pilote et du logiciel........2-9 Configuration du plateau de réception et du support de document................2-10 CHAPITRE 3 Fonctionnement............3-1 Remarques concernant le fonctionnement......3-1 Avant de scanner et de copier un document ......3-3 Scanner Image M3091DC Manuel d'utilisation...
  • Page 20 Référence et cycle de remplacement des consommables et des composants à remplacer périodiquement ....4-7 4.4.2 Procédure de remplacement du séparateur ......4-8 4.4.3 Procédure de remplacement du rouleau d'entraînement ..4-9 CHAPITRE 5 Dépannage ..............5-1 ANNEXE Spécifications d'installation ........A-1 Scanner Image M3091DC Manuel d'utilisation...

  • Page 21: Chapitre 1 Notes À Propos De L'utilisation

    Cette section fournit une description du Scanner Image M3091DC et explique ses caractéristiques. 1.1.1 Scanner Image M3091DC Le Scanner Image M3091DC peut lire des images couleur de haute résolution. Il fonctionne également avec le logiciel fourni de la manière suivante : •...

  • Page 22: Vérification Du Contenu De La Boîte

    1.2 Vérification du contenu de la boîte La boîte contenant le Scanner Image M3091DC contient également ses accessoires. Sortez le scanner et les accessoires de la boîte et vérifiez le contenu à l'aide de la liste jointe. Si un élément est manquant ou défectueux, appelez votre revendeur.
  • Page 23 Function No. Touche Copy Copie les documents chargés sur le support de document. Touche Scan Scanne le document mis en place. Témoin Reste allumé tant que le scanner est sous tension. d'alimentation Scanner Image M3091DC Manuel d'utilisation...
  • Page 24 à la fin d'une liaison SCSI. Sinon, désactivez l'interrupteur (OFF). Le scanner est livré avec l'interrupteur activé. Interrupteur ID SCSI Utilisez cet interrupteur pour définir une ID de SCSI (le scanner est livré avec l'ID 5). Scanner Image M3091DC Manuel d'utilisation...
  • Page 25 Vue de l’intérieur Rouleau du chargeur Rouleau d'éjection Rouleau plastique Nom du composant Fonction Rouleau du chargeur, rouleau d'éjection, Transporte les documents. rouleau plastique Scanner Image M3091DC Manuel d'utilisation...

  • Page 27: Chapitre 2 Installation Et Branchement

    à l'abri des vibrations. Veillez à fixer fermement les patins en caoutchouc du scanner. -- Ne placez pas d'objet lourd sur le scanner. Ne travaillez pas sur le scanner. Scanner Image M3091DC Manuel d'utilisation...
  • Page 28 Evitez l'électricité statique qui peut entraîner un mauvais fonctionnement du scanner. Le sol et l'espace de travail doivent être composés de matériaux qui ne génèrent pas d'électricité statique. Scanner Image M3091DC Manuel d'utilisation...

  • Page 29: Installation Du Support De Document

    1) Prenez le support de document et insérez-le dans l'espace de la partie inférieure du scanner jusqu'à ce qu'il se bloque. 2) Tenez le support de document et insérez ses pattes dans les trous correspondants du scanner, comme indiqué dans la figure ci-dessous. Scanner Image M3091DC Manuel d'utilisation...

  • Page 30: Important

    ! Important Pendant la numérisation, l'utilisateur peut élever le plateau du support de document en fonction de la taille du document. Reportez-vous à la section 2.4 "Configuration du support de document" pour plus d'informations. Scanner Image M3091DC Manuel d'utilisation...

  • Page 31: Branchement

    Ne modifiez pas le câble. − N'utilisez pas de câble d'alimentation s'il est endommagé ou si les fiches ne se branchent pas correctement dans la prise. Scanner Image M3091DC Manuel d'utilisation...

  • Page 32: Branchement Du Câble Scsi

    à l'autre extrémité du câble à l'ordinateur ou à un autre périphérique SCSI. Si le scanner est la terminaison du bus SCSI, activez l'interrupteur de terminaison SCSI (activé par défaut). Connecteur d'interface Interrupteur terminaison SCSI Scanner Image M3091DC Manuel d'utilisation...

  • Page 33: Branchement Du Câble D'alimentation

    à débrancher au préalable le câble d'alimentation de la prise. − Lorsque le pilote et le logiciel sont actifs, le témoin de lecture s'allume ou s'éteint en accord avec l'état de l'ordinateur. Scanner Image M3091DC Manuel d'utilisation...

  • Page 34: Définition De L'id Scsi

    Les valeurs par défaut (SCSI ID = 5) sont utilisées pour ces numéros. 3) Une fois que vous avez défini le numéro d'adresse correspondant à l'ID SCSI cible, branchez le câble d'alimentation à la prise. Scanner Image M3091DC Manuel d'utilisation...

  • Page 35: Installation Du Pilote Et Du Logiciel

    Installez d'abord le pilote, puis le logiciel. • Pour installer le pilote, exécutez "Setup.exe" dans le dossier \Driver\Disk1 du CD-ROM. Le pilote Fujitsu TWAIN32 est installé et enregistré dans l'écran de sélection de source TWAIN32. • Pour installer les logiciels, exécutez "Setup.exe" dans le dossier \Tools\Disk1 du CD-ROM.

  • Page 36: Configuration Du Plateau De Réception Et Du Support De Document

    : 1) Soulevez le taquet du plateau de réception, puis tirez. Taquet 2) Glissez votre doigt dans la rainure située au centre du bac, puis soulevez en tirant. 2-10 Scanner Image M3091DC Manuel d'utilisation...
  • Page 37 Rainure 3) Pour un document de taille A4, élevez la réglette du support de document comme le montre la figure ci-dessous : Réglette Scanner Image M3091DC Manuel d'utilisation 2-11...

  • Page 39: Chapitre 3 Fonctionnement

    − N'introduisez pas de substance étrangère comme du métal ou des matières inflammables dans l'ouverture de ventilation. Veillez aussi à ne pas faire tomber ces substances à l'intérieur du scanner. Scanner Image M3091DC Manuel d'utilisation...
  • Page 40 Si l'appareil n'est pas utilisé pendant longtemps, débranchez par sécurité le câble d'alimentation de la prise. − Parties mobiles Veillez à ne pas coincer votre manche, votre cravate ou vos cheveux dans les parties mobiles des différents mécanismes. Scanner Image M3091DC Manuel d'utilisation...

  • Page 41: Avant De Scanner Et De Copier Un Document

    3.2.1 Vérification de l'état du document Cette section explique la différence entre les documents qui peuvent être numérisés et ceux qui sont difficiles à numériser. Documents numérisables Les documents numérisables sont répertoriés ci-dessous : Scanner Image M3091DC Manuel d'utilisation...
  • Page 42 Papier de taille supérieure à la taille lettre (216 mm) et légal (355 mm) • Tissu, feuille de métal, et feuille OHP fabriqué sans papier • Papier photographique • Papier perforé • Papier non rectangulaire Scanner Image M3091DC Manuel d'utilisation...

  • Page 43: Préparation Des Documents

    Tournez le paquet de 90° et recommencez. 4 m m 4 mm Alignement des extrémités et mise en place des documents Alignez les pages afin qu'elles puissent être numérisées avec précision. Mettez les documents en place comme suit : Scanner Image M3091DC Manuel d'utilisation...

  • Page 44: Scan De Documents

    Pour plus de détails, reportez-vous à la section 3.2.1 "Vérification de l'état du document". 3) Avant de mettre en place les documents, desserrez leurs pages. Pour plus de détails, reportez-vous à la section 3.2.2 "Préparation des documents". Scanner Image M3091DC Manuel d'utilisation...
  • Page 45 Lorsque le panneau d'affichage Fonction No. se met à clignoter, cela signifie que le mode de numérisation recto verso est actif. 7) Appuyez sur la touche Scan sur l'unité principale. Scanner Image M3091DC Manuel d'utilisation...
  • Page 46 Lorsque vous activez les touches Duplex et Scan avec le pilote TWAIN, vous devez valider le message "Follow instructions on the operator panel of the equipment" ("Suivez les instructions du panneau des opérations") qui s'affiche sur l'écran de configuration du Fujitsu M3091DC TWAIN32. Scanner Image M3091DC Manuel d'utilisation...

  • Page 47: Copie De Documents

    ◊ Numérisation d'un seul côté : placez la face à numériser sur la surface du support de document. ◊ Numérisation recto verso : placez la face (première page) sur la surface du support de document. Scanner Image M3091DC Manuel d'utilisation...
  • Page 48 Si le logiciel d'application ne démarre pas et que le panneau réaffiche le nombre de copies, le processus de copie est annulé. 10) Une fois la numérisation terminée, retirez le document du scanner. 3-10 Scanner Image M3091DC Manuel d'utilisation...
  • Page 49 : a) Appuyez sur le commutateur de la touche Fonction pour afficher C sur le panneau d'affichage de copie, puis appuyez sur la touche Send to afin de faire apparaître l'écran Copy. Scanner Image M3091DC Manuel d'utilisation 3-11...
  • Page 50 Cette option est alors activée pour toutes les opérations de copie ultérieures. Pour l'annuler, désactivez la case "Enlarge/Reduce to fit Print Area". Lorsque "Enlarge/Reduce to fit Print Area" est cochée, le temps d'impression peut être augmenté. 3-12 Scanner Image M3091DC Manuel d'utilisation...

  • Page 51: Chapitre 4 Entretien

    : 1) Retirez le document du support. 2) Ouvrez le chargeur automatique de document en le tirant vers vous tout en levant le levier d'ouverture du capot. Chargeur automatique de docment Levier d'ouverture du capot Scanner Image M3091DC Manuel d'utilisation...
  • Page 52 Une fois que le chargeur automatique est remis ATTENTION en position, assurez-vous qu'il est bien fermé. S'il n'était pas fermé correctement, un bourrage ou une erreur de numérisation pourrait survenir. Vérifiez que chaque côté est bien fermé Scanner Image M3091DC Manuel d'utilisation...

  • Page 53: Entretien Quotidien

    Cette section explique la procédure de nettoyage de la surface du scanner et du support de document. • Utilisez un chiffon sec ou imbibé d'un produit neutre ou d'alcool isopropyle. ♦ Important N'utilisez jamais de dissolvant organique, tel qu'un diluant. Scanner Image M3091DC Manuel d'utilisation...

  • Page 54: Nettoyage Du Chargeur Automatique De Document

    (dans le sens de la flèche). Veuillez faire attention à ne pas accrocher le chiffon au ressort ou au bras du séparateur. Vitre d'exposition du chargeur automatique : nettoyez ce composant avec douceur. Scanner Image M3091DC Manuel d'utilisation...
  • Page 55 à ne pas rayer sa surface. Si une substance noire s'accroche à ce composant, les performances du chargement de document seront diminuées. Veillez donc à le nettoyer rigoureusement. Guide d'alimentation (partie blanche) : nettoyez ce composant avec douceur. Scanner Image M3091DC Manuel d'utilisation...
  • Page 56 3) Remettez en place le chargeur automatique de document. Une fois que le chargeur automatique est remis ATTENTION en place, assurez-vous qu'il est bien fermé. S'il n'était pas fermé correctement, un bourrage ou une erreur de numérisation pourrait se produire. Scanner Image M3091DC Manuel d'utilisation...

  • Page 57: Consommables Et Remplacement Périodique Des Composants

    Le cycle de remplacement est évalué pour du papier A4 de haute qualité (55 kg/rame, soit 64 g/m²) et peut varier selon le type de papier utilisé. ! Important Lorsque le cycle de remplacement est presque terminé, le logiciel pilote émet un message de remplacement. Scanner Image M3091DC Manuel d'utilisation...

  • Page 58: Procédure De Remplacement Du Séparateur

    (a et b) du séparateur avec l'autre main. Abaissez le bras de chargement Séparateur 4) Lorsque vous installez un nouveau séparateur, poussez le bras d'entraînement vers le bas d'une main et placez le séparateur de l'autre main. Scanner Image M3091DC Manuel d'utilisation...

  • Page 59: Procédure De Remplacement Du Rouleau D'entraînement

    Appuyez sur la patte 1 du rouleau d'entraînement vers l'intérieur, tenez la poignée et soulevez le rouleau tout en le faisant pivoter (dans le sens de la flèche), puis faites de même avec la patte 2 pour retirer le rouleau d'entraînement. Scanner Image M3091DC Manuel d'utilisation...
  • Page 60 Appuyez sur les pattes 1 et 2 et sur le centre du rouleau pour insérer complètement celui-ci. Vérifiez que le rouleau d'entraînement est ATTENTION installé correctement. S'il était mal installé, une erreur de chargement tel qu'un bourrage pourrait se produire. 4-10 Scanner Image M3091DC Manuel d'utilisation...

  • Page 61: Chapitre 5 Dépannage

    Est-ce que le câble d'interface est Branchez le câble d'interface correctement branché ? correctement. Est-ce que l'interrupteur de la Lorsque l'appareil constitue la terminaison SCSI est terminaison du SCSI, activez correctement positionné ? l'interrupteur (ON), sinon, désactivez le. Scanner Image M3091DC Manuel d'utilisation...
  • Page 62 ? d'entraînement. Est-ce que des substances Retirez les substances étrangères étrangères se trouvent sur le (voir section 4.1 "Suppression d'un parcours du document ? bourrage"). *1 Chargement multiple désigne le chargement de plusieurs feuilles simultanément. Scanner Image M3091DC Manuel d'utilisation...

  • Page 63: Annexe

    Etat de l'appareil En veille Pendant autorisé de fonctionnement stockage ou température et déplacement d'humidité −20 à 60 −20 à 60 Température 5 à 35 Humidité (%) 30 à 80 8 à 95 8 à 95 Scanner Image M3091DC Manuel d'utilisation...
  • Page 64 Dimensions externes Scanner Image M3091DC Manuel d'utilisation...
