Manuels Connexes pour Robomow RKS Serie
Sommaire des Matières pour Robomow RKS Serie

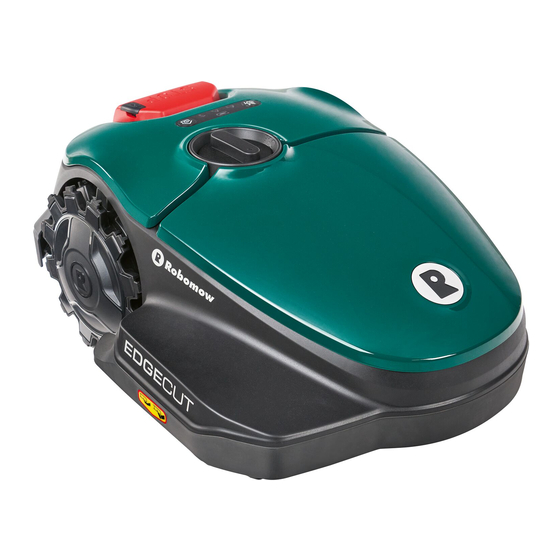

- Page 1 MANUEL DE L'UTILISATEUR Robot tondeuse RKS 800, RKS 1500...
- Page 2 La sécurité d’abord IMPORTANT ! LISEZ ATTENTIVEMENT CE GUIDE ET L’ENSEMBLE DES CONSIGNES DE SÉCURITÉ QU’IL CONTIENT AVANT UTILISATION. À CONSERVER POUR TOUTE CONSULTATION ULTÉRIEURE. Consignes pour une utilisation sûre Définition des symboles Fonctions de sécurité Annexe A - Remplacement de la batterie Cette tondeuse robotisée autonome est alimentée par une batterie lithium-ion rechargeable et comprend une station...
- Page 3 Le présent guide contient les instructions d’origine du fabricant, conformes aux normes 2006/42/CE et 2014/53/UE. Il peut décrire des modèles non proposés dans votre pays. Veuillez prendre note de la terminologie suivante lorsque vous utilisez ce guide. Avant et Arrière de la tondeuse : L’avant est du côté...
- Page 4 Informations importantes sur la sécurité AVERTISSEMENT Il est de votre responsabilité de : • Limiter l’utilisation de cette tondeuse aux personnes qui ont lu, compris et sont en mesure de respecter les avertissements et instructions figurant dans le présent guide et sur la tondeuse. •...
- Page 5 Consignes pour une utilisation sûre A. Informations générales 1. Lisez, comprenez et suivez toutes les instructions figurant sur la tondeuse et dans le(s) manuel(s) avant d’essayer de l’installer et de l’utiliser. Conservez ce manuel dans un endroit sûr pour pouvoir vous y référer ultérieurement et régulièrement. 2.
- Page 6 3. Veillez à ce que les enfants et les animaux restent à l’intérieur lorsque la tondeuse est en fonctionnement. Arrêtez la tondeuse dès que quelqu’un pénètre dans la zone de tonte. 4. En cas de foudre, déconnectez le câble périphérique de la station de charge et débranchez son alimentation de la prise.
- Page 7 12. N’approchez pas vos pieds ou mains des pièces en rotation ou de la face inférieure du châssis. Tout contact avec la ou les lames pourrait entraîner une amputation des mains ou des pieds. 13. Surveillez les trous, les ornières, les bosses, les pierres et autres objets cachés sur votre pelouse.
- Page 8 E. Transport Avant de déplacer ou transporter la tondeuse, effectuez les opérations suivantes : 1. Appuyez ou tirez sur le bouton STOP rouge (voir l’image à la page 13) pour arrêter la tondeuse. 2. Vous pouvez utiliser la télécommande (via l’appli mobile) pour déplacer votre tondeuse d’un endroit à...
- Page 9 4. Le module batterie contient des électrolytes. En cas de fuite d’électrolyte, procédez comme suit : • Contact avec la peau : nettoyez immédiatement à l’eau et au savon les zones qui ont été en contact avec les électrolytes. • Contact avec les yeux : nettoyez les yeux avec de l’eau pendant au moins 15 minutes.
- Page 10 I. Entretien et instructions spéciales 1. Maintenez la tondeuse en bon état de marche. Remplacez les pièces usées, endommagées ou défectueuses. Les références des batteries, lames et alimentations sont indiquées dans le livret « Informations complémentaires ». 2. Pour éviter toute blessure grave, ne modifiez en aucune façon la tondeuse. 3.
- Page 11 J. Stockage pendant l’hiver La tondeuse Chargez complètement la tondeuse dans sa station de charge. Éteignez-la. Nettoyez la tondeuse et entreposez-la à l’intérieur dans un endroit sec, à une température supérieure à 0˚C. Station de charge Il n’y a pas d’instructions particulières pour l’entreposage hivernal de la station de recharge.
- Page 12 Définition des symboles Symbole Description AVERTISSEMENT — LISEZ LE(S) MANUEL(S) DE L’OPÉRATEUR Lisez, assimilez et suivez toutes les règles et consignes de sécurité figurant sur la tondeuse et dans le(s) manuel(s) avant de l’utiliser. Le non-respect de ces consignes pourrait entraîner des blessures ou la mort. Conservez ce manuel en lieu sûr afin de pouvoir le consulter ultérieurement et régulièrement en cas de besoin.
- Page 13 Fonctions de sécurité AVERTISSEMENT Votre tondeuse est équipée de plusieurs dispositifs de sécurité intégrés. Il s’agit toutefois d’un équipement dangereux doté de lames tranchantes qui peuvent occasionner des blessures graves en cas de contact. Il est recommandé de garder une distance de sécurité avec la tondeuse à...
- Page 14 B. Protection antivol (fonction de désactivation protégée par un code) La fonction antivol empêche toute personne d’utiliser ou de conduire la tondeuse si elle ne dispose pas d’un code valide (pour les modèles RKS, cette fonction n’est disponible qu’avec l’application mobile). Il est vivement conseillé d’activer cette fonction afin d’empêcher toute utilisation de la tondeuse par des enfants ou des personnes qui ne savent pas l’utiliser ou n’en ont pas l’autorisation.
- Page 15 Annexe A - Remplacement de la batterie 1. Retirez la clé de désactivation. 2. Éteignez la tondeuse en appuyant sur le bouton Home et en le maintenant enfoncé pendant secondes. 3. Placez la tondeuse à l’envers sur une surface souple. 4.
- Page 16 Bienvenue dans une maison conviviale Nous vous félicitons pour votre achat ! Vous vous apprêtez à faire équipe avec la meilleure partenaire. Très bientôt, vous pourrez compter sur votre tondeuse pour obtenir un travail parfait. Elle part automatiquement de sa station de charge à des jours et heures prédéterminés, tond votre pelouse et retourne à...
- Page 17 Les pelouses belles et saines sont obtenues par une tonte régulière, et c'est exactement ce que fait votre Robomow. Lorsque vous aurez suivi les instructions d'installation, vous serez prêt à prendre du bon temps pendant que votre nouvelle amie prend soin de votre pelouse.
- Page 18 Contenu de l'emballage Le produit Station de charge Piquets pour Votre nouveau robot tondeuse Il s'agit de l'endroit où la station de charge tondeuse se recharge Pour fixer la station de charge au sol Câble périphérique* Alimentation Câble d'extension* Délimite la zone de travail de L'alimentation 8 m (26 ft) ou 15 m la tondeuse...
- Page 19 SAFETY GUIDE ADDITIONAL INFORMATION GETTING STARTED GUIDE Stanley Black & Decker Outdoor GmbH • Wiesenstraße 9 • 66129 Saarbrücken • Germany Original user instructions Original user instructions Original User Instructions Robotic Mower RKS 800, RKS 1500 Nettoyeurs de roues Guide de sécurité Informations complémentaires Guide de mise en route Clé...
- Page 20 Installer la « limite virtuelle » Obstacles souples Comment protéger les obstacles souples Obstacles solides Quand doivent-ils être retirés ? Pentes Quelles pentes la tondeuse peut-elle gérer ? Passage étroit Comment câbler une zone secondaire Zone séparée Comment câbler une zone séparée Terminer l'installation www.robomow.com/goto/rks_installation_video...
- Page 21 Apprendre à connaître votre pelouse En comprenant votre pelouse, vous éviterez les erreurs inutiles et l'installation n'en sera que plus facile et directe. Dans tout ce manuel, ignorez les sections qui ne concernent pas votre type de tondeuse. Alors, à quoi ressemble votre pelouse ? Type A Zone principale seulement...
- Page 22 Type C Zone principale + Zone secondaire Votre pelouse est constituée de plusieurs Zone Principale zones. Ces zones sont reliées par un passage étroit (1 à 2 m). La tondeuse peut passer entre ces zones pour tondre toute la surface. Zone secondaire Type D Zone principale +...
- Page 23 Emplacement de la station de charge Choisissez les emplacements de la station de charge et de l'unité d'alimentation électrique. La station de charge est l'endroit où votre tondeuse se recharge et où le câble périphérique commence et se termine. Au cours de cette étape d'installation, vous allez déterminer un emplacement approprié...
- Page 24 Condition C Il faut un minimum de 1,5 m de fil droit devant la station de charge un minimum de 0,5 m derrière la station de charge pour permettre un arrimage en douceur. Min 0.5 m Min 1.5 m Condition D Lieu ombragé...
- Page 25 Condition E Vérifiez que le sol est horizontal et plat, sans aucune pente. Comment installer la station de charge ? ORIENTATION Placez la station de charge conformément à l'image ci-dessous.
- Page 26 DISTANCE DE LA BORDURE Utilisez la règle pour poser le câble à la bonne distance par rapport à la bordure de votre pelouse. Lorsque la pelouse est au même niveau que le sol, utilisez la première distance de la règle En cas de dénivelé...
- Page 27 FIXATION DE LA STATION DE CHARGE Après avoir choisi l'emplacement approprié, fixez la station de charge au sol à l'aide des piquets fournis. Prenez soin de ne pas endommager de canalisation d'eau en enfonçant les piquets avec le marteau.
- Page 28 Planifier à l'avance Avant de commencer, déplacez-vous le long du bord de votre pelouse et réfléchissez à comment vous allez installer le câble périphérique. Prenez note de tous les obstacles et pentes.
- Page 29 Obstacles et pentes Avant d'enfoncer le premier piquet dans le sol, prenez note des obstacles et pentes. OBSTACLES Obstacle souple Les obstacles souples sont les parterres de fleurs, les bassins ou les petits arbres. Vous devez les protéger en aménageant des îlots périphériques.
- Page 30 PENTES Pentes en bordure Pour vous assurer que la tondeuse ne glissera pas de la pelouse, en particulier si l'herbe est mouillée, le câble périphérique doit être positionné de manière à exclure toute pente le long de la pelouse présentant une inclinaison supérieure à 20 % (20 cm d'augmentation par mètre).
- Page 31 Poser le câble Posez le câble périphérique (« mur virtuel ») délimitant la zone de travail de la tondeuse. Vous êtes maintenant prêt à installer le câble périphérique. Procédons étape par étape. • Placez le carton de votre tondeuse à portée de main. •...
- Page 32 Prenons un bon départ Tirez environ 30 cm de fil et fixez le début du fil au sol à l'endroit où vous avez l'intention d'installer votre station de charge. 30 cm Commencez à dérouler le câble dans le sens inverse des aiguilles d'une montre autour de la pelouse, en commençant par l'emplacement de la station de charge.
- Page 33 Maintenir des distances adaptées Le câble périphérique est maintenu au sol par les piquets fournis avec le produit. Utilisez la RoboRègle pour déterminer la distance à respecter entre le câble périphérique et la bordure de la pelouse et les obstacles. •...
- Page 34 Si le bord est plat, utilisez la distance courte de la RoboRègle. Si le bord est en dénivelé, utilisez la distance 2 de la règle Lorsque la pelouse est bordée par un muret (plus de 2 cm au-dessus du niveau du sol), utilisez la troisième distance de la RoboRègle.
- Page 35 Laissez au moins 1,2 m si la pelouse est bordée par de l'eau. Min 1,2 m Sinon, placez une barrière près de l'eau. 15 cm • Il n'est pas nécessaire d'enterrer le câble périphérique. • Il est généralement conseillé d'enterrer le câble le long des zones exposées, comme les dallages.
- Page 36 Obstacles souples Protéger les obstacles souples Les massifs de fleurs, bassins, petits arbres et autres obstacles doivent être protégés en créant des îlots périphériques. Position du câble périphérique Câble périphérique Si la distance entre un îlot et le câble Espacez les îlots d'au moins 1,2 m ; périphérique est inférieure à...
- Page 37 Obstacles solides Protéger les obstacles solides Retirez de la pelouse tout objet solide de moins de 15 cm de haut. Les objets rigides dont la hauteur est supérieure à 15 cm peuvent être laissés sans protection dans la pelouse. Min 15 cm...
- Page 38 Pentes Pentes Votre tondeuse peut gérer n'importe quelle pente de 35 % maximum à l'intérieur de la pelouse. Excluez toute pente de plus de 20 % située au bord de la pelouse pour éviter que la tondeuse ne glisse en dehors de la pelouse (en particulier lorsque l'herbe est humide). <20 % (11°) Max 35 % (20°) >20 % (11°)
- Page 39 Passage étroit Rappelez-vous de votre type de pelouse Zone principale Zone principale Zone principale Zone principale Zone Zone Zone séparée Zone secondaire secondaires séparée Type A Type B Type D Type C Zone principale Zone principale + Zone principale + Zone principale + seulement Zone séparée...
- Page 40 Un passage étroit relie la zone principale à une zone secondaire. La tondeuse sera en mesure d'emprunter tout passage de plus de 2 m de large. > 2 m Min 1,5 m...
- Page 41 Lorsqu'un passage étroit se situe entre 1 et 2 m (3 à 6 pieds), les câbles doivent être installés au milieu du chemin avec la distance 1 de la RoboRègle entre eux pour permettre à la tondeuse de pouvoir suivre les câbles dans et hors de la sous-zone. À l'entrée du chemin, dans les deux directions, vous devez casser l'angle à...
- Page 42 Zone séparée Comment câbler une zone séparée Type B / Type D Vous n'avez pas de zone séparée ? Sautez cette section ! Rallongez le câble périphérique de la zone principale en passant par dessus l'obstacle. Deux câbles sous le même piquet Station de charge La tondeuse ne peut pas suivre le câble périphérique jusqu'aux zones séparées.
- Page 43 Rallonge du câble périphérique (selon les besoins) CONSEIL • Insérez les extrémités des câbles dans les positions les plus à gauche et à droite du connecteur. • Vérifiez que les fils sont insérés à fond dans le connecteur. • Utilisez une pince pour appuyer sur le bouton au sommet du connecteur.
- Page 44 Terminer l'installation Terminez l'installation du câble Une fois que le câble périphérique a été entièrement posé et que vous êtes de retour à la station de charge, installez le dernier piquet à environ 5 cm devant la station de charge. Il est très important que le câble soit aligné...
- Page 45 Ouvrez la porte arrière de la station de charge. Faites glisser ou installez le câble dans le tunnel prévu à cet effet et faites-le passer par l'ouverture située sous les connecteurs de charge jusqu'à ce qu'il sorte par l'arrière de la station de charge.
- Page 46 Fixez le connecteur à l'extrémité du câble, de la façon indiquée sur les schémas. Coupez l'extrémité du câble à proximité du connecteur.
- Page 47 Fixez le câble au sol. Tordez et enroulez les fils de manière à ce qu'ils s'insèrent correctement dans le compartiment de la station de charge. Connectez l'extrémité du fil marquée d'un « A » au connecteur marqué d'un « A », à l'arrière de la station de charge. Raccordez l'autre extrémité...
- Page 48 Voyants L'indicateur LED de la station de charge doit maintenant clignoter en vert (si la tondeuse est à l'extérieur de la station de charge) ou rester vert (si la tondeuse est à l'intérieur de la station de charge). Des informations plus détaillées sur les témoins à LED se trouvent dans la page 62.
- Page 49 Paramétrage initial Installez l’application sur votre mobile, enregistrez la tondeuse et suivez les instructions. Connectez la tondeuse au Wi-Fi pour pouvoir la contrôler, la régler et l'utiliser depuis n'importe où (une couverture Internet complète est nécessaire sur toute la zone de tonte). Définir la langue, l'heure et la date 3 sec Testez la position...
- Page 50 Zone principale à tondre Définissez la surface de la zone principale. Zone séparée Si votre pelouse contient une zone séparée, vous devez mettre le commutateur de zone séparée sur « ON ». Vous pourrez ainsi sélectionner « zone séparée » dans l'écran d'accueil de la tondeuse pour lancer la tonte après avoir placé...
- Page 51 Programme La tondeuse calcule le programme de tonte automatique suggéré pour votre pelouse en fonction de sa taille. Pour démarrer le programme automatique, vous devez l'approuver. Vous pouvez choisir de le modifier depuis cet écran ou y revenir plus tard. Vous pouvez trouver les paramètres de planification automatique sous l’écran des paramètres à...
- Page 52 Wi-Fi La tondeuse est équipée de la technologie Wi-Fi, ce qui vous permet de la contrôler, de la régler et de la faire fonctionner de n'importe où (à condition que votre zone de tonte soit couverte par une connexion Internet complète). Vous pouvez connecter la tondeuse à...
- Page 53 Annexe B – Tester la position du câble 1. Lorsque votre tondeuse circule sur le câble, veuillez faire attention aux situations éventuelles suivantes : a. Câble trop proche des obstacles Si la tondeuse rencontre un obstacle lorsqu'elle suit le câble, elle le contourne.
- Page 54 2. Pour tester les réglages effectués sur le câble, il suffit d'appuyer sur la commande d'arrêt et d'amener la tondeuse à l’emplacement du câble situé à environ 3 m avant la zone qui a été réglée. Renvoyez-la à nouveau à sa base. Répétez l'opération plusieurs fois pour chaque emplacement et pour toutes les emplacements susceptibles de poser problème jusqu'à...
- Page 55 Sécurisation du câble À présent, ajoutez des piquets le long du câble. Insérez les piquets restants le long du câble périphérique, en les espaçant d'environ 0,5 cm à 1 m les uns des autres. ~ 2 m ~ 50 cm...
- Page 56 Une appli mobile gratuite complémentaire vous permettra d'utiliser votre tondeuse de manière totalement différente ! Vous pouvez télécharger l'application* Robomow 3.0 sur Google Play Store (Android) ou sur Apple AppStore (iOS). Confirmez qu'il se trouve dans la station de base et que le plan de programmation est activé.
- Page 57 Bravo ! À présent reposez- vous et laissez votre tondeuse faire tout le travail.
- Page 58 Apprenez à connaître votre tondeuse Fonctionnement automatique Fonctionnement manuel Fonctionnalités – modes opératoires Entretien périodique Dépannage Foire Aux Questions...
- Page 59 Apprenez à connaître votre tondeuse Pour profiter totalement de votre tondeuse, familiarisez-vous avec ses différentes parties et ses messages. Comprendre son fonctionnement et son comportement permettra une utilisation fluide et facile. Éléments extérieurs Bouton de réglage de Bouton STOP / Poignée la hauteur de coupe de transport Interface...
- Page 60 Lame circulaire Roue avant Câbles de protection Moteur de tonte Moteur de traction Roue motrice Trappe pour batterie...
- Page 61 Interface de l’utilisateur Alimentation Tondre Alerte Retour station/ Mettre sous tension/ Verrouillage Wi-Fi Mettre hors tension...
- Page 62 Indication LED de la station de charge Vert fixe Tondeuse dans la station de charge Rouge fixe Vert clignotant Tondeuse hors de la station de charge Rouge clignotant Voyant Orange 4 s Indication Signification Le signal du câble périphérique est Vert fixe OK ;...
- Page 63 Fonctionnement automatique Apprenez comment configurer le fonctionnement automatique et le contourner/ignorer manuellement si nécessaire. • Le paramètre Taille de la zone est utilisé par la tondeuse pour déterminer automatiquement le temps de tonte nécessaire pour votre pelouse et pour recommander un programme de tonte hebdomadaire permettant d’obtenir les meilleurs résultats.
- Page 64 • Vous pouvez fractionner plage fonctionnement en deux périodes séparées si vous souhaitez que la tondeuse reste éteinte entre temps. • Il est important de ne pas limiter démesurément la plage de fonctionnement de votre tondeuse. En autorisant une certaine liberté dans le programme, vous permettrez à...
- Page 65 Heures de tonte • Bien que votre tondeuse détermine un programme intelligent basé sur la taille que vous avez définie pour votre pelouse, vous pouvez parfois avoir besoin de l’ajuster. • Le temps de tonte nécessaire à l’entretien de votre pelouse peut varier en fonction de facteurs tels que : le type d’herbe, la météo / la période de l’année, l’exposition au soleil, le drainage du sol, l’engrais, etc.
- Page 66 Remarque : • Pour de meilleurs résultats, il est recommandé de ne pas effectuer plus de 2 jours d’affilée sans tondre. • Une fois que la tonte nécessaire a été effectuée pour un jour donné, la tondeuse reste dans sa station de charge jusqu’au jour ouvrable suivant.
- Page 67 Activation/désactivation du fonctionnement automatique • défaut, programme automatique est désactivé. • Lors du paramétrage initial, la tondeuse vous demande de définir la taille de la pelouse. Lorsque c’est fait, vous avez la possibilité de vérifier le programme automatique proposé, de le modifier et de l’activer.
- Page 68 Fonctionnement manuel Utilisez le fonctionnement manuel lorsque vous voulez démarrer une tonte sans respecter le planning. Fonctionnement manuel avec ou sans bordure Pour lancer le fonctionnement manuel : Sélectionnez la zone Sélectionnez la zone à tondre à l’aide de l’icône de zone.
- Page 69 Fonctionnalités – modes opératoires Réglage de la hauteur de coupe • Réglez la hauteur de tonte en tournant le bouton vers la gauche ou la droite. • La hauteur de tonte est comprise entre 20 et 70 mm. • Réglez toujours la hauteur de tonte au maximum au départ et réduisez-la au fur et à...
- Page 70 Antivol / verrouillage Le dispositif antivol empêche l’utilisation ou le pilotage de la tondeuse à moins de saisir le code. Par défaut, cette fonction est désactivée. Pour l’activer pour la première fois : Ilôts Si vous avez de grands îlots (comme des étangs ou de grands parterres de fleurs) dans cette zone, vous pouvez activer le commutateur «...
- Page 71 Taille Cette option permet de définir la taille de la pelouse. La taille de la pelouse est importante car elle est utilisée par la tondeuse pour calculer le nombre d’heures de tonte nécessaires. Zones secondaires Utilisez cette section pour ajouter ou modifier des zones secondaires.
- Page 72 Zone séparée Si votre pelouse contient une zone séparée, vous devez mettre le commutateur de zone séparée sur « ON ». Vous pourrez ainsi sélectionner « zone séparée » dans l’écran d’accueil de la tondeuse pour lancer la tonte après avoir placé la tondeuse manuellement dans votre zone séparée.
- Page 73 Paramètres avancés Réglages de base Cette action va réinitialiser tous les paramètres de la tondeuse et de la pelouse, y compris le plan de programmation automatique.
- Page 74 Entretien périodique AVERTISSEMENT Danger de blessure ou dommage grave Prenez soin de toujours retirer le dispositif de désactivation et d’éteindre la tondeuse avant de la soulever. Les lames ne sont très coupantes. Elles peuvent provoquer de graves coupures ou lacérations. Toujours porter des gants épais lorsque vous travaillez avec ou à...
- Page 75 L’entretien hivernal est proposé par des fournisseurs de services dans certains pays, ou via des partenaires tiers. Pour en savoir plus, consultez le site Robomow ou contactez-nous. •...
- Page 76 Dépannage Cause probable / Message affiché Action corrective événement Traverser En Dehors Le Câble Périphérique est trop Déplacez le câble vers l’intérieur de près du bord. la pelouse. La pente de la pelouse N’incluez pas les zones présentant près du bord est trop des pentes très raides à...
- Page 77 Foire Aux Questions La tondeuse ne s’amarre pas correctement et manque parfois les contacts de la station de charge L’entrée de la station de charge n’est pas plate. Remblayez le terrain pour aplanir la pelouse autour de la station de charge afin de permettre une entrée en douceur.
