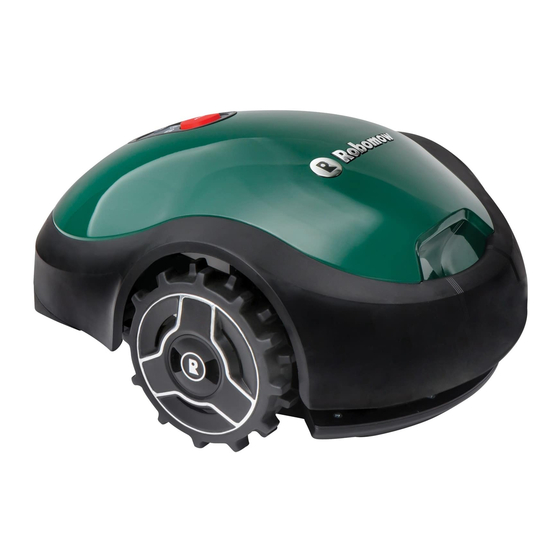

Robomow RX20 Pro Instructions D'utilisation D'origine
Masquer les pouces
Voir aussi pour RX20 Pro:
- Manuel utilisateur (65 pages) ,
- Manuel utilisateur (181 pages) ,
- Manuel utilisateur (192 pages)
Manuels Connexes pour Robomow RX20 Pro
Sommaire des Matières pour Robomow RX20 Pro

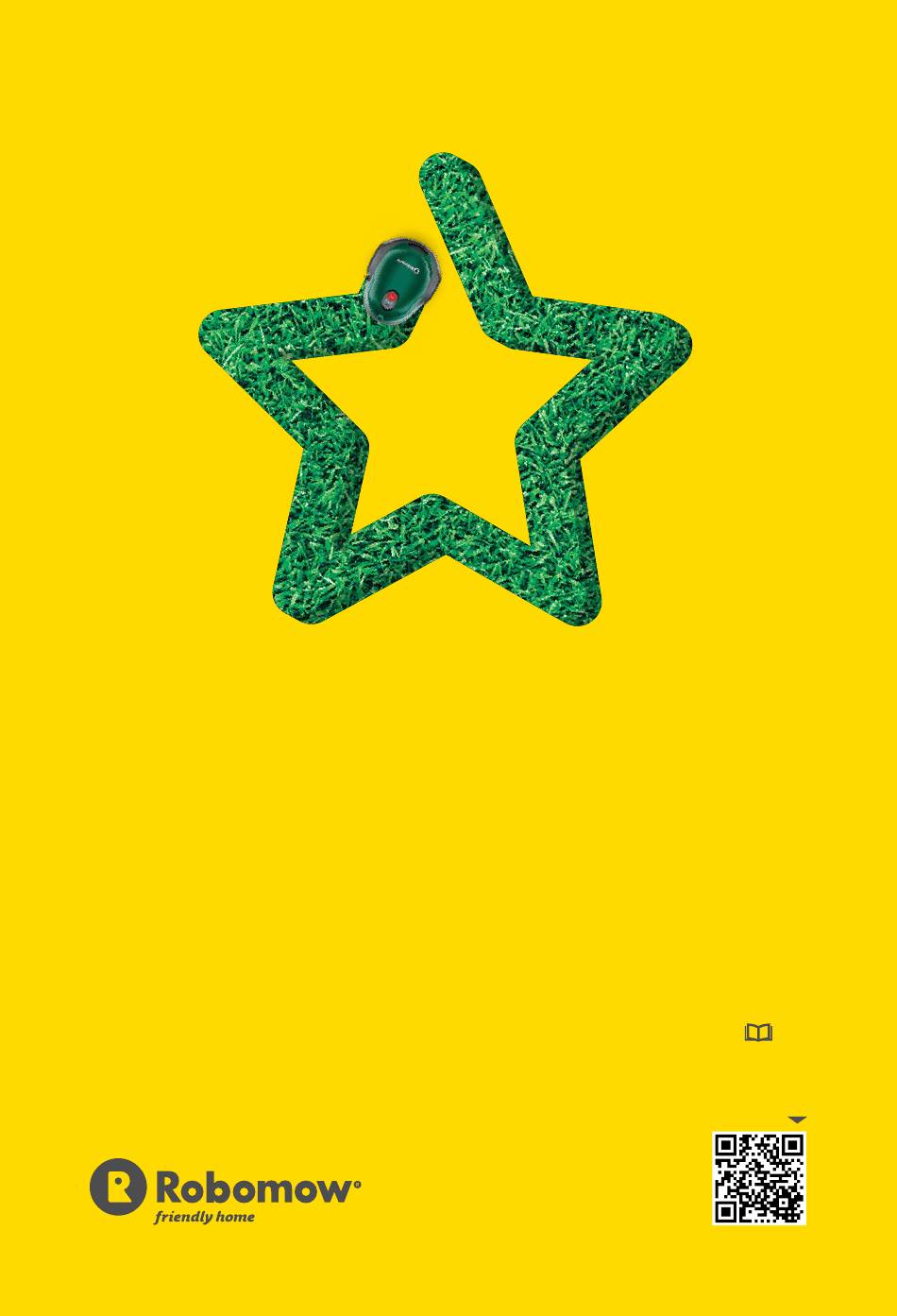

- Page 1 Manuel utilisateur Instructions d'utilisation d'origine Robot tondeuse RX20 Pro, RX20u, RX12u Voir une vidéo d'installation...
- Page 2 Je suis la Robomow, heureuse de vous rencontrer. Votre sécurité est très importante pour nous Lisez attentivement tous les avertissements de sécurité du manuel et prenez soin d'éloigner les enfants et les animaux domestiques de la pelouse lorsque la Robomow fonctionne.
- Page 3 La sécurité d'abord ..Installation ....Présentation rapide ..
- Page 4 La sécurité d'abord IMPORTANT ! À LIRE ATTENTIVEMENT AVANT TOUTE UTILISATION À CONSERVER POUR CONSULTATION ULTÉRIEURE Définitions des étiquettes d'avertissement Avertissements et précautions de sécurité Sécurités de la Robomow...
- Page 5 5. Prenez garde de ne pas vous blesser avec la lame rotative de la Robomow. Gardez les mains et les pieds éloignés et ne soulevez pas la Robomow. 6. Retirez le dispositif de désactivation avant de travailler sur la Robomow ou de la soulever (voir section 3.b).
- Page 6 B. Préparations 1. Assurez-vous que le câble périphérique est correctement installé, comme indiqué. 2. Inspectez périodiquement la zone dans laquelle la Robomow est utilisée et retirez toutes les pierres, bâtons, pommes de pin, fils, et tout autre objet indésirable. 3. Inspectez régulièrement la lame pour vérifier qu'elle n'est pas usée ou endommagée.
- Page 7 5. Ne touchez pas la lame tant qu'elle n'a pas totalement arrêté de tourner. 6. N'utilisez pas la Robomow pour tout autre but que de tondre la pelouse. 7. Maintenez en place toutes les protections, boucliers, unités de sécurité...
- Page 8 12. En cas d'accident ou de panne pendant l'utilisation, appuyez immédiatement sur le bouton STOP rouge. D. Transport À l'intérieur de la zone de travail : 1. Appuyez sur STOP pour arrêter la Robomow. 2. Éteignez la Robomow et transportez- saisissant poignée comme l'illustration.
- Page 9 1. Ne tondez qu'en plein jour ou avec un bon éclairage artificiel et évitez d'utiliser la tondeuse sur de l'herbe humide. 2. N'utilisez pas la Robomow pieds-nus ou avec des sandales ouvertes. Portez toujours des chaussures solides et un pantalon long. Gardez toujours un bon équilibre sur les pentes.
- Page 10 G. Entretien et instructions spéciales 1. Veillez à toujours basculer sur off l'interrupteur de sécurité de la Robomow et à retirer le dispositif de désactivation avant de supprimer tout blocage, de vérifier, nettoyer et utiliser la Robomow, ou après avoir rencontré un objet indésirable pour vous assurer que l'appareil n'est pas endommagé.
- Page 11 également dans le but de protéger et améliorer la qualité de l'environnement. 2. Ne jetez pas la Robomow ou aucune autre de ses pièces (y compris l'alimentation et la station) parmi les déchets ménagers –...
- Page 12 B. Dispositif de désactivation Le retrait du dispositif de désactivation empêche toute utilisation de la Robomow. Il est vivement conseillé de retirer le dispositif de désactivation afin d'empêcher toute utilisation de la tondeuse par des enfants ou des personnes qui ne savent pas l'utiliser ou n'en ont pas l'autorisation.
- Page 13 G. Bouton GO / ON/OFF Le bouton GO / ON/OFF met la Robomow totalement hors tension. L'extinction de la Robomow lui interdit toute opération. Vous devez éteindre la Robomow avant de la soulever et avant toute opération d'entretien. H. Station et câble périphérique La Robomow ne peut être utilisée sans l'installation et...
- Page 14 Commençons. Je suis impatiente de tondre votre pelouse.
- Page 15 éléments que vous souhaitez protéger. La Robomow se déplacera de manière aléatoire dans sa zone de travail délimitée par le câble périphérique. Ce type de déplacement aléatoire garantit une coupe parfaite et une couverture complète de la pelouse.
- Page 16 Comment procéder ? Une bonne installation de votre Robomow garantira des résultats maximum. Telle est la façon de procéder pour que votre Robomow puisse faire un travail parfait. Commencer Déterminer l'emplacement de la station GO ! Poser le câble Votre Robomow est prête Câbler la pelouse...
- Page 17 (100 unités pour le modèle RX12u) Pour fixer le câble au sol (70 m pour le modèle RX12u) (*) Non fournis avec le modèle RX20 Pro Délimite la zone de travail de la Robomow (*) Non fourni avec le modèle RX20 Pro Tête de station...
- Page 18 Piquets de la station (x4) Connecteurs de câble [X2] Pour fixer la station au sol Pour procéder au raccord du câble périphérique en cas de coupure Manuel Connecteurs de câble Manuel d'instructions périphérique [X2] Pour connecter le câble périphérique à la station RoboRègle RoboTool Pour le remplacement et l'entretien...
- Page 19 Commencer Choix de l'emplacement de la station La station est l'endroit où la Robomow se recharge et le point de départ et d'arrivée du câble périphérique. Pour procéder à l'installation, vous allez devoir déterminer à quel endroit positionner la station.
- Page 20 Suivez ces consignes simples pour trouver un emplacement adapté pour votre station À 10 mètres maximum d'une prise de courant 10 m max Station de base Au minimum 1 m de câblage rectiligne devant la base pour permettre un bon amarrage 1 m min À...
- Page 21 Poser le câble Posez le câble périphérique (« mur virtuel ») délimitant la zone de travail de la Robomow • Conservez le carton contenant la Robomow à portée de main. • Avant de commencer le câblage, coupez une dernière CONSEILS fois l'herbe avec votre ancienne tondeuse.
- Page 22 À l'aide de la RoboRègle, mesurez la distance III depuis l'angle dans lequel vous comptez installer la station, et marquez ce point au sol. Tirez le câble repéré par A de la bobine de câble périphérique. Réservez une longueur de câble 20 cm de 20 cm puis enfoncez le premier piquet dans...
- Page 23 Si le bord de la pelouse est relativement plat au niveau de l'angle, vous pouvez déplacer le départ du câble jusqu'à 60 cm à l'extérieur de la pelouse. CONSEIL Ceci déterminera l'éloignement de la station par rapport à la pelouse. Bravo ! Il s'agissait de la partie la plus compliquée de l'installation du câble.
- Page 24 B. Maintenez des distances adaptées Commencez à dérouler le câble dans le sens inverse des aiguilles d'une montre à partir de l'emplacement de la station. Posez le câble de manière lâche le long du périmètre pendant que vous vous déplacez le long de la bordure de la pelouse. Utilisez la RoboRègle pour déterminer la distance à...
- Page 25 Laissez au moins 1,2 m si la pelouse est bordée par de l'eau. Min 1,2 m • Le câble périphérique est maintenu au sol par les piquets fournis avec la Robomow. • Tirez bien sur le câble tout en enfonçant bien les piquets dans le sol.
- Page 26 être protégés en créant des îlots périphériques. Positionnez le câble périphérique dans le SENS HORAIRE autour de l'obstacle, sinon la Robomow pénètrera dans l'îlot périphérique ou ne pourra pas tondre correctement la zone qui l'entoure. D. Et si vous avez des zones secondaires ? Si votre pelouse possède...
- Page 27 E. Terminez l'installation du câble • Acheminez le câble jusqu'à la station, jusqu'à ce que les deux extrémités se rencontrent • À l'arrivée, le câble doit être rectiligne sur au moins 1,5 m • Positionnez le dernier piquet très près du premier...
- Page 28 • Placez un des connecteurs de câble fourni sur la seconde extrémité de câble • Utilisez la pince pour refermer le connecteur et une pince coupante pour couper le câble en surplus • Faites en sorte que les deux extrémités de câble soient de la même longueur •...
- Page 29 Paramétrer la base • Positionnez la station à l'emplacement prévu • Alignez-la sur la bordure de la pelouse • Utilisez la distance I de la RoboRègle pour vous assurer de décaler le centre de la station vers la droite par rapport au câble, comme indiqué sur l'illustration •...
- Page 30 Procéder au raccordement électrique 1. Connectez l'extrémité du câble marquée A à la borne A et l'autre extrémité à la borne B de la tête de la station. 2. Raccordez également le connecteur d'alimentation à la tête de la station. 3.
- Page 31 4. Positionnez la tête sur la station et alignez-la avec les repères, comme indiqué sur l'illustration ci-dessous. 5. Faites coulisser la tête jusqu'au fond. Aidez-vous des glissières et de la fente permettant de faire passer les câbles. Coulissage...
- Page 32 CONSEIL Pousser Soulever 6. Insérez la fiche du cordon d'alimentation dans une prise. Retirez le cordon d'alimentation de la zone de tonte (pour éviter que la Robomow ne l'endommage) et fixez-le solidement au sol (pour éviter de trébucher).
- Page 33 Lorsqu’elle l’atteint, elle le suit jusqu’à la station et se range pour se charger. (*) Si la Robomow ne bouge pas, émet un son long accompagné d'un clignotement en rouge de son voyant ON-OFF, échangez les branchements du câble périphérique au niveau de la tête de la station de base.
- Page 34 Annexe A Possibilités d'installation supplémentaires 1. Sur le câble avec une bordure plate. 26 cm 26 cm Scannez ce code QR pour regarder une vidéo. 2. Sur le câble avec une bordure en pente. 7 cm 29 cm 36 cm 36 cm 13 cm 13 cm...
- Page 35 Annexe B – Zones secondaires Zones secondaires liées Si votre pelouse possède des zones supplémentaires reliées par un passage que la Robomow peut emprunter, respectez les règles suivantes : • Sur ce passage, les câbles doivent être espacés de 15 cm minimum •...
- Page 36 Bravo ! À présent reposez-vous et laissez la Robomow faire tout le travail.
- Page 37 Présentation rapide Connaître votre Robomow Commande par bouton unique Options supplémentaires accessibles via l'appli mobile Entretien de la Robomow Dépannage Comment obtenir une assistance Spécifications Carte de garantie...
- Page 38 Connaître votre Robomow Pour profiter totalement de votre Robomow, familiarisez-vous avec ses différentes parties et ses messages. Comprendre le fonctionnement et le mode d'interaction de la Robomow contribuera à sa bonne utilisation. Avant Poignée de transport Carter flottant Roue motrice Arrière...
- Page 39 Face inférieure Châssis flottant Lame Roues motrices Capteur de levée...
- Page 40 Panneau de commande Bouton STOP / Home Verrouillage : Orange fixe : protection enfant active Orange clignotant : Batterie : protection antivol active Vert clignotant : la tondeuse ON-OFF : est en train de se charger sur la station Vert fixe : la tondeuse est sous Vert fixe : la batterie est tension / en cours d'utilisation totalement chargée...
- Page 41 Station de base Broches de charge Tête de station Connecteur arrière et ouverture pour retrait de la tête Station : Vert fixe : le signal du câble périphérique est OK ; la tondeuse est sur la base Vert clignotant : le signal du câble périphérique est OK ;...
- Page 42 Commande par bouton unique Avant de commencer AVERTISSEMENT DE SÉCURITÉ IMPORTANT ! Ne laissez pas la Robomow fonctionner sans surveillance s'il y a des animaux domestiques, des enfants ou des personnes à proximité. N'effectuez jamais une tonte lorsque des personnes (en particulier des enfants) ou des animaux domestiques, sont à...
- Page 43 Pour allumer la Robomow, maintenez le bouton ON/OFF appuyé pendant 2 secondes jusqu'à ce que le voyant ON/OFF s'éclaire. Lorsque vous devez éteindre la Robomow, il vous suffit de maintenir le bouton ON/OFF appuyé pendant 2 secondes jusqu'à ce que le voyant ON/OFF s'éteigne.
- Page 44 Démarrage d'une tonte Pour commencer à tondre, rien de plus simple ! Pour démarrer une tonte normale (jusqu'à 2 heures de tonte continue), il vous suffit d'appuyer une fois sur la touche GO. Si la durée de tonte est trop longue pour votre pelouse, vous pouvez lancer une tonte courte (jusqu'à...
- Page 45 Si la sécurité enfant est activée, consultez la section « Démarrage d'une tonte » ci-dessus pour la désactiver temporairement. Ensuite, appuyez sur la touche STOP / pour envoyer la Robomow à sa base. La sécurité enfant se réactivera automatiquement. Charge automatique Une fois la tonte terminée, la Robomow retourne...
- Page 46 Options supplémentaires accessibles via l'appli mobile (modèles RX20 Pro/ RX20u uniquement) La Robomow RX est un produit connecté intelligent. Elle intègre un appareil Bluetooth LE (Low Energy) qui vous permet de contrôler votre tondeuse depuis votre smartphone. Une appli mobile gratuite complémentaire vous permettra d'utiliser votre Robomow RX20u ou RX20 Pro de manière totalement différente !
- Page 47 Utilisez seulement un tissu humidifié pour essuyer la surface après grattage. Pour un meilleur entretien et pour garder la Robomow en bon état, il est recommandé de la faire vérifier par un revendeur agréé Robomow avant l'entreposage d'hiver.
- Page 48 Robomow, le voyant de verrou clignote trois fois pour indiquer que le dispositif de désactivation est manquant. • Si l'antivol est activé, il le reste même si le dispositif de désactivation est retiré. Remplacement de la lame 1. Éteignez la Robomow en appuyant sur le bouton GO pendant 2 secondes.
- Page 49 2. Retirez le dispositif de désactivation. Tirer Soulever 3. Mettez des gants anti-coupures et positionnez le RoboTool sur la lame de façon à ce qu'il la recouvre entièrement. 4.Utilisez la clé Allen fournie (fournie avec la lame de rechange) pour desserrer les vis tout en tenant la lame avec le RoboTool.
- Page 50 • Il est conseillé de débrancher la prise de l'alimentation secteur pendant l'entreposage d'hiver. Entretien d'hiver • Pour un meilleur entretien et pour garder la Robomow en bon état, il est recommandé de la faire vérifier par un revendeur agréé Robomow avant l'entreposage d'hiver.
- Page 51 Dépannage Opérations simples de dépannage En cas de problème, le voyant On/Off de la Robomow s'éclaire en rouge. Appuyez sur n'importe quel bouton pour voir si cela déclenche un son signalant un problème. Le tableau ci-dessous indique l'opération correspondante à effectuer.
- Page 52 Aucun Rouge fixe Autres erreurs • Vérifiez dans l'appli* mobile ou appelez le service Robomow. * Assurez-vous qu'il y ait une bonne connexion entre l'alimentation et la station de base. (*) Toutes les erreurs et actions correctives correspondantes sont également communiquées et...
- Page 53 Insérez le dispositif de désactivation pour faire fonctionner la tondeuse. Réinitialisation de la Robomow Si pour une raison ou pour une autre vous devez réinitialiser la Robomow, il suffit de l'éteindre et de la rallumer. Rétablissement des paramètres usine de la Robomow Lorsque vous devez rétablir les paramètres usine de la Robomow, appuyez...
- Page 54 Mettez des gants anti-coupures et inspectez la lame. Si nécessaire, remplacez-la. Évitez de tondre de l'herbe mouillée. Pour une meilleure coupe, utilisez la Robomow lorsque l'herbe est sèche. Il est conseillé de ne pas tondre durant les premières heures du matin.
- Page 55 Vérifier que l'heure de la tondeuse est paramétrée correctement. Les paramètres d'Heure et de Date doivent être actualisés à chaque mise sous tension de la Robomow. L'heure de la tondeuse est synchronisée automatiquement lorsqu'elle se connecte à un appareil mobile.
- Page 56 Si vous ne parvenez pas à résoudre le problème vous-même, faites appel au Centre de contact Robomow de votre pays (adresse e-mail et numéro de téléphone sont indiqués sur le site Web Robomow). Fournissez le nom du produit, le numéro de modèle, le numéro de série, une description du problème et une preuve d'achat valide.
- Page 57 Spécifications RX20 Pro RX20u RX12u Désignation Robot tondeuse Robot tondeuse Robot tondeuse Surface de pelouse 200 m2 200 m2 150 m2 recommandée Taille max de pelouse 300 m2 300 m2 250 m2 Station de base Inclus Inclus Inclus 53 x 42 x 26 cm...
- Page 58 Quelle est la durée de couverture de la garantie ? Cette garantie porte sur une période de trois ans** (modèles RX20 Pro achetés en Europe), deux ans (modèles RX12u et RX20u achetés en Europe), ou un an (tous modèles achetés aux États- Unis) à...
- Page 59 Suite à un transport ou à un emballage inadapté lors du renvoi du produit à un fournisseur de services agréé Robomow ; Suite à un entretien inapproprié de la batterie et/ou à une mauvaise procédure de charge (à l'aide d'une alimentation ou d'un autre chargeur), ou au non respect de la préparation appropriée de la tondeuse ou de la batterie avant une période de non-...
- Page 60 Apprendre Votre pelouse Nous contacter DOC9043A-FR...
