Informations importantes

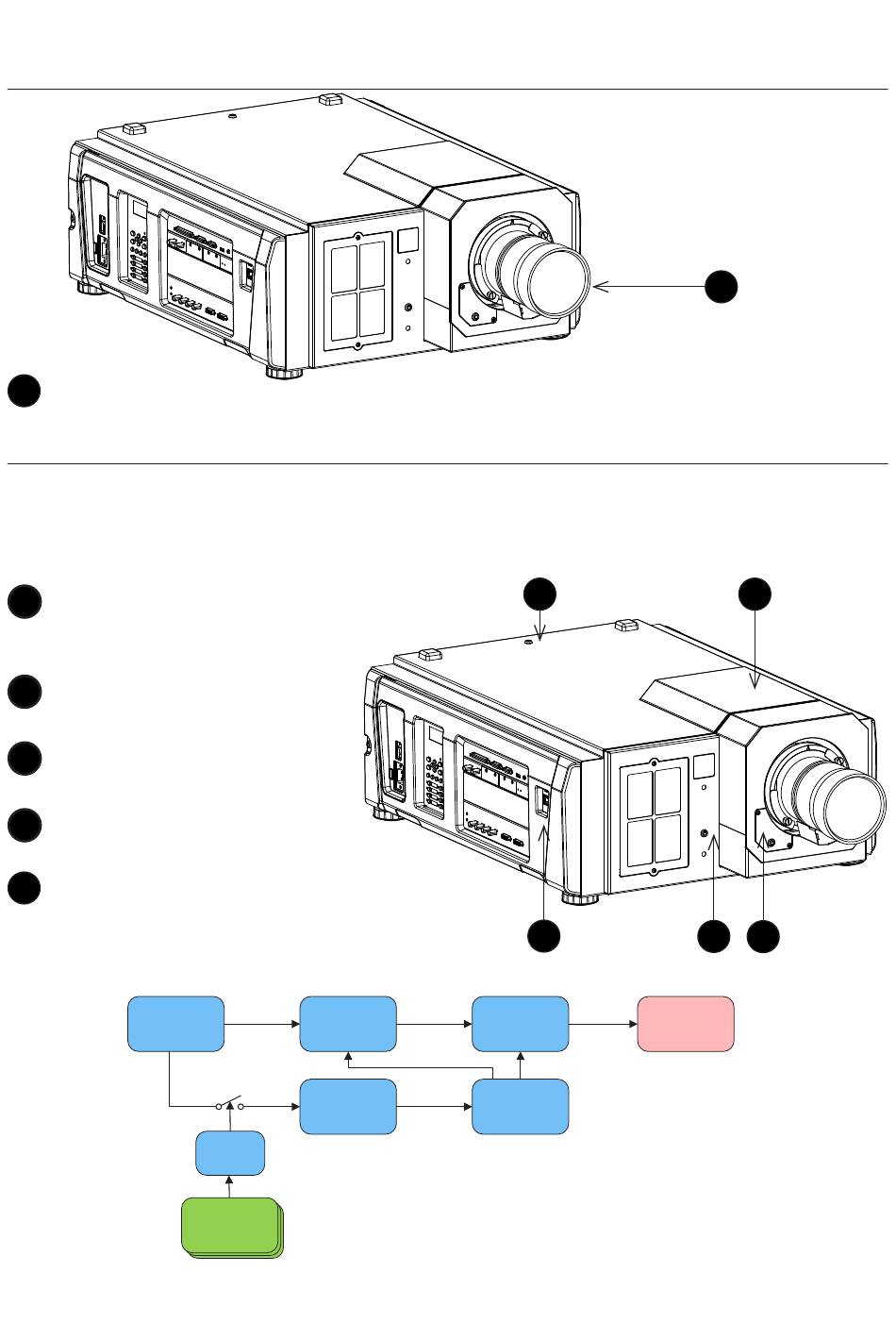

Emplacement de l'orifice laser
Orifice laser
1
Interrupteurs de sécurité
Cinq interrupteurs de sécurité situés sur le boîtier principal, à l'intérieur du couvercle, éteindront le
système individuellement s'ils sont activés.
Emplacement
1
S'active lors que le
couvercle supérieur est
enlevé.
2
S'active lorsque l'objectif est
enlevé.
3
S'active lorsque le couvercle
latéral est enlevé.
x2. S'active lorsque le
4
couvercle frontal est enlevé.
S'active lorsque le couvercle
5
d'accès à l'objectif est
enlevé.
Diagramme explicatif du bloc de commande des interrupteurs de sécurité
POWER
SUPPLY
Page 8
54 V
DC-DC
Converter
12 V
DC-DC
Regulator
OR
Interlock
Switch
1
3
Laser
Driver
5 V
Micro-
Controller
1
2
4
5
Laser
Diodes
