Aritech GS611A Notice D'installation

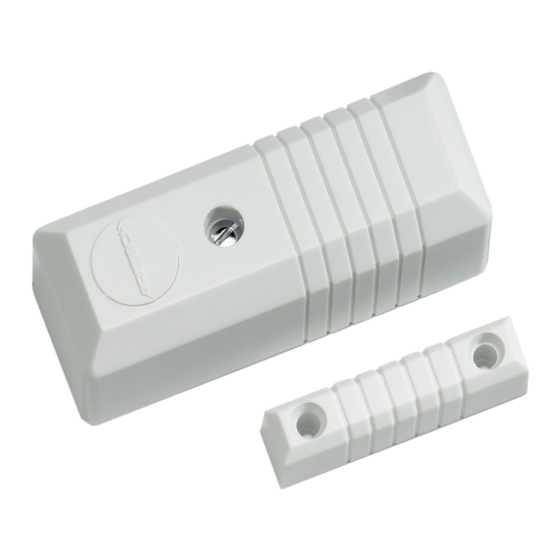

Notice d'installation détecteurs de chocs, a
inertie GS611A
Schéma descriptif
Capteur Trou de passage du picot d'auto-surveillance
à inertie
amovible
Trous de fixation et de positionnement
Boucle de détection
EXEMPLE DE POSITIONNEMENT
Boucle
d'auto-surveillance
Distances de fonctionnement
Les tolérances applicables sur l'ensemble des valeurs du
tableau sont : +0% −50%
Support non ferreux
Dist. ouvert. Dist. fermet.
D1 37 mm 27 mm
D2 et 15 mm 12 mm
D2 bis 18 mm 10 mm
D3 37 mm 32 mm
Généralités
Les détecteurs, quel que soit leur type, doivent toujours être
fixés sur la structure à protéger, de manière à ce que le
marquage soit lisible de gauche à droite.
Une rotation des détecteurs est cependant possible autour de
leur(s) axe(s) sur 360° (voir schéma descriptif), permettant
ainsi différentes position de montage.
© 2020 Carrier
(à l'intérieur du capot)
Rotation possible de 360°
du capteur (par angles de 90°)
Bornes du contact
d'ouverture magnétique
Support ferreux
Dist. ouvert. Dist. fermet.
15 mm 11 mm
11 mm 10 mm
14 mm 12 mm
25 mm 20 mm
1 / 2
Recommandations concernant la pose
Pour obtenir une homogénéité de sensibilité dans la boucle de
détection, il faut :
•
Eviter de constituer des boucles de plus de 12 capteurs
par platine d'analyse, bien qu'en théorie ce nombre ne soit
pas limité. La boucle acceptera un nombre illimité de
capteur d'ouverture, magnétique, quel que soit leur type.
•
Choisir autant que possible des structures de montage
identique pour l'ensemble des détecteurs communs à une
même platine d'analyse, ceci dans un but de convivialité
de l'installation vis-à-vis de la maintenance.
• Ne pas installer les détecteurs directement sur des
structures soumises à des chocs violents et répétés, mais
plutôt sur des surfaces fixes telles que chambranles de
portes ou de fenêtre, murs, coffre forts etc.
de par son installation, c'est le détecteur le, plus
NOTA :
sensible aux chocs qui déterminera le réglage de sensibilité
sur la platine d'analyse, et par conséquent, la sensibilité de
l'ensemble des détecteurs d'une même boucle.
Passage du câble : Le câble à utiliser doit comporter 2 paires
(avec ou sans écran), son diamètre extérieur doit être
d'environ 4mm (exemple câble référence : EV6S422). Afin de
permettre le passage du câble, effectué un trou du diamètre de
ce dernier, à l'aide d'une foret, dans une des paries amincies
du boitier, prévues à cet effet.
Remarque importante
Pour que le matériel installé soit de type 3, la fixation du
détecteur devra s'effectuer IMPERATIVEMENT PAR
COLLAGE et si possible par vissage, ceci en fonction du type
de support:
• sur support bois après encollage des deux parties avec
une colle néoprène
• sur support métallique avec une colle élastomère silicone
Le matériel installé sera de type 2 dans les autres cas.
Raccordement électrique
La boucle de détection est matérialisée par les bornes
repérées 1 et 2 qui sont à connecter en série dans la boucle
de détection de la platine d'analyse.
La boucle d'auto-surveillance est matérialisée par les 2 bornes
extrêmes (repérées "T"T) situées sur le bornier central qui sont
à connecter en série sur une boucle 24h de la centrale anti
intrusion.
Quant à la boucle du détecteur d'ouverture elle est représentée
par les 2 bornes intérieures (repérées « SPARE or REED »)
du bornier central, qui sont à connectées soit en série avec le
P/N 466-2409 (FR) • REV F • ISS 15DEC20
