Aritech MM201 Notice D'installation

Notice d'installation
Détecteur d'ouverture, magnétique MM201

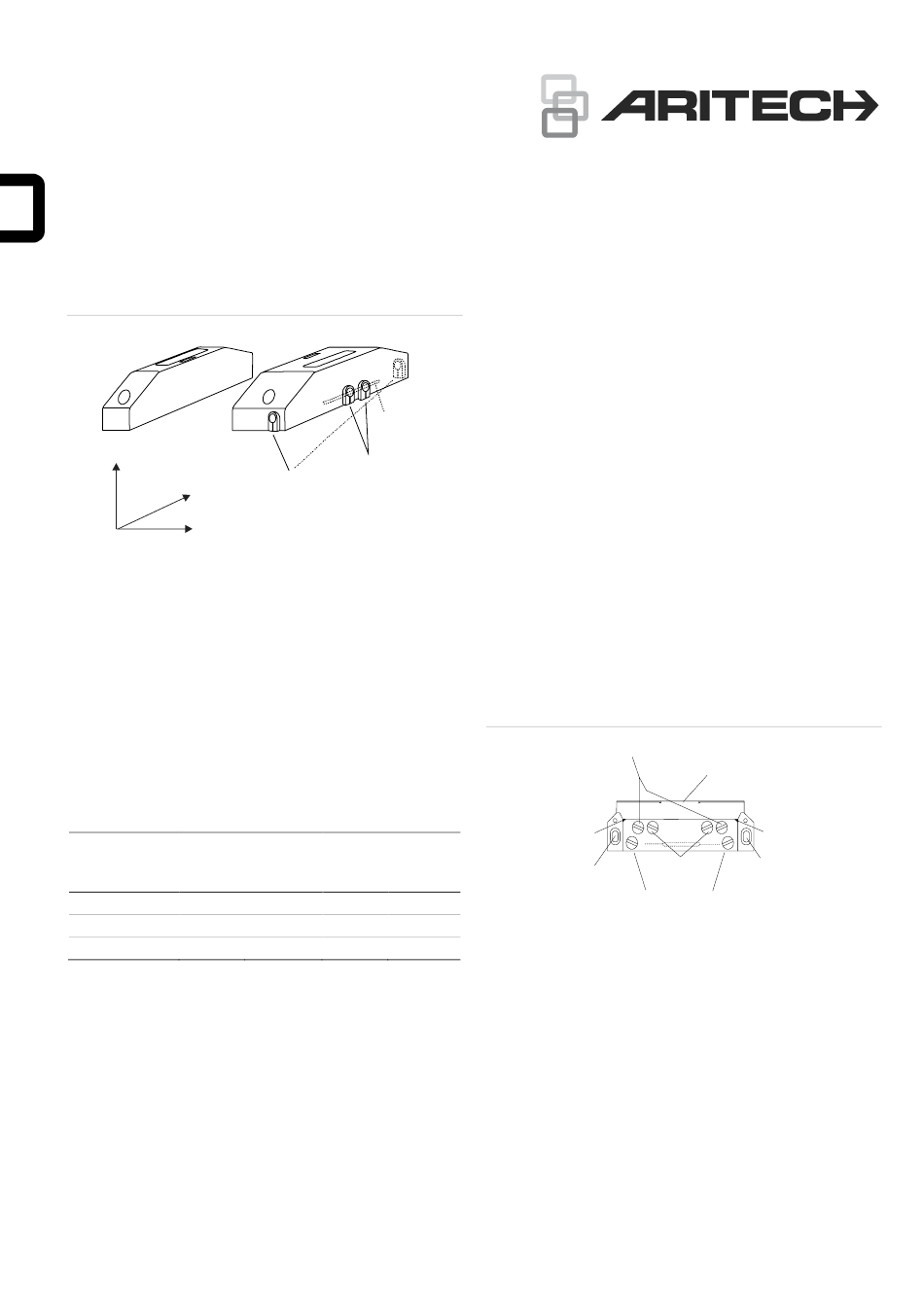

Figure 1
Boîtier aimant
Z
Y
X
Description

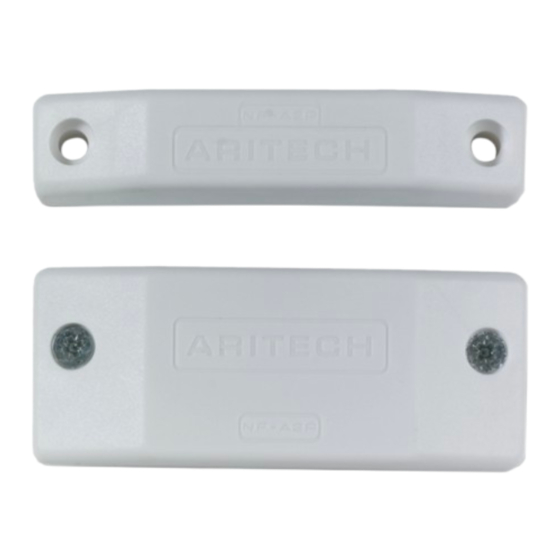

Le MM201 est un détecteur d'ouverture, magnétique. Il est
constitué de 2 éléments : le détecteur et l'aimant. Le boîtier
détecteur est muni d'un couvercle amovible qui est
autosurveillé à l'ouverture. Le produit est équipé de 6 bornes
de connexion dont 2 sont libres, afin d'effectuer aisément les
connexions de retour de boucle sans nécessiter l'utilisation de
boite de raccordement supplémentaire (voir « Raccordement
du détecteur » ci-dessous).
Caractéristiques fonctionnelles
Suivant le type de support sur lequel le détecteur est installé,
les distances d'ouverture et de fermeture de la boucle de
détection seront celles spécifiées dans le tableau ci-dessous.
Support non ferreux
Distance
ouverture
Direction X 41 mm
Directions Y et Y'
14–16 mm 10–13 mm
Direction Z 32 mm
Tolérance sur les distances de fonctionnement : ±30%
• X, Y et Z sont les 3 directions de déplacement de l'aimant
par rapport au détecteur (voir Figure 1). Les valeurs dans
les directions Y et Z sont prise avec un écartement dans la
direction X de 5 mm.
•
Support non ferreux : bois, plastique, aluminium, cuivre,
béton.
•
Support ferreux : tout support sensible aux forces d'un
champ magnétique (acier ...)
• Distance d'ouverture : distance au delà de laquelle la
boucle d'alarme doit s'ouvrir (mouvement d'éloignement).
•
Distance de fermeture : distance en dessous de la laquelle
la boucle d'alarme est susceptible de se fermer
(mouvement d'approche).
© 2022 Carrier
Boîtier détecteur
Arrivées
de câbles
inférieures
Arrivées
de câbles
Arrivées
supérieures
de câbles
latérales
Support ferreux
Distance Distance Distance
fermeture ouverture fermeture
34 mm 22 mm 16 mm
14–15 mm 9–12 mm
26 mm 21 mm 16 mm
Pose du détecteur
L'installation du détecteur peut être effectué aussi bien sur
support ferreux que non ferreux. Il suffit de se reporter au
tableau 1 afin de connaitre les distances de fonctionnement
dans les différentes directions et en fonction du type de
support. La direction 1 est la direction préférentielle et dans
laquelle le détecteur doit être utilisé autant que possible afin de
profiter de manière optimale des performances du produit.
L'orientation des boîtiers détecteur et aimant doit être telle que
les marquages « ARITECH » soient dans le même sens et que
les logos « NFA2P » soient les plus proches l'un de l'autre (voir
Figure 6).
La fixation des 2 boîtiers sur leur support s'effectue à l'aide de
vis de diamètre 4mm maximum.
Les vis de fixation du boîtier capteur sont accessible après
avoir retiré le couvercle et doivent être placées dans les
2 trous oblongs situés à chaque extrémité de l'embase.
Avant d'effectuer la fixation définitive du détecteur vérifier à
l'aide d'un ohmmètre la fermeture de la boucle d'alarme
lorsque la partie mobile de la porte est en position fermée.
Figure 2
Bornes libres
Ergot de maintien
de câble
Passage vis
de fixation
Boucle d'alarme
Raccordement du détecteur
Le détecteur possède au total 6 bornes :
• 2 bornes pour le contact d'alarme, normalement fermé en
présence de l'aimant,
• 2 bornes d'autosurveillance à l'ouverture du capot,
• 2 bornes libres qui permettent de réaliser la jonction des
retours de boucles.
Afin de réaliser un câblage soigneux dénuder sur environ
7 mm chaque extrémité de câble, torsader rapidement les
brins, déserrer la vis de la borne et introduire sous la rondelle
les brins torsadés dans le sens de rotation de la vis lors du
serrage et en tenant compte des parois d'isolement inter
bornes.
1 / 4
Passage de câbles
supérieures
Ergot de maintien
de câble
Boucle
Passage vis
d'autosurveillance
de fixation
P/N 466-5624-FR • REV A • ISS 14JAN22
