Sommaire des Matières pour Invicta 700 C520

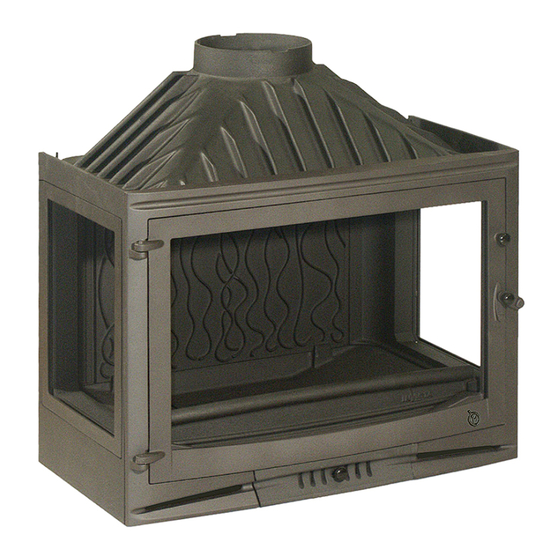

- Page 1 ert 700 C 520 Noir référence P667494 Insert 700 C 520 Noir Référence P667494 BP- 17/02/2020 Page 1 sur 10...
- Page 2 ert 700 C 520 Noir référence P667494 Notice particulière d’utilisation et d’installation Consulter attentivement ce complément notice particulière ainsi que la notice générale également livrée avec l’appareil Caractéristiques et performances en fonctionnement intermittent suivant EN 13229 : Puissance nominale 14 kW Rendement 70.8 % 0.23 %...
- Page 3 ert 700 C 520 Noir référence P667494 INSTRUCTION POUR L’INSTALLATION DE L’APPAREIL. Pour limiter l’échauffement des murs et du sol de la maison situés dans l’environnement de la cheminée à construire à 65K (K = degrés Celsius au-dessus de la température ambiante), et obtenir un bon fonctionnement de l’appareil, il est nécessaire de respecter le principe des dispositions du schéma ci-après.
- Page 4 ert 700 C 520 Noir référence P667494 BP- 17/02/2020 Page 4 sur 10...
- Page 5 ert 700 C 520 Noir référence P667494 Rep. Référence Désignation Quantité AI701542 LAINE CERAMIQUE AI713110A CARTON CERAMIQUE AI713950 CARTON CERAMIQUE AL000005A APPAREILLAGE ELECTRIQUE AL713301 INTERRUPTEUR 3 POSITIONS AS700180 CLAMS AS700230A RESSORT REGISTRE AS700250 TIRANT AS700253B AXE EXENTRIQUE AS800251B VIS LOQUET AS800255 MAIN FROIDE AT700130A...
- Page 6 ert 700 C 520 Noir référence P667494 TRES IMPORTANT En complément de ce document, consulter attentivement la « NOTICE D’INSTALLATION ET D’UTILISATION POUR FOYER ET INSERTS » fournie avec l’appareil. CONSEILS D’INSTALLATION La dépression dans le conduit de fumées doit être comprise entre 6 et 12 Pascals. Cette mesure est vérifiable en chauffe à l’aide d’un manomètre. Un modérateur de tirage est nécessaire dans presque tous les cas pour réguler le tirage aux valeurs préconisées.
- Page 7 ert 700 C 520 Noir référence P667494 CONSEILS D’ENTRETIEN Après une longue période d’arrêt vérifier l’absence d’obstruction du conduit avant un rallumage. A l’occasion des opérations de ramonage, faites vérifier l’ensemble de l’appareil par un technicien compétent qui : nettoiera complètement l’appareil, vérifiera les jonctions des différentes pièces et la position du déflecteur, celui-ci étant incliné en appui en haut sur l’avaloir et maintenu vers le bas sur le fond.
- Page 8 ert 700 C 520 Noir référence P667494 Fonctionnement, branchement et accès aux ventilateurs 119 x 119 x 38 Choix du mode de ventilation : POSITION 0 : Arrêt ou fonctionnement automatique Dans le cas où vous n’utilisez pas votre insert, la soufflerie est à l’arrêt. Lors de l’emploi de l’insert : une élévation de température autour des ventilateurs déclenche automatiquement leur mise en fonctionnement.
- Page 9 ert 700 C 520 Noir référence P667494 SCHEMA ELECTRIQUE terre neutre INSERT phase RESISTANCE INTERRUPTEUR THERMIQUE VENTILATEUR VENTILATEUR vert jaune bleu rouge BP- 17/02/2020 Page 9 sur 10...
- Page 10 700 C 520 Noir référence P667494 Règlement délégué (UE) 2015/1186, Annexe IV - FICHE PRODUIT Commission delegated regulation (EU) 2015/1186, Annex IV - Product fiche Marque Commerciale. INVICTA Trade mark. Référence. P667494 Identifier. Classe d’efficacité énergétique. Energy efficiency class.
