Signalisation d'état pour les versions d'appareil comportant jusqu'à 3 capteurs résistifs
L'état d'un capteur individuel peut être indiqué sur l'afficheur pour la surveillance de
température avec plusieurs capteurs résistifs.

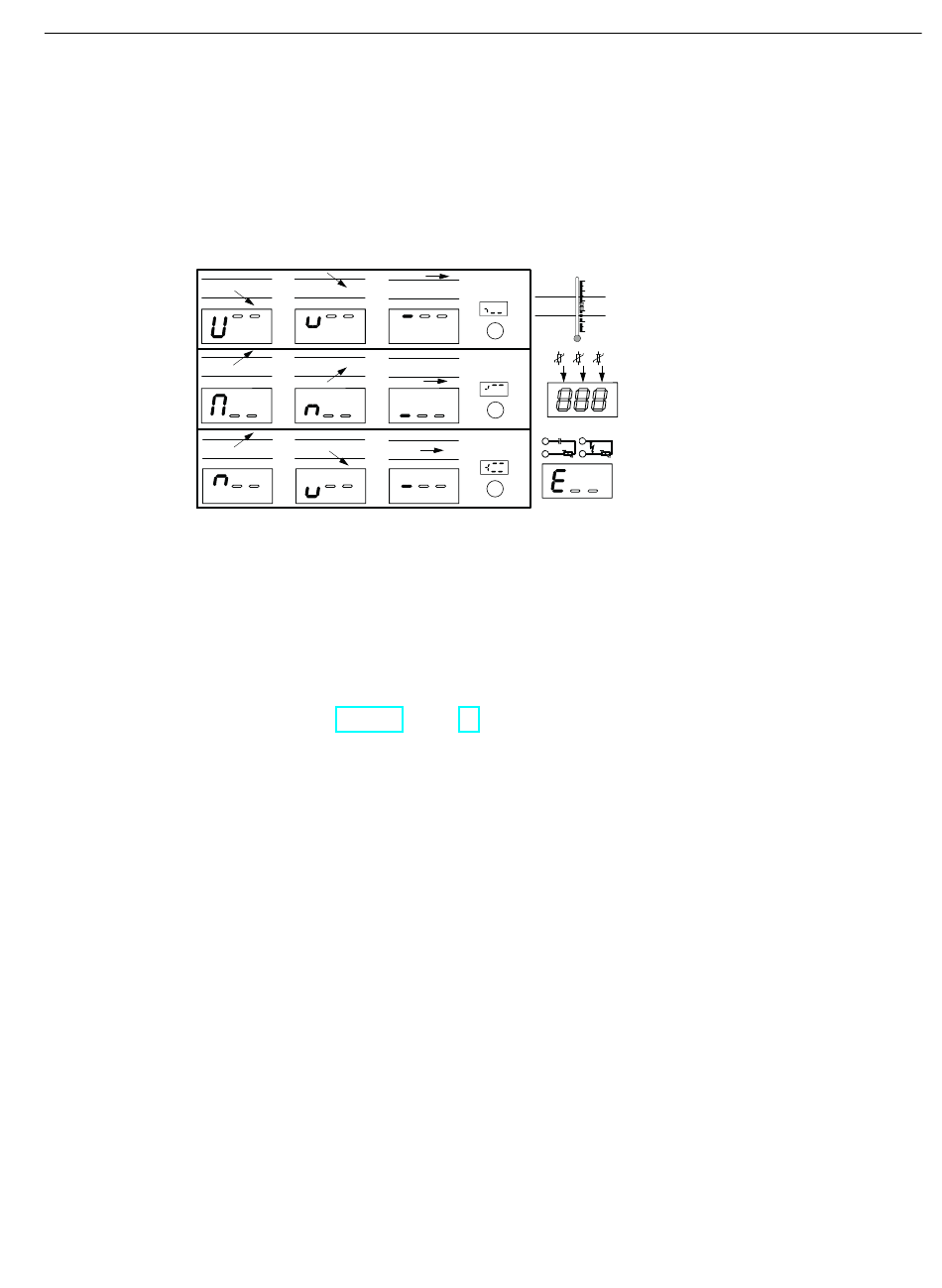

Le graphique suivant représente un exemple de signalisation d'état avec un capteur résistif,
en cas de dépassement bas de la température, de dépassement haut de la température et
de surveillance d'une fenêtre.
ϑ
ϑ
ϑ
Figure 4-3
①
②
③
Pour plus d'informations sur le comportement de commutation des relais de sortie, référez-
vous au chapitre "Fonction (Page 34)".
Relais de surveillance de température 3RS14 / 3RS15 pour IO-Link
Manuel, 06/2011, A5E03394104030-01
Relais de surveillance de température à réglage numérique pour IO-Link
ϑ
ϑ
ϑ
ϑ
ϑ
ϑ
Signalisation d'état 3RS1441
Dépassement bas de température
Dépassement haut de température
Surveillance d'une fenêtre
>
ϑ
°C
<
°F
1
1
2
3
ϑ
ϑ
ϑ
°C
°F
2
°C
°F
3
4.6 Diagnostic
