Vue d'ensemble du système
3.2 Connectique
3.2.4
Possibilités de raccordement pour IO-Link
Le périphérique IO-Link se raccorde au maître IO-Link par l'intermédiaire de la borne
amovible qui assure son alimentation en 24 V CC.
Tension dangereuse !
Des tensions trop élevées peuvent endommager le périphérique IO-Link et provoquer un
choc électrique.
Utilisez exclusivement des alimentations satisfaisant aux exigences TBTP selon CEI
EN 50178.
Tension dangereuse !
Danger de mort et risque de blessures graves.
Mettez les appareils hors tension avant de commencer les travaux !
L'alimentation en tension des relais de surveillance depuis le circuit de commande peut
s'effectuer de 2 manières :

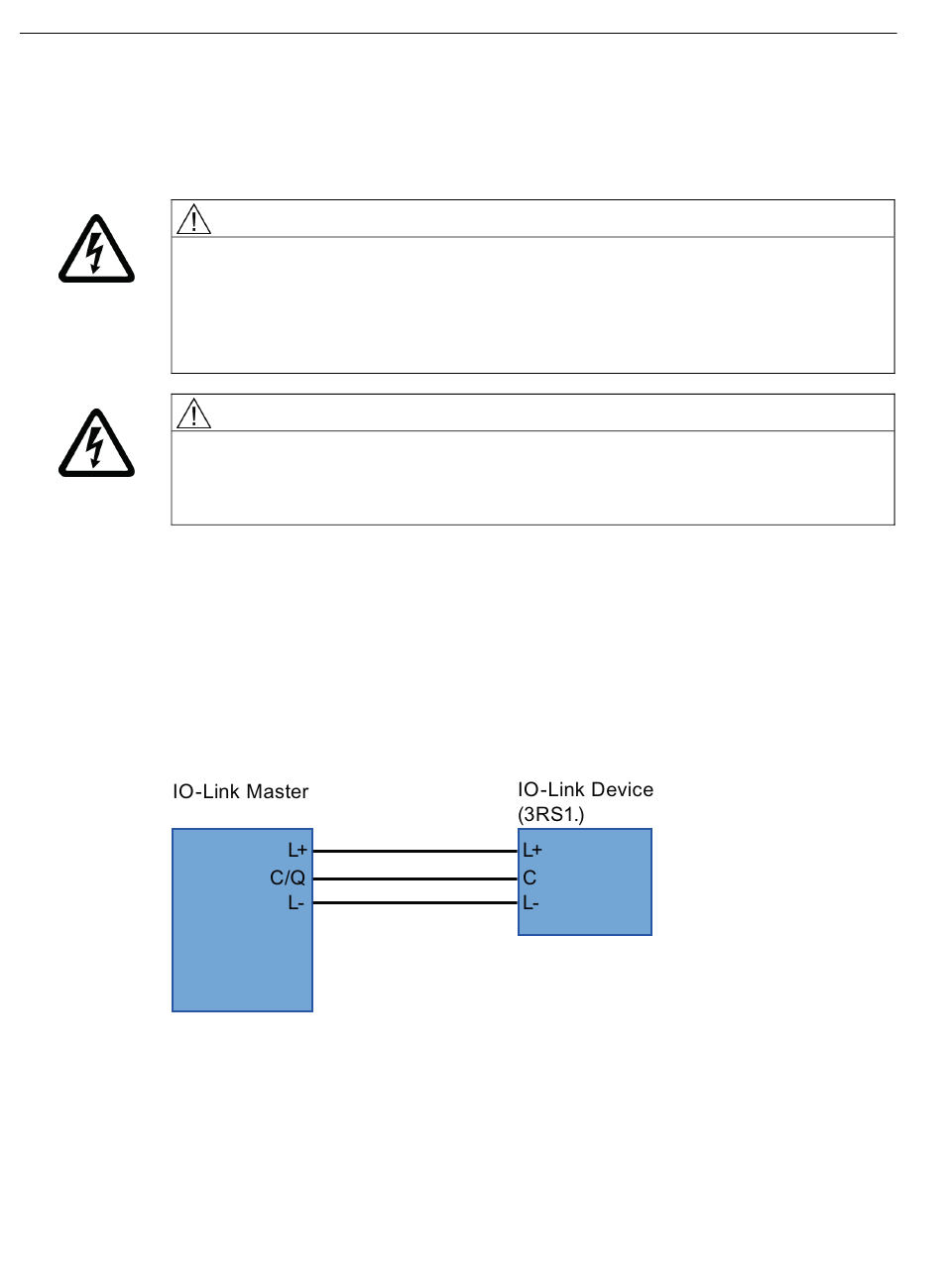

Solution n° 1 : Raccordement au maître IO-Link
Raccordez le périphérique IO-Link au maître au moyen des trois câbles L+, C et L-. Le
périphérique IO-Link est alimenté en tension par l'intermédiaire des 2 câbles L+ et L-. La
communication du relais de surveillance avec le maître s'effectue par l'intermédiaire du câble
C.
Figure 3-2
20
DANGER
DANGER
Raccordement au maître IO-Link
Relais de surveillance de température 3RS14 / 3RS15 pour IO-Link
Manuel, 06/2011, A5E03394104030-01
