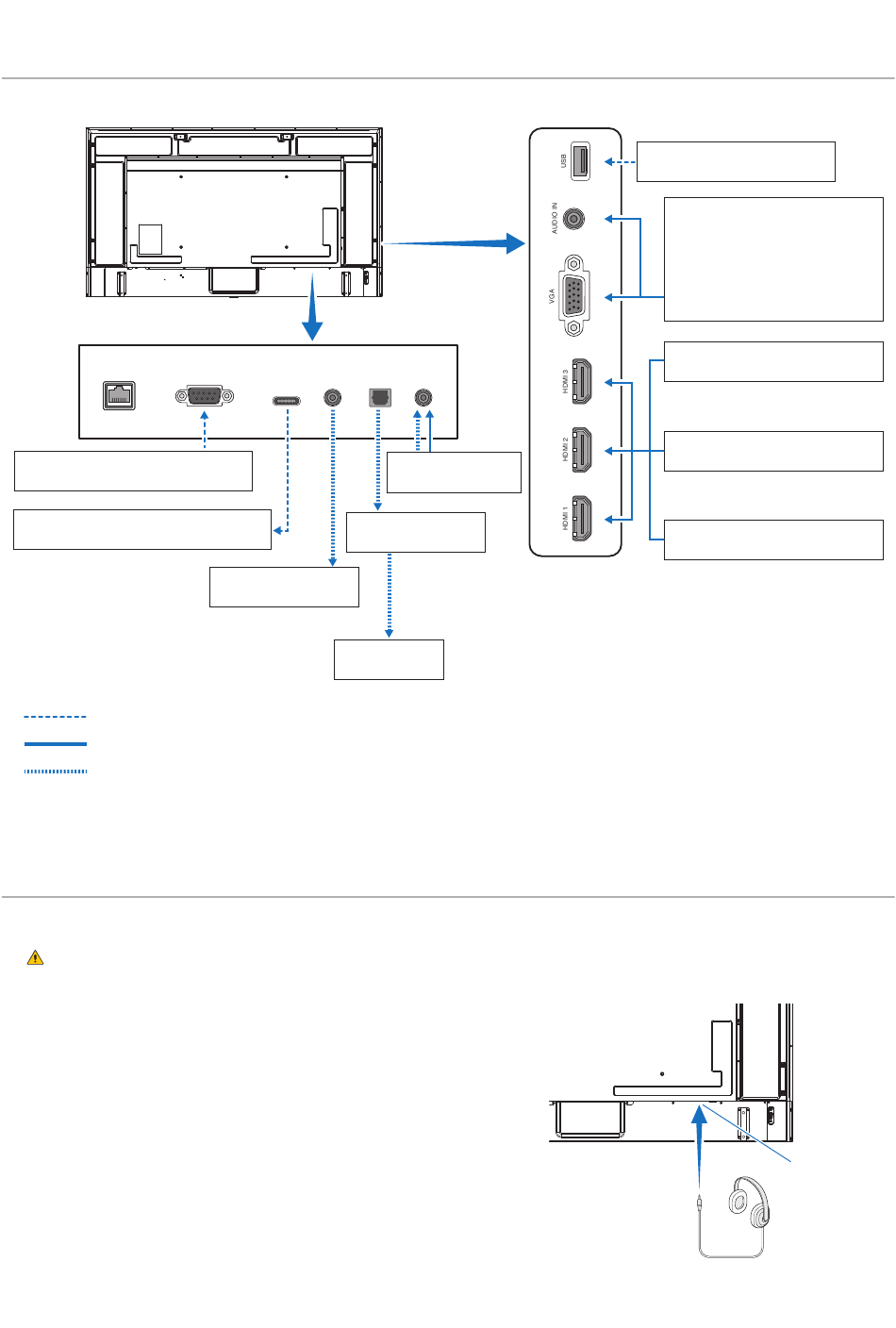

Schéma de câblage
LAN
Ordinateur (RS-232C)
Alimentation électrique des équipements
externes : 5 V/3 A (max)
: Autres signaux
: Signal vidéo
: Signal audio
Connexion d'un casque
Lorsque vous utilisez un casque, branchez-le à la borne HEADPHONE du moniteur.
Ne connectez pas le casque alors que vous le portez.
AAAENAION
En fonction du volume, vos oreilles pourraient être blessées.
• Vous pouvez connecter au moniteur un casque
REMARRUE
équipé d'une prise mini jack stéréo. Si la prise du
casque est trop grande pour être insérée dans le
connecteur, achetez un adaptateur de prise jack
stéréo 6,35 mm vers une prise mini jack stéréo
auprès de votre magasin audio.
• Les haut-parleurs sont mis en sourdine lorsque
vous connectez un casque.
• Si vous placez le curseur du volume ou de
l'égaliseur ailleurs qu'au centre, il est possible que
la tension de sortie de la prise casque augmente,
ainsi que la pression acoustique.
POWER
RS-232C
SUPPLY
HEADPHONE SPDIF OUT
OUT
Casque
Haut-parleur
AV IN
Lecteur vidéo
(composite)
Ampli AV
REMARRUE
externe
Français - 27
Périphérique de stockage USB
Ordinateur (mini jack stéréo)
Ordinateur (D-Sub)
Lecteur vidéo (mini jack stéréo)
Lecteur vidéo (composant)
Ordinateur (HDMI)
Lecteur vidéo (HDMI)
Lecteur Blu-ray ou DVD (HDMI)
Lorsque vous branchez le produit au
connecteur de sortie vidéo (composant)
d'un lecteur vidéo ou d'un autre appareil,
accédez à [Setup] (Installation) dans le
menu OSD -> [VGA Options] (Options
VGA) -> [VGA Mode] (Mode VGA) et
sélectionnez [YPbPr] (YPbPr).
Borne
HEADPHONE
