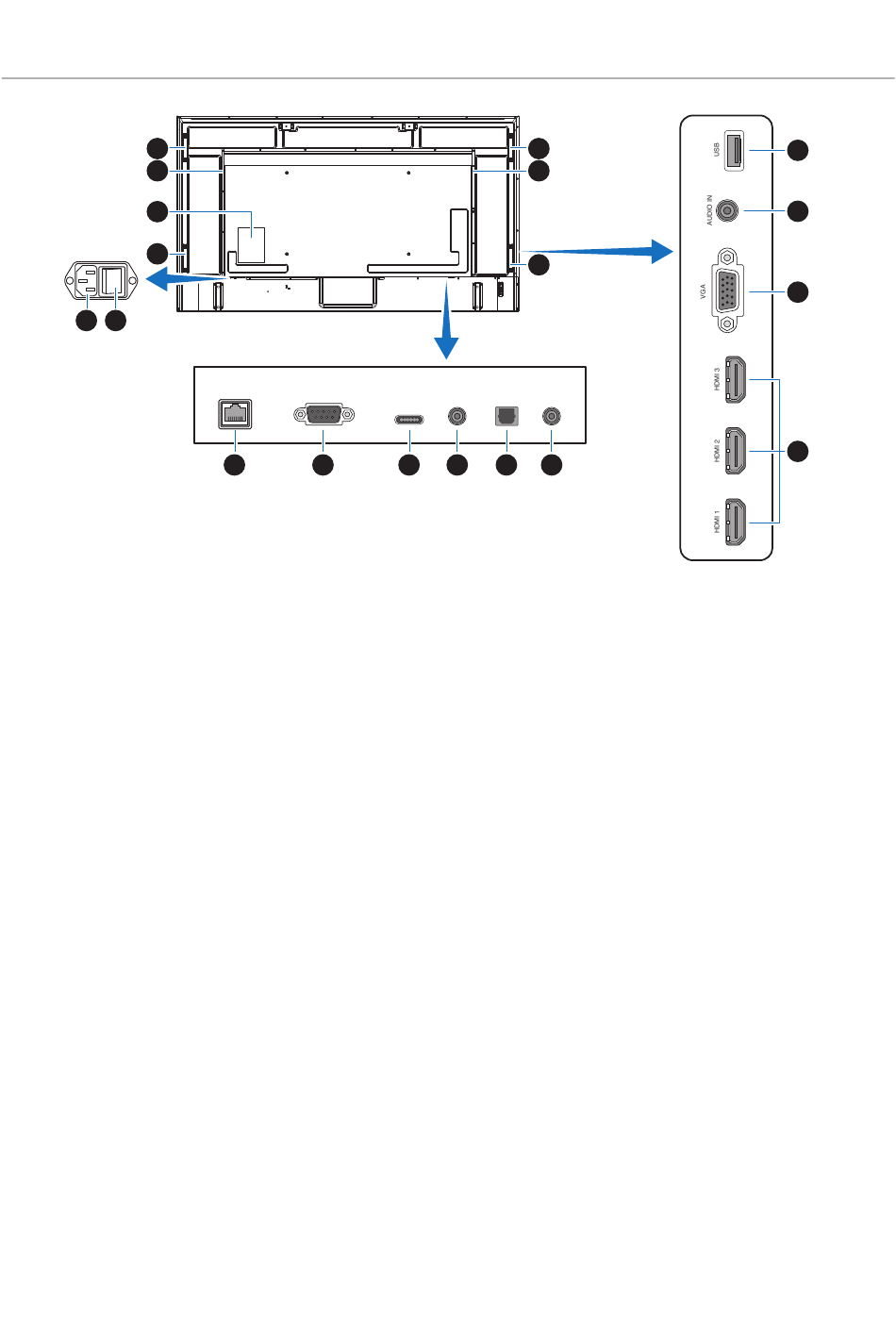

Panneau des connexions
14
13
15
MAIN
14
AC IN
POWER
1
2
1
Prise d'entrée CA
Permet de connecter le cordon d'alimentation fourni avec le
moniteur.
2
Interrupteur d'alimentation principal
Permet d'activer/de désactiver l'alimentation principale.
3
Port LAN (RJ-45)
Utilisez la fonction de serveur HTTP et un navigateur Web sur un
ordinateur pour gérer les paramètres LAN du moniteur.
Le port LAN du moniteur n'est pas prévu
REMARRUE
pour une connexion directe à un réseau
public (y compris via des routeurs loués par
un fournisseur de services Internet). C'est
pourquoi la connexion directe du port LAN
câblé à un réseau public est interdite en vertu
du Telecommunications Business Act (Loi sur
les télécommunications).
4
Borne d'entrée RS-232C (D-sub)
Pour la connexion à un ordinateur. Reçoit les commandes de
contrôle de l'ordinateur.
5
Port USB de type C (alimentation électrique 5 V/3 A)
Vérifiez la forme des connecteurs lorsque vous branchez un câble
USB. Lorsque l'alimentation électrique est fournie par le port USB
Type-C
, utilisez un câble USB supportant 3 A.
®
N'attachez pas le câble USB. Sinon, vous risquez de provoquer une
surchauffe ou un incendie.
6
Borne HEADPHONE (mini jack stéréo)
Émet le signal audio sélectionné.
7
Borne de sortie audio numérique
Pour la connexion à un appareil audio équipé d'une borne d'entrée
audio numérique.
LAN
POWER
RS-232C
SUPPLY
3
4
14
13
14
HEADPHONE
SPDIF OUT
AV IN
OUT
5
6
7
8
8
Borne d'entrée AV
Pour la connexion à une borne de sortie vidéo (composite) d'un
lecteur vidéo ou d'autres appareils.
9
Bornes d'entrée HDMI (HDMI1 (ARC)/HDMI2/HDMI3)
Pour la connexion à des appareils disposant d'une interface vidéo
numérique conforme à la norme HDMI. La prise HDMI1 prend
également en charge ARC (Audio Return Channel) pour l'entrée
audio. Branchez un câble HDMI compatible ARC à cette prise.
Connectez les appareils audio compatibles ARC à la prise HDMI1
(ARC).
REMARRUE
0
Borne d'entrée VGA
Pour la connexion à la borne de sortie vidéo (analogique) d'un
ordinateur.
Lorsque vous branchez le moniteur à la borne de sortie vidéo
(composant) d'un lecteur vidéo ou d'un autre appareil, accédez à
[Setup] (Installation) dans le menu OSD -> [VGA Options] (Options
VGA) -> [VGA Mode] (Mode VGA) et sélectionnez [YPbPr] (YPbPr).
!
Borne d'entrée audio (mini jack stéréo)
Pour la connexion à la borne de sortie audio d'un ordinateur ou d'un
autre appareil.
Français - 23
ARC envoie le son du moniteur à un
équipement audio à partir de la prise HDMI1
ARC.
Utilisez le câble HDMI ARC fourni.
L'équipement audio compatible ARC, tel
que les amplis AV, émet le son du moniteur.
Le volume et les autres fonctions de
l'équipement audio peuvent être contrôlés
avec la télécommande fournie.
12
11
10
9
