Sommaire des Matières pour NEC E705

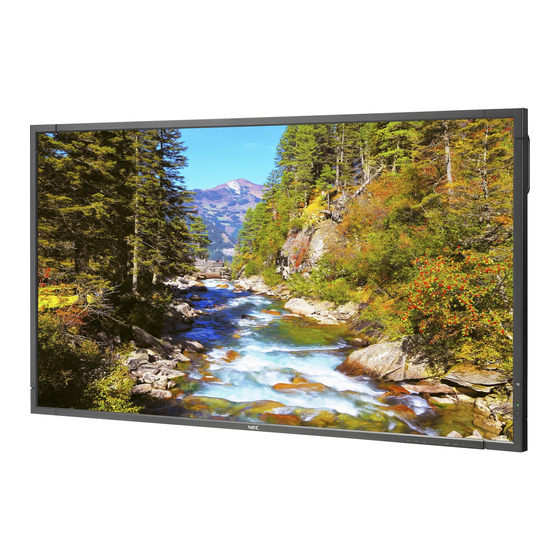

- Page 1 Écran grand format Manuel d’utilisation E705 E805 E905 Vous trouverez le nom de votre modèle sur l'étiquette située à l'arrière du moniteur.
-
Page 2: Table Des Matières
Paramètres réseau via un navigateur HTTP ................... Français-33 POINT ZOOM ............................... Français-42 Caractéristiques ............................Français-43 Résolution des problèmes ..........................Français-44 Caractéristiques - E705 ..........................Français-45 Caractéristiques - E805 ..........................Français-46 Caractéristiques - E905 ..........................Français-47 Brochage ..............................Français-48 Informations du fabricant sur le recyclage et l’énergie ................. Français-49... -
Page 3: Déclaration De Conformité
Windows est une marque déposée de Microsoft Corporation. NEC est une marque déposée de NEC Corporation. OmniColor est une marque déposée de NEC Display Solutions Europe GmbH dans les pays de l’Union Européenne et en Suisse. DisplayPort et le logo DisplayPort sont des marques commerciales appartenant à la Video Electronics Standards Association, aux États-Unis et dans d’autres pays. -
Page 4: Informations Importantes
Informations importantes AVERTISSEMENT POUR EVITER LES RISQUES D’INCENDIE OU D’ELECTROCUTION, N’EXPOSEZ PAS L’APPAREIL A LA PLUIE OU A L’HUMIDITE. DE MEME, N’UTILISEZ PAS LA PRISE POLARISEE DE CET APPAREIL AVEC UNE RALLONGE OU D’AUTRES PRISES SI ELLES NE PEUVENT ETRE TOTALEMENT ENFONCEES. N’OUVREZ PAS LE BOÎTIER CAR IL CONTIENT DES COMPOSANTS A HAUTE TENSION. -
Page 5: Consignes De Sécurité, D'entretien, Et Conseils D'utilisation
• Le système de distribution des câbles doit être mis à la terre en accord avec ANSI/NFPA 70, NEC (National Electrical Code), en particulier la Section 820.93, « Grounding of Outer Conductive Shield of a Coaxial Cable » (Mise à la terre du blindage conducteur externe d’un câble coaxial). -
Page 6: Sommaire
Sommaire La boîte* de votre nouveau moniteur doit contenir les éléments suivants : • Moniteur LCD • Manuel d’installation • Cordon d’alimentation* • Fixation x 1 • Câble de signal vidéo • Vis avec rondelle (M4 x 10) x 1 •... -
Page 7: Installation
Il est fortement recommandé • Le mur ou le plafond doit être assez solide pour supporter le de demander l’aide d’un technicien NEC qualifié et autorisé afin poids du moniteur et des accessoires de montage. d’assurer une installation appropriée. La non-observation des •... -
Page 8: Fixation Des Accessoires De Montage
Tout accessoire de montage non conforme aux directives surface du support. Utilisez le ST-801. NEC ou non approuvé par NEC doit répondre aux exigences • Si vous utilisez le modèle E905, ne de la méthode de montage compatible VESA. - Page 9 5. Ventilation Si vous installez le moniteur dans un lieu fermé ou encastré, laissez un espace suffisant entre le moniteur et les parois environnantes pour permettre à la chaleur de se disperser, comme illustré ci-dessous. Laissez assez d’espace ou installez un système d’air conditionné...
-
Page 10: Noms Et Fonctions Des Pièces
Noms et fonctions des pièces Panneau de commande Bouton POWER (ALIM) ( Bouton EXIT (QUITTER) Allume et éteint l’appareil. Reportez-vous également à la Réactive le menu OSD lorsque celui-ci est désactivé. page 16. Joue, dans le menu OSD, le rôle de bouton EXIT pour aller au menu précédent. -
Page 11: Panneau Des Connexions
Panneau des connexions Prise AC IN VGA IN (mini D-Sub 15 broches) Se connecte au cordon d’alimentation fourni avec le moniteur. Pour recevoir les signaux RGB analogiques provenant d’un micro-ordinateur ou d’un autre matériel RGB. Cette entrée Interrupteur Main Power peut être utilisée avec une source RGB ou COMPONENT. -
Page 12: Télécommande Sans Fil
Télécommande sans fil Bouton AUDIO INPUT (ENTREE AUDIO) Sélectionne la source d’entrée audio [IN1], [IN2], [OPTION]* [HDMI], [DPORT], [HDMI2]. Bouton OPTION MENU* PAVE NUMERIQUE Appuyez sur les boutons pour définir et modifier les mots de passe, changer de canal et définir l’ID TELECOMMANDE. Bouton ENT* Bouton DISPLAY (AFF) Affiche/masque les informations OSD. -
Page 13: Distance D'utilisation De La Télécommande
Distance d’utilisation de la Bouton IMAGE FLIP télécommande Permet de naviguer entre TOURNER H, TOURNER V, ROTAT 180 et NUL. Voir page 21. Pointe pendant le réglage des boutons le haut de la télécommande en direction du capteur à distance du Bouton PIP (Picture In Picture) moniteur. -
Page 14: Configuration
Configuration 1. Choix de l’emplacement du moniteur NEC recommande d’utiliser les piles comme suit : • Placez les piles « AAA » en faisant correspondre les ATTENTION : l’installation du moniteur LCD doit être effectuée signes (+) et (-) sur chaque pile avec ceux gravés à... -
Page 15: Mise Sous Tension De Tous Les Matériels Externes Connectés Au Moniteur
5. Mise sous tension de tous les matériels externes connectés au moniteur Lorsque vous connectez le moniteur à un ordinateur, allumez ce dernier d’abord. 6. Fonctionnement de l’équipement externe connecté au moniteur Affichez le signal de la source d’entrée désirée. 7. -
Page 16: Connexions
Connexions REMARQUE : Ne branchez/débranchez aucun câble lors de la mise sous tension du moniteur ou d’un matériel externe, car cela risquerait d’entraîner une perte de l’image du moniteur. REMARQUE : Utilisez un câble audio sans résistance intégrée. Sinon, le volume sera faible. Avant d’effectuer les branchements : Tout d’abord, mettez hors tension tous les périphériques reliés et effectuez les connexions. -
Page 17: Connexion À Un Pc
Connexion à un PC La connexion d’un PC à votre moniteur vous permettra d’afficher l’image présente sur l’écran de votre micro-ordinateur. Il est possible que certaines carte graphique n’affichent pas correctement une image. Le moniteur ajuste automatiquement la fréquence du signal par défaut usine afin d’afficher une image de bonne qualité. <Fréquence du signal standard par défaut usine>... -
Page 18: Fonctionnement De Base
Fonctionnement de base Modes MARCHE et ARRET L’indicateur d’alimentation du moniteur LCD passe au vert lorsque ce dernier est sous tension et au rouge ou orange lorsque le moniteur est mis hors tension. REMARQUE : L’interrupteur principal doit se trouver sur MARCHE afi n de permettre la mise sous tension du moniteur à l’aide de la télécommande ou du bouton d’alimentation. -
Page 19: Indicateur D'alimentation
Indicateur d'alimentation Aspect de l’image DVI, VGA, DPORT Mode Voyant indicateur d’état FULL ZOOM NORMAL Position MARCHE Vert* Hors tension et VEILLE AUTO Rouge HDMI, Y/Pb/Pr, HDMI2 (fonction d’économie d’énergie) Consommation d’énergie inférieure FULL WIDE DYNAMIC ZOOM NORMAL à 0,5 W* Economie d’alimentation Orange «... -
Page 20: Osd (On-Screen-Display)
OSD (On-Screen-Display) Les informations OSD fournissent des informations telles que : la source d’entrée, la taille de l’image, etc. Appuyez sur le bouton DISPLAY (AFFICHAGE) de la télécommande pour afficher les informations OSD. Nom d’entrée Mode d’entrée audio Aspect de l’image Informations sur le signal d’entrée Informations sur la sous-image Mode Image... -
Page 21: Commandes Osd (On-Screen-Display)
Commandes OSD (On-Screen-Display) REMARQUE : selon le modèle ou l’équipement facultatif, certaines fonctions peuvent ne pas être disponibles. Source d'entrée Icônes du menu principal Elément du menu principal Paramètres de réglage Sous-menu THANK YOU FOR SAVING THE ENVIRONMENT. CARBON FOOTPRINT 86.0 % PICTURE MODE Select... -
Page 22: Image
SIM. DICOM Courbe GSDF DICOM simulée pour le type LCD. PROGRAMMABLE1, 2, 3 Une courbe gamma programmable peut être téléchargée en utilisant le logiciel NEC facultatif. PARAM. FILM REMARQUE : lorsque l’ENTREE2 de SUPER est sélectionnée sous MODIFICATION ENTREE et affichée, cette fonction ne peut pas être modifiée. -
Page 23: Audio
PHASE Règle le « bruit » visuel sur l’image. Entrées VGA, Y/Pb/Pr uniquement RESOLUTION H. Règle la taille horizontale de l’image. Entrées VGA uniquement RESOLUTION V. Règle la taille verticale de l’image. Entrées VGA uniquement RESOLUTION EN ENTREE En cas de problème de détection du signal, cette fonction oblige le moniteur à afficher le signal à la AUTO Entrées VGA uniquement résolution désirée. -
Page 24: Calendrier
GRAVES Pour accentuer ou réduire le son basses fréquences. Appuyez sur le bouton + pour augmenter les graves. Appuyez sur le bouton - pour diminuer les graves. SURROUND Son surround artificiel. ARRET REMARQUE : la sortie audio est désactivée lorsque cette fonction est activée. AUDIO IDI Sélectionne la source audio Image dans image. -
Page 25: Osd
FUSIONNER Permet de définir la transparence du message texte (0 : transparent, 100 : opaque). DETECTION Active la détection automatique du message texte. FONDRE Active le fondu du message texte. REINITIALISER Réinitialise les options PIP sur leurs paramètres d’usine, sauf ASPECT et ENTREE SUB. LANGUE Sélectionnez la langue de l’OSD. - Page 26 REGLAGE VERROUILL IR Empêche que le moniteur soit contrôlé par une télécommande sans fil. UNLOCK Lorsque le réglage ACTIVATE (ACTIVER) est sélectionné, tous les paramètres sont activés. (DEVER) REMARQUE : REGLAGE VERROUILL IR est une fonction uniquement applicable aux boutons de la télécommande sans fil.
-
Page 27: Protection Affichage
PROTECTION AFFICHAGE ECONOMIE D’ENERGIE Définit le temps d’attente du moniteur avant de passer en mode économie d’énergie après une perte de VEILLE AUTO signal. REMARQUE : lors de la connexion du DVI, il est possible que la carte graphique n’interrompe pas l’envoi de données numériques, même si l’image a disparu. -
Page 28: Option Avancee1
MASQUE SUBNET Définissez le numéro de masque de sous-réseau du réseau connecté au moniteur lorsque « MANUEL » 255.255.255.0 est sélectionné pour [REGLAGE IP]. PASSERELLE PAR Définissez la passerelle par défaut du réseau connecté au moniteur lorsque « MANUEL » est 0.0.0.0 DEFAUT sélectionné... - Page 29 PARAMETRE TERMINAL MODE DVI Permet de sélectionner le type d’équipement DVI-D connecté à l’entrée DVI. Sélectionnez « DVIHD » si DVI-HD un lecteur de DVD ou un ordinateur, nécessitant une authentifi cation HDCP, est connecté. Sélectionnez « DVI-PC » si un ordinateur ne nécessitant pas une authentifi cation HDCP est connecté. D-SUB MODE Sélectionne le type de signal associé...
-
Page 30: Option Avancee2
120 Hz (non réglable) PANNEAU TACTILE (non réglable) REINITIALISER Réinitialise les paramètres suivants dans le menu OPTION AVANCEE pour revenir aux paramètres d'usine : ENTREE DETECTEE (sauf la priorité des signaux d’entrée), MODIFICATION ENTREE (sauf pour ENTREE1 et ENTREE2), PARAMETRE TERMINAL, DESENTRELACE, SYSTEME DE COULEUR, SURBALAYAGE, AUDIO sous REGLAGE OPTION. -
Page 31: Durée De Vie Prolongée De L'affichage
être mis hors tension pendant une heure pour effacer l’image. Comme pour tous les équipements d’affichage personnels, NEC DISPLAY SOLUTIONS vous recommande d’afficher des images ou d’utiliser un économiseur d’écran animé(es) à intervalles réguliers chaque fois que l’écran est en veille ou d’éteindre le moniteur lorsqu’il n’est pas utilisé. -
Page 32: Fonction De La Télécommande
Fonction de la télécommande FONCTION ID TELECOMMANDE Monitor ID :1 Monitor ID :2 Monitor ID :3 ID TELECOMMANDE La télécommande peut être utilisée pour contrôler jusqu’à 100 moniteurs individuels à l’aide La télécommande La télécommande La télécommande du mode ID TELECOMMANDE. Le mode ID TELECOMMANDE fonctionne en association fonctionne fonctionne fonctionne... -
Page 33: Contrôle À Distance Du Moniteur Via Une Interface Rs-232C
Contrôle à distance du moniteur via une interface RS-232C Il est possible de contrôler ce moniteur LCD en lui connectant un PC doté d’une connexion RS-232C. Les fonctions pouvant être contrôlées par un PC sont : • La mise sous/hors tension. •... - Page 34 2) Diagramme des commandes de contrôle Pour les autres commandes, voir le fichier « External_Control.pdf » sur le CD-ROM. Fonction (ID moniteur = 1) Données code Position MARCHE 01 30 41 30 41 30 43 02 43 32 30 33 44 36 30 30 30 31 03 73 0d Position ARRET 01 30 41 30 41 30 43 02 43 32 30 33 44 36 30 30 30 34 03 76 0d Sélectionner une source d’entrée DisplayPort...
-
Page 35: Contrôle Du Moniteur Lcd Via La Commande Lan
Contrôle du moniteur LCD via la commande LAN Connexion à un réseau En utilisant un câble LAN, vous pouvez indiquer les paramètres réseau et les paramètres de notification par e-mail grâce à une fonction de serveur HTTP. Pour utiliser une connexion LAN, vous devez attribuer une adresse IP. Exemple de connexion LAN : Serveur REMARQUE : utilisez un câble LAN de... -
Page 36: Préparation Avant L'utilisation
Exemple 1 : lorsque le nom d’hôte du moniteur a été défini sur « pd.nec.co.jp », vous pouvez accéder au réseau en entrant http://pd.nec.co.jp/index.html en tant qu’adresse ou dans la colonne de l’URL. -
Page 37: Paramètre Réseau
Paramètre réseau Cliquez sur « NETWORK » situé à gauche de la page HOME. IP SETTING Pour régler l’ADRESSE IP. (REGLAGE IP) AUTO : Assigner automatiquement une adresse IP. MANUEL : Définir l’adresse IP du réseau connecté au moniteur. REMARQUE : contactez l’administrateur de votre réseau pour obtenir l’adresse IP si [AUTO] est sélectionné... -
Page 38: Paramètre E-Mail
Paramètre e-mail Cliquez sur « MAIL » situé à gauche de la page HOME. Cette option permet d’envoyer à l'ordinateur un message d’erreur par e-mail lorsque le LAN avec câbles est utilisé. Une notification avec le message d’erreur est envoyée lorsqu’une erreur se produit sur le moniteur. ALERT MAIL (NOTIFICATION Sélectionnez [ENABLE] pour activer la fonction Notification par e-mail. - Page 39 Liste de messages d’erreur et d’alertes Numéro d’erreur Message de Explication Mesures * Code erreur l’alerte par e-mail L’alimentation du moniteur ne Alimentation anormale en mode de veille Contactez votre fournisseur. 70h ~ 7Fh fonctionne pas normalement. 80h ~ Fh Le ventilateur s’est arrêté...
-
Page 40: Paramètre Snmp
Paramètre SNMP Cliquez sur « SNMP » situé à gauche de la page HOME. Cette fonction permet d’obtenir l’état et de contrôler un moniteur via le réseau. Version : SNMP v1 Texte brut authentifié par nom de communauté, pas de renvoi de message de confirmation de Trap. SNMP v2c Texte brut authentifié... - Page 41 Paramètre AMX Cliquez sur « AMX » situé à gauche de la page HOME. AMX BEACON Activer/désactiver pour la détection de AMX Device Discovery lors de la connexion à un réseau pris en charge par le système de contrôle NetLinx d’AMX. ASTUCE : Lors de l’utilisation d’un appareil prenant en charge AMX Device Discovery, le système de contrôle AMX NetLinx reconnaît l’appareil et télécharge le module Device Discovery approprié...
-
Page 42: Paramètre Network Password (Mot De Passe Réseau)
Paramètre Name (Nom) Cliquez sur « NAME » situé à gauche de la page HOME. MONITOR Défi nissez un nom pour le moniteur. Le nom doit compter 16 caractères maximum. La valeur par NAME (NOM DU défaut est le nom du modèle. MONITEUR) HOST NAME Entrez le nom d’hôte du réseau connecté... - Page 43 Paramètre Memo Cliquez sur « MEMO » situé à gauche de la page HOME. Définissez un titre et un message. TITLE (TITRE) Le titre doit compter 24 caractères maximum. MESSAGE Le message doit compter 240 caractères maximum. MEMO PASSWORD « 0000 » est le paramètre par défaut. (MOT DE PASSE MEMO) MEMO PASSWORD...
-
Page 44: Point Zoom
POINT ZOOM L’utilisation du bouton « SET/POINT ZOOM » de la télécommande permet d’agrandir une partie d’image. Appuyez sur le bouton CH+/- pour faire un zoom vers le haut ou le bas. L’image peut être agrandie entre 1 et 10 fois. 1 Appuyez sur le bouton [SET/POINT ZOOM] de la télécommande. -
Page 45: Caractéristiques
Interface de montage à la norme VESA (FDMIv1) : permet de fixer le moniteur LCD sur tout support ou bras de montage tiers de norme VESA (FDMIv1). NEC recommande l'utilisation d'une interface de montage en conformité avec les normes nord- américaines TÜV-GS et/ou UL1678. -
Page 46: Résolution Des Problèmes
• Il est possible qu’une panne se soit produite. Contactez votre le manuel de votre carte graphique ou de votre système pour revendeur NEC DISPLAY SOLUTIONS autorisé. modifier le mode graphique). • Si le moniteur s’éteint pour cause de température interne •... -
Page 47: Caractéristiques - E705
Caractéristiques - E705 Spécifications du produit Module LCD 70”/176,56 cm diagonal Résolution : 1 920 x 1 080 Couleur : Plus de 16 millions de couleurs (selon la carte graphique utilisée) Fréquence Horizontale : 15,625 / 15,734 / 26,973 / 28,125 kHz, 31,5 kHz - 91,1 kHz (entrée analogique) 15,0 kHz - 91,1 kHz (entrée numérique) -
Page 48: Caractéristiques - E805
Caractéristiques - E805 Spécifications du produit Module LCD 80”/203,22 cm diagonal Résolution : 1 920 x 1 080 Couleur : Plus de 1073 millions de couleurs (selon la carte graphique utilisée) Fréquence Horizontale : 15,625 / 15,734 / 26,973 / 28,125 kHz, 31,5 kHz - 91,1 kHz (entrée analogique) 15,0 kHz - 91,1 kHz (entrée numérique) Verticale : 24,0 / 25,0 / 30,0 Hz, 50,0 - 85,0 Hz (entrée analogique) -
Page 49: Caractéristiques - E905
Caractéristiques - E905 Spécifications du produit Module LCD 90”/228,66 cm diagonal Résolution : 1 920 x 1 080 Couleur : Plus de 1073 millions de couleurs (selon la carte graphique utilisée) Fréquence Horizontale : 15,625 / 15,734 / 26,973 / 28,125 kHz, 31,5 kHz - 91,1 kHz (entrée analogique) 15,0 kHz - 91,1 kHz (entrée numérique) Verticale : 24,0 / 25,0 / 30,0 Hz, 50,0 - 85,0 Hz (entrée analogique) -
Page 50: Brochage
Brochage 1) Entrées multiples analogiques (MiniDsub15 broches) : VGA, Y/Pb/Pr N° de broche Rouge, Y/Pb/Pr_Pr Vert, Y/Pb/Pr_Y Bleu, Y/Pb/Pr_Pb Mini D-SUB 15 broches (côté moniteur) DDC-GND Rouge-GND Vert-GND Bleu-GND +5 V (DDC) DDC-SDA H-SYNC V-SYNC DDC-SCL 2) Entrée RS-232C N° de broche D-SUB 9 broches (côté... -
Page 51: Informations Du Fabricant Sur Le Recyclage Et L'énergie
Des sites de recyclage spécialisés s’assurent que les composants nocifs pour l’environnement soient correctement manipulés et éliminés. Pour garantir le meilleur recyclage possible de nos produits, NEC DISPLAY SOLUTIONS propose diverses procédures de recyclage et émet des recommandations quant à la manipulation du produit dans le respect de l’environnement lorsqu’il est arrivé... - Page 52 Union européenne : le symbole représentant une poubelle recouverte d’une croix indique que les batteries ne doivent pas être mêlées aux déchets ordinaires. En effet, les batteries usagées font l’objet d’un traitement et recyclage particulier, et ce dans le respect de la législation en vigueur. Conformément à...
