20
fr | Installation
Sur la puissance entrante totale (60 VA), 5 VA seront
consommés par le contrôleur. 55 VA restent disponibles pour
la prise en charge des périphériques externes. Sur ces 55 VA,
25 VA peuvent être utilisés pour une charge constante (par
ex., un lecteur de carte), les 30 VA restants étant destinés à
une utilisation intensive occasionnelle (par ex., un ouvre-
porte).
4.8
Interface RS-485
L'extension est connectée au contrôleur à l'aide du bus du module d'extension RS-485.
Cette interface sera également utilisée pour connecter d'autres extensions.

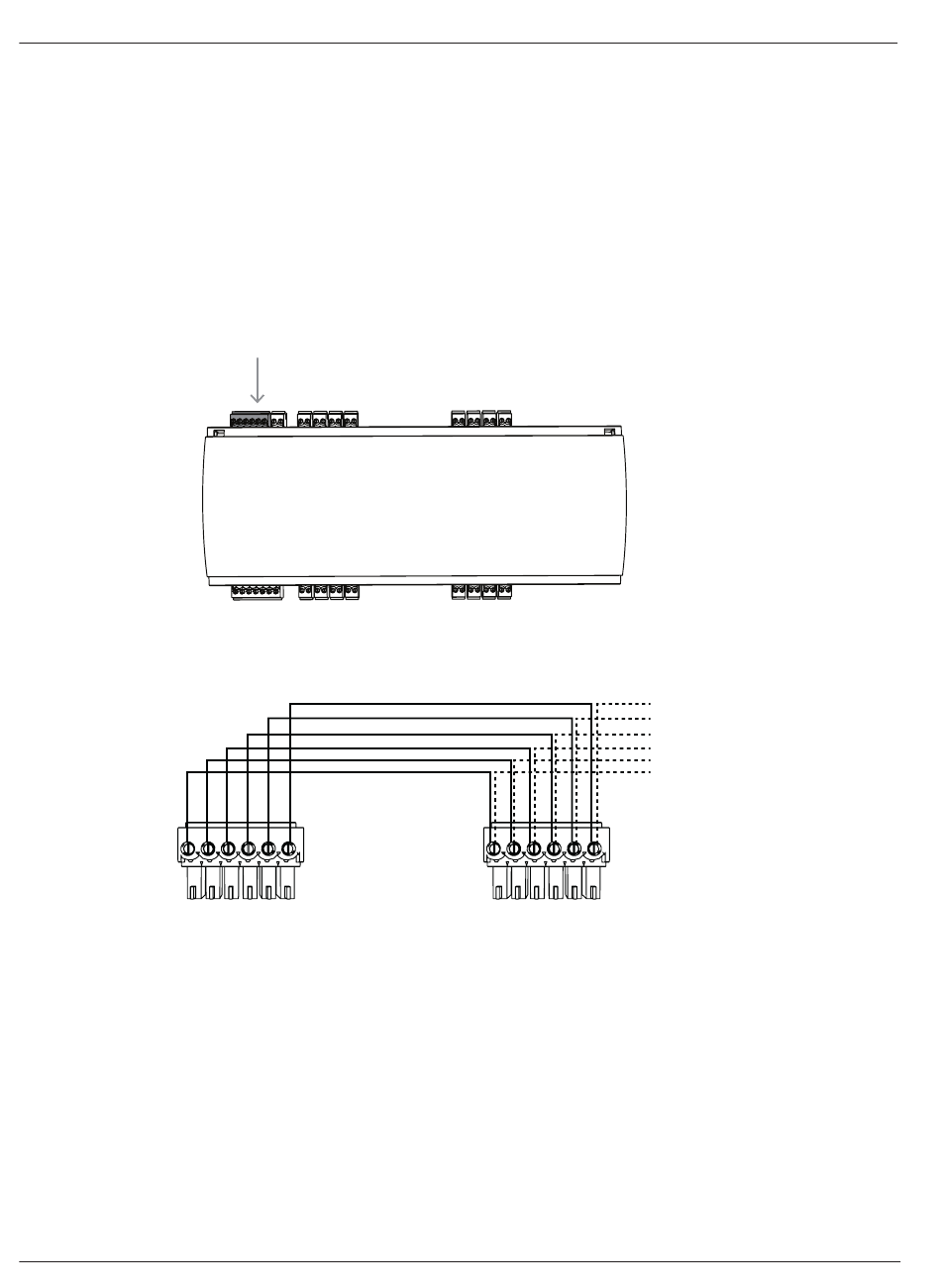

Figure 4.9: Bus du module d'alimentation interne
Pour des entrées et sorties supplémentaires, chaque contrôleur peut être connecté à un
maximum de 3 extensions, par exemple pour le contrôle des ascenseurs.
1 2 3 4 5 6
Figure 4.10: Connexion d'un module d'extension à un contrôleur
2024-03 | V02 |
AMC2
1 2 3 4 5 6
AMC2 ...-EXT
Guide d'installation
Carte d'extension 16 entrées
Bosch Security Systems B.V.
