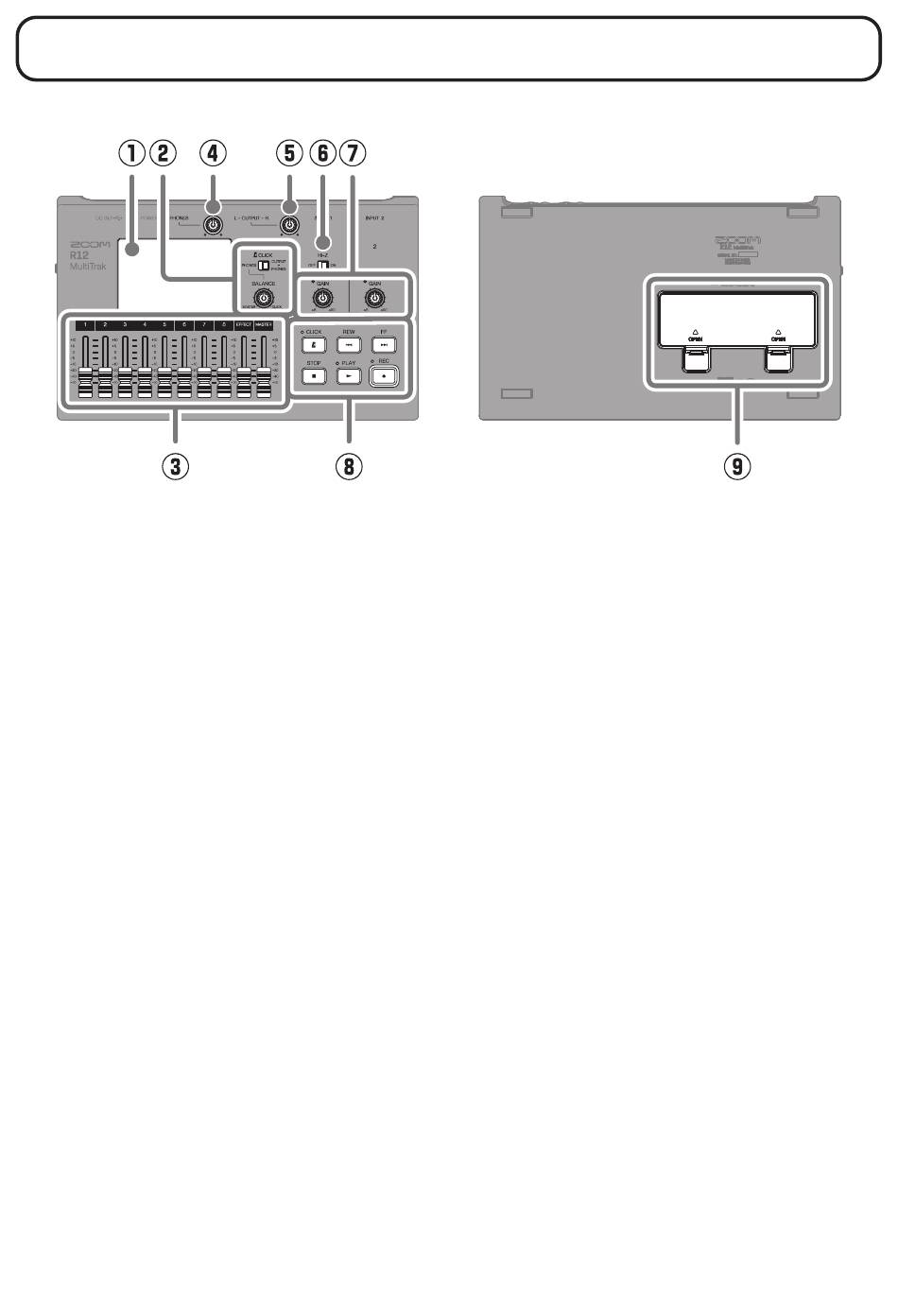

Fonctions des parties
■ Face supérieure
① Écran tactile
Affiche différents types d'informations et
permet le contrôle au doigt.
② Sélecteur CLICK / bouton BALANCE
Lorsque le sélecteur CLICK est du côté
PHONES, utilisez le bouton BALANCE pour
régler la balance entre les signaux MASTER
et CLICK émis par la prise de sortie pour
casque (PHONES).
③ Faders de canal/EFFECT/MASTER
Faders de canal : règlent dans une plage
allant de −∞ à +10 dB le niveau du signal
de chaque piste.
Fader EFFECT : règle le niveau de retour de
la boucle d'effet dans une plage allant de
−∞ à +10 dB.
Fader MASTER : règle le niveau des signaux
produits par les prises de sortie OUTPUT
et PHONES dans une plage allant de −∞ à
+10 dB.
④ Bouton de volume de sortie PHONES
Règle le volume de sortie casque (PHONES).
⑤ Bouton de volume de sortie OUTPUT
Règle le volume de la sortie OUTPUT.
⑥ Sélecteur de haute impédance Hi-Z
Active/désactive la haute impédance pour
l'entrée INPUT 1. Activez-la si la guitare ou
la basse connectée la nécessite.
■ Face inférieure
⑦ Voyants PEAK/ boutons GAIN d'entrée
Utilisez ces boutons de gain d'entrée pour
régler les signaux entrants. Réglez-les pour
que les indicateurs de crête (voyants PEAK)
ne s'allument pas.
⑧ Autres touches
CLICK : active/désactive (On/Off) le son du
métronome. Le voyant s'allume quand il est
activé.
REW : fait reculer la position de lecture
d'une unité de règle. Maintenir la touche
pressée pour une recherche vers l'arrière.
FF : fait avancer la position de lecture d'une
unité de règle. Maintenir la touche pressée
pour une recherche vers l'avant.
STOP : arrête l'enregistrement/lecture.
Appuyer à l'arrêt pour ramener la tête
d'enregistrement/lecture au début du
projet.
PLAY : lance/met en pause la lecture des
fichiers enregistrés. Le voyant s'allume
pendant la lecture.
REC : lance l'enregistrement. Le voyant
s'allume pendant l'enregistrement.
⑨ Capot du compartiment des piles
Ouvrez-le pour installer ou retirer les
piles AA.
10
