Manuels Connexes pour Circutor CIR-e+
Sommaire des Matières pour Circutor CIR-e+

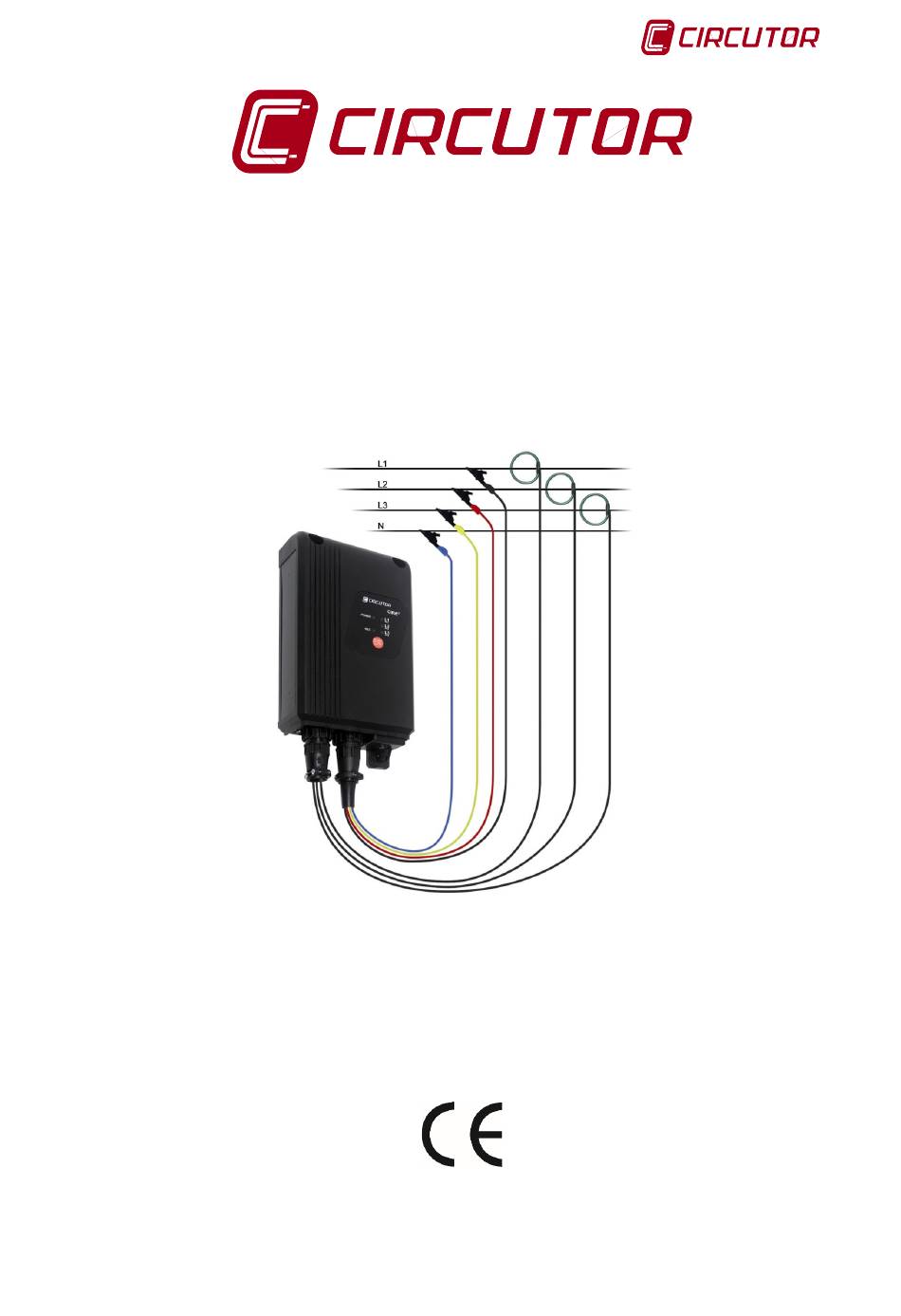

- Page 1 CIR-e+ Analyseur de réseaux CIR-e MANUEL D’INSTRUCTIONS (M062B01-02-16A) Manuel d’instructions Page 1 de 56...
- Page 2 CIR-e+ HISTORIQUE DES RÉVISIONS Date Révision Description 12/2014 M062B01-02-14A Version initiale Changement dans paragraphes: 10/2016 M062B01-02-16A 4.- 6.3.2.1 - 8 Page 2 de 56 Manuel d’instructions...
- Page 3 Le délai de la garantie CIRCUTOR est de deux ans à compter de la date d’achat et celle-ci est limitée au remboursement du prix d’achat, à la réparation gratuite ou au remplacement de l’équipement défectueux, si celui-ci est retourné...
- Page 4 CIR-e+ Page 4 de 56 Manuel d’instructions...
- Page 5 5.1 P RECAUTIONS CONFIGURATION ET MISE EN MARCHE ....................17 ..................17 6.1 C CIR- ONNEXION ET ENREGISTREMENT EN Accès au site CIR-e+Web ....................... 18 6.1.1 .- Enregistrement ..........................18 6.1.2 (XCG) : ................. 20 6.2 T ’ ELECHARGEMENT DU FICHIER D IDENTIFICATION .- Menu d’information personnelle d’utilisateur sur le web ............
- Page 6 CIR-e+ CHANGEMENT DE LA BATTERIE ......................50 MISE À L’HEURE DE L’ÉQUIPEMENT ....................51 MAINTENANCE ET SERVICE TECHNIQUE ..................54 GARANTIE ..............................54 CERTIFICAT CE ............................55 Page 6 de 56 Manuel d’instructions...
- Page 7 • Manuel d’instructions. Il est recommandé de toujours utiliser les câbles et les accessoires fournis par CIRCUTOR. Dans le cas contraire CIRCUTOR ne se rend pas responsable de possibles problèmes de fonctionnement ou de sécurité Stockage Pour le stockage de l’équipement, il faut suivre les recommandations suivantes : •...

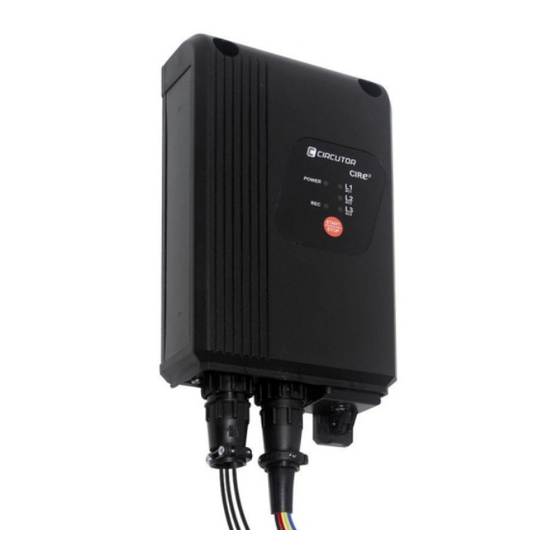

- Page 8 CIR-e+ DESCRIPTION DE L’ÉQUIPEMENT CIR-e+ est un dispositif pour la mesure et l’enregistrement de paramètres électriques du réseau électrique. L’équipement a été conçu en intégrant les technologies les plus récentes et il offre les prestations les plus avancées du marché. Du point de vue mécanique, l’équipement a été...
- Page 9 CIR-e+ 6.4 Insertion de la carte SD, pour la position de cette dernière. Le connecteur RS-232, Réservé à de possibles demandes de mise à jour de la version du micrologiciel de l’équipement, de la part de l’utilisateur. Le DEL POWER allumé indique que l’équipement est alimenté. S’il est éteint, l’équipement n’est pas alimenté.
- Page 10 CIR-e+ CARACTÉRISTIQUES TECHNIQUES Instrument de mesure Circuit d’alimentation (connecteur B câbles marron et vert) Tension alternative 100…400 Vca Tension continue 70…315 Vdc Fréquence 50 / 60 Hz Consommation 9 V·A Sécurité / Isolement Catégorie III – 300 Vca (selon EN 61010) Circuits de mesure (FE signifie fond d’échelle) 10…400 Vca (Phase - Neutre) Plage de mesure en tension...
- Page 11 CIR-e+ Pinces de courant (Connecteur A) Plage de mesure de courant selon pince et échelle sélectionnée. Pince Échelle Plage (2,5...100%) L1/sc1 200 A 5…200 A E-FLEX 54 cm (Voir note 1) L2/sc2 2 000 A 50...2 000 A L3/sc3 20 000 A 500...20 000 A Kit CP- 5A 0,05…5 A...
- Page 12 CIR-e+ Caractéristiques ambiantes de l’ensemble Température de travail 10…50 ºC Température de stockage -10…65 ºC Altitude maximale 2 000 m Humidité maximale. 95 % HR sans condensation Caractéristiques mécaniques Degré de protection IP 53 (IEC 60529) Poids net (seulement CIR-e+) 0,677 kg Poids brut (avec emballage) 0,733 kg...
- Page 13 CIR-e+ Paramètres mesurés et enregistrés Les paramètres qui sont mesurés et enregistrés par le CIR-e+ ne peuvent pas être sélectionnés. Pour la mesure dans un système triphasé, ce sont ceux montrés sur le Tableau 3-1. Dans le cas de mesure dans un système monophasé, seuls les paramètres de la phase L1 et les énergies sont enregistrés, le reste est enregistré...
- Page 14 CIR-e+ Paramètre Symbole Max / Min Déséquilibre I Kd I Asymétrie I Ka I Qualité Surtensions Creux de tension Interruptions (*) La valeur par défaut des angles est 1 lorsqu’aucune entrée de V, I n’est détectée NORMES NORMES DE SÉCURITÉ ÉLECTRIQUE IEC 60664-1 Isolement d’équipements en basse tension IEC 61010-1 Sécurité...
- Page 15 énergétiques dans l’application CIR-e+ Web sont cédés. L’application est située sur un serveur Internet, dont le service est actif 24 heures sur 24, les 365 jours de l’année sur l’adresse http://cir-e3.circutor.com. Installation : L’analyseur permet son installation et l’analyse sur des réseaux monophasés, réseaux triphasés équilibrés (3 fils) ou déséquilibrées (4 fils).
- Page 16 CIRCUTOR, SA. Ne pas manipuler le connecteur aérien lorsque les bornes sont connectées à une source de tension. Il est recommandé d’utiliser l’équipement de protection individuelle pour manipuler et connecter l’équipement et suivre la procédure...
- Page 17 Connexion et enregistrement en CIR-e+ web CIRCUTOR recommande à l’utilisateur de s’enregistrer sur le web afin de pouvoir recevoir l’information nécessaire pour disposer d’un équipement actualisé avec les dernières versions. Le site web est un outil d’analyse et d’exploitation des fichiers enregistrés par l’analyseur CIR- e+.
- Page 18 « Send » 6.1.2 .- Enregistrement Dans le cas où l’utilisateur aurait accès pour la première fois à CIR-e+Web, il doit remplir le formulaire d’inscription de l’applicatif. Sa fonction est celle de réserver un espace sur l’adresse web, pour que l’utilisateur puisse réaliser les fonctions d’envoi et d’exploitation des données...
- Page 19 CIRCUTOR, S.A. ne se rend pas responsable d’une mauvaise interprétation des données envoyées à l’outil d’affichage ou d’un enregistrement défectueux de celles-ci. CIRCUTOR, S.A. ne se rend pas responsable vis-à-vis de vous ou de tiers des dommages dérivés de la perte de données envoyées au web.
- Page 20 CIR-e+ d’enregistrement, l’utilisateur dispose d’accès au site CIR-e+Web, en pouvant envoyer jusqu’à 10 fichiers et réaliser un nombre illimité d’accès pour consulter et exploiter l’information envoyée au serveur. Si on sélectionne « Cancel », le processus d’enregistrement est annulé de la part de l’utilisateur et l’application revient à...
- Page 21 CIR-e+ Fig. 6-5.- Téléchargement du fichier de application L’emplacement de destination doit être le répertoire racine de la carte SD. Le même emplacement où doit se trouver l’application de configuration CIR-e.exe. 6.2.1 .- Menu d’information personnelle d’utilisateur sur le web Une fois que l’on a accédé...
- Page 22 Comme nous l’avons expliqué dans la section 0, dans ce sous-menu est généré le fichier qui identifie l’utilisateur propriétaire des données et l’adresse d’envoi de ces dernières à l’application CIR-e+Web. Moyennant l’option « Download application file», le téléchargement de ce dernier est permis.
- Page 23 SD et qui a pour nom le numéro de série de l’équipement et l’extension xst. Dans le cas de ne pas disposer de l’application de configuration, celle-ci est également disponible sur le site web http://cir-e3.circutor.com, dans le menu « Information d’utilisateur ».
- Page 24 CIR-e+ Fig. 6-12.- Fenêtre en exécutant pour la première fois CIR-e.exe 6.3.2 Options de menu. L’application dispose de 4 boutons avec différentes fonctions. Le bouton « Config», « Connect » « Exit » et «Send to Web ». 6.3.2.1 Config L’option configurer, permet de créer un nouveau fichier de caractéristiques d’une installation pour un CIR-e+.
- Page 25 CIR-e+ Fig. 6-13.- Fenêtre de configuration Les champs sont destinés à l’introduction par l’utilisateur des paramètres suivants : Report name: Permet d’introduire un nom de fichier à mode d’identificateur. Le champ est limité à 16 caractères. À mode d’exemple, l’utilisateur peut introduire le nom du lieu où la mesure sera réalisée.
- Page 26 CIR-e+ La configuration des relations de transformation en tension a une limite, qui dépend des conditions suivantes : 1º. Valeur de primaire de tension : entre 1 et 220 000 2º. Valeur de secondaire de tension entre 1 et 999 3º.
- Page 27 Interruption hysteresis : La valeur définie d’hystérèse est de 2 % 6.3.2.2 Connect Une autre option est « Connecter ». Cette option s’ouvre automatiquement avec la page principale de l’application CIR-e+Web, dans le cas de disposer d’une connexion à Internet. Manuel d’instructions Page 27 de 56...
- Page 28 Le bouton « Send to Web» sera expliqué en détail dans la section 6.9 Envoi de données à CIR- e+Web. Sur ce point du manuel, une référence est faite à l’envoi des données enregistrées par l’analyseur à l’application CIR-e+Web d’affichage de données. Insertion de la mémoire SD Une fois que la création du fichier de configuration de l’analyseur est réalisée et que celui-ci est...
- Page 29 CIR-e+ TRÈS IMPORTANT : Vous devez attendre 12 secondes avant de commencer l’enregistrement ; après avoir introduit la carte SD de mémoire dans l’équipement. Dans le cas où la période d’enregistrement souhaitée serait terminée et où l’enregistrement serait arrêté avec le bouton START/STOP, il est recommandé d’attendre 5 secondes avant d’extraire la carte de mémoire.
- Page 30 CIR-e+ y a dans le connecteur « A », sont des capteurs de courant à multi-échelle, l’analyseur indique à l’utilisateur que l’étape suivante est de sélectionner l’échelle de courant souhaitée (sélection entre celles que permettent les pinces connectées). Le processus commence avec un clignotement simultané...
- Page 31 CIR-e+ Le code de couleurs des phases et du neutre peut changer en fonction du code de l’équipement. Il y a deux types de câbles, Européen et RYBLB. Sur le tableau, les codes de couleurs sont montrés pour les deux cas. Les schémas de connexions de l’analyseur montrent les connexions finales des tensions et des capteurs de courant.
- Page 32 CIR-e+ 6.5.1.2 Diagramme de connexion en triphasé (3 fils) Fig. 6-19.- Diagramme de connexion en triphasé 3 fils 6.5.1.3 Diagramme de connexion en triphasé (4 fils) Fig. 6-20.- Diagramme de connexion en triphasé 4 fils Dans le cas d’avoir les pinces E-FLEX connectées, type multi-échelle, après avoir donné l’alimentation à...
- Page 33 CIR-e+ 6.5.2 Sélection d’échelle en pinces multi-échelle (E-FLEX 54cm) Après avoir inséré les connecteurs de tension et alimenté l’équipement, celui-ci allume le DEL POWER, et procède à la recherche et à la reconnaissance des pinces de courant connectées. Dans le cas où des pinces de courant multi-échelle (E-FLEX 54cm) seraient connectées, l’utilisateur doit procéder à...
- Page 34 CIR-e+ appuie sur START/STOP pendant plus de 3 secondes, l’équipement démarre ou arrête l’enregistrement, toujours sur le même fichier. En aucun cas, l’équipement ne créera des duplicatas de fichiers ou avec des noms différents pour chacun des enregistrements. Si l’équipement perd l’alimentation en étant en mode START et d’enregistrement de données, lorsque l’alimentation revient, il est réinitialisé...
- Page 35 CIR-e+ Facteur de puissance (FP.).inférieur à 0,5 (angle > 60º). Par le fait que l’indication de mauvaises connexions peut être due à de mauvaises connexions sur les pinces de tension ou sur les pinces de courant, il est recommandé de suivre la procédure suivante : 1º...
- Page 36 CIR-e+ Fig. 6-23.- Indication de sens de courant source-charge Maintenant, placez les pinces de courant et observez à nouveau les indications des DEL L1/sc1, L2/sc2 et L3/sc3 du CIR-e+. Ceux-ci nous donneront des indications sur une possible mise en place erronée des pinces de courant. Pour interpréter correctement les messages qui sont donnés par les DEL, il est recommandé...
- Page 37 Para transférer les données enregistrées sur la carte de mémoire SD, à l’application d’exploitation CIR-e+Web, arrêter tout d’abord le CIR-e+, en appuyant sur la touche STOP pendant 3 s ou plus. Assurez-vous que le CIR-e+ est en STOP et extraire la mémoire SD. Voir section 6.7.
- Page 38 CIR-e+ Envoi de données à l’applicatif CIR-e+Web La taille maximale d’un fichier pour pouvoir l’envoyer à l’outil web est de 64 Mb. Pour des fichiers de plus grande taille, il faut utiliser le logiciel Power Vision ou Power Vision Plus.
- Page 39 CIR-e+ Dans le cas où il existerait un problème en envoyant les données, parce que le fichier a une taille excessive ou parce que le fichier des données (extension *.std sur le répertoire racine de la carte de mémoire) n’est pas trouvé, l’application montre le message d’erreur suivant, Fig. 6-31.
- Page 40 Une fois que l’utilisateur aura introduit sur la ligne du navigateur l’adresse décrite antérieurement, la page montre l’écran suivant d’accès à l’application. Fig. 6-33.- Accès aux fichiers dans CIR-e+Web Para avoir accès à son compte et afficher les rapports envoyés, l’utilisateur enregistré dans l’application doit remplir les espaces destinés aux données d’accès avec les mêmes données...
- Page 41 CIR-e+ Fig. 6-34.- Liste des fichiers dans CIR-e+ Web L’information présentée sur cet écran peut être classée dans l’ordre ascendant ou descendant pour chacun des titres décrits sur l’en-tête des colonnes (date finale d’enregistrement, date d’arrivée, titre du rapport ou numéro de série). Pour ce faire, cliquer sur la flèche de l’en-tête de la colonne souhaitée.
- Page 42 CIR-e+ Fig. 6-36.- Menu de sélection de paramètres Type de filtrage : Menu utilisé pour filtrer l’information que l’on souhaite afficher. Il a deux options, comme le montre la figure. Celle standard et celle des harmoniques. Fig. 6-37.- Options de filtrage sur le menu de sélection des paramètres. 6.10.3.1 .- Type de filtrage Standard : Le filtrage standard permet de sélectionner sous une forme individuelle chaque variable qui est enregistrée.
- Page 43 CIR-e+ Fig. 6-39.- Options de la variable à montrer Si le mode standard est utilisé, l’affichage des paramètres est graphique (Fig. 6-41) : Fig. 6-40.- Exemples de représentation des variables choisies 6.10.3.2 .- Type de filtrage des harmoniques : L’information qui est montrée lorsque l’utilisateur sélectionne le mode de filtrage des harmoniques, est par graphiques à...
- Page 44 CIR-e+ Le menu des harmoniques permet aussi la sélection individuelle des variables en utilisant le menu de filtrage de la partie supérieure de l’écran, Fig. 6-37. En outre, comme le montre la Fig. 6-43, on peut sélectionner l’affichage des harmoniques de Courant, Tension ou Tous. Fig.
- Page 45 CIR-e+ Report date: C’est la date de création ou d’enregistrement des paramètres par le CIR-e+ Release date: C’est la date à laquelle a été réalisé l’envoi de données à la page CIR-e+ Web. Le reste des données que montre le menu de configuration du rapport correspond aux paramètres configurés dans l’application CIR-e.exe et qui correspondent à...
- Page 46 CIR-e+ Fig. 6-47.- Exemple de graphique après l’application de l’outil Loupe La procédure à suivre pour exporter les images qui sont montrées dans l’application web à un autre document ou format, est de « sauvegarder image comme » par l’option du bouton droit de la souris et de sauvegarder les images dans un dossier depuis lequel l’utilisateur peut récupérer postérieurement les images pour les inclure dans un rapport avec un format différent.
- Page 47 CIR-e+ ÉVÉNEMENTS DE QUALITÉ À mode d’exemple, un graphique de la possible évolution d’un signal de tension est montré, sur lequel sont observés les trois types d’événements qui sont enregistrés avec CIR-e+. Le graphique montre un événement de qualité de surtension limité dans l’intervalle de temps t0. La durée de l’événement de surtension est égale au temps durant lequel le signal se trouve en dessus de la valeur configurée pour détecter des surtensions (égal à...
- Page 48 CIR-e+ QUESTIONS FRÉQUENTES Puis-je commencer l’enregistrement dans le cas où les DEL des phases clignoteraient ? Il est recommandé, dans le cas de clignotement de DEL, de réviser l’installation pour s’assurer que les connexions sont correctes. Si, après avoir vérifié que les connexions sont correctes, les DEL continuent à...
- Page 49 Si l’équipement a une pile, il faut remplacer la pile par une nouvelle. VIDÉO D’INSTALLATION DU CIR-e CIRCUTOR, SA informe les utilisateurs de l’analyseur CIR-e+, qu’une vidéo explicative est disponible sur la façon d’installer l’équipement et sur les erreurs les plus fréquentes durant l’installation.
- Page 50 CIR-e+ 10 CHANGEMENT DE LA BATTERIE Les équipements antérieurs à 2012 ont une batterie rechargeable incorporée. Dans le cas où des problèmes de fonctionnement seraient détectés, il faut alimenter l’équipement pendant 12 heures pour le charger. Ensuite, il faut configurer l’heure de l’équipement comme indiqué au chapitre 13 - Mise à...
- Page 51 CIR-e+ 11 MISE À L’HEURE DE L’ÉQUIPEMENT Il faut alimenter et connecter l’équipement avec l’ordinateur en utilisant le câble qui est livré avec l’équipement. Ce câble dispose à une extrémité d’un connecteur d’autres broches (CIR-e) et à l’autre extrémité d’un DB-9 (PC). (Voir manuel d’instructions pour des tensions d’alimentation autorisées et un schéma de connexions) Une fois l’équipement alimenté, pour synchroniser l’horloge interne, il faut suivre les...
- Page 52 CIR-e+ Pour modifier cette heure dans le cas où elle ne coïnciderait pas avec l’heure UTC, l’utilisateur doit procéder à sélectionner l’option « Calendar » pour configurer la date et l’heure souhaitées. L’option de calendrier montre sur écran la fenêtre suivante. UTC Time.
- Page 53 CIR-e+ L’heure qui est envoyée à l’équipement est montrée sur la ligne de texte. Manuel d’instructions Page 53 de 56...
- Page 54 WEB : www.circutor.com 13 GARANTIE CIRCUTOR garantit ses produits contre tout défaut de fabrication pour une période de deux ans à partir de la livraison des équipements. CIRCUTOR réparera ou remplacera tout produit défectueux de fabrication qui serait retourné pendant la période de garantie.
- Page 55 CIR-e+ 14 CERTIFICAT CE Manuel d’instructions Page 55 de 56...
- Page 56 CIRCUTOR, SA Vial Sant Jordi, s/n 08232 - Viladecavalls (Barcelone) Tél. : (+34) 93 745 29 00 - Fax : (+34) 93 745 29 14 www.circutor.com central@circutor.com...
