Raccordement électrique
38
Les connexions sur la borne d' i nterface de sortie dans l' u nité de commande pneumatique
pour un appareil à 2 voies
Borne d'interface de sortie T3, en
bas
Broche 1
Broche 2
Borne d'interface de sortie T4, en
bas
Broche 1
Broche 2
6.8.2 Cleanfit CPA473/474
Les sondes avec fins de course pneumatiques doivent être converties en fins de course
électriques.
Surveillance de la position de la sonde
1

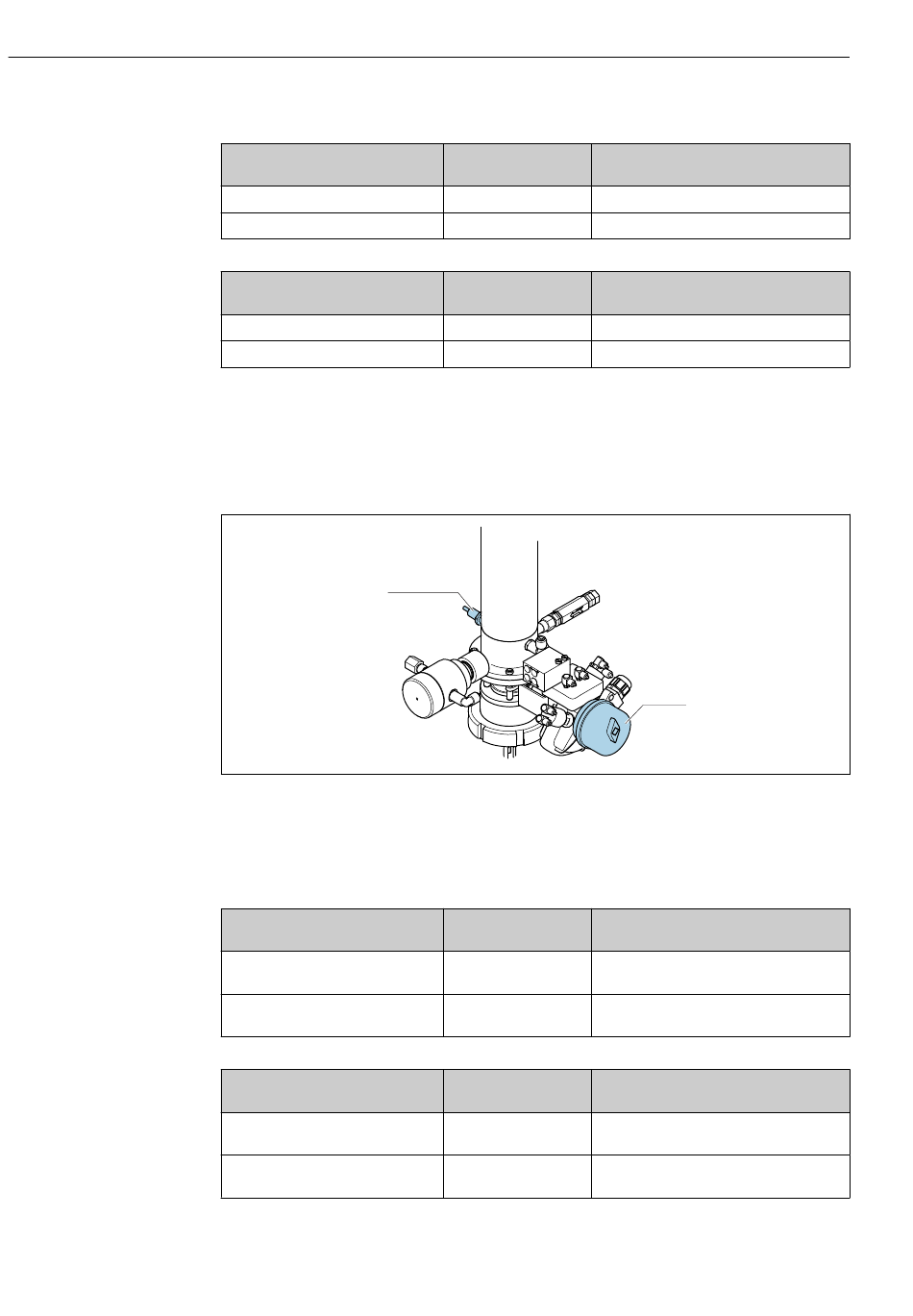

 29 Commande de l' a ir comprimé CPA473/474
‣
Fixer les connexions pour la confirmation de position dans l' u nité de commande
pneumatique comme suit :
Connexions sur la borne d' i nterface de sortie dans l' u nité de commande pneumatique
Borne d'interface de sortie T1, en
bas
Broche 1
Broche 2
Borne d'interface de sortie T2, en
bas
Broche 1
Broche 2
Fil de câble Fonction
W27, BN Fin de course du haut
W27, BU Fin de course du haut
Fil de câble Fonction
W28, BN Fin de course du bas
W28, BU Fin de course du bas
Fins de course Fonction
Pos. 2, fin de course BN Fin de course, signal retour de maintenance
sur vanne à boule
Pos. 2, fin de course BU Fin de course, signal retour de maintenance
sur vanne à boule
Fil de câble Fonction
Pos. 1, fin de course BN Fin de course, signal retour de mesure
sur sonde
Pos. 1, fin de course BU Fin de course, signal retour de mesure
sur sonde
Liquiline Control CDC90
2
A0033325
