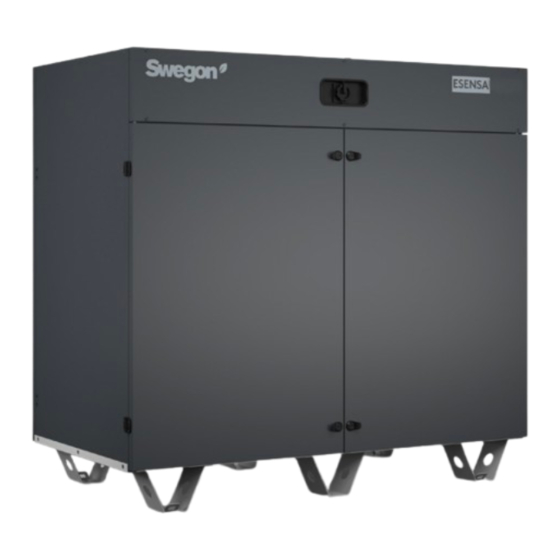

- Page 1 Instructions d’utilisation et de maintenance de la gamme ESENSA Suivez les dernières modifications de ce document sur notre site internet : www.swegon.com...
- Page 2 Toit pour installation extérieure 8. Certification ..........37 Silencieux Attache en C Filtre Toit pour installation extérieure Vert Grille double déflexion Registre multilames www.swegon.com www.swegon.com Nous nous réservons le droit de modifier les spécifications. Nous nous réservons le droit de modifier les spécifications.
- Page 3 Version horizontal droit (HR) Version vertical droit (VR) Version vertical gauche (VL) AIR EXTÉRIEUR AIR EXTRAIT AIR REJETÉ AIR SOUFFLÉ www.swegon.com www.swegon.com Nous nous réservons le droit de modifier les spécifications. Nous nous réservons le droit de modifier les spécifications.
- Page 4 2430 1745 20 V* 500 x 700 2800 2103 1106 1094 2430 * H = Horizontal / V = Vertical www.swegon.com www.swegon.com Nous nous réservons le droit de modifier les spécifications. Nous nous réservons le droit de modifier les spécifications.
- Page 5 11. Post-chauffage intégré électrique (option) 6. Filtre (mini-plis) 12. Bac à condensat (connexion hydrauique à l'opposé) 7. Filtre (mini-plis) 13. Cadre socle www.swegon.com www.swegon.com Nous nous réservons le droit de modifier les spécifications. Nous nous réservons le droit de modifier les spécifications.
- Page 6 LED ROUGE ALLUMÉE = ALARME RJ4 = Connecteur RJ12 pour sonde de pression Modbus pour CA sur air rejeté (précâblé) et détection antigel (option) www.swegon.com www.swegon.com Nous nous réservons le droit de modifier les spécifications. Nous nous réservons le droit de modifier les spécifications.
- Page 7 La pression est mesurée par une sonde située dans la gaine d’air extrait. 5 – Mode off : Arrête la CTA www.swegon.com www.swegon.com Nous nous réservons le droit de modifier les spécifications. Nous nous réservons le droit de modifier les spécifications.
- Page 8 à arriver à une température d’air rejeté • Point consigne refroidissement post- de +1°C. refroidissement présent. www.swegon.com www.swegon.com Nous nous réservons le droit de modifier les spécifications. Nous nous réservons le droit de modifier les spécifications.
- Page 9 PX Flex 13 510163 425 x 566 x 47 (2) PX Flex 20 510164 848 x 500 x 47 (4) www.swegon.com www.swegon.com Nous nous réservons le droit de modifier les spécifications. Nous nous réservons le droit de modifier les spécifications.
- Page 10 Mise à jour vers la dernière version (le manuel d’instructions et la dernière version sont disponibles sur le site • Pressostat externe connecté à l’entrée ADI2 ou ADI3. web de Swegon). - Causes : Vérification de la configuration : Dans le menu Paramètres/TACtouch, vérifiez si le paramètre « TACtouch •...
- Page 11 Initialisation de la pression de référence – Débit d’air extrait trop élevé – Limite min. du moteur Carte-mère TAC SORTIE D’ALARME SORTIE AL dPa LED ALARME Ventilateurs Statut de l’alarme ON (activé) Arrêté Reset automatique : non www.swegon.com www.swegon.com Nous nous réservons le droit de modifier les spécifications. Nous nous réservons le droit de modifier les spécifications.
- Page 12 IN7 et IN8, respectivement pour l’air soufflé et rejeté (doit être fermé). Ces contacts sont disponibles sur la carte satellite SAT IO en option (se référer au point 4.1). www.swegon.com www.swegon.com Nous nous réservons le droit de modifier les spécifications.
- Page 13 Court-circuit sonde T8 Carte-mère TAC SORTIE D’ALARME SORTIE AL dPa LED ALARME Ventilateurs Statut de l’alarme ON (activé) Reset manuel obligatoire. www.swegon.com www.swegon.com Nous nous réservons le droit de modifier les spécifications. Nous nous réservons le droit de modifier les spécifications.
- Page 14 Vitesse de rotation de l’échangeur incorrecte Carte-mère TAC SORTIE D’ALARME SORTIE AL dPa LED ALARME Ventilateurs Statut de l’alarme ON (activé) Arrêté Reset manuel obligatoire. www.swegon.com www.swegon.com Nous nous réservons le droit de modifier les spécifications. Nous nous réservons le droit de modifier les spécifications.
- Page 15 Remarque : lorsque le pilote pas à pas est remplacé, le commutateur DIP doit être remis dans la même position que précédemment. Seul le COMMUTATEUR DIP 1 a un effet et est utilisé pour déterminer le sens de rotation. www.swegon.com www.swegon.com Nous nous réservons le droit de modifier les spécifications.
- Page 16 Protection antigel de la batterie hydraulique combi (EBA+-) Carte-mère TAC SORTIE D’ALARME SORTIE AL dPa LED ALARME Ventilateurs Statut de l’alarme ON (activé) Arrêté Reset manuel obligatoire. www.swegon.com www.swegon.com Nous nous réservons le droit de modifier les spécifications. Nous nous réservons le droit de modifier les spécifications.
- Page 17 Reset automatique : oui la sonde 5 (CP mode air soufflé) et 6 (CP mode air extrait). Se reporter au schéma général de câblage TAC au point 4 : www.swegon.com www.swegon.com Nous nous réservons le droit de modifier les spécifications. Nous nous réservons le droit de modifier les spécifications.
- Page 18 Si option KWout : T° KWout = °C Si option IBA : T° IBA = °C T° IBA = °C Protection antigel : www.swegon.com www.swegon.com Nous nous réservons le droit de modifier les spécifications. Nous nous réservons le droit de modifier les spécifications.
- Page 19 #1 changement #2 ment #2 Manufacturer (and where appropriate his authorized representative): Company: Swegon Operations Belgium Address: Parc-industriel de Sauvenière 102 Chaussée de Tirlemont B5030 Gembloux Hereby declares that: Following product range(s): ESENSA PX TOP / ESENSA RX TOP / ESENSA PX FLEX...
- Page 20 FR.ESENSA.MO.20240402 Ce document est une traduction de l’original en anglais. www.swegon.com Nous nous réservons le droit de modifier les spécifications.
