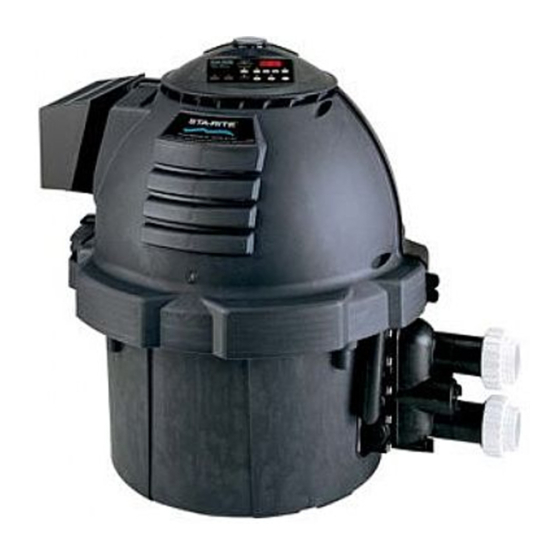

CHAUFFE-PISCINE/SPA SR
FONCTIONNANT AU GAZ
NATUREL/AU GAZ DE
PÉTROLE LIQUÉFIÉ
N O T I C E
D ' U T I L I S A T I O N
INSTALLATION, FONCTIONNEMENT ET PIÈCES
MODÈLES
200K BTU/h
333K BTU/h
400K BTU/h
INSTRUCTIONS SPÉCIALES POUR LE PROPRIÉTAIRE
Conserver cette Notice pour s'y reporter ultérieurement.
On trouvera dans cette Notice des informations sur l'installation, le
fonctionnement et l'entretien de cet appareil. Il est fortement recommandé
de lire attentivement cette Notice avant de procéder à l'installation de cet
appareil et de l'utiliser pour éviter des appels de dépannage inutiles, voire
la possibilité de blessures. De plus, la durée du produit en sera prolongée.
un incendie ou une explosion risque de se produire, ce qui peut causer des dommages matériels,
des blessures corporelles, voire la mort.
– Ne pas entreposer d'essence ni de liquides ou de vapeurs inflammables à proximité de
cet appareil ou de tout autre appareil de ce genre.
– QUOI FAIRE SI L'ON SENT UNE ODEUR DE GAZ
• Ne pas essayer d'allumer un appareil.
• Ne pas toucher à un interrupteur électrique; ne pas utiliser les appareils téléphoniques
qui se trouvent dans le bâtiment.
• Appeler immédiatement la société en se servant du téléphone d'un voisin.
• Suivre les instructions que donnera la société.
• Si la société ne peut pas être rejointe, appeler le service des incendies.
– L'installation et l'entretien de cet appareil ne doivent être effectués que par un
installateur ou une agence de réparation qualifié ou la société.
Sta-Rite Pool/Spa Group
293 Wright Street, Delavan, WI 53115
Amérique du Nord : 800-752-0183, TÉLÉC.: 800-582-2217
International: 262-728-5551, TÉLÉC.: 262-728-4461, TÉLEX: ITT 4970245
www.staritepool.com
Union City, TN • Delavan, WI • Mississauga, Ont. • Murrieta, CA
© Sta-Rite Industries, Inc. 2003
Imprimé aux États-Unis
SR200NA, SR200LP, SR200HD
SR333NA, SR333LP, SR333HD
SR400NA, SR400LP, SR400HD
Si ces instructions ne sont pas suivies exactement comme elles sont indiquées,
C E R T I F I E D
2668 039
S629 (17/1/03)
