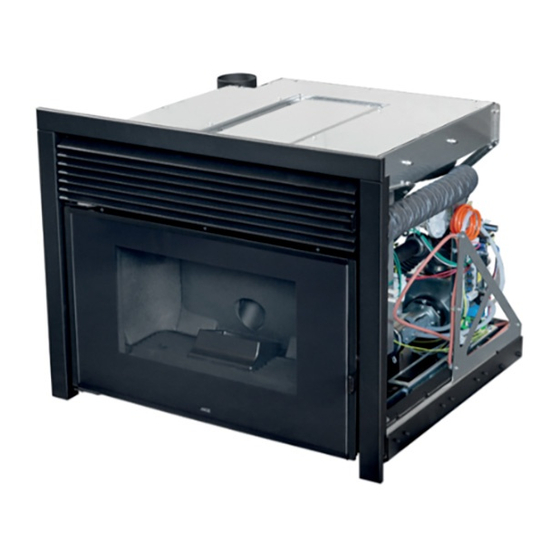

MCZ QBOX 70 AIR 8 M1 Manuel D'installation Et D'utilisation
Masquer les pouces
Voir aussi pour QBOX 70 AIR 8 M1:
- Manuel d'installation et d'utilisation (72 pages)
Manuels Connexes pour MCZ QBOX 70 AIR 8 M1
Sommaire des Matières pour MCZ QBOX 70 AIR 8 M1
- Page 1 MANUEL D’INSTALLATION ET D’UTILISATION INSERT QBOX 70 AIR 8 M1 QBOX 60 AIR 6 M1 PARTIE 1 - NORME ET ASSEMBLAGE Traductions des instructions en langue originale...
- Page 2 SOMMAIRE SOMMAIRE SOMMAIRE ........................ II INTRODUCTION ......................1 1-MISES EN GARDE ET CONDITIONS DE GARANTIE ............2 2-INSTALLATION .......................11 3-DESSINS ET CARACTÉRISTIQUES TECHNIQUES ............19 4- DÉBALLAGE ......................25 5-ENCOMBREMENTS ....................28 6-OPÉRATIONS PRÉLIMINAIRES .................31 7-EXTRACTION DU PRODUIT ..................34 8-TYPE DE FIXATION ....................38 9-ACCESSOIRES ......................44 10-CHARGEMENT DES PELLETS ..................45 11-OUVERTURE DE LA PORTE ..................47 12-BRANCHEMENT ÉLECTRIQUE.................48...
- Page 3 RÉVISIONS DE LA PUBLICATION Le contenu de ce manuel, de nature strictement technique, appartient à l’ e ntreprise MCZ Group Spa. Aucune partie de ce manuel ne peut être traduite dans une autre langue et/ou adaptée et/ou reproduite, même partiellement, sous une autre forme et/ou par un moyen mécanique, électronique, par photocopie, enregistrement ou autre, sans l’autorisation écrite préalable...
- Page 4 1-MISES EN GARDE ET CONDITIONS DE GARANTIE MISES EN GARDE POUR LA SÉCURITÉ L’installation, le branchement électrique, la vérification du • fonctionnement et l’entretien ne doivent être effectués que par un opérateur habilité. • Installer le produit en respectant les législations et réglementations en vigueur.
- Page 5 1-MISES EN GARDE ET CONDITIONS DE GARANTIE d’ e mploi sont respectées. • Éliminer les cendres de combustion en respectant les modalités prévues par la loi en vigueur. • Ne pas utiliser le produit comme si c’ é tait une échelle ou une structure d’appui. •...
- Page 6 1-MISES EN GARDE ET CONDITIONS DE GARANTIE prévus sur l’appareil doivent rester fermés. • Le produit doit être raccordé électriquement à une installation munie d’un système de mise à la terre efficace. • Éteindre le produit en cas de panne ou de mauvais fonctionnement. •...
- Page 7 1-MISES EN GARDE ET CONDITIONS DE GARANTIE • En cas de défaillance du système d’allumage, ne pas forcer l’allumage en utilisant des matériaux inflammables. • Il est interdit de charger manuellement du combustible dans le brasier. Le non-respect de cette mise en garde peut occasionner des situations de danger.
- Page 8 1-MISES EN GARDE ET CONDITIONS DE GARANTIE INFORMATIONS : • Pour toute information, en cas de problème ou de dysfonctionnement, s’adresser au revendeur ou à un personnel qualifié. • N’utiliser que le combustible déclaré par le Fabricant. • Lors du premier allumage, il est normal que le produit émette de la fumée due au premier chauffage de la peinture. Il faut donc bien aérer le local où...
- Page 9 1-MISES EN GARDE ET CONDITIONS DE GARANTIE CONDITIONS DE GARANTIE Pour connaître la durée, les termes, les conditions et les limitations de la garantie conventionnelle de MCZ, consulter la fiche cartonnée de garantie incluse avec le produit. Informations pour la gestion des déchets des équipements électriques et électroniques contenant des piles et des accumulateurs Ce symbole, qui apparaît sur le produit, les piles, les accumulateurs, leur emballage ou leur documentation, indique que le produit et...
- Page 10 1-MISES EN GARDE ET CONDITIONS DE GARANTIE MISES EN GARDE POUR L’ÉLIMINATION CORRECTE DU PRODUIT La démolition et l’ é limination du produit sont à la charge et sous la responsabilité du propriétaire qui devra agir conformément aux lois en vigueur dans son pays en matière de sécurité, de respect et de protection de l’...
- Page 11 1-MISES EN GARDE ET CONDITIONS DE GARANTIE LEGENDA O ÉLIMINER MATÉRIAUX Métal Verre Le cas échéant, l’ é liminer séparément en fonction du matériau dont il est composé: Carreaux en terre cuite ou en céramique REVÊTEMENT EXTÉRIEUR Pierre Vitrocéramique (porte du foyer) : jeter dans les déchets inertes ou dans les déchets Le cas échéant, l’...
- Page 12 (EU) 2015/1185 et 2015/1186 peuvent être téléchargées en encadrant le code QR de cette page (qui se trouve également sur l’ é tiquette du produit) ou en accédant à la page internet www.mczgroup.com/support/mcz et en suivant les instructions simples. Cela dit, nous soulignons que : •...
- Page 13 2-INSTALLATION Les indications contenues dans ce chapitre font explicitement référence à la norme italienne d’installation UNI 10683. Dans tous les cas, il faut toujours respecter les normes en vigueur dans le pays d’installation. LES PELLETS Le pellet est issu de la sciure de bois naturel séché (sans vernis). Le caractère compact du matériau est garanti par la lignine contenue dans le bois sans utiliser de colles ni de liants.
- Page 14 2-INSTALLATION PRÉAMBULE La mise en place de l’installation thermique (générateur + alimentation en air de combustion + système d’évacuation des produits de la combustion + éventuel installation hydraulique/aéraulique) doit être réalisée dans le respect des lois et de la réglementation en vigueur , et effectuée par un technicien habilité, qui doit remettre au directeur de l’usine une déclaration de conformité...
- Page 15 2-INSTALLATION DISTANCES MINIMALES Respecter les distances des objets inflammables ou sensibles à la chaleur (divans, meubles, revêtements en bois, etc.) comme spécifié dans le schéma ci-dessous. S’il y a des objets jugés particulièrement sensibles à la chaleur tels que meubles, rideaux, canapés, par précaution, augmenter la distance du poêle pour éviter toute détérioration due à...
- Page 16 2-INSTALLATION Assurer en tous cas une distance adéquate pour faciliter l’accessibilité pendant le nettoyage et l’ e ntretien extraordinaire. Si cela n’ e st pas possible, il faut du moins permettre l’ e spacement du produit par rapport aux murs/encombrements adjacents. Cette opération doit être effectuée par un technicien habilité...
- Page 17 2-INSTALLATION Moins de 15 kW : Diamètre du conduit de l’air Longueur maximale Longueur maximale (conduit lisse) (conduit ondulé) 50 mm 60 mm 80 mm 100 mm 12 m Plus de 15 kW : Diamètre du conduit de l’air Longueur maximale Longueur maximale (conduit lisse) (conduit ondulé)
- Page 18 2-INSTALLATION Aménagements pour le système d’évacuation des fumées Le système d’ é vacuation des produits de la combustion est un élément particulièrement important pour le bon fonctionnement de l’appareil et doit être correctement dimensionné selon la norme EN 13384-1. Sa réalisation/adaptation/vérification doit toujours être effectuée par un opérateur habilité par la loi et doit respecter la réglementation en vigueur dans le pays où...
- Page 19 2-INSTALLATION Terminal de cheminée Le faîte, c’ e st-à-dire la partie terminale du conduit de fumées doit satisfaire aux caractéristiques suivantes : • la section de sortie des fumées doit être égale à au moins le double de la section intérieure de la cheminée ; •...
- Page 20 2-INSTALLATION EXEMPLES D’INSTALLATION (DIAMÈTRES ET LONGUEURS À DIMENSIONNER) 1. Installation du conduit de fumées avec un trou pour le passage du tuyau augmenté de : • 100 mm minimum autour du tuyau s’il communique avec des parties non inflammables comme du ciment, des briques, etc. ou •...
- Page 21 3-DESSINS ET CARACTÉRISTIQUES TECHNIQUES DESSINS ET CARACTÉRISTIQUES DIMENSIONS QBOX 70 AIR 8 M1 (dimensions en mm) Ø80 Service technique - Droits réservés - Reproduction interdite...
- Page 22 3-DESSINS ET CARACTÉRISTIQUES TECHNIQUES DIMENSIONS QBOX 60 AIR 6 M1 (dimensions en mm) Ø80...
- Page 23 3-DESSINS ET CARACTÉRISTIQUES TECHNIQUES CARACTÉRISTIQUES TECHNIQUES QBOX 70 AIR 8 M1 Classe d’Efficacité Énergétique Puissance utile nominale 7,9 kW (6794 kcal/h) Puissance utile minimale 3,6 kW (3096 kcal/h) Rendement au Max. 90,2 % Rendement au Min. 92,0 % Température des fumées sortantes au Max.
- Page 24 3-DESSINS ET CARACTÉRISTIQUES TECHNIQUES CARACTÉRISTIQUES TECHNIQUES QBOX 60 AIR 6 M1 Classe d’Efficacité Énergétique Puissance utile nominale 6,1 kW (5246 kcal/h) Puissance utile minimale 3,0 kW (2580 kcal/h) Rendement au Max. 90,1 % Rendement au Min. 92,0% Température des fumées sortantes au Max. 144 °C Température des fumées sortantes au Min.
- Page 25 3-DESSINS ET CARACTÉRISTIQUES TECHNIQUES EXIGENCES D’INFORMATIONS APPLICABLES AUX DISPOSITIFS DE CHAUFFAGE DÉCENTRALISÉS À COMBUSTIBLE SOLIDE ηs [%] Bûches de bois ayant un taux d'humidité ≤ 25 % η η Service technique - Droits réservés - Reproduction interdite...
- Page 26 3-DESSINS ET CARACTÉRISTIQUES TECHNIQUES EXIGENCES D’INFORMATIONS APPLICABLES AUX DISPOSITIFS DE CHAUFFAGE DÉCENTRALISÉS À COMBUSTIBLE SOLIDE ηs [%] Bûches de bois ayant un taux d'humidité ≤ 25 % η η...
- Page 27 4- DÉBALLAGE INDICATIONS POUR L’ÉLIMINATION DE L’EMBALLAGE Le matériel dont est fait l’ e mballage de l’appareil doit être éliminé correctement, dans le but d’ e n faciliter la collecte, la réutilisation, la récupération et le recyclage lorsque possible. Le tableau ci-dessous donne la liste des composants qui peuvent constituer l’ e mballage et les indications correspondantes pour une élimination correcte.
- Page 28 4- DÉBALLAGE PRÉPARATION ET DÉBALLAGE Le produit est livré avec un seul emballage. Ouvrir l’ e mballage, ôter d’ é ventuels feuillards, carton et polystyrène, et ôter l’appareil de la palette. Pour retirer le produit de la palette, il est nécessaire d’ e nlever les six vis « x » - « y » à l’arrière et de retirer l’ é trier « S ». Les deux vis « y » doivent être conservées pour fixer l’...
- Page 29 4- DÉBALLAGE Ensuite, extraire la partie mobile de l’insert et enlever les quatre vis « x » qui le fixent à la palette (comme indiqué dans les pages suivantes). L’insert extrait, avant d’ ô ter les vis, il est conseillé de mettre sous la partie mobile de l’insert un support « A » pour travailler en toute sécurité.
- Page 30 5-ENCOMBREMENTS EXEMPLE DE POSITIONNEMENT FRONTAL vedi disegno QBOX 70/60 vedi disegno QBOX 70/60 QBOX (Pianta) vedi disegno QBOX 70/60 vedi disegno QBOX 70/60 SUPPORT INSERT (existant ou nouveau) ISOLANT DISTANCE DE SÉCURITÉ PAR RAPPORT AU MATÉRIAU COMBUSTIBLE*...
- Page 31 5-ENCOMBREMENTS EXEMPLE DE POSITIONNEMENT À 90° Service technique - Droits réservés - Reproduction interdite...
- Page 32 5-ENCOMBREMENTS EXEMPLE DE POSITIONNEMENT À 45°...
- Page 33 6-OPÉRATIONS PRÉLIMINAIRES AIR COMBURANT Le produit, durant son fonctionnement, prélève une certaine quantité d’air de l’ e nvironnement où il est installé ; cet air devra être intégré à l’aide d’une prise d’air externe à la pièce. Dans ce produit, l’ e ntrée d’air comburant « B » a lieu directement par la grille avant de façon autonome, mais si l’utilisateur le souhaite, il peut prélever l’air de l’...
- Page 34 6-OPÉRATIONS PRÉLIMINAIRES • Une fois la boîte « G » installée sur la partie fixe « Q », procéder à l’installation des tuyaux pour prélever l’air de l’ e xtérieur ATTENTION ! Dans les appareils de chauffage secondaires, le produit est utilisé à sa puissance maximale pour une durée supérieure aux 2/3 heures.
- Page 35 6-OPÉRATIONS PRÉLIMINAIRES Canaux de fumée (raccord des fumées) Le canal à fumée est le tuyau qui relie l’appareil au conduit de fumées. Ce raccord à fumée doit notamment respecter les prescriptions suivantes : • être conforme à la norme de produit EN 1856-2 ; •...
- Page 36 7-EXTRACTION DU PRODUIT EXTRACTION DU PRODUIT INSTALLÉ En cas d’intervention sur le produit, celui-ci peut être retiré du logement. Attention ! Cette manœuvre est très dangereuse ! Placer un support sous le produit pendant l’extraction. Les opérations d’entretien doivent être effectuées exclusivement par un personnel autorisé Pour les opérations d’...
- Page 37 7-EXTRACTION DU PRODUIT • retirer les deux vis « x » et les deux plaques « k » à droite et à gauche • le produit peut être extrait Il est possible de débrancher le connecteur électrique afin de sortir complètement le produit de son logement. ATTENTION : L’EXTRACTION DU PRODUIT NE DOIT ÊTRE EXÉCUTÉE QUE PAR UN TECHNICIEN AUTORISÉ, AVEC LA STRUCTURE FROIDE ET APRÈS AVOIR DÉBRANCHÉ...
- Page 38 7-EXTRACTION DU PRODUIT Pour faciliter la prise, saisir l’insert par les deux poignées « M ».
- Page 39 7-EXTRACTION DU PRODUIT • soulever l’insert • à ce stade, la partie fixe « A » est libre et il est possible de procéder à la fixation sur le support en option ou sur un plan existant (comme expliqué dans les pages suivantes) •...
- Page 40 8-TYPE DE FIXATION MODALITÉS DE FIXATION DE L’INSERT Il est obligatoire de bloquer le produit sur un plan car durant les opérations d’ e ntretien annuel de la part du technicien autorisé, ou pour le chargement du combustible, la chambre de combustion peut être ôtée de son emplacement à l’aide de deux glissières télescopiques. Le produit peut être ancré...
- Page 41 8-TYPE DE FIXATION Fixation à un plan existant Légende POSITION DESCRIPTION PARTIE FIXE INSERT QBOX PLAN EXISTANT CHEVILLES (VOIR LA PAGE PRÉCÉDENTE) En cas d’installation sur un plan existant, pourvu de grille « G » (voir les pages suivantes), il est vivement recommandé d’effectuer la fixation selon le schéma.
- Page 42 8-TYPE DE FIXATION Fixation au support en option Positionner le soubassement dans le point désiré (après l’avoir monté selon les instructions annexées à l’accessoire) et, par les pieds, régler la hauteur désirée (d’un min. de 500 mm à un max de 650 mm). Prévoir une prise de courant derrière le piédestal afin que la fiche soit accessible après l’...
- Page 43 8-TYPE DE FIXATION INSTALLATION QBOX SUR CHEMINÉE EXISTANTE S’il y a des grilles d’entrée d’air sur le foyer existant, il n’est pas nécessaire de les fermer. G = GRILLE ENTRÉE AIR Si le foyer existant ne comporte pas d’ouvertures d’aération, le produit (QBOX) est doté...
- Page 44 8-TYPE DE FIXATION FIXATION SUR FOYER EXISTANT SANS OUVERTURES POUR L’AIR Si le foyer existant n’a pas d’ o uvertures d’aération, la partie fixe « A » de l’insert est équipée de quatre pieds « v » (standards) qui garantissent une surélévation du produit par rapport au foyer existant.
- Page 45 9-ACCESSOIRES CADRE 4 CÔTÉS Le produit est fourni de série avec le cadre en « Y » à trois côtés. Dans le cas d’une installation sans revêtement, le cadre inférieur « K » peut être acheté pour faire du cadre standard un cadre à 4 côtés. Support Il sert à...
- Page 46 10-CHARGEMENT DES PELLETS Le pellet est chargés dans le réservoir par le tiroir supérieur. Pour les opérations de chargement, procéder de la façon suivante : • ouvrir le tiroir « L » avec la main froide « Z » fournie. Les guides du tiroir sont équipés de fins de course qui bloquent la partie mobile au point d’...
- Page 47 10-CHARGEMENT DES PELLETS Lorsqu’ e lle est achevée, fermer le tiroir « L » jusqu’au bout. Il est conseillé d’effectuer différents essais de chargement afin de comprendre combien d’actions sont nécessaires avec l’outil « B ». Lorsqu’il devient difficile de décharger les pellets, cela signifie que le réservoir est plein. Une fois le remplissage du réservoir terminé, il est possible de fermer le tiroir même s’il reste plein de pellets.
- Page 48 11-OUVERTURE DE LA PORTE OUVERTURE DE LA PORTE Pour ouvrir la porte « C » du produit, enfiler la main froide « Z » dans le trou présent dans la poignée et tirer vers soi. Attention ! Pour un fonctionnement correct du poêle, la porte du foyer doit être bien fermée. La porte doit être ouverte seulement avec le produit éteint et froid.
- Page 49 12-BRANCHEMENT ÉLECTRIQUE BRANCHEMENT ÉLECTRIQUE Brancher le câble d’alimentation d’abord sur l’arrière du produit et puis à une prise électrique murale qui doit toujours être accessible. Si cela n’ é tait pas possible, insérer lors de l’installation des dispositifs corrects de déconnexion du réseau d’alimentation, conformément avec les normes nationales d’installation électrique.
- Page 50 13-REVÊTEMENT RÉALISATION DU REVÊTEMENT Le produit doit être testé dans toutes ses fonctionnalités avant d’être revêtu. L’entreprise n’assume pas la responsabilité des dommages éventuels du revêtement si les anomalies de fonctionnement que vous remarquez ne se sont pas produites avant de revêtir le produit. IL EST OBLIGATOIRE de contrôler l’étanchéité...
- Page 51 13-REVÊTEMENT La machine doit être isolée (panneau K) de façon à ne pas recevoir d'air de la hotte « Z » et de la contre-hotte « Y ». L'air de ventilation « 3 » doit provenir exclusivement de la partie inférieure. 2 - tamponnement rigide et borgne (pas de grille) 1 - une grille est admise pour la purge de l'air chaud accumulé...
- Page 52 MCZ GROUP S.p.A. Via La Croce n°8 33074 Vigonovo di Fontanafredda (PN) – ITALIE Téléphone : +39 0434/599599 Fax : +39 0434/599598 Internet: www.mcz.it e-mail : mcz@mcz.it 8902313300 RÉV. 2 14/03/2024...
