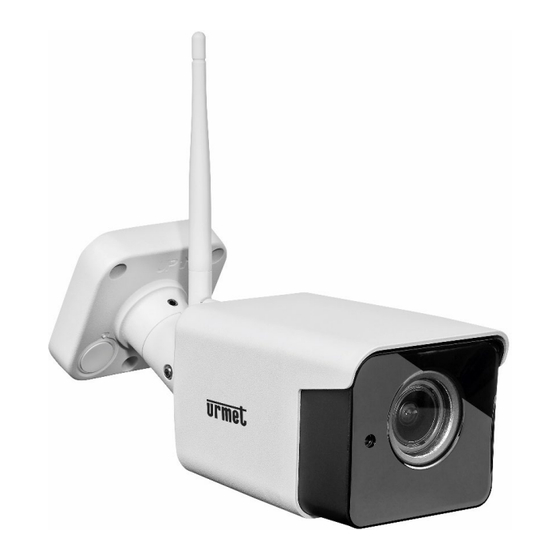

- Page 1 Mod. 1099 DS1099-108 CAMERAS IP WIFI PoE 1080P TUBE 1099/214 1099/216 MANUEL UTILISATEUR...
- Page 2 DÉCLARATION UE DE CONFORMITÉ SIMPLIFIÉE .................. 5 INSTALLATION ............................. 5 1099/214 Caméra WiFi TUBE optique fixe ................5 1099/216 Caméra WiFi TUBE optique varifocal ..............6 MISE EN RÉSEAU DE LA TLC ........................6 Configuration sur réseau wifi à partir de l’application mobile............6 Configuration du WiFi par browser smartphone et ajout dans l’appli ..........
- Page 3 Urmet. Le présent manuel sera périodiquement réactualisé sans préavis. DESCRIPTION DU PRODUIT Les dispositifs URMET S.p.A. Réf. 1099/214, 1099/216, sont des caméras IP pouvant être entièrement pilotées via la connexion réseau TCP/IP. Caractéristiques techniques Capteur CMOS hautes performances.
- Page 4 Cet équipement n'a pas été conçu pour servir d'antivol, mais principalement pour transmettre et, éventuellement, enregistrer des images. Au cas où l'utilisateur subirait un vol, la société URMET S.p.A. ne pourra pas être tenue pour responsable des pertes ou des dommages consécutifs.
- Page 5 (DHCP), la caméra activera automatiquement l'adresse IP d'usine, à savoir 192.168.10.168. À l'aide du logiciel Urmet « Easy Tool », il est possible de modifier l'adresse IP d'usine et les autres paramètres réseau de la caméra, de manière à ne pas créer de conflits avec d'autres dispositifs présents sur le réseau. Toujours vérifier les avertissements en cas d'éventuelles restrictions dans l'adressage que l'on peut attribuer à...
- Page 6 Ce mode permet de configurer l'interface de réseau sans fil de la caméra à partir du smartphone et sans câbler la caméra en réseau. Les phases d’installation à suivre sont décrites dans le guide rapide URMET Appli V-Stream au format papier fourni avec le produit.
- Page 7 CONFIGURATION DU WIFI PAR BROWSER SMARTPHONE ET AJOUT DANS L’APPLI Ouvrez la page des réglages WiFi du smartphone et sélectionnez le SSID de la caméra en mode AP (Access Point), le SSID est de type URM_ comme dans l'image ci-dessous : Attendez que l'icône de connexion passe de la 3G (ou autre) au Wi-Fi.
- Page 8 Une fois le smartphone connecté au Wifi de la caméra, à l'aide de n'importe quel navigateur de smartphone, ouvrez la page Web de la caméra à l'adresse http: //223.223.100.1 en vous connectant avec le nom d'utilisateur: admin, mot de passe: admin Recherche Suite à...
- Page 9 Sélectionnez le Wi-Fi correspondant au routeur Internet auquel vous souhaitez connecter la caméra et entrez le mot de passe Sauvegarder Sauvegardé! du réseau Wi-Fi du routeur, puis appuyez sur et attendez que le message s’affiche en bas. DS1099-108...
- Page 10 IP dynamique attribuée par le routeur. Télécharger l’Appli Mobile URMET V-Stream disponible sur les Stores et ajouter la caméra en flashant le code QR du produit (étiquette sur la caméra) ou bien par recherche dans le réseau local. Une fois la caméra ajoutée à l’application, il est possible d’avoir une visualisation en direct à...
- Page 11 Après avoir détecté la caméra IP, appuyer sur la touche droite de la souris et sélectionner « open in IE » (ouvrir sur IE) pour ouvrir une page Web sur IE. Si le système demande d'installer un composant ActiveX, se reporter à la section dédiée du manuel complet. De l'écran d'accès ouvert par le navigateur, il est possible de sélectionner le nom utilisateur (par défaut : admin), le mot de passe (par défaut : admin), le Type de Stream (Main/Sub Stream) et la Langue.
- Page 12 Sélectionner le SSID du réseau Wi-Fi auquel il faut connecter la caméra, saisir la clé de réseau et enregistrer la configuration par la touche « Save » (Sauvegarder). Il est conseillé de s'assurer que le niveau de signal Wi-Fi perçu par la caméra est supérieur ou égal à 60. Débrancher le câble de réseau de la caméra pour la porter en mode Wi-Fi, appuyer sur la touche «...
- Page 13 Appuyer sur la touche « Refresh List » (Actualiser) du logiciel « EasyTool » pour mettre à jour la liste et afficher la caméra avec les modifications appliquées. N.B. Pour saisir/modifier les paramètres de réseau de la caméra (adresse IP, masque de sous-réseau, passerelle), il est conseillé...
- Page 14 CONFIGURATION DES CONTRÔLES ACTIVEX Lors de la première inspection de la caméra IP avec Internet Explorer, l'utilisateur doit installer les plug-ins. Pour ce faire, il est nécessaire de configurer le niveau de protection du gestionnaire de navigation. Sélectionner le menu [Outils/Options Internet/Protection/Niveau personnalisé] ([Tools/Internet Options/Security/Custom Level]) et, sous «...
- Page 15 CONNEXION À PARTIR D'AUTRES GESTIONNAIRES DE NAVIGATION WEB Il est possible d'accéder à la page Web de la caméra en utilisant un gestionnaire de navigation autre qu'Internet Explorer, en entrant simplement l'adresse IP de la caméra dans la barre de navigation du « browser ». Dans ce cas, aucun composant supplémentaire ne devra être installé...
- Page 16 Autres boutons de l'interface Live (uniquement disponibles avec Internet Explorer via ActiveX) : : permet de rechercher et de reproduire d'éventuels enregistrements stockés dans la mémoire micro SD intégrée dans le dispositif ; : permet d'accéder au menu de configuration du dispositif pour en programmer les paramètres personnalisés ;...
- Page 17 Les dates en rouge indiquent les jours où il y a des enregistrements. Sélectionner le jour et cliquer sur le bouton pour afficher sur l'axe temporel la présence d'enregistrements, dont la couleur varie en fonction de leur typologie. Ensuite, cliquer sur l'icône pour lancer la reproduction.
- Page 18 CONTRÔLE DE L'IMAGE Cliquer sur 【Afficher】→【Contrôle image】(【Image Control】) pour accéder à l'interface suivante. Mode IRCUT (IRCUT Mode) : 5 modes : o Mode GPIO ou Passif (GPIO Mode) : réglage d’usine. La caméra passe des couleurs au noir et blanc (allumage des LED IR) et vice versa en fonction de la lumière ambiante détectée par le capteur intégré...
- Page 19 ZONE PRIVÉE (PRIVACY) Cliquer sur 【Afficher】→【Zone privée】(【Privacy Zone】) pour accéder à l'interface suivante. Configuration de la zone privée 1. Cliquer pour habiliter la zone privée. 2. Sélectionner la zone privée à activer parmi les 4 disponibles (Window 1, Window 2, Window 3, Window 4). 3.
- Page 20 Dans cette page, il est possible d'afficher et de configurer les paramètres de l'interface LAN de la caméra : Type (Type) : DHCP, Static ou PPoE. Type prédéfini : DHCP. Port de commande (Command Port) : Port de commande de la caméra IP, par défaut : 6060 ...
- Page 21 Type (Type) : MainStream, SubStream L'utilisateur peut configurer : Définition (Resolution), FPS, Audio, Contrôle du Bitrate (Rate control : CBR/VBR) et valeur Bitrate de MainStream/SubStream. Définition (Resolution): Flux principal (MainStream) 1080P(1920x1080), 720P(1280×720), 640x512 , Flux Secondaire (SubStream) 704×576, 640×360, 352×288. FPS : maximum 25 pour le Flux Principal (Mainstream) et 25 pour le Flux Secondaire (Substream).
- Page 22 Wireless Cliquer sur 【Réseau】(【Network】) →【Wireless】 pour accéder à l'interface suivante. Appuyer sur la touche « Search » (Recherche) pour ouvrir l'écran suivant affichant les réseaux Wi-Fi disponibles et la puissance du signal détecté par chaque réseau : Sélectionner le SSID du réseau Wi-Fi auquel il faut connecter la caméra, saisir la clé de réseau et enregistrer la configuration par la touche «...
- Page 23 FTP Cliquer sur 【Réseau】(【Network】) →【Email】 pour accéder à l'interface suivante. Serveur : adresse IP ou domaine Email Cliquer sur 【Réseau】(【Network】) →【Email】 pour accéder à l'interface suivante. DS1099-108...
- Page 24 Email : configuration du service e-mail. En utilisant cette fonction en association avec celle d'alarme Motion, la caméra peut envoyer les images acquises pendant les alarmes par mail, via Internet, en contactant le serveur de courrier électronique (SMTP) configuré. Port SMTP (SMTP Port) : Valeur prédéfinie : 25 (port de service Email : Exclure/Habiliter (Disable/Enable) e-mail).
- Page 25 RTSP Cliquer sur le 【Réseau】(【Network】) →【RTSP】 pour accéder à l'interface suivante. Port RTSP (RTSP Port) : Paramètre prédéfini : 554. Après la modification, le dispositif pourrait redémarrer. DS1099-108...
- Page 26 Description rtsp://IP:Port/live/A/B • IP : Adresse IP du dispositif • • Port : port rtsp du dispositif, par défaut : 554 A : 0, 1, 2……numéro ID du canal (pour les dispositifs du type caméra, utiliser un ID quelconque, par exemple 0) •...
- Page 27 Procédure de configuration 1. Habiliter/exclure la détection de mouvement. 2. Tout en maintenant la touche gauche enfoncée, faire glisser la souris pour sélectionner la zone de détection de mouvement. Il est également possible d'habiliter des cellules individuelles, en y cliquant dessus. 3.
- Page 28 Programmation (Schedule) : il est possible de programmer la période d'activation de l'alarme, 【Tous les jours】 ou 【 Définie par l'utilisateur】(【All Day】, 【User_defined】). En cas de sélection de 【Définie par l'utilisateur】 (【User_defined】) : tout en maintenant la touche gauche enfoncée, faire glisser la souris pour sélectionner les périodes de programmation.
- Page 29 Cliquer sur Sauvegarder (Save) pour activer la configuration. Planning (Schedule) Planning (Schedule) : il est possible de programmer la période d'activation de l'alarme, 【Tous les jours】 ou 【Définie par l'utilisateur】(【All Day】, 【User_defined】). En cas de sélection de 【Définie par l'utilisateur】 (【User_defined】) : tout en maintenant la touche gauche enfoncée, faire glisser la souris pour sélectionner les périodes de programmation.
- Page 30 8.3.4 ENREGISTREMENT Cliquer sur 【Enregistrement】→【Programmation】(【Record】→【Schedule】) pour accéder à l'interface suivante. Dans cette page, il est possible de configurer la programmation des enregistrements sur une éventuelle mémoire micro SD, insérée dans la caméra. Type de Flux (StreamType) : il est possible de sélectionner le flux à utiliser pour les enregistrements sur une éventuelle mémoire micro SD locale (qui n’est pas fournie avec la caméra).
- Page 31 DATE/HEURE (DATE/TIME) : dans cette interface, l'utilisateur peut programmer la date et l'heure, y compris Heure de système (System Time), NTP, Format date (Date Format) et Format heure (Time Format). Une fois ces paramètres configurés, cliquer sur Enregistrer (Save). Le dispositif dispose en outre d'une fonction synchronisation automatique de l'heure : NTP : Synchronise l'heure avec le serveur NTP via Internet.
- Page 32 UTILISATEURS Cliquer sur 【Système】→【Utilisateurs】 (【System】→【Users】) pour accéder à l'interface suivante. Ici, il est possible de créer, d'activer et de désactiver de nouveaux utilisateurs ainsi que de gérer les mots de passe. INFO Cliquer sur 【Systèmes】 (【System】) →【Info】 pour accéder à l'interface suivante. Elle contient les informations de système du dispositif (modèle, numéro de série, version logicielle, etc.).
- Page 33 Si une mémoire micro SD est inserée dans la caméra, il est possible d'exécuter les opérations suivantes : Depuis 【État carte SD】(【SD Card Status】), lire les informations relatives à l'espace de mémoire total et disponible pour les enregistrements. Formater le support de mémoire, en appuyant sur le bouton ...
- Page 34 Tous les registres). Spécifier la date/heure de début et de fin pour le registre recherché. Cliquer sur « Rechercher » (Search) pour afficher les informations relatives au registre correspondant. REGLAGES PTZ (PTZ Settings) (pour caméras 1099/216 uniquement) Cliquer sur 【Système】→【PTZ Settings】(【System】→【PTZ Settings】) pour accéder à l'interface suivante : DS1099-108...
- Page 35 PTZ: Habiliter/exclure la fonctionnalité PTZ Address: adresse RS485 (interne) du dispositif PTZ Bitrate: débit des données RS485 PTZ Protocol: protocole de transmission des commandes PTZ Appuyer sur Sauvegarder (Save) pour sauvegarder les modifications. 8.3.6 PARAMETRES AVANCES Cette page comprend les options 【Audio】(Audio Setting),【Configuration Instantané】(Snapshot Setting), 【Instantané...
- Page 36 Configuration Instantané Ces paramètres d'image s'appliquent aux fonctionnalités suivantes: flux MJPEG, instantané pris par commande HTTP, instantané sauvegardé sur mémoire micro SD locale ainsi que sur serveur FTP, instantané joint aux courriels d'événement. Résolution Instantané (Image Resolution): 1 options Qualité...
- Page 37 Chargement des configurations usine Cliquer sur 【Paramètres avancés】→【Charger paramètres par défaut】(【Advanced】→【Load Default】) pour accéder à l'interface suivante. Sélectionnez « Rétablir paramètres d'usine (Reset factory settings) » et appuyez sur le bouton Enregistrer (Save) pour rétablir tous les paramètres d'usine, sauf : paramètres réseau (LAN), Mots de passe utilisateurs, NTP, DST, Nom canal. Sélectionnez «...
- Page 38 « VideoPlayer », inclus dans le CD livré avec le produit ou à télécharger sur le site www.urmet.it SORTIE Cliquer sur 【Quitter】 (【Logout】) pour quitter l'interface Web de la caméra IP : CARACTÉRISTIQUES TECHNIQUES CARACTERISTIQUES 1099/214 1099/216 GENERALES Typ: 170mA(J), 450mA(N). Pic 470mA (lors du basculement sur mode Max absorption Nuit). Alimentation 12 Vdc / PoE Dimensions (L x H x L) 167*66.55*70.5mm...
- Page 39 Couleur Noir et blanc Température de fonctionnement -20°C~+60°C , <90%RH Degré de protection IP66 Format vidéo P/N adaptatif CARACTERISTIQUES PRINCIPALES Capteur 1/2,8 Sony Starlight 2MP Objectif Fixe 2.8mm, F 2.0 Motorisé 2.8-12mm, F1.6 Angle de vue (horizontal) H108° W H108° T H37° Vitesse d’obturation (s) 1/25 ~ 1/10.000s Luminance minimum (lux)
- Page 40 1099/214 1099/216 10 ANNEXE 10.1 LES QUESTIONS LES PLUS FREQUENTES ◆ IE ne charge et n'installe par les plug-in. Cause possible : Le niveau de protection IE est trop élevé. Solution : Régler un niveau de protection IE minimum. ◆ Après la mise à jour, l'utilisateur ne parvient pas à accéder à la caméra IP via IE.
