ENTRETIEN

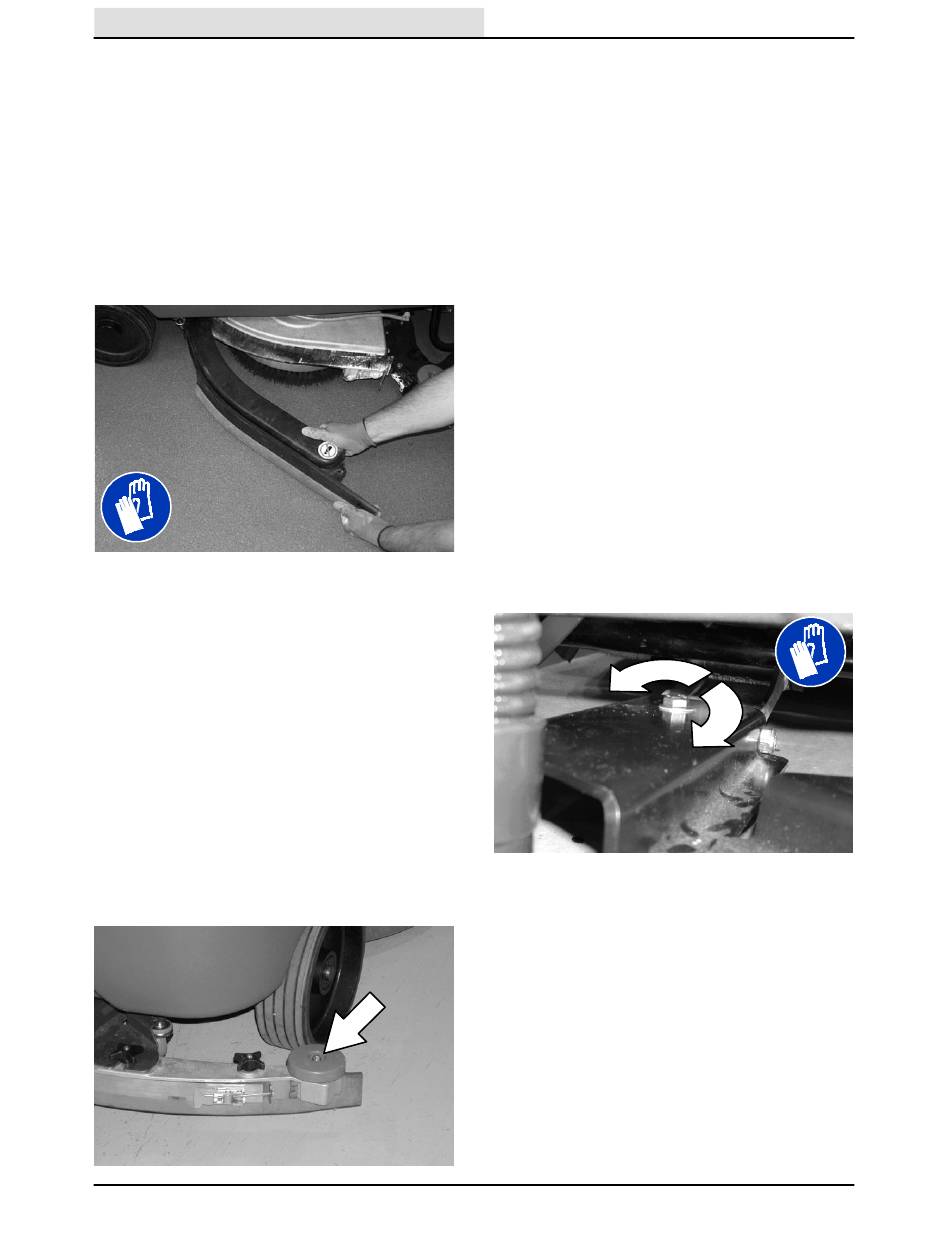

REMPLACEMENT DES LAMES DE RACLOIR
LATERAL
POINT SÉCURITÉ : Avant de quitter la
machine ou d'en effectuer l'entretien, arrêtez
la machine sur une surface horizontale,
coupez le contact et retirez la clé.
1. Ouvrez le racloir latéral.
2. Retirez l'ancienne lame de racloir latéral du
dispositif de retenue du racloir latéral. Faites
glisser la nouvelle lame sur le dispositif de
retenue du racloir.
3. Fermez le racloir latéral.
REGLAGE DES ROULEAUX DE GUIDAGE DU
RACLOIR
POINT SÉCURITÉ : Avant de quitter la
machine ou d'en effectuer l'entretien, arrêtez
la machine sur une surface horizontale,
coupez le contact et retirez la clé.
Les rouleaux de guidage du racloir sont situés à
chaque extrémité du racloir arrière. Les rouleaux
guident l'extrémité de la lame du racloir le long
d'un mur. Desserrez l'écrou situé au sommet du
rouleau de guidage et déplacez le rouleau vers
l'intérieur ou l'extérieur pour régler la distance
entre la lame du racloir et le mur. L'extrémité de la
lame du racloir doit s'écarter du mur quand le sol
monte vers le mur.
44
MISE A NIVEAU DU RACLOIR ARRIERE
La mise à niveau du racloir assure un contact sur
toute la longueur du racloir avec la surface
nettoyée. Effectuez ce réglage sur un sol égal et
horizontal.
1. Abaissez le racloir et conduisez la machine
en marche avant sur quelques mètres.
2. Coupez le contact de la machine.
POINT SÉCURITÉ : Avant de quitter la
machine ou d'en effectuer l'entretien, arrêtez
la machine sur une surface horizontale,
coupez le contact et retirez la clé.
3. Vérifiez la déflexion du racloir, sur toute la
longueur de la lame du racloir.
4. Si la déflexion n'est pas la même sur toute la
longueur de la lame, réglez la déflexion en
tournant le boulon de réglage de la mise à
niveau.
Le boulon de mise à niveau du racloir est
situé juste derrière le tuyau d'aspiration du
racloir. Ne débranchez PAS le tuyau
d'aspiration du châssis du racloir lorsque vous
mettez à niveau le racloir.
Tournez le boulon de réglage de mise à
niveau dans le sens contraire des aiguilles
d'une montre pour augmenter la déflexion aux
extrémités de la lame de racloir.
Tournez le boulon de réglage de mise à
niveau dans le sens des aiguilles d'une
montre pour diminuer la déflexion aux
extrémités de la lame de racloir.
5. Faites avancer la machine avec le racloir
abaissé, pour vérifier à nouveau la déflexion
de la lame si un ajustement a été réalisé.
6. Réglez à nouveau la déflexion des lames de
racloir, si nécessaire.
Speed Scrub Rider 331143 (9- 2013)
