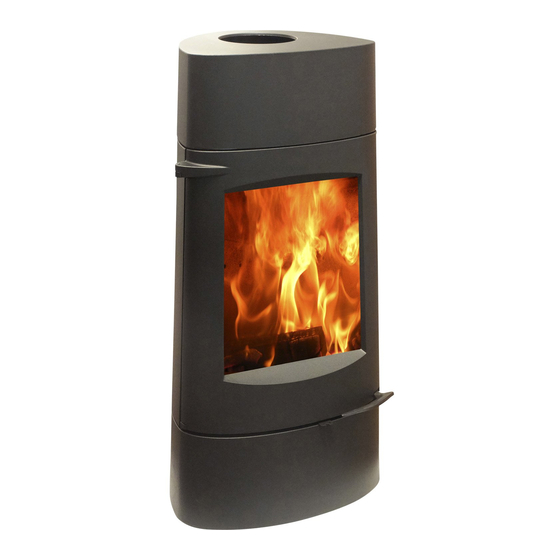

- Page 1 Poêle à bois ARATOS référence 6453 44 Poêle à bois ARATOS Référence 6453 44 Page 1 sur Rédacteur : SP- le 28/11/2018...
-
Page 2: Combustible Recommandé
AD 645344 Poêle à bois ARATOS référence 6453 44 Notice particulière d’utilisation et d’installation Consulter attentivement ce complément notice particulière ainsi que la notice générale également livrée avec l’appareil Caractéristiques et performances en fonctionnement intermittent suivant EN 13240 : Puissance nominale... -
Page 3: Vue De Dessus De L'installation Du Poele
Poêle à bois ARATOS référence 6453 44 INSTRUCTION POUR L’INSTALLATION DE L’APPAREIL. Pour limiter l’échauffement des parois voisines du poêle à 65K (K = degrés Celsius au-dessus de la température ambiante), il est nécessaire de respecter les distances minimales indiquées sur le schéma ci-dessous. - Page 4 Poêle à bois ARATOS référence 6453 44 Page 4 sur Rédacteur : SP- le 28/11/2018...
- Page 5 Poêle à bois ARATOS référence 6453 44 REP. DESIGNATIONS REFERENCES QTE JOINT VITRE THERMOCORDE Ø5 Lg 1,6 m AI303005 JOINT FAÇADE THERMOCORDE Ø12 Lg 2,2 m AI303012 JOINT TAQUE THERMOCORDE Ø12 Lg 1,1 m AI303012 JOINT TAMPON THERMOCORDE Ø8 Lg 1,0 m...
-
Page 6: Tres Important
Poêle à bois ARATOS référence 6453 44 TRES IMPORTANT En complément de ce document, consulter attentivement la « NOTICE D’INSTALLATION ET D’UTILISATION POUR POÊLES A BOIS » fournie avec l’appareil. CONSEILS D’INSTALLATION La dépression dans le conduit de fumées doit être comprise entre 6 et 12 Pascals. Cette mesure est vérifiable en chauffe à l’aide d’un manomètre. Un modérateur de tirage est nécessaire dans presque tous les cas pour réguler le tirage aux valeurs préconisées. - Page 7 Poêle à bois ARATOS référence 6453 44 Quel que soit le mode de fonctionnement désiré (Puissance nominale ou Combustion Prolongée), s’assurer que chaque charge de bois s’allume dès son introduction dans l’appareil et que l’inflammation se maintient. Dans le cas contraire, rouvrir quelques instants le « registre de réglage d’allure » en position « allumage » jusqu’à obtenir un embrasement satisfaisant du bois : Dans la phase de combustion de la fraction volatile du bois, il faut absolument éviter le fonctionnement...
-
Page 8: Positions Du Registre De Reglage D'allure
Poêle à bois ARATOS référence 6453 44 POSITIONS DU REGISTRE DE REGLAGE D’ALLURE Détail commande de registre d’air secondaire Détail commande de registre d’air primaire Position nominale Position combustion prolongée = registre fermé, en butée vers la gauche (-) Page 8 sur... - Page 9 ARATOS Wood stove reference 6453 44 ARATOS Wood stove Reference 6453 44 Page 1 of Author: SP- 28/11/2018...
- Page 10 AD 645344 ARATOS Wood stove reference 6453 44 Specific user and installation manual Please read this additional specific manual and the general manual also provided with the appliance carefully Specifications and performances for intermittent use as per EN 13240: Rated power...
- Page 11 ARATOS Wood stove reference 6453 44 APPLIANCE INSTALLATION INSTRUCTIONS. To limit heating the walls neighbouring the wood burner to 65K (K = degrees Celsius above room temperature), the minimum distances indicated in the diagram below must be followed. If the neighbouring walls are made from non-combustible materials that are not damaged by heat ( the wall temperature can reach 200°C), these distances can be reduced to 150 mm.
- Page 12 ARATOS Wood stove reference 6453 44 Page 4 of Author: SP- 28/11/2018...
- Page 13 ARATOS Wood stove reference 6453 44 PART NAME REFERENCE QTY THERMOCORDE WINDOW SEAL Ø5 Len 1.6 m AI303005 THERMOCORDE FACADE SEAL Ø12 Len 2.2 m AI303012 THERMOCORDE PLATE SEAL Ø12 Len 1.1 m AI303012 THERMOCORDE BUFFER SEAL Ø8 Len 1.0 m...
-
Page 14: Installation Advice
ARATOS Wood stove reference 6453 44 VERY IMPORTANT As a complement to this document, please read the “INSTALLATION AND USE MANUAL FOR WOOD BURNERS” supplied with the appliance carefully. INSTALLATION ADVICE The depression in the flue must be between 6 and 12 Pascals. This value can be checked when heating using a pressure gauge. A draught moderator is almost always needed to regulate the draught to the recommended values. - Page 15 ARATOS Wood stove reference 6453 44 Whatever the operating mode used (Rated power or Slow combustion), make sure each load of wood lights as soon as it is placed in the appliance and that it continues to burn. If this does not happen, open the “firing rate” control to the “lighting”...
- Page 16 ARATOS Wood stove reference 6453 44 FIRING RATE CONTROL POSITIONS Secondary air control detail Primary air control detail Rated position Extended combustion position = control shut, against the stopper on the left (-) Page 8 of Author: SP- 28/11/2018...
- Page 17 ARATOS Wood stove reference 6453 44 Règlement délégué (UE) 2015/1186, Annexe IV - FICHE PRODUIT Commission delegated regulation (EU) 2015/1186, Annex IV - Product fiche Marque Commerciale. INVICTA Trade mark. Référence. 645344 Identifier. Classe d’efficacité énergétique. Energy efficiency class. Puissance thermique directe.
