• R-D/A4 4 uscite analogiche a 16 bit uscita ±10V
• R-D/A8 8 uscite analogiche a 16 bit uscita ±10V
• R-D/A16 16 uscite analogiche a 16 bit uscita ±10V
Questa sezione contiene le istruzioni necessarie per una cor-
retta installazione dei GILOGIK II nel quadro di controllo della
macchina o sistema ospite e per il corretto collegamento del-
l'alimentazione, degli ingressi, delle uscite e delle interfacce
del sistema.
Prima di procedere all'installazione leggere attentamente
le avvertenze che seguono!
Si ricorda che il mancato rispetto delle suddette avvertenze
potrebbe comportare problemi di sicurezza elettrica e di com-
patibilità elettromagnetica, oltre ad invalidare la garanzia.
Personale qualificato
L'installazione e l'utilizzo del sistema e dei suoi componenti sono consen-
titi solo al personale qualificato.
Uso conforme
Il sistema e i relativi componenti devono essere destinati esclusivamente
all'uso previsto nel manuale. Per garantire un funzionamento corretto e
sicuro é indispensabile che il prodotto venga trasportato, immagazzinato
correttamente, installato, utilizzato e sottoposto a manutenzione secondo
le modalità previste.
Dispositivo adatto per impiego in ambienti con grado di inquinamento 2
Dispositivo di tipo: "UL Open Type"
Note Relative alla Sicurezza Elettrica ed alla Compatibilità
Elettromagnetica:
Uscite
Uscite analogiche
±10V, 20mA max.
Conversione digitale analogica a 16bit
Settling time: 50µs max.
Alimentazione uscite 24Vdc ± 25% 500mA max
Uscite sincrone
Protezione elettronica al corto-circuito e al sovraccarico per ogni gruppo
di 4 canali: max 120mA
Linearità: migliore dello 0.5%
Isolamento uscite: >2.0kV
Sovratensione sugli ingressi per 1ms: massimo 1kV
Alimentazione modulo via back-plane R-BUS(x) 3.3V
Per UL: usare alimentatore in classe 2
80128B_MHW_R-DAX_0508_ITA

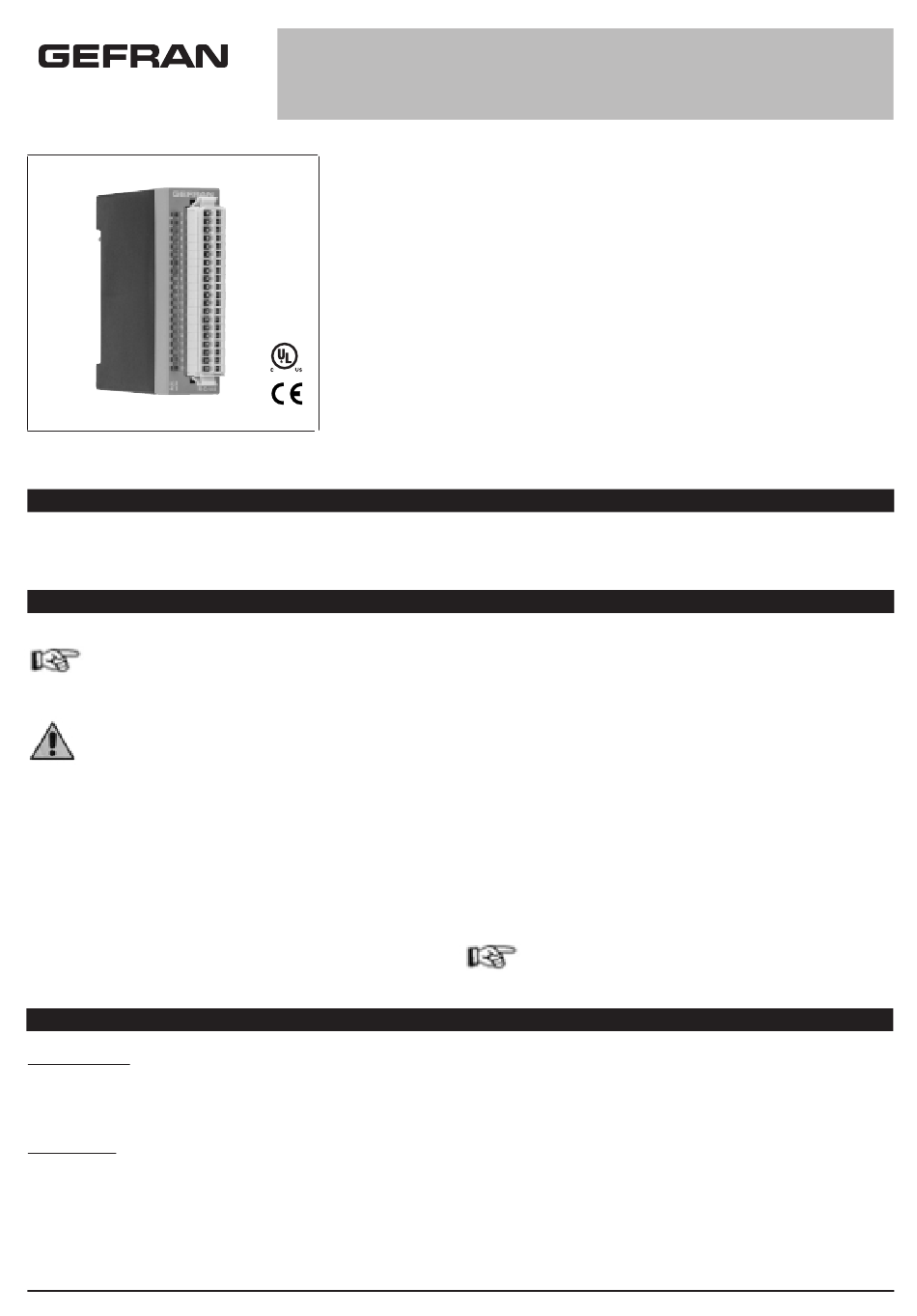

R-D/A4, R-D/A8, R-D/A16
MODULO 4, 8, 16 USCITE ANALOGICHE ±10V
ISTRUZIONI PER L'USO ED AVVERTENZE
cod. 80128B / Edit 03 - 05/08 - ITA
1 • PRINCIPALI CARATTERISTICHE
I
2 • INSTALLAZIONE E COLLEGAMENTO
I
3 • DATI TECNICI
I
• Diagnostica delle uscite con feedback via software
• Led diagnostica alimentazioni e allarme
• Connettorre estraibile in dotazione
• MARCATURA CE: Conformità EMC (compatibilità elettromagnetica)
nel rispetto della Direttiva 89/336/CEE modificata dalla Direttiva 93/68.
Il sistema GILOGIK II é principalmente destinato ad operare in ambiente
industriale, installato su quadri o pannelli di controllo di macchine o
impianti di processi produttivi.
Ai fini della compatibilità elettromagnetica sono state adottate le norme
generiche più restrittive, come indicato nella tabella relativa.
• MARCATURA UL: conformità UL508 file E198546
• Conformità BT (bassa tensione)
nel rispetto della Direttiva 73/23/CEE modificata dalla Direttiva 93/68.
Consigli per una Corretta Installazione ai fini EMC
Collegamento ingressi e uscite
• I circuiti esterni collegati devono rispettare il doppio isolamento.
• Per collegare gli ingressi analogici è necessario:
- separare fisicamente i cavi degli ingressi da quelli dell'alimentazione,
delle uscite e dei collegamenti di potenza.
- utilizzare cavi intrecciati e schermati, con schermo collegato a terra in
un solo punto.
GEFRAN S.p.A. non si ritiene in alcun caso responsabile
per eventuali danni a persone o a cose derivanti da mano-
missioni, da un uso errato, improprio o comunque non
conforme alle caratteristiche del regolatore ed alle prescri-
zioni delle presenti Istruzioni per l'Uso.
Diagnostica
- led giallo: presenza alimentazione 24V esterni
- led rosso: allarme
- led verde RUN
C
M
ARATTERISTICHE
ECCANICHE
Dimensioni: 92x90x25,4mm
Peso: 120g.
Fissaggio: a scatto sul R-BUS(x)
Grado di protezione: IP20
Connettore: 20 poli femmina con serraggio a molla.
C
ONDIZIONI AMBIENTALI
Temperatura di lavoro: 0...50°C
Temperatura di stoccaggio: -20...70°C
Umidità: max. 90% Ur non condensante
Per UL: temperatura massima dell'aria intorno al dispositivo 50°C
1
