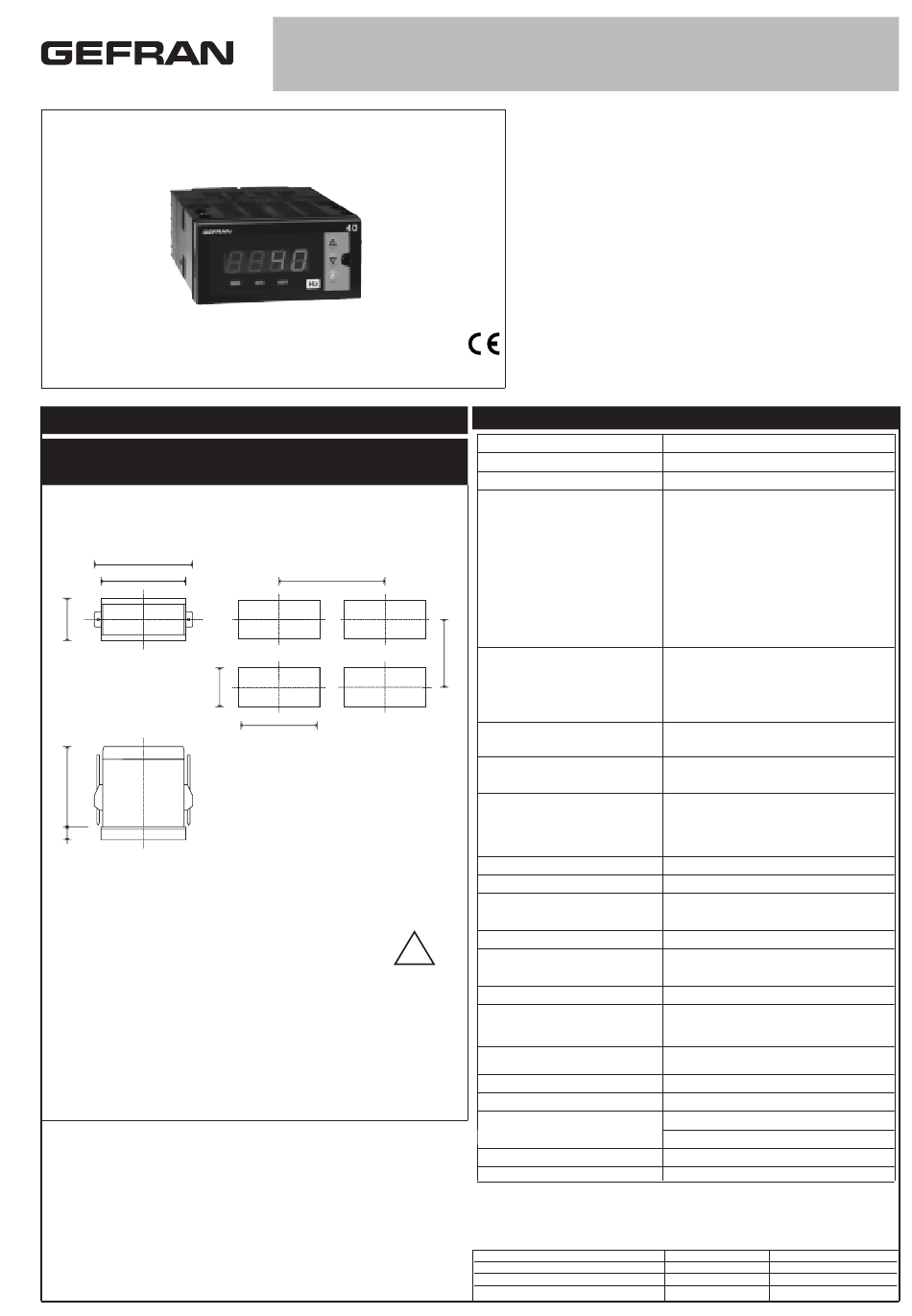

Indicateur - détecteur de seuils de fréquence configurable

Publicité

Liens rapides

1 • INSTALLATION
• Dimensions d'encombrement et de découpe;
montage encastré
108
96
48
44,5
105
10
Montage encastré
Fixer les appareils à l'aide des étriers fournis avant de faire les connexions électriques.
Pour monter plusieurs appareils côte à côte, respecter les dimensions de découpe
indiquées sur le schéma ci-dessus.
MARQUAGE CE: conformité CEM (compatibilité électromagnétique) selon Directive
89/336/CEE avec références aux Normes génériques EN50082-2 (immunité en
environnement industriel) et EN50081-1 (émission en environnement résidentiel).
Conformité BT (basse tension) suivant la Directive 73/23/CEE modifiée par la Directive
93/68.
ENTRETIEN: les réparations doivent être effectuées par du personnel formé et
spécialisé. Couper l'alimentation de l'appareil avant toute intervention sur les circuits
internes. Ne pas nettoyer le boîtier avec des solvants dérivés d'hydrocarbures
(trichloréthylène, essence, etc.). L'emploi de ces solvants peut nuire à la stabilité
mécanique de l'appareil. Pour nettoyer le boîtier plastique, utiliser un chiffon propre
humecté d'alcool éthylique ou d'eau.
ASSISTANCE TECHNIQUE: Gefran dispose d'un service après-vente. La garantie ne
couvre pas les dommages dus à une utilisation non conforme aux instructions du
présent manuel.
40F 96
INDICATEUR - DÉTECTEUR de SEUILS DE FRÉQUENCE CONFIGURABLE
115
70
92
!
Pour une installation
correcte, se
conformer aux
directives de ce
manuel
MANUEL D'UTILISATION
VERSION LOGICIEL 1.x
Code 81671A / Édition 0.5 - 03/04
AUDIN
Composants & systèmes d'automatisme
7 bis rue de Tinqueux - 51100 Reims - France
Tel. +33(0)326042021 • Fax +33(0)326042820
http://www.audin.fr • e-mail info@audin.fr
2 • CARACTÉRISTIQUES TECHNIQUES
Afficheur
Touches
Précision
Entrée principale
Limites d'échelle
Alimentation capteur ou transducteur
Alarmes (Seuils)
Masquage alarmes
Type de contact relais
Sortie logique
Sortie Triac (option)
Entrée logique
Fonctions de l'entrée logique
(option) Retransmission analogique
Alimentation (à découpage)
Fusible (interne et non remplaçable par
l'utilisateur)
Indice de protection façade
Température de fonctionnement / stockage 0...50°C / -20...70°C
Humidité relative
Conditions environnementales de l'utilisation
Installation
Poids
La conformité CEM a été vérifiée avec les raccordements suivants
FONCTION
Entrée
Câble d'alimentation
Fils sortie relais
26
4 digits, couleur rouge, hauteur chiffres 14 mm
3 de type mécanique (Incr., Décr., Fonction)
0,1% en mode autorange ± 1 digit avec p.e. fixe
- par contact mécanique libre de potentiel
configurable en ouverture/fermeture, filtre 100 Hz
activable par configuration
- par commande logique en tension avec
amplitude 0,5...30 V c.c., 6 mA maxi, pour
capteur de proximité PNP ou NPN (inductif ou
capacitif), encodeur ou NAMUR 2 ou 3 fils
- fréquence maxi du signal en entrée avec duty cycle
50% configurable 1, 2, 3, 4, 10, 20, 40, 100 kHz
- par commande en c.a. 30...500 V crête, 1 mA
maxi
fréquence maxi 10 kHz ;
fréquence mini 0,5 Hz en régime sinusoïdal
-1999...9999 (point décimal configurable)
On peut obtenir la transformation en unités de
mesure par introduction d'un multiplicateur et/ou
d'un diviseur (par exemple pour application
d'affichage / alarme tr/mn)
5 V c.c., 12 V c.c. 120 mA maxi
24 V c.c. ± 10%, 50 mA maxi filtré uniquement
Un maximum de 3 alarmes configurables de type:
absolues, asservies, asservies et symétriques.
Hystérésis réglable.
- exclusion à la mise sous tension;
- R.À.Z. mémoire par touche et/ou un contact;
- retard (DON, DB1, DOF, DFO);
- activation d'un temps d'intervention minimum.
NO (NC) 5A, 250V a cosϕ=1
type D 11Vc.c., Rout = 220Ω (6V/20mA)
20...240Vc.a. ±10%, 3A max.
Snubberless, charge inductive et résistive
I
2
t = 128A
2
S
Ri = 5,6KΩ (24V, 4mA), isolement 1500V
configurables entre R.À.Z. mémo alarmes, hold,
flash, zéro, sélection valeur de crête maxi, mini,
crête à crête.
4...20mA su 150Ω maxi
(standard) 100...240 V c.a./c.c. ± 10%
(option) 11...27 V c.a./c.c. ± 10%,
50/60 Hz, 8 VA
100...240 V c.a./c.c. - type T - 500 mA - 250 V
11...27 V c.a./c.c. - type T - 1,25 A - 250 V
IP65
20...85% HR sans condensation
pour l'usage interne, altitude jusque à 2000m
sur panneau, débrochable par l'avant
320g en version complète
SECTION DE CÂBLE
LONGUEUR
1 mm
2
3 mt
1 mm
2
1 mt
1 mm
2
3,5 mt
