1 • INSTALLATION
• Dimensions d'encombrement et de découpe;
montage encastré
63
48
48
99
10
108
96
48
44,5
105
10
Montage encastré
Fixer les appareils à l'aide des étriers fournis avant de faire les connexions électriques.
Pour monter plusieurs appareils côte à côte, respecter les dimensions de découpe
indiquées sur le schéma ci-dessus.
MARQUAGE CE: Conformité EMC (compatibilité électromagnétique): selon la directive
2014/30/EU en référence aux norme EN61326-1
Sécurité LVD: selon la directive 2014/35/EU en référence aux norme EN 61010-1
ENTRETIEN: les réparations doivent être effectuées par du personnel formé et
spécialisé. Couper l'alimentation de l'appareil avant toute intervention sur les circuits
internes. Ne pas nettoyer le boîtier avec des solvants dérivés d'hydrocarbures
(trichloréthylène, essence, etc.).
L'emploi de ces solvants peut nuire à la stabilité mécanique de l'appareil. Pour nettoyer
le boîtier plastique, utiliser un chiffon propre humecté d'alcool éthylique ou d'eau.
ASSISTANCE TECHNIQUE: Gefran dispose d'un service après-vente. La garantie
ne couvre pas les dommages dus à une utilisation non conforme aux instructions du
présent manuel.
81661G_MHW_40A48-96_09-2016_FRA

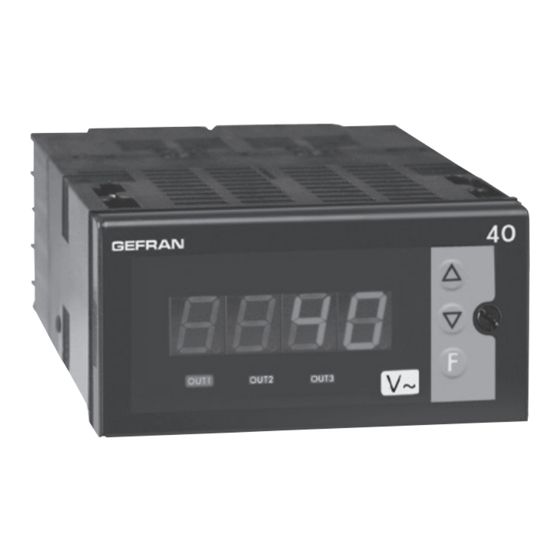

40A 48 / 40A 96
INDICATEUR DE TENSION ET DE COURANT ALTERNATIFS - DÉTECTEUR DE SEUILS
70
70
45
45
115
70
92
!
Pour une installation
correcte, se conformer
aux directives de ce
manuel
MANUEL D'UTILISATION
VERSION LOGICIEL 1.0x / 2.0x
Code 81661G / Édition 10 - 09/2016
2 • CARACTÉRISTIQUES TECHNIQUES
Afficheur
Touches
Précision
Résolution
Entrée principale
Étendue échelles linéaires
Alarmes (Seuils)
Masquage alarmes
Type de contact relais
Sortie logique
Sortie Triac
(option, sur format 96 uniquement)
Réglage défaut
(option) Retransmission analogique
Entrée logique
Fonctions de l'entrée logique
Alimentation (à découpage)
Fusible (interne et non remplaçable par
l'utilisateur)
Indice de protection façade
Température de fonctionnement / stockage 0...50°C / -20...70°C
Humidité relative
Conditions environnementales de l'utilisation
Installation
Poids
3, 4 digits, couleur rouge
mod. 48 hauteur chiffres 10 mm (4 digits)
mod. 96 hauteur chiffres 20 mm (3 digits),
chiffres 14 mm (4 digits)
3 de type mécanique (Incr., Décr., Fonction)
0,2% p.e. pour entrées 2 V c.a., 20 V c.a., 20 mA c.a.
50 mA c.a., 1 A c.a., à température ambiante de 25°C
0,5% de p.e. pour entrées 200 V c.a., 500 V c.a., 200
mA c.a., 5 A c.a.; les valeurs indiquées s'entendent
en valeur maximale rms avec signal de forme d'onde
sinusoïdale
>13 bits - 8000 points
2
V
c . a . ,
2 0
V
c . a . ,
c . a . ,
5 0 0
V
c . a . ,
R i
Tension maxi en continu = 600 V c.a
Tension maxi pendant 1 minute = 900 V c.a
Impulsion de tension 1,2/50 µs = 2 kV crête
20 mA c.a., 50 mA c.a., 200 mA c.a., Ri = 1,6 Ω
Courant maxi en continu = 400 mA c.a. à 50°C
1 A c.a., 5 A c.a., Ri = 16 mΩ
Courant maxi en continu = 5,5 A c.a. à 50°C
Fréquence maxi = 60 Hz
-1999...9999 (afficheur 4 digits)
-999...999 (afficheur 3 digits - pour mod. 96)
Point décimal configurable
Un maximum de 3 alarmes configurables de type:
absolues, asservies, asservies et symétriques.
Hystérésis réglable.
possibilité de:
- exclusion à la mise sous tension;
- R.À.Z. mémoire par touche et/ou un contact;
- retard (DON, DBI, DOF, DPO);
- activation d'un temps d'intervention minimum.
NO (NC) 5 A, 250 V
11 V c.c., Rout = 220Ω (6V/20mA)
20...240 V c.a. ±10%, 3A max
Snubberless, charge inductive et résistive
I
2
t = 128A
2
S
Possibilité de configurer l'état des alarmes en cas
de défaut du capteur
4...20 mA sur 150Ω maxi
Ri = 5,6 KΩ (24V, 4mA), isolement 1500 V
configurables entre R.À.Z. mémo alarmes, hold,
flash, zéro, sélection valeur de crête maxi, mini,
crête à crête.
40A 48 (standard) 100...240 V c.a. ± 10% - 8VA
(option) 20...27 V c.a./c.c. ± 10% - 8VA
40A 48 (standard) 100...240V c.a./c.c. ± 10% -7,5VA
(option) 11...27 V c.a./c.c. ± 10% - 5VA
50/60 Hz, 6 VA
100...240 V c.a./c.c. - type T - 500 mA - 250 V
11...27 V c.a./c.c. - type T - 1,25 A - 250 V
IP65
20...85% Hr sans condensation
pour l'usage interne, altitude jusque à 2000m
Sur panneau, débrochable par l'avant
160g (mod. 48); 320g (mod. 96) en version complète
2 0 0
V
1
M Ω
1
