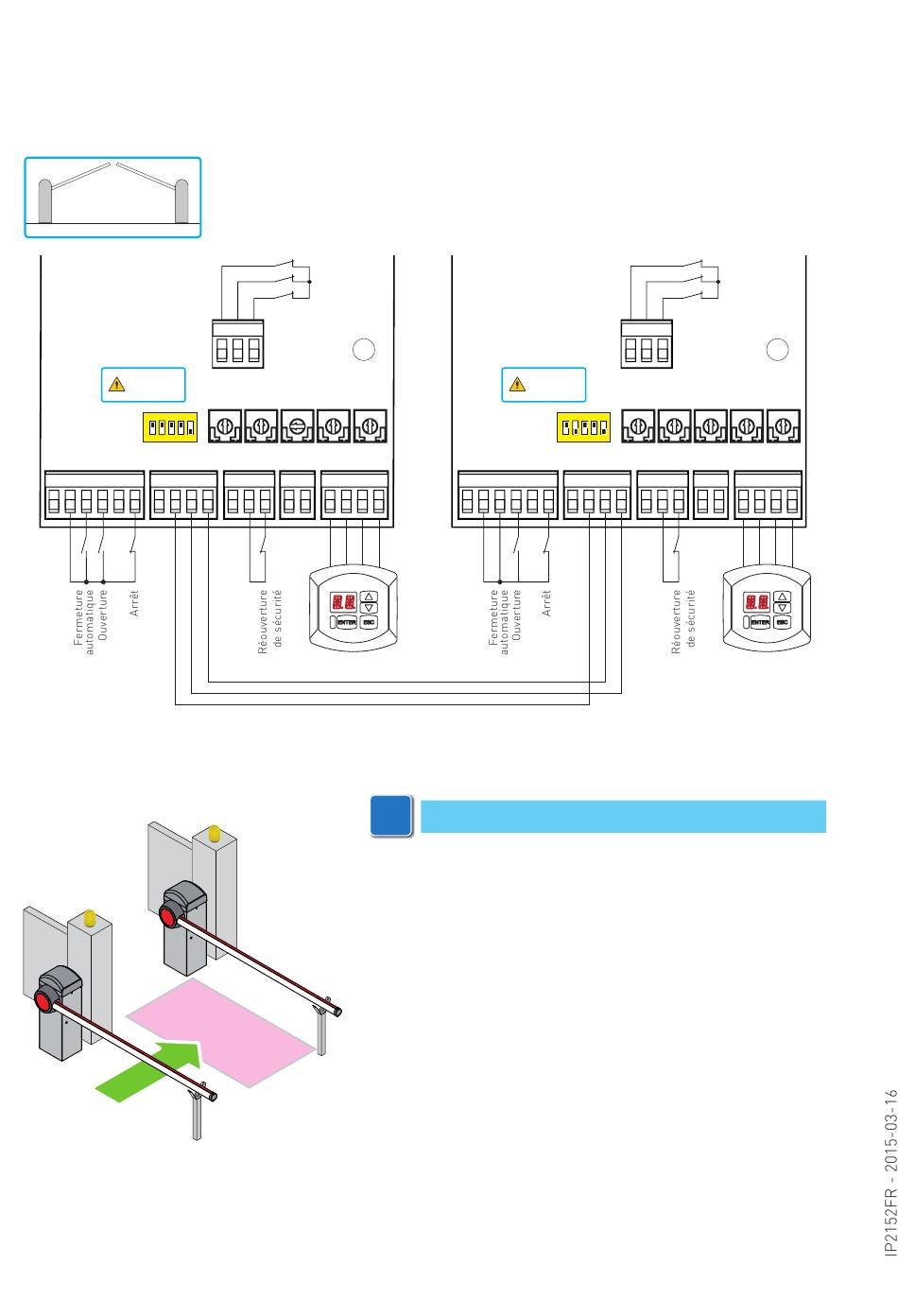

12. Exemple d'application pour automatismes à
interverrouillage unidirectionnel avec détec-
tion de présence
DIP1=ON
ON
1 2 3 4 5
0 1 2 3 4 9 0 1 G1 G3
B
A
Avec ces raccordements et ces réglages, une commande 1-3 active une
manœuvre d'ouverture de les barrières.
La fermeture automatique n'est habilitée que lorsque le véhicule active
le dispositif de détection.
Fin de course
Fin de course
Safety switch
12 11 0
A
VA VC TC R1 CB
0 1 8 0 1 21 22
MD2
i
Il est possible de raccorder deux barrières à fonction-
nement unidirectionnel avec détection de présence
en installant un dispositif de détection entre les deux
barrières (ex. boucle magnétique).
Raccorder les borniers 1-2 de la barrière d'entrée A,
la fermeture automatique n'est habilitée que lorsque
le véhicule active le dispositif de détection.
DIP1=ON
ON
1 2 3 4 5
0 1 2 3 4 9 0 1 G1 G3
Pour les raccordements, se référer au par. 11.
48
Fin de course
Fin de course
Safety switch
12 11 0
B
VA VC TC R1 CB
0 1 8 0 1 21 22
MD2
