4. Installation
4.1 Déballage
Lors du déballage, vérifier que le produit est
complet et intact. Le manuel doit être
conservé pour référence ultérieure.
4.2 Installation pneumatique
Remarque !
Utiliser une clé sur la partie
hexagonale de la section du
port pour serrer à un couple de
1,0 Nm ou moins.
Attention !
Ne pas tenir le corps principal
lors du serrage. Ne pas utiliser
de clé sur le corps principal
lors de la pose de la tuyauterie.
Une telle manipulation peut
entraîner la rupture du produit.
4.3 Raccordement électrique
Pour plus de stabilité, utiliser une
alimentation CC régulée. Des circuits
d'absorption des surtensions (diodes,
varistances, etc.) sont nécessaires si des
charges inductives telles que des relais et
des solénoïdes sont connectées à la même
ligne d'alimentation que le produit. Si vous
utilisez un bloc d'alimentation CC tel qu'une
alimentation à découpage, la borne FG doit
être mise à la terre. (Voir la figure ci-
dessous.)
Manuel
2

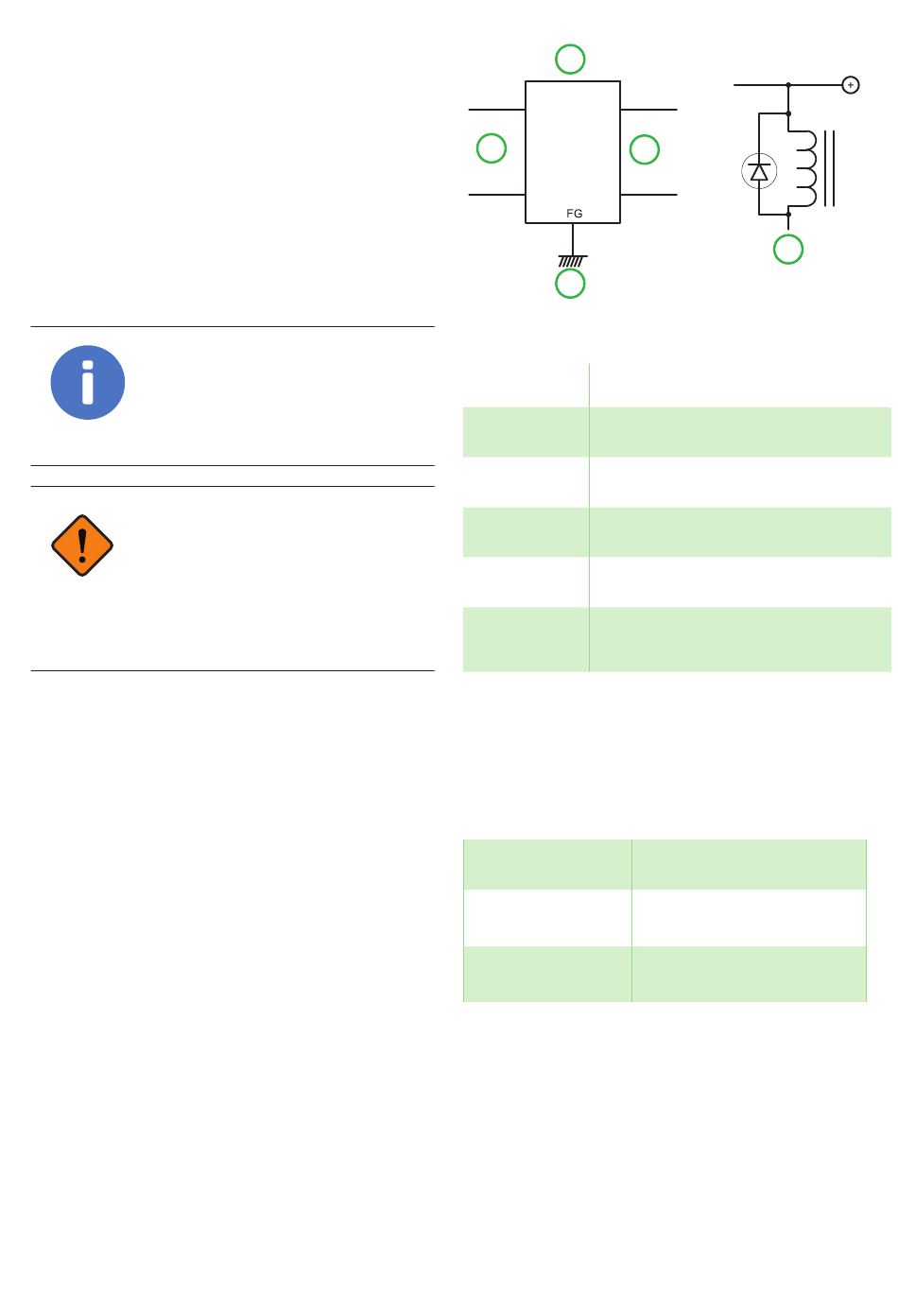

Figure 1 Aperçu schématique.
Référence
1
2
3
4
5
4.3.1 Câblage
Les fils doivent être connectés comme
indiqué dans le tableau ci-dessous. Assurez-
vous de connecter correctement les fils.
Alimentation
Commun
Sortie SW 1
Vacuostat M5
1
4
3
Description
Alimentation de l'unité
Alimentation d'entrée CA
Mise à la terre de la borne FG
Puissance de sortie CC
Circuit d'absorption des
surtensions
Marron
Bleu
Noir
5
Page 10/16
