Prise en main de votre appareil
Connexion d'un dispositif de montage aux relais contact sec

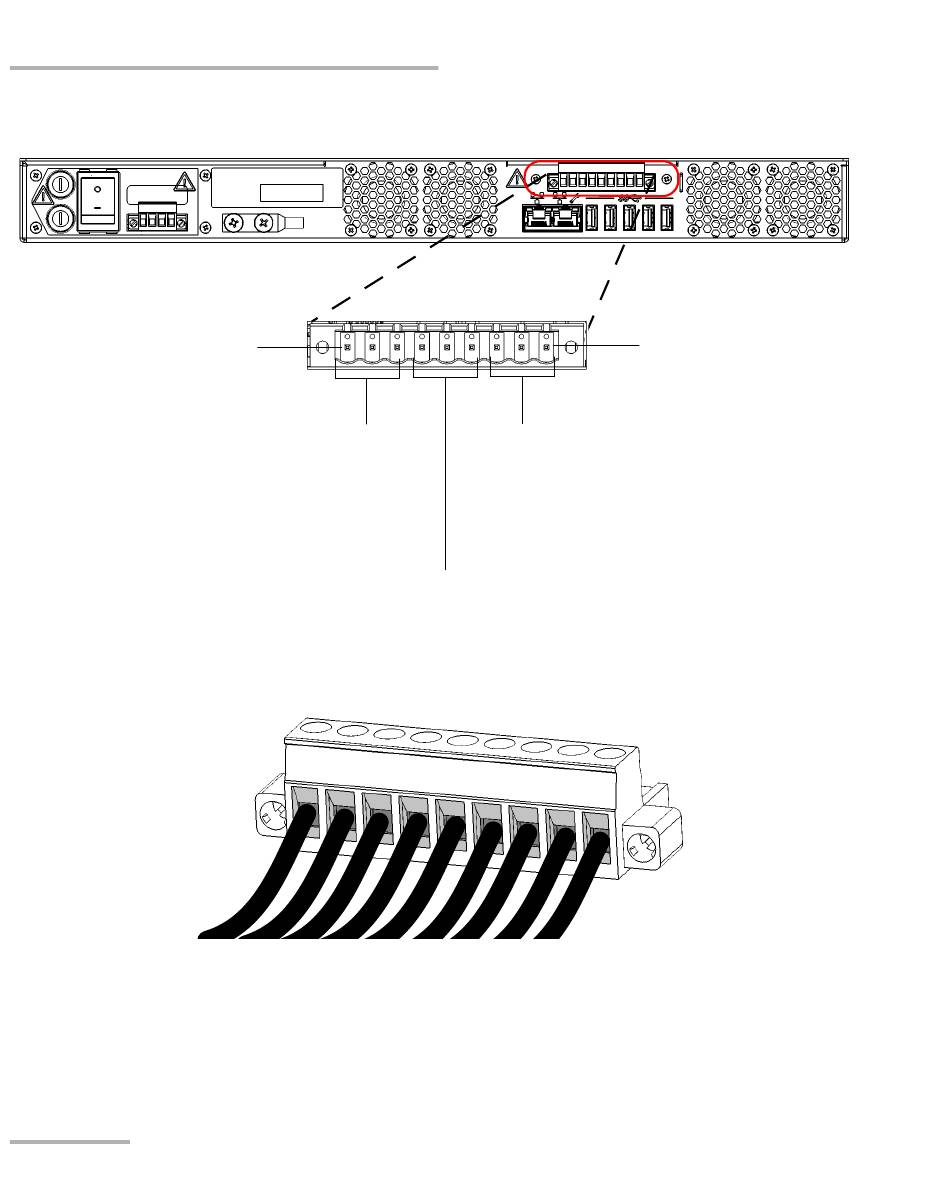

5. Connectez les fils en vous repérant à l'aide du diagramme ci-dessous :
Broche 1
Relais d'alimentation
Broche 1 - NO = Normalement ouvert
Broche 2 - C = Commun
Broche 3 - NC = Normalement fermé
6. Resserrez les vis qui se trouvent en haut du bornier pour sécuriser les
fils.
36
Relais système
Broche 4 - NO = Normalement ouvert
Broche 5 - C = Commun
Broche 6 - NC = Normalement fermé
Broche 9
Relais d'application
Broche 7 - NO = Normalement ouvert
Broche 8 - C = Commun
Broche 9 - NC = Normalement fermé
RTU-2
