Pour relier votre appareil à la terre :
1. Retirez les deux vis Phillips et le dispositif de mise à la terre du
panneau arrière de votre appareil ou de l'avant du panneau d'accès en
option, si vous en utilisez un.

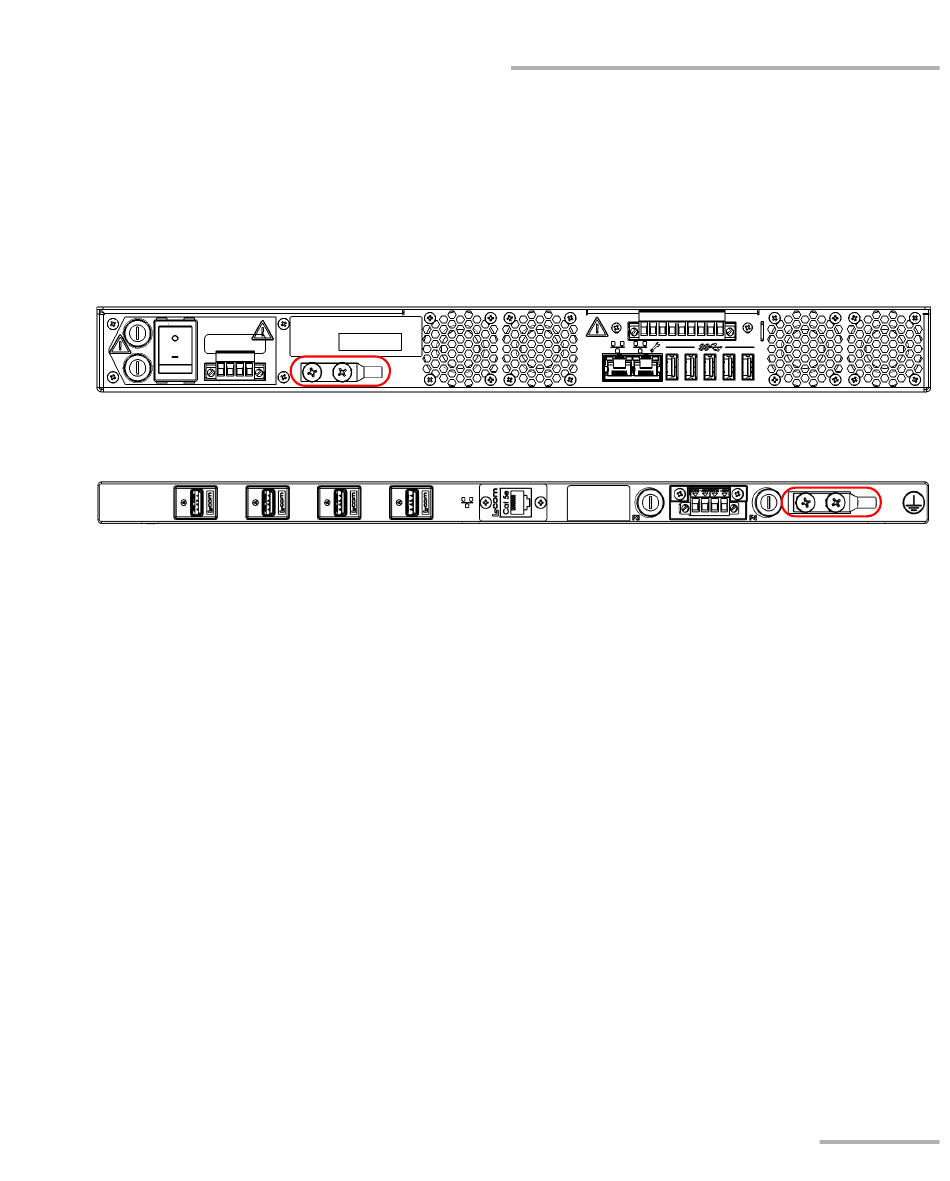

Panneau arrière - RTU-2
Vue de face - Panneau d'accès en option
2. Préparez le fil de mise à la terre (#14 AWG, vert) et fixez une de ses
extrémités au dispositif de mise à la terre de l'appareil ou du panneau
d'accès à l'aide d'un outil de sertissage.
3. Utilisez les deux vis Phillips pour fixer le dispositif de mise à la terre et
l'assemblage de fil sur le panneau arrière de votre appareil ou sur
l'avant du panneau d'accès en option.
4. Reliez à la terre l'autre extrémité du fil conformément à votre
réglementation locale.
Votre appareil est maintenant correctement relié à la terre.
RTU-2
Prise en main de votre appareil
Relier votre appareil à la terre
