MANUEL D'INSTALLATION ET
D'UTILISATION

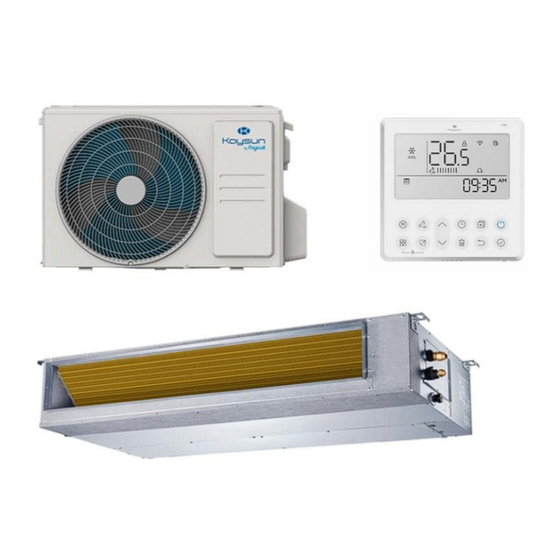

Gainable
KPDA-35 DVR15
KPDA-26 DVR15
REMARQUE IMPORTANTE :
Lisez attentivement ce manuel et le GUIDE DE SÉCURITÉ (le cas échéant) avant
d'installer ou d'utiliser votre appareil. Veillez à conserver ce manuel pour
référence ultérieure.
Publicité
Manuels Connexes pour Kaysun KPDA-26 DVR15
Sommaire des Matières pour Kaysun KPDA-26 DVR15
- Page 1 MANUEL D'INSTALLATION ET D'UTILISATION Gainable KPDA-35 DVR15 KPDA-26 DVR15 REMARQUE IMPORTANTE : Lisez attentivement ce manuel et le GUIDE DE SÉCURITÉ (le cas échéant) avant d’installer ou d’utiliser votre appareil. Veillez à conserver ce manuel pour référence ultérieure.
- Page 2 TABLE DES MATIÈRES CONSIGNES DE SÉCURITÉ ........................DÉPANNAGE ..............................INSTALLATION DE PRODUCTION ....................... PRÉSENTATION DU PRODUIT ....................... RACCORDEMENT DE LA TUYAUTERIE DE RÉFRIGÉRANT ............PRÉCAUTIONS DE CÂBLAGE ........................ ÉVACUATION DE L’AIR ..........................REMARQUE RELATIVE À L’AJOUT DE RÉFRIGÉRANT ............... TEST DE FONCTIONNEMENT.........................
- Page 3 CONSIGNES DE SÉCURITÉ Utilisation prévue Les consignes de sécurité suivantes ont pour but de prévenir les risques ou les dommages imprévus résultant d’une utilisation dangereuse ou incorrecte de l’appareil. Veuillez vérifier l’emballage et l’appareil à l’arrivée pour vous assurer que tout est intact afin de garantir un fonctionnement sûr. Si vous trouvez un quelconque dommage, veuillez contacter le détaillant ou le revendeur.
- Page 4 AVERTISSEMENT RELATIF À L’UTILISATION DU PRODUIT • En cas de situation anormale (comme une odeur de brûlé), éteignez immédiatement l’unité et débranchez le câble d’alimentation. Appelez votre revendeur pour obtenir des instructions afin d’éviter les décharges électriques, les incendies ou les blessures. •...
- Page 5 • N’utilisez pas l’appareil à d'autres fins que celles pour lesquelles il a été conçu. • Ne montez pas sur l’unité extérieure et ne placez pas d’objets dessus. • Ne laissez pas les climatiseurs fonctionner pendant de longues périodes lorsque l’humidité...
- Page 6 effectuée conformément aux exigences du NEC et de la CEC par du personnel autorisé uniquement.) • Contactez un prestataire de services agréé pour la réparation ou l’entretien de cet appareil. Cet appareil doit être installé conformément aux réglementations nationales en matière de câblage. •...
- Page 7 • Les spécifications du fusible, le cas échéant, sont imprimées sur la carte de circuit imprimé, par exemple T5A/250VAC et T10A/250VAC. REMARQUE SUR LES GAZ FLUORÉS (NON APPLICABLE À L’UNITÉ UTILISANT LE RÉFRIGÉRANT R290) • Cette unité de climatisation renferme des gaz à effet de serre fluorés. Pour obtenir des renseignements précis sur le type de gaz et la quantité, veuillez vous référer à...
- Page 8 (1) Exigences de la norme CEI (uniquement applicable à la norme CEI 60335-2-40: 2018). Montage au plafond Montage mural m (kg) m (kg) ≤ 2,503 4 ≤ 2,048 4 2,503 < m ≤ 2,6 4,28 2,048 < m ≤ 2,2 4,58 2,6 < m ≤ 2,8 4,97 2,2 < m ≤ 2,4 5,45 2,8 < m ≤ 3,0 5,70 2,4 < m ≤ 2,6 6,40 3,0 < m ≤ 3,2 6,49 2,6 < m ≤ 2,8 ...
- Page 9 • Les raccords mécaniques réutilisables et les joints évasés ne sont pas autorisés à l’intérieur (Exigences de la norme EN). • Les raccords mécaniques utilisés à l’intérieur doivent avoir un taux ne dépassant pas 3 g/an à 25 % de la pression maximale admissible. Lorsque les raccords mécaniques sont réutilisés à...
- Page 10 REMARQUE La pression statique externe totale fonctionnelle maximale ne doit pas dépasser 2,04 cmH2O ou 100 Pa. Le débit d’air diminue de manière significative au-delà de 2,04 cmH2O ou 100 Pa. La conception du système doit tenir compte de la résistance accrue des filtres au fur et à...
- Page 11 Maintenez votre climatiseur. Maintenance - En cas de périodes Maintenance - Inspection d’inutilisation prolongée d’avant-saison Si vous prévoyez de ne pas utiliser Après de longues périodes de non- votre climatiseur pendant une période utilisation ou avant des périodes prolongée, procédez comme suit : d’utilisation fréquente, faites ce qui suit : Vérifiez si les fils sont Vérifiez qu’il n’y a Éteignez l’appareil...
- Page 12 Problème Causes possibles L’appareil est doté d’une fonction de protection de 3 minutes qui empêche sa surcharge. L’appareil ne peut pas être redémarré dans les trois minutes suivant sa mise hors tension. Modèles de climatisation et de chauffage : Si le voyant de fonctionnement et les L’appareil ne s’allume pas indicateurs PRÉ-DÉG (Préchauffage/Dégivrage) sont allumés, la température lorsque l’on appuie sur le...
- Page 13 Problème Causes possibles Solution La température réglée peut être supérieure à la température Réduire le réglage de la température ambiante de la pièce Contactez directement un technicien L’échangeur de chaleur de l’unité professionnel pour remplacer l’échangeur intérieure ou extérieure est encrassé de chaleur.
- Page 14 Problème Causes possibles Solution La température extérieure est Utilisez un dispositif de chauffage auxiliaire extrêmement basse Mauvaise L’air froid pénètre par les portes et Assurez-vous que toutes les portes et performance de les fenêtres fenêtres sont fermées pendant l’utilisation chauffage Faible teneur en réfrigérant Contactez directement un technicien en raison d’une fuite ou d’une...
- Page 15 Dépannage de votre télécommande sans fil Problème Causes possibles Solution En mode AUTO, la vitesse de ventilation Vérifiez si le mode AUTO est est réglée automatiquement et ne peut sélectionné. pas être modifiée. La vitesse de ventilation ne peut En mode SÉCHAGE, le bouton VITESSE être modifiée.
- Page 16 INSTALLATION DE PRODUCTION ACCESSOIRES Le climatiseur est livré avec les accessoires suivants. Utilisez toutes les pièces et accessoires d’installation pour installer le climatiseur. Une mauvaise installation peut entraîner des fuites d’eau, des chocs électriques et un incendie, ou provoquer une défaillance de l’équipement. Les articles ne sont pas inclus avec le climatiseur ;...
- Page 17 Panneau d’affichage Voyant de Récepteur minuterie infrarouge Bouton Écran LED Manuel Voyant de Voyant fonctionnement d’alarme PRE-DÉG Voyant (préchauffage/dégivrage) Bouton MANUEL : Ce bouton permet de sélectionner le mode dans l’ordre suivant : AUTO, REFROIDISSEMENT FORCÉ, DÉSACTIVÉ. Mode REFROIDISSEMENT FORCÉ : En mode REFROIDISSEMENT FORCÉ, le voyant de fonctionnement clignote.
- Page 18 Taille ø 6, 35 Côté liquide ø 9, 52 Ensemble de tuyaux de ø 9, 52 raccordement Côté gaz ø 12, 7 Ø 16 RÉSUMÉ RELATIF À L’INSTALLATION Installez l’unité intérieure Installez le tuyau Installez l’unité extérieure d’évacuation L(L1) N(L2) Évacuez le système de Raccordez les câbles Raccordez les tuyaux de...
- Page 19 PRÉSENTATION DU PRODUIT REMARQUE SUR LES ILLUSTRATIONS : Les illustrations présentes dans ce manuel sont fournies uniquement à titre d’exemple. La forme réelle de votre unité intérieure peut être légèrement différente. La forme réelle prévaut. L’installation doit être effectuée conformément aux exigences des normes locales et nationales.
- Page 20 Installez l’unité intérieure Sélectionner l’emplacement de l’installation REMARQUE Avant d’installer l’unité intérieure, vous devez choisir un emplacement approprié. Les normes suivantes vous aideront à choisir un emplacement approprié pour l’unité. Les emplacements d’installation appropriés répondent aux normes suivantes : Il y a suffisamment d’espace pour Il y a suffisamment d’espace pour raccorder Il n’y a pas de rayonnement direct l’installation et l’entretien.
- Page 21 Confirmer les dimensions de l’installation Lieu d’installation La distance entre les unités intérieures montées doit être conforme aux spécifications illustrées dans le diagramme suivant. > 30 cm Plafond solide et stable > 2 cm Unité intérieure Côté Côté droit gauche >...
- Page 22 Accrocher l’unité intérieure 3.1. Veuillez vous référer aux diagrammes suivants pour localiser les quatre trous de vis de positionnement sur le plafond. Veillez à marquer les endroits où vous percerez des trous pour les crochets de plafond. Dimensions de la sortie d’air Dimensions de l’entrée d’air Filtre à...
- Page 23 3.2 Conseils pour l’installation des 2. Installez et posez les tuyaux et les fils après avoir terminé l’installation du corps principal. boulons au plafond Lorsque vous choisissez le point de départ, 1) Bois déterminez la direction des tuyaux à dessiner. En particulier dans le cas d’un plafond, alignez Les trous de fixation de la mousse supérieure les tuyaux de réfrigérant, les tuyaux de vidange sont utilisés pour les boulons de positionnement...
- Page 24 REMARQUE : confirmez que l’inclinaison minimale de la vidange est de 1/100 ou plus. Installation des gaines et des accessoires 1. Installez le filtre (en option) en fonction de la REMARQUE : taille de l’entrée d’air. 1. La longueur minimale du conduit doit être 2.
- Page 25 REMARQUE : Toutes les figures de ce Panneau de manuel sont présentées à des fins de ventilation démonstration uniquement. Le climatiseur que vous avez acheté peut être légèrement différent dans sa conception, bien que sa forme soit similaire. Bride de reprise d’air Installation de conduits d’air frais Dimensions :...
- Page 26 2) Entretien de la pompe : 1. Retirez les quatre vis de la pompe de vidange. 2. Débranchez l’alimentation électrique de la pompe et le câble de l’interrupteur de niveau d’eau. 3. Détachez la pompe. Pompe Percer un trou dans le mur pour la tuyauterie de raccordement 1.
- Page 27 Installation d’un tuyau de vidange pour les unités Tuyau d’évacuation équipées d’une pompe Plafond Incliner de 1-1.5m <20cm plus de 1/50 (39-59”) (7.9”) Tuyau de vidange Collier de serrage Isolation Port de connexion Plafond 1-1.5m (39-59”) REMARQUE : Lors du raccordement de plusieurs tuyaux de vidange, installez les tuyaux Incliner de plus de 1/50...
- Page 28 Unités avec pompe. 2. Mettez l’appareil en marche en mode REFROIDISSEMENT. Vérifiez si l’eau est évacuée 1. Retirez le couvercle du test. correctement (un décalage d’une minute est Remplissez le bac à eau avec 2 litres d’eau. possible, en fonction de la longueur du tuyau de vidange), vérifiez si l’eau fuit des joints.
- Page 29 Installer votre unité extérieure Sélectionner l’emplacement de l’installation REMARQUE : AVANT L’INSTALLATION Avant d’installer l’unité extérieure, vous devez choisir un emplacement approprié. Les normes suivantes vous aideront à choisir un emplacement approprié pour l’unité. Les emplacements d’installation appropriés répondent aux normes suivantes : 60cm（24"）...
- Page 30 Installer le joint d’évacuation (unité de pompe à chaleur uniquement) Trou du bac de base de l'unité extérieure Étape 1 : Déterminez le trou de la plaque de base de l’unité extérieure. Joint Étape 2 : • Placez la garniture en caoutchouc sur l’extrémité du joint d’évacuation qui sera raccordée à...
- Page 31 Ancrage de l’unité d’extérieure AVERTISSEMENT LORS DU PERÇAGE DU BÉTON, IL EST RECOMMANDÉ DE PORTER UNE PROTECTION OCULAIRE À TOUT MOMENT. • L'unité extérieure peut être ancrée au sol ou à un support mural à l'aide d'un boulon (M10). Préparez la base d'installation de l’appareil selon les dimensions ci-dessous.
- Page 32 RACCORDEMENT DE LA TUYAUTERIE DE RÉFRIGÉRANT Lors du raccordement de la tuyauterie de réfrigérant, NE LAISSEZ PAS pénétrer dans l’unité des substances ou des gaz autres que le réfrigérant spécifié. La présence d'autres gaz ou substances réduit la capacité de l’unité et peut provoquer une pression anormalement élevée dans le cycle de réfrigération. Cela peut provoquer une explosion et des blessures.
- Page 33 Instructions de raccordement — Tuyauterie de réfrigérant MISE EN GARDE • Le tuyau de branchement doit être installé horizontalement. Un angle supérieur à 10 ° est susceptible d'entraîner des dysfonctionnements. • NE PAS installer le tuyau de raccordement tant que les unités intérieure et extérieure n'ont pas été...
- Page 34 • Retirez le ruban de PVC des extrémités du AVIS tuyau lorsque vous êtes prêt à effectuer les opérations d'évasement. Utilisez à la fois une clé et une clé dynamométrique pour le • Serrez l’évasement à l’extrémité du tuyau. raccordement ou le retrait des tuyaux L'extrémité...
- Page 35 AVIS Assurez-vous de NE PAS entrecroiser le câble de signal avec d’autres fils. Lorsque vous rassemblez ces éléments, Rayon mini 10 cm (3,9 po) n’entrelacez pas ou ne croisez pas • Après avoir raccordé les tuyaux en cuivre le câble de signal avec d’autres à...
- Page 36 REMARQUE SUR LE COMMUTATEUR D'AIR Lorsque le courant maximum du climatiseur est supérieur à 16 A, un interrupteur d'air ou un interrupteur de protection contre les fuites avec dispositif de protection doit être utilisé (acheté séparément). Lorsque le courant maximum du climatiseur est inférieur à...
- Page 37 Surface de section transversale minimale 4. Fixez le câble à l’aide du serre-câble. des câbles d'alimentation et de signal (pour 5. Isolez les parties inutilisées des fils avec du référence) ruban isolant. Assurez-vous de les maintenir éloignés de toute pièce électrique ou Courant nominal de Surface nominale de la métallique.
- Page 38 CÂBLAGE DE L’UNITÉ INTÉRIEURE Préparation du câble pour la connexion MISE EN GARDE a. À l’aide d’une pince à dénuder, dénudez la • Lors de la connexion des fils, veuillez suivre gaine en caoutchouc des deux extrémités du scrupuleusement le schéma de câblage. câble de signal pour faire apparaître environ •...
- Page 39 Spécifications d’alimentation (non applicable pour l’Amérique du Nord) REMARQUE Les disjoncteurs/fusibles de type chauffage électrique auxiliaire doivent ajouter plus de 10 A. La spécification des disjoncteurs/fusibles doit être soumise à la plaque signalétique de l’unité. (applicable au modèle australien) Spécifications de l’alimentation électrique intérieure MODÈLE (BTU/h) ≤18 K PHASE...
- Page 40 Spécifications de la puissance de l’onduleur de type A/C ≤18 K MODÈLE (BTU/h) PHASE 1 phase ALIMENTATION (intérieur) TENSION 220-240 V DISJONCTEUR/FUSIBLE(A) 15/10 PHASE 1 phase ALIMENTATION (extérieur) TENSION 208-240 V DISJONCTEUR/FUSIBLE(A) 25/20...
- Page 41 ÉVACUATION DE L’AIR REMARQUE Lorsque vous ouvrez les tiges des vannes, tournez la clé hexagonale jusqu'à ce qu'elle touche l’arrêt. N’essayez pas de forcer la valve à s’ouvrir davantage. Préparations et mesures de précautions 6. Fermez le côté basse pression du manomètre du collecteur et arrêtez la pompe à...
- Page 42 REMARQUE RELATIVE À L’AJOUT DE RÉFRIGÉRANT MISE EN GARDE NE MÉLANGEZ PAS différents types de réfrigérants. Certains systèmes nécessitent une charge supplémentaire en fonction de la longueur des tuyaux. La longueur standard des tuyaux varie en fonction des réglementations locales. Par exemple, en Amérique du Nord, la longueur standard des tuyaux est de 7,5 m.
- Page 43 TEST DE FONCTIONNEMENT MISE EN GARDE Le fait de ne pas effectuer un test de fonctionnement peut entraîner des dommages à l'unité, des dommages matériels ou des blessures corporelles. Avant le test de fonctionnement e. Assurez-vous que les boutons manuels de l’unité...
- Page 44 EMBALLAGE ET DÉBALLAGE DE L’APPAREIL Instructions pour l’emballage/le déballage de l’appareil : Déballage : Unité intérieure : 1. Coupez la ceinture d’emballage. 2. Déballez l’emballage. 3. Retirez le coussin d’emballage et le support d’emballage. 4. Retirez le film d’emballage. 5. Retirez les accessoires. 6.
- Page 45 La conception et les spécifications sont sujettes à modification sans préavis aux fins d’améliorer le produit. Consultez le comptoir de vente ou le fabricant pour plus de détails. Toute mise à jour du manuel sera téléchargée sur le site web du service, veuillez vérifier la dernière version. QS006UI-T2...
