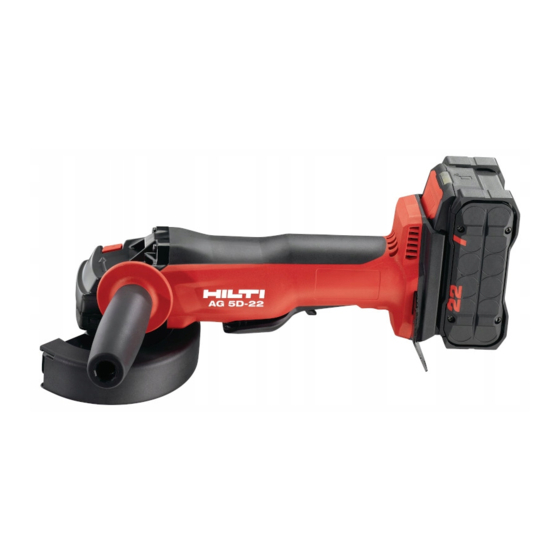

Page 7 AG 5D-22 (125) Original-Bedienungsanleitung ........Original operating instructions .
Page 9 • Die beiliegende Bedienungsanleitung entspricht dem aktuellen Stand der Technik zum Zeitpunkt der Drucklegung. Finden Sie immer die aktuelle Version online auf der Hilti Produktseite. Folgen Sie hierzu dem Link oder dem QR-Code in dieser Bedienungsanleitung, gekennzeichnet mit dem Symbol •...
Page 10 Diese Zahlen verweisen auf die jeweilige Abbildung am Anfang dieser Bedienungsanleitung. Die Nummerierung gibt eine Abfolge der Arbeitsschritte im Bild wieder und kann von den Arbeits- schritten im Text abweichen. Positionsnummern werden in der Abbildung Übersicht verwendet und verweisen auf die Num- mern der Legende im Abschnitt Produktübersicht.
Page 11 Die Technischen Dokumentationen sind hier hinterlegt: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Sicherheit Allgemeine Sicherheitshinweise für Elektrowerkzeuge WARNUNG Lesen Sie alle Sicherheitshinweise, Anweisungen, Bebilderungen und technischen Da- ten, mit denen dieses Elektrowerkzeug versehen ist. Versäumnisse bei der Einhaltung der nachfolgenden Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.
Page 12 ▶ Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden. ▶ Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden.
Page 13 ▶ Warten Sie niemals beschädigte Akkus. Sämtliche Wartung von Akkus sollte nur durch den Hersteller oder bevollmächtigte Kundendienststellen erfolgen. Sicherheitshinweise für alle Arbeiten Gemeinsame Sicherheitshinweise zum Schleifen, Sandpapierschleifen, Arbeiten mit Drahtbürsten und Trennschleifen: ▶ Dieses Elektrowerkzeug ist zu verwenden als Schleifer, Sandpapierschleifer, Drahtbürste, Loch- schneider und Trennschleifmaschine.
Page 14 ▶ Verwenden Sie das Elektrowerkzeug nicht in der Nähe brennbarer Materialien. Funken können diese Materialien entzünden. ▶ Verwenden Sie keine Einsatzwerkzeuge, die flüssige Kühlmittel erfordern. Die Verwendung von Wasser oder anderen flüssigen Kühlmitteln kann zu einem elektrischen Schlag führen. Rückschlag und entsprechende Sicherheitshinweise Rückschlag ist die plötzliche Reaktion infolge eines hakenden oder blockierten drehenden Einsatzwerkzeugs, wie Schleifscheibe, Schleifteller, Drahtbürste usw.
Page 15 und die Anfälligkeit zum Verkanten oder Blockieren und damit die Möglichkeit eines Rückschlags oder Schleifkörperbruchs. ▶ Meiden Sie den Bereich vor und hinter der rotierenden Trennscheibe. Wenn Sie die Trennscheibe im Werkstück von sich wegbewegen, kann im Falle eines Rückschlags das Elektrowerkzeug mit der sich drehenden Scheibe direkt auf Sie zugeschleudert werden.
Page 16 Explosion verursachen, wenn Sie eine Stromleitung, ein Gas- oder ein Wasserrohr beschädigen. ▶ Lassen Sie verschmutzte Produkte bei häufiger Bearbeitung von leitfähigen Materialien in regelmäßigen Abständen vom Hilti Service überprüfen. An der Geräteoberfläche haftender Staub, vor allem von leitfähigen Materialien, oder Feuchtigkeit können unter ungünstigen Bedingungen zu elektrischem Schlag führen.
Page 17 Ort mit ausreichender Entfernung zu brennbaren Materialien. Lassen Sie den Akku abkühlen. Wenn der Akku nach einer Stunde immer noch zu heiß zum Anfassen ist, dann ist er defekt. Wenden Sie sich an den Hilti Service oder lesen Sie das Dokument "Hinweise zur Sicherheit und Anwendung für Hilti Li-Ion-Akkus".
Page 18 Verwenden Sie für dieses Produkt nur Hilti Nuron LiIon-Akkus der Typenreihe B 22. Für optimale Leistung empfiehlt Hilti für dieses Produkt die in der Tabelle am Ende dieser Bedienungsanleitung angegebenen Akkus. Verwenden Sie für diese Akkus nur Hilti Ladegeräte der in der Tabelle am Ende dieser Bedienungsanlei- • tung genannten Typenreihen.
Page 19 Schneidwinkel negativ 3.10 Anzeigen des LiIon-Akkus Hilti Nuron Li-Ion-Akkus können den Ladezustand, Fehlermeldungen und den Zustand des Akkus anzeigen. 3.10.1 Anzeigen zum Ladezustand und Fehlermeldungen WARNUNG Verletzungsgefahr durch herunterfallenden Akku! ▶ Stellen Sie bei eingestecktem Akku nach drücken der Entriegelungstaste sicher, dass Sie den Akku wieder korrekt im verwendeten Produkt einrasten.
Page 20 Die Abfrage zum Zustand des Akkus konnte nicht blinkt eine (1) LED schnell gelb. abgeschlossen werden. Wiederholen Sie den Vor- gang oder wenden Sie sich an den Hilti Service. Alle LEDs leuchten als Lauflicht und anschließend Wenn ein angeschlossenes Produkt weiterhin ver- leuchtet eine (1) LED konstant rot.
Page 21 Anwendung Kurzzeichen Untergrund max. max. Dicke Durch- messer Diamant Schruppschleif- Schruppschlei- DGCW (SPX, mineralisch 125 mm scheibe SP, P) Drahtbürste Drahtbürsten 3CS, 4CS, 3SS, 75 mm 125 mm 27 mm 125 mm Diamant Bohrkrone Fliesenbohren DDM14 mineralisch 125 mm Fiberscheibe Schruppschlei- AP-D metallisch...
Page 22 Geräuschinformation und Schwingungswerte nach EN 62841 Die in diesen Anweisungen angegebenen Schalldruck- und Schwingungswerte sind entsprechend einem genormten Messverfahren gemessen worden und können für den Vergleich von Elektrowerkzeugen mitein- ander verwendet werden. Sie eignen sich auch für eine vorläufige Einschätzung der Expositionen. Die angegebenen Daten repräsentieren die hauptsächlichen Anwendungen des Elektrowerkzeuges.
Page 23 Beachten Sie Ihre nationalen Richtlinien für Arbeiten in Höhe. Verwenden Sie als Absturzsicherung für dieses Produkt ausschließlich eine Kombination aus der Hilti Fallsicherung #2293133 mit der Hilti Werkzeug-Halteleine #2261970. ▶ Befestigen Sie die Fallsicherung in den Montageöffnungen für Zubehör. Kontrollieren Sie den sicheren Halt.
Page 24 ▶ Beachten Sie die Montageanleitung der entsprechenden Schutzhaube. 6.7.1 Schutzhaube montieren Die Schutzhaube besitzt Codiernocken, welche sicherstellen, dass nur eine zum Produkt passende Schutzhaube montiert werden kann. Die Schutzhaube läuft mit ihren Codiernocken in der Haubenauf- nahme des Produktes. 1. Setzen Sie die Schutzhaube so auf den Spindelhals, dass sich die beiden Dreieck-Markierungen an der Schutzhaube und am Produkt gegenüberstehen.
Page 25 6.10.1 Einsatzwerkzeug montieren 1. Prüfen Sie, ob der O-Ring im Spannflansch vorhanden und unbeschädigt ist. ▶ Ersetzen Sie einen fehlenden oder beschädigten O-Ring. 2. Setzen Sie den Spannflansch formschlüssig, verdrehsicher auf die Spindel. 3. Setzen Sie das Einsatzwerkzeug auf. 4. Schrauben Sie die Spannmutter entsprechend dem eingesetzten Einsatzwerkzeug fest. 5.
Page 26 6.10.5 Bohrkrone montieren 1. Montieren Sie den Seitenhandgriff. → Seite 15 2. Montieren Sie die Schutzhaube. → Seite 16 3. Setzen Sie die Bohrkrone auf und schrauben Sie sie handfest an. 4. Drücken Sie den Spindel-Arretierknopf und halten Sie ihn gedrückt. 5.
Page 27 Funktion. Verwenden Sie für einen sicheren Betrieb nur original Ersatzteile und Verbrauchsmaterialien. Von Hilti freigegebene Ersatzteile, Verbrauchsmaterialien und Zubehör für Ihr Produkt finden Sie in Ihrem Hilti Store oder unter: www.hilti.group Transport und Lagerung von Akku-Werkzeugen und Akkus...
Page 28 Beachten Sie bei allen Störungen die Ladezustands- und Fehleranzeige des Akkus. Siehe Kapitel Anzeigen des Li-Ion-Akkus. Bei Störungen, die nicht in dieser Tabelle aufgeführt sind oder die Sie nicht selbst beheben können, wenden Sie sich bitte an unseren Hilti Service. Störung Mögliche Ursache Lösung...
Page 29 The accompanying documentation corresponds to the current state of the art at the time of printing. Please always check for the latest version on the product’s page on Hilti’s website. To do this, follow the link or scan the QR code in this documentation, marked with the symbol •...
Page 30 Comply with the operating instructions Instructions for use and other useful information Dealing with recyclable materials Do not dispose of electric equipment and batteries as household waste Hilti Liion battery Hilti charger 1.2.3 Symbols in illustrations The following symbols are used in illustrations: These numbers refer to the illustrations at the beginning of these operating instructions.
Page 31 The type designation and serial number are printed on the rating plate. ▶ Write down the serial number in the table below. You will be required to state the product details when contacting Hilti Service or your local Hilti organization to inquire about the product. Product information...
Page 32 ▶ When operating a power tool outdoors, use an extension cord suitable for outdoor use. Use of a cord suitable for outdoor use reduces the risk of electric shock. ▶ If operating a power tool in a damp location is unavoidable, use a residual current device (RCD) protected supply.
Page 33 ▶ Do not expose a battery pack or tool to fire or excessive temperature. Exposure to fire or temperature above 130° C (265 °F) may cause explosion. ▶ Follow all charging instructions and do not charge the battery pack or tool outside the temperature range specified in the instructions.
Page 34 Kickback and related warnings Kickback is a sudden reaction to a pinched or snagged rotating wheel, backing pad, brush or any other accessory. Pinching or snagging causes rapid stalling of the rotating accessory which in turn causes the uncontrolled power tool to be forced in the direction opposite of the accessory’s rotation at the point of the binding.
Page 35 ▶ Use extra caution when making a "pocket cut" into existing walls or other blind areas. The protruding wheel may cut gas or water pipes, electrical wiring or objects that can cause kickback. ▶ Do not attempt to do curved cutting. Overstressing the wheel increases the loading and susceptibility to twisting or binding of the wheel in the cut and the possibility of kickback or wheel breakage, which can lead to serious injury.
Page 36 ▶ Dirty or dusty products that have been used frequently for work on conductive materials should be checked at regular intervals by Hilti Service. Dust (especially dust from conductive materials) or dampness adhering to the surface of the power tool may, under unfavorable conditions, lead to electric shock.
Page 37 Allow the battery to cool down. If it is still too hot to touch after an hour, the battery is faulty. Consult Hilti Service or read the document entitled "Instructions on safety and use for Hilti Li-ion batteries".
Page 38 Negative 3.10 Status indicators of the Liion battery Hilti Nuron Li-ion batteries can indicate state of charge, fault messages and the battery's state of health. 3.10.1 Indicators for state of charge and fault messages WARNING Risk of injury by a falling battery! ▶...
Page 39 The Li-ion battery is completely discharged. Recharge the battery. If the LED again starts quick-flashing after the bat- tery has been charged, consult Hilti Service. One (1) LED quick-flashes yellow The Li-ion battery or the product in which it is in- serted is overloaded, too hot or too cold, or experi- encing some other fault.
Page 40 Type Application Designation Material max. max. thickness diameter Diamond grinding wheel Rough grinding DGCW (SPX, Mineral — 125 mm SP, P) Wire brush Wire brushes 3CS, 4CS, 3SS, — 75 mm 125 mm 27 mm 125 mm Diamond core bit Hole cutting in DDM14 Mineral...
Page 41 Noise information and vibration values in accordance with EN 62841 The sound pressure and vibration values given in these instructions have been measured in accordance with a standardized test and may be used to compare one power tool with another. They may be used for a preliminary assessment of exposure.
Page 42 ▶ Prior to each use, always check the attachment point of the tool tether for possible damage. Comply with the national regulations for working at heights. As drop arrester for this product, use only a combination of the Hilti retaining strap #2293133 and the Hilti tool tether #2261970.
Page 43 6.7.2 Adjusting the guard ▶ Press the guard release button and then rotate the guard until it engages in the desired position. 6.7.3 Removing the hood 1. Press the guard release button and turn the guard until the triangular marks on the guard and on the product are in alignment.
Page 44 3. Release the spindle lockbutton and remove the accessory tool. 6.10.3 Fitting an accessory tool secured with a Kwik lock nut WARNING Risk of breakage. Heavy wear (abrasion) may cause the Kwik lock nut to break. ▶ When working with the power tool, make sure that the Kwik lock nut doesn’t come into contact with the working surface.
Page 45 5. Use the pin wrench to tighten the clamping nut. Operation Grinding CAUTION Risk of injury. The accessory tool may suddenly stick or stall. ▶ Use the product with the side handle (or optional hoop handle) fitted and always hold the product securely with both hands.
Page 46 To help ensure safe and reliable operation, use only genuine Hilti spare parts and consumables. Spare parts, consumables and accessories approved by Hilti for use with your product can be found at your Hilti Store or online at: www.hilti.group...
Page 47 ▶ Cover the terminals with a non-conductive material (such as electrical tape) to prevent short circuiting. ▶ Dispose of your battery out of the reach of children. ▶ Dispose of the battery at your Hilti Store, or consult your local governmental garbage disposal or public health and safety resources for disposal instructions.
Page 48 De meegeleverde handleiding komt overeen met de actuele stand van de techniek op het tijdstip op het moment van druk. De actuele versie vindt u altijd online op de Hilti productpagina. Volg hiervoor de link of de QR-code in deze handleiding, gemarkeerd met het symbool •...
Page 49 Deze cijfers verwijzen naar de betreffende afbeelding aan het begin van deze handleiding. De nummering in de afbeeldingen geeft de volgorde van de arbeidsstappen weer en kan van de arbeidsstappen in de tekst afwijken. Positienummers worden gebruikt in de afbeelding Overzicht en verwijzen naar de nummers van de legenda in het hoofdstuk Productoverzicht.
Page 50 De technische documentatie is hier te vinden: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Veiligheid Algemene veiligheidsaanwijzingen voor elektrische gereedschappen WAARSCHUWING Lees alle veiligheidsaanwijzingen, aanwijzingen, afbeeldingen en technische gegevens die op het apparaat aanwezig zijn. Wanneer de volgende aanwijzingen niet in acht worden genomen, kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben.
Page 51 ▶ Draag geschikte werkkleding. Draag geen loshangende kleding of sieraden. Houd haren, kleding en handschoenen uit de buurt van bewegende delen. Loshangende kleding, sieraden en lange haren kunnen door bewegende delen worden meegenomen. ▶ Wanneer stofafzuig- of stofopvangvoorzieningen kunnen worden gemonteerd, dient u zich ervan te verzekeren dat deze zijn aangesloten en juist worden gebruikt.
Page 52 ▶ Nooit werken aan beschadigde accu's. Al het onderhoud aan accu's moet alleen door de fabrikant of gevolmachtigde bedrijven plaatsvinden. Veiligheidsinstructies voor alle werkzaamheden Algemene veiligheidsinstructies voor het slijpen, schuren, het werken met draadborstels en voor het doorslijpen: ▶ Dit elektrisch gereedschap kan als slijpmachine, schuurmachine, draadborstel, cirkelsnijder en doorslijpmachine worden gebruikt.
Page 53 ▶ Gebruik het elektrisch gereedschap niet in de nabijheid van brandbare materialen. Door vonken kunnen deze stoffen vlam vatten. ▶ Gebruik geen inzetgereedschap dat vloeibare koelmedia vereist. Het gebruik van water of andere vloeibare koelmedia kan leiden tot een elektrische schok. Terugslag en overeenkomstige veiligheidsvoorschriften Een terugslag is een plotselinge reactie als gevolg van draaiend inzetgereedschap dat blijft haken of geblokkeerd wordt, zoals slijpschijven, steunschijven, draadborstels, etc.
Page 54 ▶ Kom niet in het gebied voor en achter de roterende doorslijpschijf. Wanneer u de doorslijpschijf in het werkstuk van u af beweegt, kan het elektrisch gereedschap in het geval van een terugslag met draaiende schijf direct naar u toe worden geslingerd. ▶...
Page 55 ▶ Laat vervuilde producten bij een veelvuldige bewerking van geleidend materiaal regelmatig door de Hilti Service controleren. Vocht of stof dat zich aan het oppervlak van het apparaat hecht, met name van geleidend materiaal, kan onder ongunstige omstandigheden tot een elektrische schok leiden.
Page 56 Als de accu na een uur nog steeds te heet is om aan te raken, dan is hij defect. Neem contact op met de Hilti Service of lees het document "Aanwijzingen voor de veiligheid en het gebruik van Hilti Li-ion accu's".
Page 57 Gebruik voor dit product alleen Hilti Nuron Lithium-ion-accu's van de typeserie B 22. Voor optimale prestaties adviseert Hilti voor dit product de in de tabel aan het einde van deze handleiding vermelde accu's. Gebruik voor deze accu's alleen Hilti acculaders van de in de tabel aan het einde van deze handleiding • vermelde typeseries.
Page 58 Snijhoek negatief 3.10 Weergaven van de Li-ion accu Hilti Nuron Li-ion-accu's kunnen de laadtoestand, foutmeldingen en de toestand van de accu weergeven. 3.10.1 Weergaven voor de laadtoestand en foutmeldingen WAARSCHUWING Gevaar voor letsel door vallende accu! ▶ Let er bij een aangesloten accu na het indrukken van de ontgrendelingstoets op dat de accu weer correct in het gebruikte product wordt vergrendeld.
Page 59 Een (1) LED knippert snel groen De Li-ion accu is volledig ontladen. Laad de accu Als de LED na het opladen van de accu nog steeds snel knippert, neemt u contact op met de Hilti Ser- vice. Een (1) LED knippert snel geel...
Page 60 Type Toepassing Afkorting Ondergrond max. dikte max. diameter Draadborstel Draadborstels 3CS, 4CS, 3SS, 75 mm 125 mm 27 mm 125 mm Diamant boorkroon Boren in plavui- DDM14 Mineraal 125 mm Fiberschijf Afbramen AP-D Metaal 125 mm Indeling van de schijven bij de gebruikte uitrusting Pos.
Page 61 De vermelde gegevens zijn representatief voor de belangrijkste gebruiksgebieden van het elektrisch gereedschap. Als het elektrisch gereedschap echter wordt gebruikt voor andere toepassingen, met afwijkende inzetgereedschappen of als het onvoldoende wordt onderhouden, kunnen de gegevens afwijken. Hierdoor kunnen de blootstellingswaarden over de gehele gebruiksperiode duidelijk worden verhoogd. Voor een nauwkeurige inschatting van de exposities moet ook rekening worden gehouden met de tijden waarin het elektrisch gereedschap is uitgeschakeld of weliswaar draait maar niet wordt gebruikt.
Page 62 Neem de lokale richtlijnen voor het werken op hoogtes in acht. Gebruik als valbeveiliging voor dit product uitsluitend een combinatie van de Hilti valbeveiliging #2293133 met het Hilti gereedschapsbevestigingskoord #2261970. ▶ Bevestig de valbeveiliging in de montageopeningen voor toebehoren. Controleer de correcte bevestiging.
Page 63 4. Draai de beschermkap tot deze vergrendelt en de kap-ontgrendelingsknop terugspringt. 6.7.2 Beschermkap verstellen ▶ Druk op de kap-ontgrendelingsknop en draai de beschermkap in de gewenste positie tot hij vergrendelt. 6.7.3 Beschermkap demonteren 1. Druk de kap-ontgrendelingsknop in en draai de beschermkap totdat de beide driehoekmerktekens op de beschermkap en op het product tegenover elkaar staan.
Page 64 6.10.2 Inzetgereedschap verwijderen WAARSCHUWING Gevaar van breuk en onherstelbare beschadiging. Als de spindelblokkeerknop wordt ingedrukt terwijl de spindel ronddraait, kan het inzetgereedschap losraken. ▶ Druk de spindelblokkeerknop alleen in als de spindel stilstaat. 1. Druk de spindelblokkeerknop in en houd deze ingedrukt. 2.
Page 65 4. Houd de spindelblokkeerknop ingedrukt. 5. Zet de draadborstel met een geschikte steeksleutel vast. 6.10.7 Fiberschijf monteren 1. Monteer de zijhandgreep. → Pagina 54 2. Monteer de beschermkap. → Pagina 54 3. Plaats de steunschotel en de fiberschijf en zet de spanmoer vast. 4.
Page 66 (bijvoorbeeld in water dompelen of in de regen laten staan). Wanneer een accu doornat is, behandelt u de accu als een beschadigde accu. Isoleert u deze in een niet-brandbaar reservoir en neemt u contact op met de Hilti Service. •...
Page 67 ▶ Recycle defecte accu's zo, dat ze niet in handen van kinderen kunnen belanden. ▶ Lever de accu in bij uw Hilti Store of neem contact op met een verantwoordelijk afvalverwerkingsbedrijf. Hilti producten zijn voor een groot deel vervaardigd uit materialen die kunnen worden gerecycled. Voor recycling is een juiste materiaalscheiding noodzakelijk.
Page 68 La documentation ci-jointe correspond à l'état actuel de la technique à la date d'impression. Veuillez toujours consulter la dernière version sur la page du produit sur le site Internet de Hilti. Pour ce faire, suivez le lien ou scannez le code QR dans la documentation, indiqué par le symbole •...
Page 69 Pour des conseils d'utilisation et autres informations utiles Maniement des matériaux recyclables Ne pas jeter les appareils électriques et les accus dans les ordures ménagères Hilti Accu Li-Ion Hilti Chargeur 1.2.3 Symboles dans les illustrations Les symboles suivants sont utilisés dans les illustrations : Ces chiffres renvoient à...
Page 70 Une copie de la Déclaration de conformité se trouve en fin de la présente documentation. Pour obtenir les documentations techniques, s'adresser à : Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Sécurité Indications générales de sécurité pour les appareils électriques AVERTISSEMENT Lire toutes les consignes de sécurité...
Page 71 de médicaments. Un moment d'inattention lors de l'utilisation de l'outil électroportatif peut entraîner des blessures graves. ▶ Utiliser un équipement de protection personnel et toujours porter une protection pour les yeux. Les équipements de protection personnels tels que masque antipoussière, chaussures de sécurité...
Page 72 ▶ En cas d'utilisation abusive, du liquide peut sortir de l'accu. Éviter tout contact avec ce liquide. En cas de contact par mégarde, rincer soigneusement avec de l'eau. Au cas où le liquide rentrerait dans les yeux, consulter en plus un médecin. Le liquide qui sort de l'accu peut entraîner des irritations de la peau ou causer des brûlures.
Page 73 ▶ Veiller à ce que les autres personnes se tiennent à une distance de sécurité de l'espace de travail. Toute personne accédant à l'espace de travail doit porter des équipements de protection individuelle. Des éclats de la pièce travaillée ou des outils amovibles cassés risquent d'être projetés en l'air et de provoquer des blessures même à...
Page 74 ▶ Les disques doivent uniquement être utilisés pour les possibilités d'applications homologuées. Par exemple : Ne jamais meuler avec la surface latérale d'un disque à tronçonner. Les disques à tronçonner sont prévus pour attaquer le matériau avec l'arête du disque. Une action latérale sur ces disques risque de les casser.
Page 75 ▶ En cas d'usinage fréquent de matériaux conducteurs, faire réviser les produits encrassés à intervalles régulier par le S.A.V. Hilti. Dans de mauvaises conditions d'utilisation, la poussière collée à la surface de l'appareil, surtout la poussière de matériaux conducteurs, ou l'humidité, peut entraîner une électrocution.
Page 76 Respecter les directives spécifiques pour le transport, le stockage et l'utilisation d'accus Li-Ion. → Page 79 Lire les remarques relatives à la sécurité et à l'utilisation des accus LiIon Hilti que vous trouverez en scannant le code QR à la fin de ce mode d'emploi.
Page 77 • Pour ce produit, utiliser exclusivement des accus LiIon Hilti Nuron de la série B 22. Pour une puissance optimale, Hilti recommande pour ce produit les accus indiqués dans le tableau à la fin de ce mode d'emploi.
Page 78 3.10 Affichages de l'accu Li-Ion Les accus LiIon Hilti Nuron peuvent afficher l'état de charge, les messages d'erreur et l'état de l'accu. 3.10.1 Affichages de l'état de charge et des messages d'erreur AVERTISSEMENT Risque de blessures en cas de chute de l'accu ! ▶...
Page 79 Si un produit raccordé ne peut plus être utilisé, l'accu est arrivé à la fin de sa durée de vie et doit être remplacé. Merci de s'adresser au S.A.V Hilti. Consommables Utiliser uniquement des disques renforcés aux fibres et liés à la résine avec un Ø 125 mm (5″) max., homologués pour une vitesse de rotation minimale de 11000 tr/min et une vitesse périphérique admissible...
Page 80 Type Application Matériau Épaisseur Diamètre support max. max. Brosse métallique Brosses métal- 3CS, 4CS, 3SS, — 75 mm 125 mm liques 27 mm 125 mm Couronne de forage Perçage de DDM14 minéral — 125 mm diamant carrelage Disque en fibres Ébarbage AP-D métallique...
Page 81 Valeurs d'émissions acoustiques et de vibrations selon EN 62841 Les valeurs de pression acoustique et de vibrations mentionnées dans ces instructions ont été mesurées conformément à un procédé de mesure normalisé et peuvent être utilisées comme base de comparaison entre outils électroportatifs. Elles servent également à une évaluation préalable de l'exposition aux bruits et aux vibrations.
Page 82 ▶ Fixer un mousqueton de la longe porte-outil dans la sécurité anti-chute et le second mousqueton sur une structure porteuse. Vérifier qu'elle tient bien. Respecter les modes d'emploi de la sécurité anti-chute Hilti et de la longe porte-outil Hilti. Montage de la poignée latérale ▶...
Page 83 6.7.1 Montage du carter de protection Le carter de protection présente des cames codées qui permettent d'assurer que seul un carter de protection approprié peut être monté sur le produit. Le carter de protection glisse avec ses cames codées dans le logement du carter du produit. 1.
Page 84 6.10.1 Montage de l'outil amovible 1. Vérifier si le joint torique se trouve dans la bride de serrage et n'est pas endommagé. ▶ Remplacer tout joint torique manquant ou endommagé. 2. Placer la bride de serrage sur la broche, en tenant compte de sa forme et en veillant à ce qu'elle ne soit pas tournée.
Page 85 3. S'il n'est pas possible de desserrer l'écrou à serrage rapide Kwik lock à la main, mettre la clé de serrage sur l'écrou à serrage rapide et tourner dans le sens contraire des aiguilles d’une montre. Ne jamais utiliser de clé à pipe afin que l'écrou à serrage rapide Kwik lock ne soit pas endommagé. 4.
Page 86 • Ne pas utiliser le produit en cas d'endommagements et/ou de dysfonctionnements. Faire immédiatement réparer le produit par le S.A.V. Hilti. • Après des travaux de nettoyage et d'entretien, vérifier si tous les équipements de protection sont bien en place et fonctionnent parfaitement.
Page 87 Pour une utilisation en toute sécurité, utiliser uniquement des pièces de rechange et consommables d'origine. Vous trouverez les pièces de rechange, consommables et accessoires autorisés par Hilti convenant pour votre produit dans le centre Hilti Store ou sous : www.hilti.group...
Page 88 La documentación adjunta corresponde al estado actual de la técnica en el momento de la impresión. Compruebe siempre la última versión en la página del producto de la página web de Hilti. Para ello siga el enlace o escanee el código QR que figura en esta documentación y que se indica con el símbolo •...
Page 89 Consulte el manual de instrucciones Indicaciones de uso y demás información de interés Manejo con materiales reutilizables No tire las herramientas eléctricas y las baterías junto con los desperdicios domésticos Hilti Batería de Ion-Litio Hilti Cargador 1.2.3 Símbolos en las figuras En las figuras se utilizan los siguientes símbolos:...
Page 90 Encontrará una reproducción de la declaración de conformidad al final de esta documentación. La documentación técnica se encuentra depositada aquí: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Seguridad Indicaciones generales de seguridad para herramientas eléctricas ADVERTENCIA Lea con atención todas las indicaciones de seguridad, instrucciones, ilustraciones...
Page 91 ▶ Mantenga alejados a los niños y otras personas de su puesto de trabajo al emplear la herramienta eléctrica. Una distracción le puede hacer perder el control sobre la herramienta. Seguridad eléctrica ▶ El enchufe de la herramienta eléctrica debe corresponder a la toma de corriente utilizada. No se deberá...
Page 92 tiempo prolongado. Esta medida preventiva evita el riesgo de arranque accidental de la herramienta eléctrica. ▶ Guarde las herramientas eléctricas que no utilice fuera del alcance de los niños. No permita utilizar la herramienta a ninguna persona que no esté familiarizada con ella o que no haya leído este manual de instrucciones.
Page 93 ▶ No modifique esta herramienta eléctrica de manera que funcione de un modo que no esté especialmente diseñado o especificado por el fabricante de la herramienta. Una modificación de este tipo puede provocar una pérdida del control y causar daños personales graves. ▶...
Page 94 El disco lijador avanza hacia el usuario o se aleja de él, según la dirección de giro del disco respecto a la posición de bloqueo. En este caso, los discos lijadores también pueden romperse. El rebote se debe a un uso incorrecto de la herramienta eléctrica. Puede evitarse cumpliendo las medidas de seguridad pertinentes que se describen a continuación.
Page 95 corte y proceda con el máximo cuidado. En caso contrario, el disco puede engancharse, soltarse bruscamente de la pieza de trabajo o rebotar. ▶ Sujete las placas o las piezas de trabajo grandes para evitar el efecto rebote inducido por discos tronzadores atascados.
Page 96 ▶ Encargue una revisión periódica de los productos sucios al Servicio Técnico de Hilti en caso de tratar con frecuencia materiales conductores. El polvo adherido en la superficie de la herramienta, sobre todo el de los materiales conductores, o la humedad pueden provocar descargas eléctricas cuando se den...
Page 97 Tenga en cuenta las directivas especiales aplicables al transporte, almacenamiento y uso de las baterías de Ion-Litio. → página 99 Lea las instrucciones de seguridad y uso de las baterías de Ion-Litio de Hilti, que puede encontrar escaneando el código QR que se encuentra al final de estas instrucciones de uso.
Page 98 • Para este producto utilice únicamente baterías LiIon de la serie B 22 de Hilti Nuron. Para garantizar que este producto ofrece un rendimiento óptimo, Hilti recomienda utilizar las baterías indicadas en la tabla que encontrará el final de este manual de instrucciones.
Page 99 3.10 Mostrar la batería Ion-Litio Las baterías de Ion-Litio de Hilti Nuron pueden mostrar el estado de carga, los mensajes de error y el estado de la batería. 3.10.1 Visualización del estado de carga y de los mensajes de error ADVERTENCIA Riesgo de lesiones por la caída de la batería...
Page 100 No se ha podido completar la consulta sobre el miento y, a continuación, parpadea un (1) LED rápi- estado de la batería. Repita la operación o diríjase al Servicio Técnico de Hilti. damente en amarillo. Todos los LED se encienden como luz en movi- Cuando un producto conectado puede seguir uti- miento y, a continuación, parpadea un (1) LED per-...
Page 101 Pos. Equipo ACD AGD, DG-CW DC-TP, AP-D 3CS, 4CS, AFD, (SPX, SP, DC-D 3SS, 4SS, AND (SPX, SP, DD-M14 Protector antipolvo — — — — — (tronzado) DC- EX 125⁄5"C (en combinación con Empuñadura lateral Tuerca de apriete — — Brida de apriete —...
Page 102 1. Pulse la tecla de desbloqueo de la batería. 2. Retire la batería del producto. Montaje de la protección en caso de caída de Hilti (opcional) Las directivas nacionales para trabajos en posición elevada son de obligado cumplimiento mientras se trabaja con el producto.
Page 103 Compruebe que ambos mosquetones queden fijados de forma segura. Tenga en cuenta los manuales de instrucciones de la protección anticaídas de Hilti y de la cuerda de amarre para herramientas de Hilti. Montaje de la empuñadura lateral ▶...
Page 104 6.7.3 Desmontaje de la caperuza protectora 1. Presione el botón de desbloqueo de la caperuza y gire la caperuza protectora hasta que los dos triángulos (el de la caperuza protectora y el del producto) queden uno frente al otro. 2. Retire la cubierta protectora. Montaje y desmontaje de la tapa delantera Cuando se trabaje con la tapa delantera, esta debe colocarse sobre la cubierta protectora.
Page 105 6.10.3 Montaje del útil con tuerca de apriete rápido Kwik lock ADVERTENCIA Riesgo de rotura. Un desgaste excesivo puede provocar la rotura de la tuerca de apriete rápido Kwik lock. ▶ Asegúrese de que al trabajar, la tuerca de apriete rápido Kwik lock no entre en contacto con la superficie. ▶...
Page 106 Manejo Lijado PRECAUCIÓN Riesgo de lesiones El útil puede quedar repentinamente bloqueado o enganchado. ▶ Utilice el producto siempre con la empuñadura lateral (opcionalmente con empuñadura de puente) y sujete el producto con ambas manos. No deje que el útil de inserción se atasque y evite aplicar una presión excesiva sobre el producto. Tronzado ▶...
Page 107 Para garantizar un correcto funcionamiento, utilice exclusivamente piezas de repuesto y consumibles originales. Las piezas de repuesto, los consumibles y los accesorios autorizados por Hilti se pueden consultar en su Hilti Store o en: www.hilti.group Transporte y almacenamiento de las baterías y sus herramientas Transporte PRECAUCIÓN...
Page 108 Los productos Hilti están fabricados en su mayor parte con materiales reutilizables. La condición para dicha reutilización es una separación adecuada de los materiales. En muchos países, Hilti recoge las herramientas usadas para su recuperación. Pregunte al Servicio de Atención al Cliente de Hilti o a su asesor de ventas.
Page 109 O Manual de instruções fornecido corresponde ao actual avanço tecnológico no momento da impressão. Encontra a versão actual sempre online, na página de produtos Hilti. Para o efeito, siga a hiperligação ou o código QR neste Manual de instruções, identificado com o símbolo •...
Page 110 A numeração reproduz uma sequência dos passos de trabalho na imagem e pode divergir dos passos de trabalho no texto. Na figura Vista geral são utilizados números de posição que fazem referência aos números da legenda na secção Vista geral do produto. Este símbolo pretende despertar a sua atenção durante o manuseamento do produto.
Page 111 Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Segurança Normas de segurança gerais para ferramentas eléctricas AVISO Leia todas as normas de segurança, instruções, imagens e dados técnicos, com os quais esta ferramenta eléctrica está equipada. O não cumprimento das instruções a seguir pode resultar em choque eléctrico, incêndio e/ou ferimentos graves.
Page 112 ▶ Se poderem ser montados sistemas de remoção e de recolha de pó, assegure-se de que estes estão ligados e são utilizados correctamente. A utilização de um sistema de remoção de pó pode reduzir os perigos relacionados com a exposição ao mesmo. ▶...
Page 113 Indicações de segurança para todos os trabalhos Normas de segurança comuns para trabalhos de rebarbar, lixar com papel abrasivo, trabalhos com escovas de arame e discos de corte: ▶ Esta ferramenta eléctrica deve ser utilizada como rebarbadora, lixadora de papel abrasivo, escova de arame, serra de coroa e cortadora por abrasão.
Page 114 Normas de segurança em caso de coice O coice é a reacção repentina em consequência de um acessório em movimento, como disco de rebarbar, prato de rebarbar, escova de arame etc., preso ou bloqueado. A prisão ou bloqueio ocasiona uma paragem súbita do acessório em movimento.
Page 115 ▶ Caso o disco de corte encrave ou o trabalho seja interrompido, desligue a ferramenta e segure-a quieta, até o disco estar imobilizado. Nunca tente puxar o disco ainda em rotação para fora do corte, pois isso pode causar um coice. Determine e corrija a causa para o encravar do disco. ▶...
Page 116 água. ▶ Os produtos utilizados frequentemente para trabalhar materiais condutores e, consequentemente, muito sujos, devem ser verificados regularmente num Centro de Assistência Técnica Hilti. Humidade ou sujidade na superfície da ferramenta dificultam o seu manuseamento e, sob condições desfavoráveis, podem causar choques eléctricos.
Page 117 Deixe a bateria arrefecer. Se, passado uma hora, a bateria ainda estiver demasiado quente ao toque, então está com defeito. Contacte o Centro de Assistência Técnica Hilti ou leia a documento "Indicações relativas à segurança e utilização de baterias de iões de lítio Hilti".
Page 118 Hilti adequado. • Para este produto, utilize apenas baterias de iões de lítio Hilti Nuron da série B 22. Para garantir o desempenho perfeito, a Hilti recomenda para este produto as baterias indicadas nesta tabela, no fim deste manual de instruções.
Page 119 3.10 Indicações da bateria de iões de lítio As baterias de iões de lítio Hilti Nuron podem apresentar o estado de carga, mensagens de erro e o estado da bateria. 3.10.1 Indicações relativas ao estado de carga e mensagens de erro AVISO Risco de ferimentos devido à...
Page 120 Se um produto conectado já não puder ser utiliza- do, a bateria está no fim da sua vida útil e deve ser substituída. Contacte a Assistência Técnica Hilti. Consumíveis Só devem ser utilizados discos reforçados com fibras e ligados com resina sintética para, no máx. Ø 125 mm (5″), que estejam aprovados para uma rotação de, pelo menos, 11000 rpm e uma velocidade periférica de...
Page 121 Pos. Equipamento ACD AGD, DG-CW DC-TP, AP-D 3CS, 4CS, AFD, (SPX, SP, DC-D 3SS, 4SS, AND (SPX, SP, DD-M14 Dispositivo de ex- — — — — — tracção de pó (rebar- bar) DGEX 125⁄5" Dispositivo de ex- — — — —...
Page 122 1. Pressione o botão de destravamento da bateria. 2. Puxe a bateria para fora do produto. Montar o dispositivo de segurança Hilti (opcional) Enquanto estiver a trabalhar com o produto deve respeitar as directivas nacionais relativamente a trabalhos em posição elevada.
Page 123 Risco de ferimentos devido a queda de ferramentas e/ou acessórios! ▶ Utilize apenas o cabo de segurança para ferramentas Hilti recomendado para o seu produto. ▶ Antes de cada utilização, verifique o ponto de fixação do cabo de segurança para ferramentas quanto a possíveis danos.
Page 124 Montar ou desmontar a tampa dianteira Quando se trabalha com a tampa dianteira, esta é encaixada no resguardo de disco. 1. Coloque a tampa dianteira com o lado fechado sobre o resguardo de origem até que o fecho engate. 2. Para desmontar, abra o fecho da tampa dianteira e retire-a do resguardo de origem. Posicionar o dispositivo de extracção de pó...
Page 125 6.10.3 Montar acessório com porca de aperto rápido Kwik lock AVISO Risco de ruptura. Devido ao desgaste acentuado, a porca de aperto rápido Kwik lock pode sofrer ruptura. ▶ Durante os trabalhos, certifique-se de que a porca de aperto rápido Kwik lock não toca no material base.
Page 126 4. Pressione e mantenha pressionado a tecla de bloqueio do veio. 5. Aperte a porca de aperto com a chave de aperto. Utilização Lixar CUIDADO Risco de ferimentos. O acessório pode encravar ou prender repentinamente. ▶ Utilize o produto com o punho auxiliar (opcionalmente com o punho em arco) e segure o produto sempre com ambas as mãos.
Page 127 Para um funcionamento seguro, utilize apenas peças sobresselentes e consumíveis originais. Poderá encontrar peças sobresselentes, consumíveis e acessórios aprovados pela Hilti para o seu produto na sua Hilti Store ou em: www.hilti.group Transporte e armazenamento de ferramentas a bateria e baterias...
Page 128 ▶ Para evitar curto-circuitos, cubra as conexões com um material não condutor. ▶ Elimine as baterias de modo a mantê-las longe do alcance das crianças. ▶ Efectue a reciclagem da bateria na sua Hilti Store ou entre em contacto com a empresa de recolha de lixo responsável.
Page 129 ▶ Não deite as ferramentas eléctricas, aparelhos electrónicos e baterias no lixo doméstico! Garantia do fabricante ▶ Se tiver dúvidas em relação às condições de garantia, contacte o seu parceiro Hilti local. Mais informações Pode consultar informações mais pormenorizadas sobre Utilização, Tecnologia, Meio ambiente e Reciclagem na seguinte hiperligação: qr.hilti.com/manual?id=2272031&id=2272032...
Page 130 Rispettare il manuale d'istruzioni Indicazioni sull'utilizzo ed altre informazioni utili Smaltimento dei materiali riciclabili Non gettare elettroutensili o batterie tra i rifiuti domestici Hilti Batteria al litio Hilti Caricabatteria 1.2.3 Simboli nelle figure Vengono utilizzati i seguenti simboli nelle figure: Questi numeri rimandano alle figure corrispondenti all'inizio del presente manuale d'istruzioni.
Page 131 L'immagine della dichiarazione di conformità è riportata alla fine della presente documentazione. Le documentazioni tecniche sono archiviate qui: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Sicurezza Indicazioni generali di sicurezza per attrezzi elettrici ATTENZIONE Leggere tutte le indicazioni di sicurezza, istruzioni, illustrazioni e dati tecnici, in dotazione con il presente attrezzo elettrico.
Page 132 l'effetto di stupefacenti, alcol o farmaci. Un attimo di disattenzione durante l'uso dell'attrezzo elettrico può provocare gravi lesioni. ▶ Indossare sempre l'equipaggiamento di protezione personale e gli occhiali protettivi. Se si avrà cura d'indossare l'equipaggiamento di protezione personale come la mascherina antipolvere, le calzature antinfortunistiche antiscivolo, l'elmetto di protezione o le protezioni acustiche, a seconda dell'impiego previsto per l'attrezzo, si potrà...
Page 133 entrare in contatto con gli occhi, chiedere immediato consiglio al medico. Il liquido fuoriuscito dalla batteria può causare irritazioni cutanee o ustioni. ▶ Non utilizzare batterie danneggiate o modificate. Tali batterie possono comportarsi in modo imprevedibile e provocare fiamme, esplosioni o pericolo di lesioni. ▶...
Page 134 protezione personale. Eventuali frammenti del pezzo in lavorazione o utensili rotti potrebbero saltare via e causare lesioni anche al di fuori dell'area di lavoro. ▶ Se si eseguono lavori durante i quali è possibile che l'utensile entri in contatto con cavi elettrici nascosti, afferrare l'attrezzo elettrico soltanto dalle superfici di impugnatura isolate.
Page 135 ▶ Gli abrasivi devono essere utilizzati esclusivamente per le possibilità di impiego approvate. Ad esempio: non levigare mai con la superficie laterale di un disco da taglio. I dischi da taglio sono progettati per l'asportazione di materiale con il bordo del disco. Le forze che agiscono lateralmente su questi tipi di disco possono provocare la rottura del disco stesso.
Page 136 ▶ Qualora vengano lavorati frequentemente materiali conduttori, far controllare ad intervalli regolari i prodotti imbrattati presso un Centro Riparazioni Hilti. In circostanze sfavorevoli, la polvere eventualmente presente sulla superficie dell'attrezzo, soprattutto se proveniente da materiali conduttori, oppure l'umidità, possono causare scosse elettriche.
Page 137 Osservare le direttive speciali valide per il trasporto, il magazzinaggio e l'utilizzo di batterie al litio. → Pagina 140 Leggere le avvertenze per la sicurezza e l'utilizzo delle batterie al litio Hilti riportate alla fine del presente manuale d'istruzioni, scansionando il codice QR.
Page 138 Per lavorazioni di materiali di natura minerale quali calcestruzzo o pietra, si consiglia di utilizzare una cappa di protezione per l'aspirazione abbinata ad un adeguato aspiratore Hilti. Per questo prodotto utilizzare esclusivamente le batterie al litio Hilti Nuron della serie B 22. Per garantire •...
Page 139 3.10 Indicazioni della batteria al litio Le batterie al litio Hilti Nuron possono indicare il livello di carica, i messaggi di errore e lo stato della batteria. 3.10.1 Indicazione del livello di carica e dei messaggi di errore AVVERTIMENTO Pericolo di lesioni per la caduta della batteria! ▶...
Page 140 Un (1) LED si accende con luce gialla La batteria al litio e il relativo prodotto non sono compatibili. Rivolgersi al Centro Riparazioni Hilti. Un (1) LED lampeggia rapidamente con luce rossa La batteria al litio è bloccata e non può essere ulte- riormente utilizzata.
Page 141 Tipo Applicazione Sigla Materiale di Spessore Diametro fondo Disco da sgrosso dia- Sgrossatura DGCW (SPX, minerale — 125 mm mantato SP, P) Spazzola metallica Spazzole 3CS, 4CS, 3SS, — 75 mm 125 mm metalliche 27 mm 125 mm Corona di perforazione Foratura di DDM14 minerale...
Page 142 Dati su rumorosità e vibrazioni secondo EN 62841 I valori relativi alla pressione acustica e alle vibrazioni riportati nelle presenti istruzioni sono stati misurati secondo una procedura standardizzata e possono essere utilizzati per confrontare i diversi attrezzi elettrici. Sono adatti anche ad una valutazione preventiva delle esposizioni. I dati indicati rappresentano le principali applicazioni dell'attrezzo elettrico.
Page 143 ▶ Fissare un moschettone della fune di sicurezza dell'utensile al dispositivo anticaduta e il secondo moschettone a una struttura portante. Controllare che i due moschettoni siano fissati in modo sicuro. Rispettare le istruzioni per l'uso del dispositivo anticaduta Hilti e delle funi di sicurezza utensili Hilti. Montaggio dell'impugnatura laterale ▶...
Page 144 Montaggio o smontaggio del carter di protezione PRUDENZA Pericolo di lesioni. L'utensile può essere caldo o tagliente. ▶ Indossare appositi guanti di protezione durante il montaggio, lo smontaggio, i lavori di regolazione e gli interventi di eliminazione delle anomalie. ▶ Attenersi alle istruzioni di montaggio del carter di protezione in questione. 6.7.1 Montaggio del carter di protezione Il carter di protezione è...
Page 145 Le mole diamantate devono essere sostituite non appena si percepisce un evidente calo delle prestazioni di taglio o levigatura. In linea di massima, ciò si verifica quando l'altezza dei segmenti diamantati è inferiore ai 2 mm. Altri tipi di mole devono essere sostituite non appena le prestazioni di taglio risultano evidentemente compromesse oppure le parti della smerigliatrice angolare (oltre alla mola) durante il lavoro entrano in contatto con il materiale in lavorazione.
Page 146 1. Premere e tenere premuto il pulsante di bloccaggio del mandrino. 2. Allentare il dado a serraggio rapido Kwik lock, ruotando manualmente il dado di bloccaggio rapido in senso antiorario. 3. Qualora non risultasse possibile allentare manualmente il dado a bloccaggio rapido Kwik lock, inserire una chiave sul dado stesso e ruotarlo in senso antiorario.
Page 147 (ad es. non immergerla nell'acqua né lasciarla sotto la pioggia). Se una batteria è stata eccessivamente bagnata, trattarla come una batteria danneggiata. Isolarla in un contenitore non infiammabile e rivolgersi al Centro Riparazioni Hilti. • Tenere la batteria priva di olio e grasso esterni. Evitare che la polvere o la sporcizia si accumulino inutilmente nella batteria.
Page 148 Per un sicuro funzionamento dell'attrezzo utilizzare solamente ricambi e materiali di consumo originali. Le parti di ricambio, i materiali di consumo e gli accessori autorizzati da Hilti per il vostro prodotto sono disponibili presso il vostro Hilti Store oppure all'indirizzo: www.hilti.group...
Page 149 • Dołączona instrukcja obsługi jest zgodna z aktualnym stanem wiedzy technicznej w momencie oddania do druku. Aktualną wersję można znaleźć online na stronie produktu Hilti. W tym celu należy kliknąć link lub kod QR w niniejszej instrukcji obsługi, oznaczony symbolem •...
Page 150 W niniejszej instrukcji obsługi zastosowano następujące symbole: Przestrzegać instrukcji obsługi Wskazówki dotyczące użytkowania i inne przydatne informacje Obchodzenie się z surowcami wtórnymi Nie wyrzucać elektronarzędzi ani akumulatorów do odpadów komunalnych Hilti Akumulator LiIon Hilti Ładowarka 1.2.3 Symbole na rysunkach Na rysunkach zastosowano następujące symbole: Te liczby odnoszą...
Page 151 Producent deklaruje z pełną odpowiedzialnością, że opisany tutaj produkt jest zgodny z obowiązującym pra- wem i obowiązującymi normami. Kopia deklaracji zgodności znajduje się na końcu niniejszej dokumentacji. Techniczna dokumentacja zapisana jest tutaj: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Bezpieczeństwo Ogólne wskazówki dotyczące bezpiecznej eksploatacji elektronarzędzi OSTRZEŻENIE Należy przeczytać...
Page 152 ▶ Podczas pracy przy użyciu elektronarzędzia nie należy zezwalać na zbliżanie się dzieci i innych osób. W wyniku odwrócenia uwagi można stracić kontrolę nad urządzeniem. Bezpieczeństwo elektryczne ▶ Wtyczka elektronarzędzia musi pasować do gniazda. W żadnym wypadku nie wolno modyfikować wtyczki.
Page 153 ▶ Należy starannie konserwować elektronarzędzia i osprzęt. Kontrolować, czy ruchome części funkcjonują bez zarzutu i nie są zablokowane, czy części nie są popękane ani uszkodzone w takim stopniu, że mogłoby to mieć negatywny wpływ na prawidłowe funkcjonowanie elektronarzędzia. Przed przystąpieniem do eksploatacji urządzenia należy zlecić naprawę uszkodzonych części. Przyczyną...
Page 154 ▶ Średnica i grubość narzędzia roboczego muszą być zgodne z wartościami podanymi dla sto- sowanego elektronarzędzia. W przypadku błędnie wymierzonego narzędzia roboczego nie będzie zapewniona wystarczająca ochrona ani kontrola. ▶ Narzędzia robocze z gwintowanymi otworami mocującymi muszą dokładnie pasować do gwintu wrzeciona szlifierki.
Page 155 ▶ Trzymać ręce z dala od obracających się narzędzi roboczych. Przy odrzucie narzędzie robocze może przejechać wzdłuż dłoni. ▶ Unikać kontaktu z obszarem, w którym elektronarzędzie wykonuje ruchy na skutek odbicia zwrotnego. Odrzut odbija elektronarzędzie w kierunku przeciwnym do ruchu obrotowego tarczy szlifierskiej przy punkcie zablokowania.
Page 156 przewodów gazowych lub wodociągowych, przewodów elektrycznych lub innych materiałów spowodo- wać odbicie zwrotne. ▶ Nigdy nie należy próbować cięcia w kształcie łuku. Przeciążanie tarczy do cięcia może prowadzić do zbyt dużych naprężeń, a w konsekwencji do zakleszczenia, zblokowania tarczy oraz niebezpieczeństwa odbicia zwrotnego lub pęknięcia ściernicy, co może spowodować...
Page 157 ▶ W razie częstego wykonywania prac z użyciem materiałów przewodzących zabrudzone urządzenia należy regularnie przekazywać do kontroli w serwisie Hilti. Osadzający się na powierzchni urządzenia pył, w szczególności od zwiercin materiałów przewodzących, jak również wilgoć mogą przy niekorzystnych warunkach prowadzić...
Page 158 Pozostawić akumulator do ostygnięcia. Jeśli akumulator po jednej godzinie nadal jest zbyt gorący, aby dało się go dotknąć, oznacza to, że jest uszkodzony. Należy zwrócić się do serwisu Hilti lub zapoznać się z dokumentem „Wskazówki dotyczące bezpieczeństwa i użytkowania Hilti akumulatorów litowo-jonowych”.
Page 159 Zakres dostawy Szlifierka kątowa, uchwyt boczny, osłona standardowa, przednia pokrywa ochronna, kołnierz mocujący, nakrętka, klucz, instrukcja obsługi. Inne produkty systemowe zatwierdzone dla produktu można znaleźć w Hilti Store lub na stronie: www.hilti.group Funkcja ochrony silnika Funkcja ochrony silnika monitoruje pobór prądu i temperaturę silnika, zapobiegając urządzenie przed przegrzaniem.
Page 160 Akumulator litowo-jonowy jest całkowicie rozłado- wany. Naładować akumulator. Jeśli po naładowaniu akumulatora dioda LED nadal szybko miga, skontaktować się z serwisem Hilti. Jedna (1) dioda LED szybko miga na żółto Akumulator litowo-jonowy lub związany z nim pro- dukt jest przeciążony, zbyt gorący, zbyt zimny lub wystąpiła inna usterka.
Page 161 Materiały eksploatacyjne Należy stosować wyłącznie wzmocnione włóknem tarcze abrazyjne o maks. Ø 125 mm (5″), które dopuszczo- ne są do eksploatacji z minimalną prędkością obrotową 11000 obr./min oraz prędkością obwodową 80 m/s. UWAGA! Podczas cięcia i wykonywania nacięć za pomocą tarcz do cięcia należy zawsze stosować standardową...
Page 162 Gwint wrzeciona napędowego Długość wrzeciona 22 mm Temperatura otoczenia podczas eksploatacji −17 ℃ … 60 ℃ Temperatura przechowywania −20 ℃ … 70 ℃ Akumulator Napięcie robocze akumulatora 21,6 V Masa akumulatora Patrz koniec niniejszej instrukcji obsługi Temperatura otoczenia podczas eksploatacji −17 ℃...
Page 163 Sprawdzić stabilność zamocowania. ▶ Przymocować jeden karabińczyk linki asekuracyjnej narzędzia do zabezpieczenia przed upadkiem, a drugi karabińczyk do części nośnej. Sprawdzić stabilność zamocowania obu karabińczyków. Przestrzegać instrukcji obsługi zabezpieczenia przed upadkiem Hilti i linki asekuracyjnej do narzędzi Hilti. 2272031 Polski...
Page 164 Montaż uchwytu bocznego ▶ Nakręcić uchwyt boczny na jedną z przewidzianych do tego celu tulei gwintowanych. Montaż lub demontaż osłony OSTROŻNIE Niebezpieczeństwo obrażeń ciała. Narzędzie robocze może być gorące lub mieć ostre krawędzie. ▶ Nosić rękawice robocze podczas montażu, demontaże, nastawiania i usuwania usterek. ▶...
Page 165 Tarcze diamentowe trzeba wymieniać, gdy tylko znacznie spadnie efekt cięcia lub szlifowania. Na ogół jest to wówczas, gdy wysokość segmentów diamentowych jest mniejsza niż 2 mm. Inne typy tarcz należy wymieniać, gdy znacznie spadnie efekt cięcia lub gdy w trakcie pracy części szlifierki kątowej (poza tarczą) zetkną...
Page 166 3. Jeśli nakrętki Kwik lock nie da się odkręcić ręcznie, nasadzić klucz na nakrętkę i obrócić go w kierunku przeciwnym do ruchu wskazówek zegara. Nigdy nie używać szczypiec do rur, aby nie uszkodzić nakrętki Kwik lock. 4. Zwolnić blokadę wrzeciona i wyjąć narzędzie robocze. 6.10.5 Montaż...
Page 167 (np. nie zanurzyć w wodzie ani nie pozostawiać na deszczu). Jeśli akumulator został zamoczony, należy traktować go jak akumulator uszkodzony. Odizolować go w niepalnym pojemniku lub zwrócić się do serwisu Hilti. • Akumulator musi być czysty oraz wolny od innego oleju i smaru. Nie wolno dopuścić do niepotrzebnego gromadzenia się...
Page 168 W celu bezpiecznej pracy stosować wyłącznie oryginalne części zamienne i materiały eksploatacyjne. Dopuszczone przez Hilti części zamienne, materiały eksploatacyjne i wyposażenie produktu są dostępne w lokalnym centrum Hilti Store oraz na: www.hilti.group Transport i przechowywanie narzędzi akumulatorowych i akumulatorów Transport OSTROŻNIE...
Page 169 účelem. • Přiložený návod k obsluze odpovídá aktuálnímu stavu technických poznatků v okamžiku tisku. Aktuální verzi najdete vždy online na stránce s výrobky Hilti. K tomu použijte odkaz nebo QR kód v tomto návodu k obsluze, označený symbolem 2272031 Česky...
Page 170 V tomto návodu k obsluze jsou použité následující symboly: Řiďte se návodem k obsluze Pokyny k používání a ostatní užitečné informace Zacházení s recyklovatelnými materiály Elektrická zařízení a akumulátory nevyhazujte do směsného odpadu Hilti Lithium-iontový akumulátor Nabíječka Hilti 1.2.3 Symboly na obrázcích Na obrázcích jsou použity následující symboly: Tato čísla odkazují...
Page 171 Výrobce prohlašuje na výhradní zodpovědnost, že zde popsaný výrobek odpovídá platným zákonům a splňuje platné normy. Kopii prohlášení o shodě najdete na konci této dokumentace. Technické dokumentace jsou uložené zde: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Bezpečnost Všeobecné bezpečnostní pokyny pro elektrické nářadí...
Page 172 Elektrická bezpečnost ▶ Síťová zástrčka elektrického nářadí musí odpovídat zásuvce. Zástrčka nesmí být žádným způsobem upravována. U elektrického nářadí s ochranným uzemněním nepoužívejte žádné adaptéry. Neupravované zástrčky a odpovídající zásuvky snižují riziko úrazu elektrickým proudem. ▶ Nedotýkejte se uzemněných povrchů, např. trubek, topení, sporáků a chladniček. Při tělesném kontaktu s uzemněním hrozí...
Page 173 ▶ Rukojeti a plochy rukojetí udržujte suché, čisté a beze stop oleje a tuku. Kluzké rukojeti a plochy rukojetí nedovolují bezpečné ovládání a kontrolu elektrického nářadí v nepředvídaných situacích. Použití akumulátorového přístroje a péče o něj ▶ Akumulátory nabíjejte pouze v nabíječkách, které jsou doporučené výrobcem. Při použití jiných akumulátorů, než...
Page 174 ▶ Používejte osobní ochranné pomůcky. Podle druhu práce používejte chránič celého obličeje, ochranu očí nebo ochranné brýle. Tam, kde je to přiměřené, používejte respirátor, chrániče sluchu, ochranné rukavice nebo speciální zástěru, které zachytí malé brusné částice a částečky materiálu. Oči je nutno chránit před poletujícími částicemi, které vznikají při různých druzích prací. Protiprachová...
Page 175 ▶ Brusné nástroje se smí používat jen pro schválené možnosti použití. Například: Nebruste nikdy boční plochou rozbrušovacího kotouče. Rozbrušovací kotouče jsou určené pro úběr materiálu hranou kotouče. Bočním namáháním mohou tyto brusné nástroje prasknout. ▶ Používejte vždy nepoškozené upínací příruby správné velikosti a správného tvaru pro zvolený brusný...
Page 176 ▶ Při časté práci s vodivými materiály nechte znečištěné výrobky v pravidelných intervalech zkontrolovat v servisu Hilti. Prach usazený na povrchu nářadí, především z vodivých materiálů, nebo vlhkost mohou za nepříznivých podmínek vést k úrazu elektrickým proudem.
Page 177 Nechte akumulátor vychladnout. Když je akumulátor i za hodinu stále příliš horký na dotek, je vadný. Obraťte se na servis Hilti nebo si přečtěte dokument „Pokyny k bezpečnosti a používání lithium-iontových akumulátorů Hilti“.
Page 178 Hilti. • Pro tento výrobek používejte pouze lithium-iontové akumulátory Hilti Nuron typové řady B 22. Pro optimální výkon doporučuje firma Hilti pro tento výrobek akumulátory uvedené v tabulce na konci tohoto návodu k obsluze. •...
Page 179 Úhel břitu negativní 3.10 Ukazatele lithium-iontového akumulátoru Lithium-iontové akumulátory Hilti Nuron mohou zobrazovat stav nabití, chybová hlášení a stav akumulátoru. 3.10.1 Ukazatele stavu nabití a chybová hlášení VÝSTRAHA Nebezpečí poranění způsobené padajícím akumulátorem! ▶ Při zasunutém akumulátoru po stisknutí odjišťovacího tlačítka zkontrolujte, zda akumulátor znovu správně...
Page 180 Všechny LED svítí jako běžící světlo a poté jedna Zjištění stavu akumulátoru se nepodařilo dokončit. (1) LED bliká rychle žlutě. Zopakujte postup nebo se obraťte na servis Hilti. Všechny LED svítí jako běžící světlo a poté se jed- Pokud lze připojený výrobek nadále používat, činí...
Page 181 Technické údaje Jmenovité napětí 21,6 V Jmenovité otáčky 9 000 ot/min Maximální průměr kotouče 125 mm Hmotnost podle EPTA Procedure 01 bez akumulátoru 2,1 kg Závit hnacího vřetena Délka vřetena 22 mm Okolní teplota při provozu −17 ℃ … 60 ℃ Skladovací...
Page 182 ▶ Před každým použitím zkontrolujte upevňovací bod záchytného lana nářadí, zda není poškozený. Dodržujte národní předpisy pro práce ve výšce. Jako pojistku proti pádu používejte pro tento výrobek výhradně kombinaci pojistného pásku Hilti #2293133 a záchytného lana nářadí Hilti #2261970.
Page 183 Montáž postranní rukojeti ▶ Postranní rukojeť našroubujte do jednoho z určených závitových pouzder. Montáž a demontáž ochranného krytu POZOR Nebezpečí poranění. Nástroj může být horký nebo může mít ostré hrany. ▶ Při montáži, demontáži, nastavování a odstraňování poruch noste ochranné rukavice. ▶...
Page 184 Diamantové kotouče se musí vyměnit, jakmile znatelně klesne řezný, resp. brusný výkon. Všeobecně je tomu tehdy, když je výška diamantových segmentů menší než 2 mm. Ostatní typy kotoučů je nutno vyměnit, jakmile výrazně klesne řezný výkon nebo když se díly úhlové brusky (kromě...
Page 185 3. Pokud nelze rychloupínací matici Kwik lock povolit rukou, nasaďte na rychloupínací matici upínací klíč a otáčejte jím proti směru hodinových ručiček. Nikdy nepoužívejte hasák, aby nedošlo k poškození rychloupínací matice Kwik lock. 4. Uvolněte aretační tlačítko vřetena a vyjměte nástroj. 6.10.5 Montáž...
Page 186 Po ošetřování a údržbě nasaďte všechna ochranná zařízení a zkontrolujte, zda bezvadně fungují. Pro bezpečný provoz používejte pouze originální náhradní díly a spotřební materiál. Náhradní díly, spotřební materiál a příslušenství schválené Hilti pro váš výrobek najdete v Hilti Store nebo na: www.hilti.group Česky...
Page 187 Elektrická závada ▶ Výrobek okamžitě vypněte, silně zahřívá. vyjměte akumulátor, sledujte ho, nechte ho vychladnout a kontaktujte servis Hilti. Ucpané větrací otvory ▶ Větrací otvory pravidelně čistě- Výrobek nemá plný výkon. Použili jste akumulátor s příliš ma- ▶ Použijte akumulátor s dostateč- lou kapacitou.
Page 188 ▶ Akumulátor odevzdejte k likvidaci v Hilti Store nebo se obraťte na příslušnou sběrnu odpadu. Výrobky Hilti jsou vyrobené převážně z recyklovatelných materiálů. Předpokladem pro recyklaci materiálů je jejich řádné třídění. V mnoha zemích odebírá Hilti staré přístroje k recyklaci. Informujte se v servisu Hilti nebo u prodejního poradce.
Page 189 V tomto návode na obsluhu sa používajú nasledujúce symboly: Dodržiavajte návod na obsluhu Upozornenia týkajúce sa používania a iné užitočné informácie Zaobchádzanie s recyklovateľnými materiálmi Elektrické zariadenia a akumulátory nevyhadzujte do komunálneho odpadu Hilti Lítiovo-iónový akumulátor Hilti Nabíjačka 1.2.3 Symboly na obrázkoch Na vyobrazeniach sa používajú nasledujúce symboly: Tieto čísla odkazujú...
Page 190 Výrobca na vlastnú zodpovednosť vyhlasuje, že tu opísaný výrobok zodpovedá platným právnym predpisom a normám. Vyobrazenie vyhlásenia o zhode nájdete na konci tejto dokumentácie. Technická dokumentácia je uložená tu: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Bezpečnosť Všeobecné bezpečnostné pokyny a upozornenia pre elektrické náradie VÝSTRAHA Prečítajte si všetky bezpečnostné...
Page 191 ▶ Pripojovací kábel nepoužívajte na účely, na ktoré nie je určený, napr. na prenášanie, zavesenie elektrického náradia či na vyťahovanie zástrčky zo zásuvky. Pripojovací kábel držte v bezpečnej vzdialenosti od tepla, oleja, ostrých hrán alebo pohyblivých častí. Poškodené alebo spletené pripojovacie káble zvyšujú...
Page 192 Použitie a starostlivosť o akumulátorové náradie ▶ Akumulátory nabíjajte len v nabíjačkách odporúčaných výrobcom. Ak sa nabíjačka vhodná pre určitý druh akumulátorov používa s inými akumulátormi, hrozí riziko vzniku požiaru. ▶ V elektrickom náradí používajte iba akumulátory, ktoré sú pre náradie určené. Používanie iných akumulátorov môže viesť...
Page 193 používajte masku proti prachu, chrániče sluchu, ochranné rukavice alebo špeciálnu zásteru, ktoré vás ochránia pred drobnými čiastočkami pochádzajúcimi z brúsenia a materiálu. Zrak si chráňte pred odlietavajúcimi cudzími telesami, ktoré sa uvoľňujú pri rôznych činnostiach. Ochranná maska alebo maska na ochranu dýchacích ciest musí odfiltrovať prach vznikajúci pri používaní. Pri dlhodobom vystavení...
Page 194 ▶ Na elektrickom náradí musí byť bezpečným spôsobom namontovaný ochranný kryt a kvôli dosiahnutiu najvyššej miery bezpečnosti musí byť nastavený tak, aby k používateľovi smerovala čo najmenšia nekrytá časť brúsneho telesa. Ochranný kryt pomáha chrániť obsluhujúcu osobu pred úlomkami, náhodným kontaktom s brúsnym telesom, ako aj pred iskrami, ktoré by mohli spôsobiť vznietenie odevu.
Page 195 ▶ Znečistené výrobky pri častom opracúvaní elektricky vodivých materiálov dajte v pravidelných intervaloch skontrolovať v servisnom stredisku Hilti. Prach zachytený na povrchu zariadenia, predovšetkým vodivými materiálmi, alebo vlhkosť môžu za nepriaznivých podmienok viesť k úrazu elektrickým prúdom.
Page 196 Nechajte akumulátor vychladnúť. Pokiaľ je akumulátor po hodine stále príliš horúci na dotyk, potom je chybný. Obráťte sa na servis firmy Hilti alebo si prečítajte dokument „Pokyny na bezpečné zaobchádzanie s lítiovo-iónovými akumulátormi Hilti a ich bezpečné používanie“.
Page 197 Rozsah dodávky Uhlová brúska, bočná rukoväť, štandardný ochranný kryt, predné zakrytovanie, upínacia príruba, upínacia matica, upínací kľúč, návod na obsluhu. Ďalšie systémové výrobky, ktoré sú schválené pre váš výrobok, nájdete vo vašom Hilti Store alebo na stránke: www.hilti.group Funkcia ochrany motora Funkcia ochrany motora sleduje príkon, ako aj zahrievanie motora a chráni výrobok pred prehriatím.
Page 198 Uhol rezu záporný 3.10 Indikácie lítiovo-iónového akumulátora Lítiovo-iónové akumulátory Hilti Nuron môžu zobrazovať stav nabitia, hlásenia chýb a stav akumulátora. 3.10.1 Zobrazenia stavu nabitia a hlásení chýb VAROVANIE Nebezpečenstvo poranenia pádom akumulátora! ▶ Po vložení akumulátora sa po stlačení odisťovacieho tlačidla uistite, či akumulátor opäť správne zapadol do používaného výrobku.
Page 199 Lítiovo-iónový akumulátor je úplne vybitý. Nabite akumulátor. Ak LED po skončení akumulátora akumulátor ešte stále rýchlo bliká, obráťte sa na servis Hilti. Jedna (1) LED rýchlo bliká nažlto Lítiovo-iónový akumulátor a súvisiaci výrobok sú preťažené, príliš horúce, príliš studené alebo majú...
Page 200 Použitie Skrátené Podklad max. max. označenie hrúbka priemer Fíbrový kotúč Hrubé obruso- AP-D kovový — 125 mm vanie Priradenie kotúčov k používanej výbave Poz. Výbava ACD AGD, DG-CW DC-TP, AP-D 3CS, 4CS, AFD, (SPX, SP, DC-D 3SS, 4SS, AND (SPX, SP, DD-M14 Ochranný...
Page 201 Uvedené údaje reprezentujú hlavné spôsoby použitia elektrického náradia. Ak sa však elektrické náradie používa na iné účely, s odlišnými vkladacími nástrojmi alebo nemá zabezpečenú dostatočnú údržbu, údaje sa môžu odlišovať. Tým sa môže podstatne zvýšiť miera pôsobenia v priebehu celého pracovného času. Pri presnom odhadovaní...
Page 202 ▶ Pred každým použitím skontrolujte upevňovací bod prídržného lanka na náradí, či nie je poškodený. Dodržiavajte národné smernice pre práce vo výške. Ako ochranu proti pádu používajte pre tento výrobok výlučne kombináciu poistky proti pádu Hilti #2293133 a prídržného lanka na náradie Hilti #2261970.
Page 203 6.7.2 Prestavenie ochranného krytu ▶ Stlačte tlačidlo na odistenie krytu a otáčajte ochranný kryt do želanej pozície dovtedy, kým nezaskočí. 6.7.3 Demontáž ochranného krytu 1. Stlačte tlačidlo na odistenie krytu a otáčajte ochranný kryt dovtedy, kým nebudú obidve trojuholníkové značky na ochrannom kryte a na výrobku oproti sebe. 2.
Page 204 2. Upínaciu maticu uvoľníte tým, že priložíte upínací kľúč a budete ho otáčať proti smeru hodinových ručičiek. 3. Uvoľnite aretačné tlačidlo vretena a odoberte vkladací nástroj. 6.10.3 Montáž vkladacieho nástroja s rýchloupínacou maticou Kwik lock VAROVANIE Nebezpečenstvo zlomenia. V dôsledku príliš veľkého opotrebovania sa môže rýchloupínacia matica Kwik lock zlomiť.
Page 205 2. Namontujte ochranný kryt. → strana 194 3. Nasaďte oporný tanier a fíbrový kotúč a pevne zaskrutkujte upínaciu maticu. 4. Stlačte a podržte aretačný gombík vretena. 5. Upínaciu maticu utiahnite upínacím kľúčom. Obsluha Brúsenie POZOR Nebezpečenstvo poranenia. Vkladací nástroj sa môže náhle zablokovať alebo vzpriečiť. ▶...
Page 206 Po prácach spojených so starostlivosťou a udržiavaním výrobku pripevnite všetky ochranné zariadenia a skontrolujte ich bezchybné fungovanie. Na bezpečnú prevádzku používajte len originálne náhradné diely a spotrebné materiály. Firmou Hilti schválené náhradné súčiastky, spotrebné materiály a príslušenstvo pre váš výrobok nájdete vo vašom Hilti Store alebo na stránke: www.hilti.group...
Page 207 Výrobky značky Hilti sú z veľkej časti vyrobené z recyklovateľných materiálov. Predpokladom na opakované využitie recyklovateľných materiálov je ich správne separovanie. V mnohých krajinách firma Hilti odoberie vaše staré zariadenie na recykláciu. Informujte sa v zákazníckom servise Hilti alebo u svojho obchodného poradcu.
Page 208 őket. • A mellékelt használati utasítás a nyomtatás időpontjában a technika aktuális állásának felel meg. A Hilti termékoldalán mindig megtalálja a legfrissebb verziót. Ehhez kövesse a jelen használati utasításban található linket vagy QR-kódot, melyet a szimbólum jelölt.
Page 209 Az elektromos gépeket és akkukat ne dobja a háztartási szemétbe Hilti lítiumion akku Hilti töltőkészülék 1.2.3 Az ábrákon használt szimbólumok Az ábrákon a következő szimbólumokat használjuk: Ezek a számok a jelen használati utasítás elején található ábrákra vonatkoznak. A számozás a munkalépések sorrendjét mutatja képekben, és eltérhet a szövegben található...
Page 210 A gyártó kizárólagos felelőssége tudatában kijelenti, hogy ez a termék megfelel az érvényben lévő törvényeknek és szabványoknak. A megfelelőségi nyilatkozat másolatát a dokumentáció végén találja. A műszaki dokumentáció helye: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Biztonság Általános biztonsági tudnivalók az elektromos kéziszerszámokhoz FIGYELMEZTETÉS Olvasson el minden biztonsági tudnivalót és utasítást, illusztrált anyagot és...
Page 211 ha kábítószer, alkohol vagy gyógyszer hatása alatt áll. Az elektromos kéziszerszámmal végzett munka közben már egy pillanatnyi figyelmetlenség is komoly sérülésekhez vezethet. ▶ Viseljen személyi védőfelszerelést, és mindig viseljen védőszemüveget. Az elektromos kéziszerszám alkalmazásának megfelelő személyi védőfelszerelések, úgymint porvédő álarc, csúszásbiztos védőcipő, védősapka és fülvédő...
Page 212 ▶ Tartsa távol a használaton kívüli akkumulátort irodai kapcsoktól, pénzérméktől, kulcsoktól, szögektől, csavaroktól és más kisméretű fémtárgyaktól, amelyek áthidalhatják az érintkezőket. Az akkumulátor érintkezői közötti rövidzárlat égési sérüléseket vagy tüzet okozhat. ▶ Hibás alkalmazás esetén az akkumulátorból folyadék léphet ki. Kerülje el az érintkezést a folyadékkal.
Page 213 Óvja a szemét az egyes alkalmazások során keletkező kirepülő idegen testektől. A por- és a légzőmaszk szűri az alkalmazás során keletkező port. Ha hosszú ideig van kitéve erős zajnak, halláskárosodást szenvedhet. ▶ Ügyeljen arra, hogy a többi személy biztonságos távolságra tartózkodjon az Ön munkaterületétől. Mindenkinek, aki belép a munkaterületre, egyéni védőfelszerelést kell viselnie.
Page 214 mutasson szabadon a kezelő felé. A védőburkolat óvja a kezelőszemélyt a letöredező daraboktól, a csiszolótesttel való véletlenszerű érintkezéstől, valamint a szikráktól, amelyek meggyújthatják a ruházatot. ▶ A csiszolótesteket csak az engedélyezett alkalmazási lehetőségekre szabad használni. Például: Soha ne csiszoljon a darabolótárcsa oldalfelületével. A darabolótárcsát a tárcsa élével történő anyaglehordásra tervezték.
Page 215 ▶ A szennyezett termékeket vezetőképes anyagokkal történt gyakori munkavégzés esetén rendszeres időközönként ellenőriztetni kell a Hilti Szervizzel. A gép felületére tapadó por, mindenekelőtt az elektromosan vezető anyagok pora, illetve a nedvesség kedvezőtlen körülmények között áramütéshez vezethet.
Page 216 éghető anyagoktól elegendő távolságra. Hagyja lehűlni az akkut. Amennyiben egy óra elteltével még mindig túl forró az akku érintésre, akkor meghibásodott. Forduljon a Hilti Szervizhez vagy olvassa el a „Tudnivalók a Hilti Li-ion akkuk biztonságával és alkalmazásával kapcsolatban” c.
Page 217 Ásványi aljzatok, pl. beton vagy kő megmunkálásakor porelszívó feltét használata erre alkalmas Hilti porelszívóval együtt kötelező. • Ehhez a termékhez csak B 22-es típussorozatú Hilti Nuron Liion akkumulátorokat használjon. A termék optimális teljesítménye érdekében a Hilti a jelen használati utasítás végén található táblázatban megadott akkumulátorok használatát javasolja.
Page 218 Vágási szög negatív 3.10 Li-ion akku megjelenítése A Hilti Nuron Li-ion akkuk megjelenítik a töltöttségi állapotot, a hibaüzeneteket és az akku állapotát. 3.10.1 A töltési állapot és hibaüzenetek megjelenítése FIGYELMEZTETÉS Sérülésveszély leeső akku miatt! ▶ Behelyezett akku esetén a kioldógomb megnyomása után győződjön meg arról, hogy az akkumulátort előírásszerűen helyezte vissza a termékbe, és az bepattant a helyére.
Page 219 Hozza a terméket és az akkut az ajánlott munka- hőmérsékletre és ügyeljen arra, hogy ne terhelje túl használat közben. Ha az üzenet továbbra is fennáll, forduljon a Hilti Szervizhez. Egy (1) LED sárga fénnyel világít A Li-ion akku és az azzal összekötött termék nem kompatibilisek.
Page 220 Típus Alkalmazás Rövidítés Aljzat max. max. vastagság átmérő Drótkefe Drótkefék 3CS, 4CS, 3SS, 75 mm 125 mm 27 mm 125 mm Gyémánt fúrókorona Csempefúrás DDM14 ásványi 125 mm Fibertárcsa Nagyoló csiszo- AP-D fémes 125 mm lás A tárcsák hozzárendelése a használt felszereléshez Té- Felszerelés ACD...
Page 221 Zajinformációk és rezgési értékek az EN 62841 szabvány szerint A jelen útmutatókban megadott hangnyomás- és rezgésértékeket egy szabványosított mérési eljárás keretében mértük meg, és alkalmasak elektromos kéziszerszámok egymással történő összehasonlítására. Az értékek emellett alkalmasak az expozíció előzetes megbecsülésére. A megadott adatok az elektromos szerszám fő alkalmazási területeire vonatkoznak. Ha az elektromos kéziszerszámot más célra, eltérő...
Page 222 ▶ Minden használat előtt ellenőrizze a szerszámtartó heveder rögzítési pontjának sértetlenségét. Vegye figyelembe a vonatkozó országos irányelveket a magasban végzett munkákhoz. A termék leesés elleni biztosításaként kizárólag a Hilti #2293133 biztonsági leesésgátló és a Hilti #2261970 szerszámtartó heveder kombinációját használja.
Page 223 4. Fordítsa el a védőburkolatot, amíg az bereteszel, és a védőburkolat kioldógombja visszaugrik. 6.7.2 Védőburkolat beállítása ▶ Nyomja meg a védőburkolat kioldógombját, és fordítsa el a védőburkolatot a kívánt pozícióba, amíg az be nem reteszel. 6.7.3 Védőburkolat leszerelése 1. Nyomja meg a védőburkolat kioldógombját, és forgassa úgy a védőburkolatot, hogy a terméken és a védőburkolaton található...
Page 224 2. A feszítőkulcsot felhelyezve, majd az óramutató járásával ellentétes irányba forgatva oldja a feszítőanyát. 3. Engedje el az orsórögzítő gombot, és vegye ki a betétszerszámot. 6.10.3 Kwik lock gyorsrögzítő anyával rendelkező betétszerszám felszerelése FIGYELMEZTETÉS Törésveszély. A túl nagy kopás miatt a Kwik lock gyorsrögzítő anya eltörhet. ▶...
Page 225 4. Nyomja meg és tartsa nyomva az orsórögzítő gombot. 5. Szorítsa meg a szorítóanyát a feszítőkulccsal. Üzemeltetés Csiszolás VIGYÁZAT Sérülésveszély. A betétszerszám hirtelen blokkolódhat vagy beakadhat. ▶ Mindig az oldalmarkolattal (vagy az opcionális kengyelmarkolattal) használja a terméket, és tartsa erősen mindkét kézzel.
Page 226 A biztonságos üzemelés érdekében csak eredeti pótalkatrészeket és fogyóanyagokat használjon. A Hilti által engedélyezett pótalkatrészeket, fogyóanyagokat és tartozékokat termékéhez megtalálja a Hilti Store helyeken vagy az alábbi címen: www.hilti.group Az akkus szerszámok és az akkuk szállítása és tárolása Szállítás...
Page 227 ▶ Az akkut Hilti Store-ban ártalmatlanítsa, vagy forduljon az illetékes hulladéklerakóhoz. A Hilti termékek nagyrészt újrahasznosítható anyagokból készülnek. Az újrahasznosítás előtt az anyagokat gondosan szét kell válogatni. A Hilti sok országban már visszaveszi használt gépét újrahasznosítás céljára. Kérdezze meg a Hilti ügyfélszolgálatot vagy kereskedelmi tanácsadóját.
Page 228 • Priložena navodila za uporabo ustrezajo tehničnim standardom v času tiska. Aktualna različica je vedno na voljo na spletu na strani z izdelki Hilti. Odprite povezavo ali poskenirajte kodo QR v teh navodilih za uporabo, ki je označena s simbolom •...
Page 229 Proizvajalec na lastno odgovornost izjavlja, da tukaj opisani izdelek ustreza veljavni zakonodaji in veljavnim standardom. Kopijo izjave o skladnosti si lahko ogledate na koncu te dokumentacije. Tehnična dokumentacija je na voljo tukaj: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE 2272031 Slovenščina...
Page 230 Varnost Splošna varnostna opozorila za električna orodja OPOZORILO preberite vsa varnostna opozorila, navodila, slike in tehnične podatke, priložene temu električnemu orodju. Posledice neupoštevanja naslednjih opozoril so lahko električni udar, požar in/ali hude telesne poškodbe. Vsa varnostna opozorila in navodila shranite za v prihodnje. Pojem "električno orodje", ki smo ga uporabili v varnostnih opozorilih, se nanaša na električno orodje za priklop na električno omrežje (s priključnim kablom) ali na električno orodje na baterijski pogon (brez priključnega kabla).
Page 231 Uporaba električnega orodja in ravnanje z njim ▶ Ne preobremenjujte orodja. Uporabljajte samo električno orodje, ki je predvideno za opravljanje vašega dela. Z ustreznim električnim orodjem boste delali bolje in varneje v predvidenem območju zmogljivosti. ▶ Ne uporabljajte električnega orodja, ki ima pokvarjeno stikalo. Električno orodje, ki ga ni možno vklopiti ali izklopiti, je nevarno in ga je treba popraviti.
Page 232 ▶ Električnega orodja ne uporabljajte za poliranje. Nenamenska uporaba električnega orodja je lahko nevarna in lahko povzroči poškodbe. ▶ Tega električnega orodja ne predelajte tako, da bo deloval na način, ki ni določen in specificiran s strani proizvajalca orodja. Takšna predelava lahko povzroči izgubo nadzora in povzroči hude telesne poškodbe.
Page 233 ▶ Izogibajte se območja, kamor se premika električno orodje pri povratnem udarcu. Povratni udarec požene električno orodje v smeri nasproti gibanju brusilne plošče na mestu blokade. ▶ Še posebej previdni bodite pri delu v vogalih, na ostrih robovih itd. Pazite, da nastavek ne odskakuje od obdelovanca in da se ne zaskoči.
Page 234 ▶ Pri pogosti obdelavi prevodnih materialov naj umazan izdelek redno pregledajo pri servisni službi Hilti. Prah, ki se sprijema na površino orodja (še posebej na prevodnih materialih), ali vlaga lahko v neugodnih razmerah povzročita električni udar.
Page 235 Če je akumulatorska baterija po eni uri še vedno prevroča, da bi jo prijeli, potem je v okvari. Obrnite se na servisno službo Hilti ali preberite dokument "Varnostni napotki in navodila za uporabo za litij-ionske akumulatorske baterije Hilti".
Page 236 Kotni brusilnik, stranski ročaj, standarden zaščitni pokrov, sprednji pokrov, vpenjalna prirobnica, vpenjalna matica, zatezni ključ, navodila za uporabo. Druge sistemske izdelke, ki so dovoljeni za vaš izdelek, najdete v centru Hilti Store ali na spletni strani: www.hilti.group Funkcija zaščite motorja Funkcija zaščite motorja nadzoruje porabo toka in segrevanje motorja ter na ta način ščiti izdelek pred...
Page 237 Kot rezanja negativen 3.10 Prikaz litij-ionske akumulatorske baterije Litij-ionske akumulatorske baterije Hilti Nuron lahko prikažejo stanje napolnjenosti, sporočila o napakah in stanje akumulatorske baterije. 3.10.1 Prikazi za stanje napolnjenosti in sporočila o napakah OPOZORILO Nevarnost poškodb zaradi padajoče akumulatorske baterije! ▶...
Page 238 Odčitavanje stanja akumulatorske baterije se ni pa ena (1) LED-dioda hitro rumeno. moglo zaključiti. Ponovite postopek ali pa se obrni- te na servisno službo Hilti. Vse LED-diode zasvetijo ena za drugo in nato sveti Če lahko priključen izdelek še naprej uporabljate, je ena (1) LED-dioda neprekinjeno rdeče.
Page 239 Uporaba Kratka oznaka Podlaga Najv. Najv. debelina premer Žična krtača Žične krtače 3CS, 4CS, 3SS, — 75 mm 125 mm 27 mm 125 mm Diamantna vrtalna krona Vrtanje ploščic DDM14 mineralni — 125 mm materiali Vlaknena plošča Grobo brušenje AP-D kovine —...
Page 240 Informacije o hrupu in vrednosti nihanja po EN 62841 Vrednosti zvočnega tlaka in tresljajev, ki so navedene v teh navodilih, so izmerjene v skladu s standardnim merilnim postopkom in se lahko uporabijo za medsebojno primerjavo električnih orodij. Primerne so tudi za predhodno oceno izpostavljenosti.
Page 241 ▶ Pred vsako uporabo preverite, ali je pritrdilna točka držalne zanke za orodje poškodovana. Upoštevajte nacionalne smernice za delo na višini. Kot zaščito pred padcem za ta izdelek uporabljajte izključno varovalo pred padcem Hilti #2293133, skupaj z držalno zanko za orodje Hilti #2261970.
Page 242 6.7.2 Nastavitev zaščitnega pokrova ▶ Pritisnite gumb za sprostitev pokrova in zavrtite zaščitni pokrov v želeni položaj, da se zaskoči. 6.7.3 Demontaža zaščitnega pokrova 1. Pritisnite gumb za sprostitev pokrova ter zaščitni pokrov zavrtite tako, da si ležita trikotni oznaki na zaščitnem pokrovu in na izdelku nasproti.
Page 243 3. Izpustite gumb za blokado vretena in odstranite nastavek. 6.10.3 Namestitev nastavka s hitrovpenjalno matico Kwik lock OPOZORILO Nevarnost preloma. Zaradi prekomerne obrabe se lahko hitrovpenjalna matica Kwik lock prelomi. ▶ Pazite na to, da pri izvajanju del hitrovpenjalna matica Kwik lock ne bo v stiku s podlago. ▶...
Page 244 Uporaba Brušenje PREVIDNO Nevarnost poškodb. Nastavek se lahko nenadoma zablokira ali zatakne. ▶ Izdelek uporabljajte vedno z nameščenim stranskim ročajem (dodatna oprema z ločnim ročajem) in ga držite z obema rokama. Nastavek se ne sme zagozditi in preprečite prekomerno pritiskanje na izdelek. Rezanje ▶...
Page 245 Po končani negi in vzdrževanju namestite vse zaščitne priprave in preverite, ali delujejo brezhibno. Za varno delo uporabljajte le originalne nadomestne dele in potrošni material. Seznam odobrenih nadomestnih delov, potrošnih materialov in pribora Hilti najdete v vašem centru Hilti Store ali na spletni strani: www.hilti.group Transport in skladiščenje akumulatorskih orodij in akumulatorskih baterij...
Page 246 ▶ Priključke pokrijte z neprevodnim materialom, tako da preprečite morebiten kratki stik. ▶ Akumulatorske baterije shranjujte zunaj dosega otrok. ▶ Akumulatorsko baterijo oddajte v trgovini Hilti Store ali pa se obrnite na pristojno podjetje za odstranje- vanje odpadkov. Naprave Hilti so pretežno izdelane iz materialov, ki jih je mogoče znova uporabiti. Pogoj za ponovno uporabo materialov je ustrezno razvrščanje materiala.
Page 247 • Priložene upute za uporabu odgovaraju trenutnom stanju tehnike u vrijeme tiskanja. Aktualnu verziju uvijek možete pronaći online na Hilti stranici proizvoda. U tu svrhu slijedite poveznicu ili QR kod u ovim uputama za uporabu označen simbolom •...
Page 248 Ovi brojevi odnose se na određene slike na početku ovih uputa za uporabu. Numeriranjem na slikama se navodi redoslijed radnih koraka i može odstupati od radnih koraka u tekstu. Brojevi položaja koriste se na slici Pregled i odnose se na brojeve legende u odlomku Pregled proizvoda.
Page 249 Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Sigurnost Opće sigurnosne napomene za električne alate UPOZORENJE Pročitajte sve sigurnosne napomene, naputke, slike i tehničke podatke kojima je opremljen ovaj električni alat. Propusti u pridržavanju sljedećih naputaka mogu dovesti do električnog udara, požara i/ili teških ozljeda.
Page 250 Uporaba i rukovanje električnim alatom ▶ Ne preopterećujte uređaj. Za vaše radove koristite za to predviđen električni alat. S odgovarajućim električnim alatom radit ćete bolje i sigurnije u navedenom području snage. ▶ Ne upotrebljavajte električni alat s neispravnim prekidačem. Električni alat, koji se više ne može uključiti ili isključiti, opasan je i treba se popraviti.
Page 251 ▶ Nemojte modificirati ovaj električni alat tako da radi na način koji proizvođač alata nije posebno konstruirao i specificirao. Takva preinaka može dovesti do gubitka kontrole i prouzročiti teške tjelesne ozljede. ▶ Ne upotrebljavajte pribor koji proizvođač nije specijalno razvio i dopustio za ovaj električni alat. Sama mogućnost pričvršćivanja pribora na vaš...
Page 252 ▶ Maknite tijelo iz područja u koje bi se uslijed povratnog udarca električni alat mogao pomaknuti. Povratni udarac pokreće električni alat u smjeru suprotnom od kretanja brusne ploče na mjestu blokade. ▶ Posebice oprezno radite u području kutova, oštrih bridova itd. Spriječite da se nastavci odbiju od predmeta obrade ili u njemu zaglave.
Page 253 Vanjski metalni dijelovi proizvoda mogu uzrokovati električni udar ili eksploziju ako ste oštetili električni vod, plinsku ili vodovodnu cijev. ▶ Kod česte obrade vodljivih materijala u redovitim razmacima nosite zaprljane uređaje na provjeru u Hilti servis. Prašina nakupljena na površini uređaja, posebice od vodljivih materijala, ili vlaga mogu pod nepovoljnim uvjetima dovesti do električnog udara.
Page 254 Ostavite akumulatorsku bateriju da se ohladi. Ako je nakon jednog sata akumulatorska baterija još uvijek vruća da je ne možete primiti rukom, onda je u kvaru. Obratite se Hilti servisu ili pročitajte dokument „Napomene za sigurnost i primjenu Hilti litij-ionskih akumulatorskih baterija“.
Page 255 Kutna brusilica, bočni rukohvat, standardni štitnik, prednji pokrov, stezna prirubnica, stezna matica, stezni ključ, upute za uporabu. Ostale proizvode sustava dopuštene za Vaš proizvod naći ćete u Vašoj Hilti Store ili na: www.hilti.group Funkcija zaštite motora Funkcija zaštite motora nadzire potrošnju struje, a time i zagrijavanje motora i na takav način štiti proizvod od pregrijavanja.
Page 256 ≤ 10 mm Kut rezanja negativan 3.10 Indikatori litij-ionske akumulatorske baterije Hilti Nuron litij-ionske akumulatorske baterije mogu prikazati stanje napunjenosti, poruke pogreške i stanje akumulatorske baterije. 3.10.1 Indikatori stanja napunjenosti i poruke pogreške UPOZORENJE Opasnost od ozljede uslijed pada akumulatorske baterije! ▶...
Page 257 Litij-ionska akumulatorska baterija je potpuno is- pražnjena. Napunite akumulatorsku bateriju. Ako LED dioda nakon punjenja akumulatorske ba- terije još uvijek brzo treperi, obratite se Hilti servi- Jedna (1) LED dioda brzo treperi žuto Litij-ionska akumulatorska baterija ili s njom pove- zan proizvod su preopterećeni, prevrući, prehladni...
Page 258 Primjena Kratki znak Podloga maks. maks. debljina promjer Žičana četka Žičane četke 3CS, 4CS, 3SS, — 75 mm 125 mm 27 mm 125 mm Dijamantna kruna za Bušenje pločica DDM14 mineralna — 125 mm bušenje Vlaknasta ploča Gruba obrada AP-D metalna —...
Page 259 Informacije o buci i vrijednosti vibracije sukladno EN 62841 Razina zvučnog tlaka i razina titranja koje su navedene u ovim uputama, izmjerene su skladno normiranom postupku mjerenja te se mogu koristiti za međusobnu usporedbu električnih alata. Primjerene su i za privremenu procjenu ekspozicija.
Page 260 ▶ Prije svake uporabe provjerite je li možda oštećena točka za pričvršćivanje pridržne trake za alat. Pridržavajte se nacionalnih smjernica za rad na visini. Kao osigurač od pada za ovaj proizvod upotrebljavajte samo kombinaciju Hilti zaštite od pada #2293133 s Hilti pridržnom trakom za alat #2261970.
Page 261 6.7.2 Premještanje štitnika ▶ Pritisnite gumb za deblokadu štitnika i štitnik okrećite u željeni položaj dok ne uskoči u ležište. 6.7.3 Demontaža štitnika 1. Pritisnite gumb za deblokadu štitnika i štitnik okrećite tako da obje trokutaste oznake na štitniku i na proizvodu budu usmjerene jedna prema drugoj.
Page 262 2. Popustite steznu maticu na način da na nju stavite stezni ključ i okrećete ga u smjeru suprotnom od kazaljke na satu. 3. Otpustite gumb za blokadu vretena i izvadite nastavak. 6.10.3 Montaža nastavka s brzosteznom maticom Kwik lock UPOZORENJE Opasnost od pucanja.
Page 263 3. Postavite potporni tanjur i vlaknastu ploču te pritegnite steznu maticu. 4. Pritisnite i držite gumb za blokadu vretena. 5. Steznu maticu čvrsto zategnite steznim ključem. Rukovanje Brušenje OPREZ Opasnost od ozljede. Nastavak može naglo blokirati ili se zaglaviti. ▶ Upotrebljavajte proizvod s bočnim rukohvatom (opcionalno sa stremenastim rukohvatom) i držite ga s obje ruke.
Page 264 Nakon čišćenja i održavanja postavite sve zaštitne uređaje i provjerite funkcioniraju li besprijekorno. Za siguran rad koristite samo originalne rezervne dijelove i potrošni materijal. Rezervne dijelove, potrošni materijal i dodatni pribor, koji je odobrila tvrtka Hilti za vaš proizvod, pronaći ćete u vašoj Hilti Store ili na: www.hilti.group Transport i skladištenje akumulatorskih alata i akumulatorskih baterija...
Page 265 Pomoć u slučaju smetnji Kod svih smetnji pazite na indikator stanja napunjenosti i pogrešaka akumulatorske baterije. Vidi poglavlje Indikatori litij-ionske akumulatorske baterije. U slučaju smetnji, koje nisu navedene u ovoj tablici ili koje ne možete sami ukloniti, obratite se našem Hilti servisu. Smetnja Mogući uzrok...
Page 266 • Priloženo uputstvo za upotrebu odgovara aktuelnom stanju tehnike u trenutku štampe. Aktuelnu verziju možete uvek da pronađete na internetu na Hilti stranici sa proizvodima. Upotrebite link ili QR kôd u ovom uputstvu za upotrebu, koji su označeni ovim simbolom •...
Page 267 Hilti Punjač 1.2.3 Simboli na slikama Sledeći simboli se koriste na slikama: Ovi brojevi se odnose na odgovarajuću sliku sa početka ovog uputstva za upotrebu. Numerisanje reflektuje redosled radnih koraka na slici i može da odstupa od radnih koraka u tekstu.
Page 268 Primerak izjave o usklađenosti nalazi se na kraju ove dokumentacije. Tehnička dokumentacija se čuva ovde: Hilti Društvo za razvoj doo | Dozvola za uređaje | Hiltistraße 6 | 86916 Kaufering, DE Sigurnost Opšte sigurnosne napomene za električne alate UPOZORENJE Pročitajte pažljivo sigurnosne napomene, uputstva, pregledajte slike i pročitajte...
Page 269 ▶ Nikada nemojte da se osećate previše sigurnim i nikada nemojte da se ne pridržavate pravila u vezi rukovanja električnim alatom, iako ste nakon dužeg rada dobro upoznati sa radom sa električnom alatom. Neodgovornim rukovanjem moguće je za samo nekoliko sekundi zadobiti teške povrede. Upotreba i rukovanje električnim alatom ▶...
Page 270 ▶ Električni alat ne sme da se koristi za poliranje. Primene, za koje električni alat nije predviđen, mogu prouzrokovati opasnosti i telesne povrede. ▶ Ovaj električni alat nemojte da modifikujete tako da radi na način koji proizvođač alata nije eksplicitno konstruisao i specificirao. Takva modifikacija može dovesti do gubitka kontrole i izazvati teške povrede.
Page 271 broj obrtaja. Rukovalac može odgovarajućim preventivnim merama ovladati silama povratnog udarca i reakcijskim silama. ▶ Svoju ruku nikada ne dovodite u blizinu obrtnih alata za umetanje. Alat za umetanje bi se kod povratnog udarca mogao pomicati preko Vaše ruke. ▶ Izbegavajte da se vaše telo nalazi u području u kojem bi se električni alat mogao pomicati usled delovanja povratnog udarca.
Page 272 Posebne sigurnosne napomene za brušenje brusnim papirom: ▶ Koristite brusne listove samo u odgovarajućoj veličini. Sledite podatke proizvođača o veličini brusnog lista. Brusni listovi, koji predaleko štrče izvan brusnog tanjira, mogu da prouzrokuju povrede kao i da dovedu do blokiranja, kidanja brusnih listova ili do povratnog udara. Posebne sigurnosne napomene za radove sa čeličnim četkama: ▶...
Page 273 ▶ Neka zaprljane proizvode u slučaju učestale obrade provodljivih materijala u redovnim vremenskim intervalima proveri Hilti servis. Prašina provodnih materijala, koja se nakuplja na površini uređaja, ili tečnost mogu pod nepovoljnim uslovima dovesti do električnog udara.
Page 274 Sačekajte da se akumulatorska baterija ohladi. Ukoliko je akumulatorska baterija nakon sat vremena i dalje suviše vruća da biste je držali u ruci, to znači da je neispravna. Obratite se servisu Hilti ili pročitajte dokument „Napomene za sigurnost i korišćenje Hilti LiIon akumulatorskih baterija“.
Page 275 Ugao zasecanja negativan 3.10 Prikazi Li-Ion akumulatorske baterije Hilti Nuron Li-Ion akumulatorske baterije mogu da prikažu status napunjenosti, poruke o greškama i stanje i akumulatorske baterije. 3.10.1 Indikatori za napunjenosti i poruke o greškama UPOZORENJE Opasnost od povrede u slučaju padanja akumulatorske baterije! ▶...
Page 276 50%. Ako priključeni proizvod više ne može da se koristi, akumulatorska baterija je na kraju svog roka tra- janja i potrebno je da se zameni. Obratite se Hilti servisu. Potrošni materijal Smeju se koristiti samo ploče povezane veštačkom smolom i armirane vlaknastim materijalom za maks.
Page 277 Primena Skraćenica Podloga maks. maks. debljina prečnik Abrazivna ploča za Gruba obrada AGD, AFD, metalna 6,4 mm 125 mm grubu obradu AND Dijamantska ploča za Gruba obrada DGCW (SPX, mineralna 125 mm grubu obradu SP, P) Žičana četka Žičane četke 3CS, 4CS, 3SS, 75 mm 125 mm...
Page 278 Temperatura skladištenja −20 ℃ … 40 ℃ Temperatura akumulatorske baterije na početku punjenja −10 ℃ … 45 ℃ Informacije o buci i vrednostima vibracija prema EN 62841 U ovim uputstvima navedene vrednosti pritiska zvuka i vibracija su izmerene u skladu sa normiranim postupkom merenja i možete skupa da ih upotrebljavate za poređenje električnih alata.
Page 279 ▶ Pričvrstite karabiner trake za držanje alata na osigurač od pada a drugu karabiner na noseću strukturu. Proverite siguran prihvat oba karabinera. Obratite pažnju na uputstva za upotrebu Hilti osigurača od pada kao i Hilti trake za držanje alata. Montaža bočnog rukohvata ▶...
Page 280 6.7.1 Montiranje zaštitne haube Zaštitna hauba poseduje grebene za kodiranje, koji omogućuju da možete da montirate samo zaštitnu haubu koja isključivo odgovara proizvodu. Zaštitna hauba radi pomoću grebena za kodiranje u prihvatu haube proizvoda. 1. Zaštitnu haubu postavite na vrat vretena tako da oba trouglasta markera na zaštitnoj haubi i proizvodu stoje jedan nasuprot drugog.
Page 281 6. Zateznu maticu čvrsto zategnite steznim ključem i nakon toga pustite dugme za blokadu vretena i uklonite stezni ključ. 6.10.2 Demontiranje alata za umetanje UPOZORENJE Opasnost od loma i uništenja. Ukoliko je pritisnuto dugme za blokadu vretena dok se vreteno obrće, onda alat za umetanje može da ispadne.
Page 282 6.10.6 Montaža žičane četke 1. Montirajte bočni rukohvat. → Strana 271 2. Montirajte zaštitnu haubu. → Strana 272 3. Postavite žičanu četku i čvrsto žičanu četku zavrnite. 4. Pritisnite i držite taster za blokadu vretena. 5. Pritegnite žičanu četku pomoću odgovarajućeg viljuškastog ključa. 6.10.7 Montiranje fiber ploče 1.
Page 283 Da biste obezbedili bezbedan rad koristite samo originalne rezervne delove i potrošni materijal. Rezervne delove, potrošne materijale i pribor koje je odobrila kompanija Hilti se nalaze u vašem Hilti Store ili na adresi: www.hilti.group Transport i skladištenje akumulatorskih alata i akumulatorskih baterija...
Page 284 ▶ Prekrijte priključke materijalom koji ne sprovodi struju, kako biste izbegli kratak spoj. ▶ Akumulatorske baterije uklonite na otpad tako da ne mogu da dospeju u ruke dece. ▶ Uklonite na otpad akumulatorsku bateriju u vašoj Hilti Store ili se obratite preduzeću za odlaganje koje je nadležno za vas.
Page 285 Hilti Proizvodi su sa velikim udelom proizvedeni od reciklažnih materijala. Preduslov za ponovnu upotrebu je stručno razdvajanje materijala. U mnogim zemljama Hilti vaš stari uređaj vraća na reciklažu. Pitajte Hilti servis za klijente ili vašeg konsultanta za prodaju. ▶ Električne alate, elektronske uređaje i akumulatorske baterije ne odlažite u kućne otpatke! Garancija proizvođača...
Page 286 Соблюдать руководство по эксплуатации Указания по эксплуатации и другая полезная информация Обращение с материалами, пригодными для вторичной переработки Не выбрасывайте электроинструменты и аккумуляторы вместе с обычным мусором! Hilti Литий-ионный аккумулятор (Li-Ion) Зарядное устройство Hilti 1.2.3 Символы на изображениях На изображениях используются следующие символы: Эти...
Page 287 ет действующим директивам и нормам. Копию декларации соответствия нормам см. в конце этого документа. Техническая документация (оригиналы) хранится здесь: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, Германия Безопасность Общие указания по технике безопасности для электроинструментов...
Page 288 Используемый далее термин «электроинструмент» относится к электроинструменту, работающему от электрической сети (с кабелем электропитания) и от аккумулятора (без кабеля электропитания). Безопасность рабочего места ▶ Следите за чистотой и хорошей освещенностью на рабочем месте. Беспорядок на рабочем месте или плохое освещение могут привести к несчастным случаям. ▶...
Page 289 ▶ Не пребывайте в ложной уверенности в собственной безопасности и не пренебрегайте пра- вилами техники безопасности для электроинструментов, даже если вы являетесь опытным пользователем электроинструмента. Неосторожное обращение может в течение долей секунды стать причиной получения тяжелых травм. Использование и обслуживание электроинструмента ▶...
Page 290 Сервис ▶ Доверяйте ремонт своего электроинструмента только квалифицированному персоналу, ис- пользующему только оригинальные запчасти. Этим обеспечивается поддержание электроин- струмента в безопасном состоянии. ▶ Категорически запрещается выполнять обслуживание поврежденных аккумуляторов. Все технические работы с аккумуляторами должны выполняться только производителем или авторизо- ванными...
Page 291 линией металлические части электроинструмента также находятся под напряжением, что может привести к поражению электрическим током. ▶ Не кладите электроинструмент до полной остановки рабочего инструмента. Вращающийся рабочий инструмент может соприкоснуться с опорной поверхностью, вследствие чего вы можете потерять контроль над электроинструментом. ▶...
Page 292 Отрезные круги предназначены для съема материала кромкой круга. Воздействие, оказываемое на круг с боковой стороны, может стать причиной его разрушения. ▶ Для установки шлифкруга всегда используйте неповрежденный зажимной фланец нужного размера и формы. Подходящие по форме и размеру фланцы надежно фиксируют шлифкруг и снижают...
Page 293 газо- или водопровод. ▶ При частой обработке токопроводящих материалов шлифмашина загрязняется, поэтому ее сле- дует регулярно сдавать в сервисный центр Hilti для проверки. При неблагоприятных условиях влага и пыль, скапливающиеся на поверхности электроинструмента (особенно от токопроводящих материалов), могут вызвать удар электрическим током.
Page 294 Рабочее место ▶ При сквозном сверлении ограждайте опасную зону с противоположной стороны стены. Вылетаю- щие наружу или падающие вниз осколки могут травмировать других людей. ▶ Выборка пазов в несущих стенах и других конструкциях изменяет их прочность, особенно при перерезании арматуры или несущих конструкций. Перед началом работы проконсультируйтесь с инженером-строителем...
Page 295 материалов в хорошо просматриваемом и пожаробезопасном месте. Дайте остыть аккумулятору. Если по истечении одного часа аккумулятор все еще остается таким горячим, что его нельзя взять в руки, это означает, что он неисправен. Обратитесь в сервисную службу Hilti или изучите документ «Указания по технике безопасности и использованию литий-ионных аккумуляторов Hilti».
Page 296 нижеуказанным требованиям относительно их гео- метрии. Технические данные Ширина штробы между сег- ≤ 10 мм ментами (G) Угол резки отрицательный 3.10 Индикации состояния литий-ионного аккумулятора Литий-ионные аккумуляторы Hilti Nuron оснащены светодиодами для индикации уровня заряда, сигналов ошибки и состояния батареи. Русский 2272031 *2272031*...
Page 297 службу Hilti. Один (1) светодиод горит желтым. Литий-ионный аккумулятор и сопряженный с ним электроинструмент не совместимы друг с другом. Обратитесь в сервисный центр Hilti. Один (1) светодиод мигает красным с высокой Литий-ионный аккумулятор заблокирован и его частотой. дальнейшее использование невозможно. Обра- титесь...
Page 298 Если подключенный электроинструмент больше использовать невозможно, ресурс аккумулятора исчерпан и аккумулятор следует заменить. Об- ратитесь в сервисный центр Hilti. Расходные материалы Разрешается использовать только круги со связующим из синтетической смолы и с добавлением волокон для опорной тарелки макс. Ø 125 мм (5″), рассчитанные на частоту вращения не менее...
Page 299 Поз. Комплектация ACD AGD, DG-CW DC-TP, AP-D 3CS, 4CS, AFD, (SPX, SP, DC-D 3SS, 4SS, AND (SPX, SP, DD-M14 Зажимная гайка — — Зажимной фланец — — Kwik lock (опция — — — для H) Зажимная гайка для — — —...
Page 300 Данные о шуме Значение уровня звукового давления (L 88 дБ(А) Погрешность уровня звукового давления (K 3 дБ(А) Уровень звуковой мощности (L 96 дБ(А) Погрешность уровня звуковой мощности (K 3 дБ(А) Данные о вибрации Использование в других целях, например для резки (отрезания), может привести к отклонениям значений...
Page 301 ▶ Перед каждым использованием проверяйте точку крепления удерживающего троса для инстру- ментов на возможные повреждения. Соблюдайте национальные директивы по выполнению высотных работ. Для защиты этого устройства от падения используйте только комбинацию из предохранителя Hilti для предупреждения случайного срабатывания при ударе #2293133 и удерживающего троса для инструментов Hilti #2261970.
Page 302 1. Установите защитный кожух на шейку шпинделя таким образом, чтобы обе метки в виде треуголь- ника (на защитном кожухе и на шлифмашине) располагались напротив друг друга. 2. Прижмите защитный кожух к шейке шпинделя. 3. Нажмите кнопку (рас)фиксации кожуха. 4. Поворачивайте защитный кожух, пока он не будет зафиксирован и кнопка (рас)фиксации кожуха не вернется...
Page 303 6.10.1 Установка рабочего инструмента 1. Проверьте, установлено ли кольцо круглого сечения в зажимном фланце и не имеет ли оно повреждений. ▶ Замените отсутствующее или поврежденное кольцо круглого сечения. 2. Плотно (без зазоров и без возможности проворачивания) насадите зажимной фланец на шпиндель. 3.
Page 304 3. Если быстрозажимная гайка Kwik lock не отвинчивается вручную, установите зажимный ключ на быстрозажимную гайку и поверните его в направлении против часовой стрелки. Категорически запрещается использование газового (трубного) ключа, чтобы не допустить повреждения быстрозажимной гайки Kwik lock. 4. Отожмите кнопку блокировки шпинделя и снимите рабочий инструмент. 6.10.5 Установка...
Page 305 подвергать аккумулятор чрезмерному воздействию влаги (например, опускать его в воду или оставлять под дождем). Если аккумулятор промокнет, обращайтесь с ним, как с поврежденным. Поместите его в контейнер из негорючего материала и обратитесь в сервисную службу Hilti. • Аккумулятор должен быть чистым, без следов масла и смазки.
Page 306 Для обеспечения безопасной эксплуатации используйте только оригинальные запасные части и расходные материалы. Допущенные Hilti запасные части, расходные материалы и принадлеж- ности для этого электроинструмента вы можете найти в Hilti Store или на: www.hilti.group Транспортировка и хранение аккумуляторных инструментов и аккумуляторов...
Page 307 Большинство материалов, из которых изготовлены устройства Hilti, подлежат вторичной перера- ботке. Перед утилизацией следует тщательно рассортировать материалы (для удобства их последую- щей переработки). Во многих странах фирма Hilti уже организовала прием бывших в использовании электрических и электронных устройств (инструментов, приборов) для утилизации. Дополнительную...
Page 308 Інструкція з експлуатації, що додається до продукту, відповідає стану науки і техніки, актуальному на момент її друку. Більш актуальну версію інструкції з експлуатації можна знайти в інтернеті на сторінці з інформацією про продукти Hilti. Для цього перейдіть за посиланням або QR-кодом у цій інструкції з експлуатації, що позначені символом...
Page 309 відповідає чинному законодавству і стандартам. Копія сертифіката відповідності наведена у кінці цього документа. Технічна документація зазначена нижче: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Безпека Загальні вказівки з техніки безпеки при роботі з електроінструментами...
Page 310 наведених нижче вказівок може призвести до ураження електричним струмом, займання та/або отримання тяжких травм. Збережіть всі інструкції та вказівки з техніки безпеки – вони можуть знадобитися Вам у майбут- ньому. Термін «електроінструмент», який використовується у вказівках з техніки безпеки, позначає як елект- роінструменти, що...
Page 311 ▶ Надягайте відповідний робочий одяг. Не надягайте для роботи занадто просторий одяг та прикраси. Слідкуйте за тим, щоб волосся, одяг та робочі рукавиці знаходилися подалі від обертових частин інструмента. Просторий одяг, прикраси або довге волосся можуть бути захоплені рухомими частинами інструмента. ▶...
Page 312 ▶ Не піддавайте акумуляторну батарею впливу вогню або високих температур. Вогонь або температури понад 130 °C (265 °F) можуть спричинити вибух. ▶ Дотримуйтеся вказівок щодо заряджання. Ніколи не заряджайте акумуляторну батарею або акумуляторний інструмент в умовах, що виходять за межі температурного діапазону, зазначеного...
Page 313 ▶ Прослідкуйте за тим, щоб інші особи у місці виконання робіт перебували на безпечній відстані від Вас. Кожна особа, яка заходить у межі робочої зони, повинна використовувати засоби індивідуального захисту. Уламки оброблюваної деталі або частини пошкодженого робочого інструмента можуть розлітатися та ставати причиною травмування навіть за межами безпосередньої робочої...
Page 314 ▶ Шліфувальні круги зі зміщеним центром слід установлювати таким чином, щоб їхня шліфу- вальна поверхня не виступала за край захисного кожуха. Неналежним чином установлений шліфувальний круг, що виступає за край захисного кожуха, не може бути достатньо захищеним. ▶ Захисний кожух повинен бути надійно закріплений на електроінструменті та відрегульований таким...
Page 315 Додаткові вказівки з техніки безпеки Безпека персоналу ▶ Користуйтеся лише повністю справним інструментом та приладдям. ▶ Вносити будь-які зміни до конструкції інструмента або приладдя заборонено. ▶ Використовуйте захисні навушники. Тривалий вплив шуму може призвести до втрати слуху. ▶ Завжди міцно тримайте інструмент обома руками за передбачені для цього рукоятки. Слідкуйте за тим, щоб...
Page 316 інструмента може спричинити ураження електричним струмом або вибух. ▶ У разі частої обробки електропровідних матеріалів регулярно здавайте забруднені інструменти на перевірку до сервісної служби компанії Hilti. Якщо на поверхні інструмента накопичується волога та пил, особливо від струмопровідних матеріалів, це може за несприятливих умов призвести до...
Page 317 спостерігати. Зачекайте, доки акумуляторна батарея не охолоне. Якщо через годину акумуляторна батарея все ще залишається гарячою на дотик, це свідчить про її несправність. Зверніться до сервісної служби компанії Hilti або ознайомтеся з указівками щодо техніки безпеки та належної експлуатації літій-іонних акумуляторних батарей Hilti.
Page 318 Кутова шліфувальна машина, бокова рукоятка, стандартний захисний кожух, передня накладка, затискний фланець, затискна гайка, затискний ключ, інструкція з експлуатації. Інше приладдя, допущене до експлуатації з Вашим інструментом, Ви можете придбати у Hilti Store або на веб-сайті www.hilti.group Функція захисту двигуна...
Page 319 3.10 Варіанти індикації літій-іонної акумуляторної батареї Літій-іонні акумуляторні батареї Hilti Nuron оснащені індикаторами, які можуть відображати стан заряду, повідомлення про несправності, а також позначати стан акумуляторної батареї. 3.10.1 Індикація стану заряду та повідомлень про несправність ПОПЕРЕДЖЕННЯ Ризик отримання травм через падіння акумуляторної батареї! ▶...
Page 320 Не вдалося завершити перевірку стану чого один (1) світлодіод починає швидко мигати акумуляторної батареї. Повторіть операцію або жовтим кольором. зверніться до сервісної служби компанії Hilti. Усі світлодіоди послідовно загоряються, після Якщо використання приєднаного інструмента чого один (1) світлодіод починає постійно горіти...
Page 321 Поз. Приладдя ACD AGD, DG-CW DC-TP, AP-D 3CS, 4CS, AFD, (SPX, SP, DC-D 3SS, 4SS, AND (SPX, SP, DD-M14 Бокова рукоятка Затискна гайка — — Затискний фланець — — Гайка Kwik-Lock — — — (додається до H) Затискна гайка для —...
Page 322 Інформація про шум Рівень звукового тиску (L 88 дБ(А) Похибка для рівня звукового тиску (K 3 дБ(А) Рівень шумової потужності (L 96 дБ(А) Похибка для рівня шумової потужності (K 3 дБ(А) Інформація про вібрацію Значення вібрації може змінюватися під час застосування інструмента з іншою метою, приміром для різання.
Page 323 Дотримуйтеся місцевих указівок щодо виконання робіт на висоті. У якості пристрою для попередження падіння цього інструмента використовуйте тільки комбінацію захисту від падіння Hilti номер #2293133 та страхувального стропа для інструментів Hilti номер #2261970. ▶ Закріпіть захист від падіння в отворах для встановлення приладдя. Перевірте надійність кріплення.
Page 324 6.7.2 Регулювання положення захисного кожуха ▶ Натисніть кнопку розблокування кожуха і повертайте захисний кожух, поки він не буде зафіксований у потрібному положенні. 6.7.3 Знімання захисного кожуха 1. Натисніть кнопку розблокування кожуха та поверніть захисний кожух таким чином, щоб обидва зображення трикутників на захисному кожусі та на інструменті були розташовані один напроти одного.
Page 325 6.10.2 Зняття змінного робочого інструмента ПОПЕРЕДЖЕННЯ Небезпека пошкодження та руйнування. Якщо натиснути кнопку фіксації шпинделя під час обертання шпинделя, змінний робочий інструмент може зіскочити з нього. ▶ Натискайте кнопку фіксації шпинделя тільки після того, як він повністю зупиниться. 1. Натисніть і утримуйте кнопку фіксації шпинделя. 2.
Page 326 6.10.6 Установлення дротової щітки 1. Установіть бокову рукоятку. → стор. 315 2. Установіть захисний кожух. → стор. 315 3. Уставте дротову щітку і закрутіть її зусиллям руки. 4. Натисніть і утримуйте кнопку фіксації шпинделя. 5. Затягніть дротову щітку за допомогою відповідного гайкового ключа. 6.10.7 Установлення...
Page 327 перевірте їхню роботу. Щоб гарантувати належну роботу інструмента, використовуйте тільки оригінальні запасні частини та видаткові матеріали. Рекомендовані компанією Hilti запасні частини, видаткові матеріали та приладдя для інструмента Ви можете придбати у найближчому магазині Hilti Store або на веб- сайті www.hilti.group 2272031 Українська...
Page 328 У разі виникнення будь-яких несправностей звертайте увагу на індикатор стану заряду та несправності акумуляторної батареї. Додаткова інформація наведена у розділі «Варіанти індикації літій-іонної акумуляторної батареї». У разі виникнення несправностей, які не зазначені у цій таблиці або які Ви не можете полагодити самостійно, зверніться до сервісної служби компанії Hilti. Несправність Можлива причина Рішення...
Page 329 ки. Передумовою для їхньої вторинної переробки є належне сортування відходів за типом матеріалу. У багатьох країнах світу компанія Hilti приймає старі інструменти для їхньої утилізації. Щоб отримати дода- ткову інформацію, звертайтеся до сервісної служби компанії Hilti або до свого торгового консультанта.
Page 330 Приложеното ръководство за експлоатация отговаря на актуалното състояние на техниката мо- мента на отпечатване. Винаги ще намерите актуалната версия онлайн на продуктовата страница на Hilti. Последвайте за тази цел връзката или QR кода в настоящото ръководство за експлоатация, обозначен със символа...
Page 331 мото законодателство и действащите стандарти. Копие на Декларацията за съответствие ще намерите в края на настоящата документация. Техническата документация се съхранява тук: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Безопасност Общи указания за безопасност при електроинструменти...
Page 332 на приведените по-долу инструкции могат да предизвикат електрически удар, пожар и/или тежки наранявания. Съхранявайте всички указания за безопасност и инструкции за бъдещи справки. Използваното в указанията за безопасност понятие "електроинструмент" се отнася до захранвани от електрическата мрежа електроинструменти (със захранващ кабел) или до захранвани от акумулатор електроинструменти...
Page 333 ▶ Ако е възможно монтирането на съоръжения за събиране и изсмукване на прах, се уверете, че те са включени и се използват правилно. Използването на прахоуловител може да намали породените от прахове опасности. ▶ Не се поддавайте на измамното усещане за сигурност и не пренебрегвайте правилата за безопасност...
Page 334 Сервизиране ▶ Ремонтът на електроинструмента трябва да се извършва само от квалифицирани специалисти и само с оригинални резервни части. По този начин се гарантира безопасността на съхранението на уреда. ▶ Никога не обслужвайте повредени акумулатори. Цялостната поддръжка на акумулаторите следва да се извършва само от производителя или от оторизирани центрове за обслужване на клиенти.
Page 335 ▶ Никога не оставяйте електроинструмента, преди сменяемият инструмент да е спрял напълно работа. Въртящият се сменяем инструмент може да попада в контакт с равнината, на която оставяте уреда, вследствие на което може да загубите контрол върху електроинструмента. ▶ Не оставяйте електроинструмента да работи, докато го пренасяте. Чрез случаен допир Вашето облекло...
Page 336 Отрезните дискове са предвидени за отнемане на материал с ръба на диска. При странично силово въздействие тези шлифовъчни тела може да се счупят. ▶ Винаги използвайте изправен затегателен фланец с подходящ размер и форма за избрания от Вас шлифовъчен диск. Подходящите фланци крепят шлифовъчния диск и намаляват опасността от счупване...
Page 337 удар или експлозия, ако сте повредили електрически кабел, газо- или водопроводна тръба. ▶ При честа обработка на проводящи материали предавайте замърсените продукти през регулярни интервали в сервиз на Hilti за проверка. Отлагащият се по повърхността на уреда прах, най- вече от проводящи материали, или влагата, могат при неблагоприятни условия да предизвикат...
Page 338 видимо, незапалимо място с достатъчно разстояние до запалими материали. Оставете акумулатора да се охлади. Ако след един час акумулаторът е все още твърде горещ на допир, той е неизправен. Обърнете се към сервиз на Hilti или прочетете документа "Указания за безопасност и прилагане на Hilti литиево-йонни акумулатори".
Page 339 телен кожух, пригоден към подходяща Hilti прахосмукачка. • За този продукт използвайте само Hilti Nuron литиево-йонни акумулатори от тип B 22. За оптимална работа Hilti препоръчва за този продукт посочените в таблицата акумулатори в края на настоящото Ръководство за експлоатация.
Page 340 Ъгъл на рязане с отрицателен знак 3.10 Индикатор за литиево-йонния акумулатор Hilti Nuron литиево-йонни акумулатори могат да показват състоянието на зареждане, известия за грешки и състоянието на акумулатора. 3.10.1 Индикатори за състояние на зареждане и известия за грешки ПРЕДУПРЕЖДЕНИЕ Опасност от нараняване поради падащ акумулатор! ▶...
Page 341 и след това един (1) светодиод мига бързо в може да бъде осъществено. Повторете процеса жълто. или се обърнете към сервиз на Hilti. Всички светодиоди светят като бягаща светлина Ако свързаният продукт може все още да бъде и след това един (1) светодиод свети постоянно...
Page 342 Тип Приложение Съкратено Основа макс. макс. обозначение дебелина диаметър Абразивен диск за Грубо шлифо- AGD, AFD, метален 6,4 мм 125 мм грубо шлифоване ване AND Диамантен диск за Грубо шлифо- DGCW (SPX, минерален 125 мм грубо шлифоване ване SP, P) Телена...
Page 343 Температура на съхранение −20 ℃ … 40 ℃ Температура на акумулатора в началото на зареждането −10 ℃ … 45 ℃ Информация за шума и стойности на вибрациите съгласно EN 62841 Посочените в настоящите инструкции стойности на звуковото налягане и на вибрациите са били измерени...
Page 344 за възможни повреди. Спазвайте националните разпоредби за работа на височина. За този продукт използвайте като защита срещу падане само комбинацията от Hilti защитата срещу падане от височина #2293133 с Hilti задържащото въже за инструменти #2261970. ▶ Закрепете защитата срещу падане от височина в монтажните отвори за принадлежности. Проверете...
Page 345 Монтаж или демонтаж на предпазен щит ПРЕДПАЗЛИВОСТ Опасност от нараняване. Сменяемият инструмент може да бъде горещ или да има остри ръбове. ▶ Носете защитни ръкавици при монтаж, демонтаж, работи по настройките и отстраняване на смущения. ▶ Съблюдавайте Ръководството за монтаж на съответния предпазен щит. 6.7.1 Монтаж...
Page 346 Диамантените дискове трябва да бъдат подменяни, когато режещата способност, респ. произ- водителност при шлайфане осезаемо намалява. В общи линии такъв е случаят, когато височина- та на диамантените сегменти е по-малка от 2 мм. Други типове дискове трябва да бъдат подменяни, ако режещата способност осезаемо намалява или...
Page 347 6.10.4 Демонтаж на сменяем инструмент с бързозатягаща гайка Kwik lock ПРЕДУПРЕЖДЕНИЕ Опасност от счупване и разрушаване. Ако бутонът за блокиране на шпиндела е натиснат, докато шпинделът се върти, сменяемият инструмент може да се освободи. ▶ Натискайте бутона за блокиране на шпиндела само ако шпинделът е неподвижен. 1.
Page 348 акумулатора на висока влажност (напр. потопен във вода или оставен под дъжда). Ако акумулаторът е бил напоен с вода, третирайте го като повреден акумулатор. Изолирайте го в незапалим контейнер и се обърнете към сервиз на Hilti. • Поддържайте акумулатора почистен от масла и смазки. Не позволявайте по акумулатора да се...
Page 349 и проверете за изправното им функциониране. За безопасна работа използвайте само оригинални резервни части и консумативи. Разрешените от Hilti резервни части, консумативи и принадлежности за Вашия продукт ще намерите във Вашия Hilti Store или на: www.hilti.group Транспортиране и съхранение на акумулаторни инструменти и акумулатори...
Page 350 ▶ Покривайте връзките с непроводим материал, за да предотвратите къси съединения. ▶ Изхвърляйте акумулаторите по такъв начин, че да не могат да попаднат в ръцете на деца. ▶ Изхвърляйте акумулатора във Вашия Hilti Store или се свържете с местната компания за управле- ние на отпадъците.
Page 351 Manualul de utilizare anexat corespunde stadiului tehnologic actual la momentul tipăririi. Găsiți întotdeauna cea mai recentă versiune online pe pagina de produs Hilti. În acest scop, urmați linkul sau codul QR din acest manual de utilizare, marcat cu simbolul •...
Page 352 O imagine a declaraţiei de conformitate găsiţi la finalul acestei documentaţii. Documentaţiile tehnice sunt stocate aici: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Securitate Instrucţiuni de ordin general privind securitatea şi protecţia muncii pentru sculele electrice ATENŢIONARE Consultaţi toate instrucţiunile de protecţie a muncii, instrucţiunile de lucru, imaginile...
Page 353 Securitatea în locul de muncă ▶ Menţineţi curăţenia şi un iluminat bun în zona de lucru. Dezordinea sau iluminatul insuficient în zona de lucru pot constitui surse de accidente. ▶ Nu lucraţi cu scula electrică în medii cu pericol de explozie, în care sunt prezente lichide, gaze sau pulberi inflamabile.
Page 354 ▶ Scoateţi fişa din priză şi/ sau înlăturaţi acumulatorul dacă este detaşabil, înainte de executarea unor reglaje la aparat, înlocuirea accesoriilor sau depozitarea aparatului. Această măsură de precauţie reduce riscul unei porniri involuntare a sculei electrice. ▶ Păstraţi sculele electrice în locuri inaccesibile copiilor, atunci când nu le utilizaţi. Nu permiteţi folosirea aparatului de către persoane care nu sunt familiarizate cu acesta sau care nu au citit instrucţiunile de faţă.
Page 355 ▶ Nu efectuați la această sculă electrică modificări constructive, astfel încât ea să funcționeze într-un alt fel care nu este conceput de producătorul sculei și nu este specificat. O asemenea modificare constructivă poate duce la pierderea controlului și poate provoca vătămări grave de persoane. ▶...
Page 356 în funcție de sensul de rotație a discului în locul de blocare. În această situație, este posibilă și ruperea discurilor abrazive de șlefuire. Reculul este consecința folosirii greșite sau defectuoase a sculei electrice. El poate fi împiedicat prin măsuri de precauție adecvate, așa cum este descris mai jos. ▶...
Page 357 atenție operația de tăiere. În caz contrar, discul se poate agăța, poate sări din piesa de lucru sau poate provoca un recul. ▶ Sprijiniți plăcile sau piesele de lucru mari, pentru a diminua riscul unui recul datorită înțepenirii discului abraziv de tăiere. Piesele de lucru mari se pot încovoia sub propria greutate. Piesa care se prelucrează...
Page 358 ▶ Dacă se prelucrează frecvent materiale conductoare, încredinţaţi produsele murdare centrelor de service Hilti pentru verificare la intervale regulate. În anumite condiţii, praful aderent pe suprafaţa aparatului, în special cel provenit din materiale conductoare, precum şi umiditatea pot provoca electrocutări.
Page 359 Lăsați acumulatorul să se răcească. Dacă acumulatorul este încă prea fierbinte pentru a putea fi ținut în mână după o oră, atunci el este defect. Adresați-vă centrului de service Hilti sau citiți documentul "Indicații referitoare la securitate și utilizare pentru acumulatorii Li-Ion marca Hilti".
Page 360 • Utilizaţi pentru acest produs numai acumulatori Li-Ion Hilti Nuron din seria de tip B 22. Pentru optimizarea randamentului, Hilti recomandă pentru acest produs acumulatorii indicaţi în tabelul de la finalul acestui manual de utilizare. Utilizaţi pentru aceşti acumulatori numai redresoarele Hilti din seriile de tip menţionate în tabelul de la •...
Page 361 Unghiul de tăiere Negativ 3.10 Indicaţiile acumulatorului Li-Ion Hilti Nuron Acumulatorii Li-Ion pot indica starea de încărcare, mesaje de eroare şi starea acumulatorilor. 3.10.1 Indicatoare pentru starea de încărcare şi mesaje de eroare ATENŢIONARE Pericol de accidentare prin căderea acumulatorului! ▶...
Page 362 şi trebuie să fie înlocuit. Vă rugăm să vă adresaţi centrului de service Hilti. Materiale consumabile Este permisă utilizarea numai a discurilor cu lianţi din răşină sintetică armate cu material fibros pentru max.
Page 363 Poz. Echipament ACD AGD, DG-CW DC-TP, AP-D 3CS, 4CS, AFD, (SPX, SP, DC-D 3SS, 4SS, AND (SPX, SP, DD-M14 Flanşă de prindere — — Kwik lock (opţional — — — la H) Piuliţă de strângere — — — — — pentru discul de fibră...
Page 364 Îndepărtarea acumulatorului 1. Apăsaţi tasta pentru deblocare a acumulatorului. 2. Trageţi acumulatorul afară din produs. Montarea siguranţei în caz de cădere Hilti (opţional) Directivele naţionale pentru lucrări în poziţie înaltă se vor respecta obligatoriu pe parcursul lucrului cu produsul. Respectaţi manualul de utilizare al siguranţei în caz de cădere.
Page 365 Respectați directivele naționale din țara dumneavoastră pentru lucrul la înălțime. Utilizați ca siguranță de lucru la înălțime pentru acest produs exclusiv o combinație formată din Hilti siguranța în caz de cădere #2293133 cu Hilti firul de susținere a accesoriului de lucru #2261970.
Page 366 1. Aşezaţi apărătoarea frontală cu partea închisă pe capota de protecţie standard până când închizătorul se cuplează în poziţie. 2. Pentru demontare deschideţi închizătorul apărătorii frontale şi detaşaţi-o de capota de protecţie standard. Poziţionarea capotei anti-praf (debitare) DC-EX 125/5"C ▶ Poziţionaţi capota compactă astfel încât comutatorul de pornire/ oprire să fie în orice moment liber accesibil şi să...
Page 367 În locul piuliţei de strângere se poate utiliza opţional piuliţa de strângere rapidă Kwik lock. Aceasta permite schimbarea dispozitivelor de lucru fără a se utiliza scule suplimentare. 1. Curăţaţi flanşa de prindere şi piuliţa de strângere rapidă. 2. Verificaţi dacă inelul O din flanşa de prindere există şi este nedeteriorat. ▶...
Page 368 Modul de utilizare Şlefuire AVERTISMENT Pericol de accidentare. Dispozitivul de lucru se poate bloca brusc sau se poate agăţa. ▶ Utilizaţi produsul cu mânerul lateral (opţional cu mânerul-cadru) şi ţineţi întotdeauna ferm produsul cu ambele mâini. Nu lăsaţi dispozitivul de lucru să se înţepenească şi evitaţi apăsarea excesivă pe produs. Debitarea cu discuri abrazive ▶...
Page 369 Pentru o exploatare sigură utilizaţi numai piese de schimb şi materiale consumabile originale. Piese de schimb, materiale consumabile şi accesorii avizate de Hilti pentru produs găsiţi la centrul dumneavoastră Hilti Store sau la: www.hilti.group Transportul şi depozitarea accesoriilor de lucru cu acumulator şi a acumulatori-...
Page 370 Produsele Hilti sunt fabricate într-o proporție mare din materiale reutilizabile. Condiția necesară pentru reciclare este separarea corectă a materialelor. În multe țări, Hilti preia înapoi mașina dumneavoastră vechi pentru valorificare. Solicitați informații de la centrul pentru clienți Hilti sau de la consilierul dumneavoastră...
Page 371 Οι συνημμένες οδηγίες χρήσης αντιστοιχούν στο τρέχον επίπεδο της τεχνολογίας τη στιγμή της εκτύπωσης. Μπορείτε να βρίσκετε πάντα την τρέχουσα έκδοση online στη σελίδα προϊόντων της Hilti. Χρησιμοποιήστε για αυτόν τον σκοπό τον σύνδεσμο ή τον κωδικό QR σε αυτές τις οδηγίες χρήσης, που επισημαίνεται με το σύμβολο...
Page 372 Hilti Φορτιστής 1.2.3 Σύμβολα σε εικόνες Στις εικόνες χρησιμοποιούνται τα ακόλουθα σύμβολα: Αυτοί οι αριθμοί παραπέμπουν στην εκάστοτε εικόνα στην αρχή αυτών των οδηγιών χρήσης. Η αρίθμηση δείχνει τη σειρά των βημάτων εργασίας στην εικόνα και ενδέχεται να διαφέρει από...
Page 373 νομοθεσία και τα ισχύοντα πρότυπα. Ένα αντίγραφο της δήλωσης συμμόρφωσης υπάρχει στο τέλος αυτής της τεκμηρίωσης. Τα έγγραφα τεχνικής τεκμηρίωσης υπάρχουν εδώ: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Ασφάλεια Γενικές υποδείξεις για την ασφάλεια για ηλεκτρικά εργαλεία...
Page 374 ▶ Απομακρύνετε τα εργαλεία ρύθμισης ή τα κλειδιά από το ηλεκτρικό εργαλείο, πριν το θέσετε σε λειτουργία. Ένα εργαλείο ή κλειδί που βρίσκεται σε κάποιο περιστρεφόμενο εξάρτημα του ηλεκτρικού εργαλείου, μπορεί να προκαλέσει τραυματισμούς. ▶ Αποφύγετε τις αφύσικες στάσεις του σώματος. Φροντίστε για την ασφαλή στήριξη του σώματός σας...
Page 375 ▶ Μην χρησιμοποιείτε μπαταρίες που έχουν υποστεί ζημιά ή έχουν υποστεί μετατροπές. Οι μπαταρίες που έχουν υποστεί ζημιά ή μετατροπές μπορεί να συμπεριφερθούν απρόβλεπτα και να προκαλέσουν φωτιά, έκρηξη ή κίνδυνο τραυματισμού. ▶ Μην εκθέτετε την μπαταρία σε φωτιά ή σε πολύ υψηλές θερμοκρασίες. Η φωτιά ή οι θερμοκρασία άνω...
Page 376 ▶ Όταν υπάρχουν άλλα άτομα, φροντίστε να έχουν ασφαλή απόσταση από την περιοχή εργασίας. Οποιοσδήποτε εισέρχεται στο χώρο εργασίας, πρέπει να φοράει προσωπικό εξοπλισμό προ- στασίας. Μπορεί να εκσφενδονιστούν θραύσματα του αντικειμένου ή σπασμένα εξαρτήματα και να προκαλέσουν τραυματισμούς και εκτός της περιοχής εργασίας. ▶...
Page 377 βοηθάει στην προστασία του χειριστή από θραύσματα, τυχαία επαφή με τον δίσκο καθώς και από σπινθήρες που ενδέχεται να αναφλέξουν τα ρούχα. ▶ Τα λειαντικά σώματα επιτρέπεται να χρησιμοποιούνται μόνο για τις εγκεκριμένες δυνατότητες χρήσης. Για παράδειγμα: Ποτέ μην λειαίνετε με την πλευρική επιφάνεια ενός δίσκου κοπής. Οι δίσκοι...
Page 378 ▶ Σε περίπτωση συχνής κατεργασίας αγώγιμων υλικών αναθέτετε τακτικά τον έλεγχο των λερωμένων προϊόντων στο σέρβις της Hilti. Η σκόνη, ιδίως αγώγιμων υλικών, ή η υγρασία που πιθανόν να υπάρχει στην επιφάνεια του εργαλείου ενδέχεται να οδηγήσουν υπό δυσμενείς συνθήκες σε ηλεκτροπληξία.
Page 379 υλικά. Αφήστε την επαναφορτιζόμενη μπαταρία να κρυώσει. Εάν η μπαταρία εξακολουθεί να καίει υπερβολικά μετά από μία ώρα όταν την ακουμπάτε, τότε έχει υποστεί ζημιά. Απευθυνθείτε στο σέρβις της Hilti ή διαβάστε το έγγραφο "Υποδείξεις για την ασφάλεια και τη χρήση για επαναφορτιζόμενες μπαταρίες Li-Ion Hilti".
Page 380 • Χρησιμοποιείτε για αυτό το προϊόν μόνο επαναφορτιζόμενες μπαταρίες Li-Ion Hilti Nuron της σειράς τύπου B 22. Για ιδανική απόδοση, η Hilti προτείνει για αυτό το προϊόν τις επαναφορτιζόμενες μπαταρίες που αναφέρονται στον πίνακα στο τέλος αυτών των οδηγιών χρήσης.
Page 381 Γωνία κοπής αρνητική 3.10 Ενδείξεις της επαναφορτιζόμενης μπαταρίας LiIon Στις επαναφορτιζόμενες μπαταρίες Li-Ion Hilti Nuron υπάρχει η δυνατότητα προβολής της κατάστασης φόρτισης, μηνυμάτων σφάλματος και της κατάστασης της επαναφορτιζόμενης μπαταρίας. 3.10.1 Ενδείξεις για κατάσταση φόρτισης και μηνύματα σφάλματος ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος τραυματισμού από πτώση της μπαταρίας! ▶...
Page 382 μπαταρία. Εάν το LED εξακολουθεί να αναβοσβήνει γρήγορα μετά τη φόρτιση της επαναφορτιζόμενης μπαταρί- ας, απευθυνθείτε στο σέρβις της Hilti. Ένα (1) LED αναβοσβήνει γρήγορα κίτρινο Η επαναφορτιζόμενη μπαταρία Li-Ion ή το συνδε- δεμένο με αυτή προϊόν έχουν υπερφορτωθεί, έχουν...
Page 383 Δίσκοι Τύπος Εφαρμογή Σύντομος Υπόστρωμα μέγ. μέγ. κωδικός πάχος διάμετρος Δίσκος κοπής αφαίρε- Κοπή, τεμαχι- ACD μεταλλικό 2,5 mm 125 mm σης υλικού σμός Αδαμαντοφόρος δίσκος Κοπή, τεμαχι- DC-TP, DCD ορυκτό 3 mm 125 mm κοπής σμός (SPX, SP, P) Δίσκος...
Page 384 Επαναφορτιζόμενη μπαταρία Τάση λειτουργίας επαναφορτιζόμενης μπαταρίας 21,6 V Βάρος επαναφορτιζόμενης μπαταρίας Βλέπε στο τέλος αυτών των οδηγιών χρήσης Θερμοκρασία περιβάλλοντος κατά τη λειτουργία −17 ℃ … 60 ℃ Θερμοκρασία αποθήκευσης −20 ℃ … 40 ℃ Θερμοκρασία μπαταρίας στην έναρξη φόρτισης −10 ℃...
Page 385 Ασφάλεια από πτώση ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος τραυματισμού από πτώση του εξαρτήματος και/ή αξεσουάρ! ▶ Χρησιμοποιείτε μόνο το προτεινόμενο για το προϊόν σας κορδόνι συγκράτησης εργαλείων Hilti. ▶ Πριν από τη χρήση, ελέγχετε το σημείο στερέωσης του κορδονιού συγκράτησης εργαλείων για πιθανές ζημιές.
Page 386 Τοποθέτηση πλαϊνής χειρολαβής ▶ Βιδώστε την πλαϊνή χειρολαβή σε ένα από τα προβλεπόμενα σπειρώματα. Τοποθέτηση ή αφαίρεση προφυλακτήρα ΠΡΟΣΟΧΗ Κίνδυνος τραυματισμού. Το εξάρτημα μπορεί καίει ή να είναι αιχμηρό. ▶ Φοράτε προστατευτικά γάντια κατά την τοποθέτηση, την αφαίρεση, τις εργασίες ρύθμισης και την αποκατάσταση...
Page 387 ΠΡΟΣΟΧΗ Κίνδυνος τραυματισμού. Το εξάρτημα μπορεί να καίει. ▶ Φοράτε προστατευτικά γάντια κατά την αντικατάσταση του εξαρτήματος. Πρέπει να αντικαθιστάτε τους διαμαντόδισκους μόλις μειωθεί εμφανώς η απόδοση κοπής ή/και λείανσης. Γενικά, αυτό έχει συμβεί, όταν το ύψος των αδαμαντοφόρων τμημάτων είναι μικρότερο από 2 mm.
Page 388 6.10.4 Αφαίρεση εξαρτήματος με ταχυτσόκ Kwik lock ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος θραύσης και καταστροφής. Εάν πατήσετε το κουμπί ασφάλισης άξονα, ενώ περιστρέφεται ο άξονας, ενδέχεται να αποσυνδεθεί το εξάρτημα. ▶ Πιέζετε το κουμπί ασφάλισης άξονα μόνο όταν είναι ακινητοποιημένος ο άξονας. 1. Πιέστε το κουμπί ακινητοποίησης του άξονα και κρατήστε το πατημένο. 2.
Page 389 ποτέ την επαναφορτιζόμενη μπαταρία σε μεγάλη υγρασία (π.χ. βύθιση σε νερό ή παραμονή σε βροχή). Εάν έχει βραχεί μια επαναφορτιζόμενη μπαταρία, αντιμετωπίστε την όπως μια μπαταρία που έχει υποστεί ζημιά. Απομονώστε τη σε ένα μη εύφλεκτο δοχείο και απευθυνθείτε στο σέρβις της Hilti. •...
Page 390 την απρόσκοπτη λειτουργία τους. Για μια ασφαλή λειτουργία χρησιμοποιείτε μόνο γνήσια ανταλλακτικά και αναλώσιμα. Εγκεκριμένα από τη Hilti ανταλλακτικά, αναλώσιμα και αξεσουάρ για το προϊόν σας θα βρείτε στο πλησιέστερο Hilti Store ή στη διεύθυνση: www.hilti.group Μεταφορά και αποθήκευση επαναφορτιζόμενων εργαλείων και επαναφορτι- ζόμενων...
Page 391 Τα προϊόντα της Hilti είναι κατασκευασμένα σε μεγάλο ποσοστό από ανακυκλώσιμα υλικά. Προϋπόθεση για την ανακύκλωσή τους είναι ο κατάλληλος διαχωρισμός των υλικών. Σε πολλές χώρες, η Hilti παραλαμβάνει το παλιό σας εργαλείο για ανακύκλωση. Απευθυνθείτε στο σέρβις της Hilti ή στον σύμβουλο πωλήσεων.
Page 392 şekilde kullanılması ve amaçları dışında çalıştırılması sonucu tehlikeli durumlar söz konusu olabilir. • Ekteki kullanım kılavuzu, basım tarihindeki mevcut gelişmiş teknolojiye uygundur. En son sürümü her zaman Hilti ürün sayfasında bulabilirsiniz. Bunu yapmak için, bu kullanım kılavuzundaki sembolü ile işaretlenmiş bağlantıyı veya QR kodunu kullanınız. •...
Page 393 Üretici burada tanımlanan ürünün geçerli yasalara ve standartlara uygun olduğunu kendi sorumluluğunda beyan eder. Bu dokümanın sonunda uygunluk beyanının bir kopyasını bulabilirsiniz. Teknik dokümantasyonlar eklidir: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE 2272031 Türkçe...
Page 394 Güvenlik Elektrikli el aletleri için genel güvenlik uyarıları İKAZ Bu elektrikli el aletine yönelik tüm güvenlik uyarılarını, talimatları, resimli açıklamaları ve teknik verileri dikkatlice okuyunuz. Aşağıdaki talimatlara uyulmaması durumunda elektrik çarpması, yangın ve/veya ağır yaralanmalar söz konusu olabilir. Tüm güvenlik uyarılarını ve kullanım talimatlarını muhafaza ediniz. Güvenlik uyarılarında kullanılan "Elektrikli el aleti terimi, şebeke işletimli elektrikli el aletleri (şebeke kablosu ile) veya akü...
Page 395 ▶ Şalteri bozuk olan elektrikli el aletini kullanmayınız. Açılıp kapatılamayan bir elektrikli el aleti tehlikelidir ve tamir edilmesi gerekir. ▶ Alet ayarlarını yapmadan, aksesuar parçalarını değiştirmeden veya aleti bir yere koymadan önce fişi prizden ve/veya (çıkarılabilir) aküyü aletten çıkarınız. Bu önlem, elektrikli el aletinin istem dışı çalışmasını...
Page 396 ▶ Kullanılan ek aletin izin verilen devir sayısı, elektrikli el aletinin üzerindeki devir sayısı kadar yüksek olmalıdır. Uygun olandan daha hızlı dönen aksesuar kırılabilir ve etrafa fırlayabilir. ▶ Dış çap ve kullanılan ek aletin kalınlığı, elektrikli el aletinin ölçü verilerine uymalıdır. Yanlış ölçülen ek aletleri yeterince korunamaz veya kontrol edilemez.
Page 397 Taşlama ve kesici taşlama için özel güvenlik uyarıları: ▶ Elektrikli el aletiniz için sadece izin verilen zımparalama gövdesi ve bu zımparalama gövdesi için öngörülen koruma başlığını kullanınız. Elektrikli el aleti için ön görülmemiş olan taşlama çarkları yeterince korumalı değildir ve güvenli değildir. ▶...
Page 398 Bir elektrik hattına, bir gaz veya su borusuna zarar verilmesi halinde, ürünün dışındaki metal parçalar elektrik çarpmasına veya patlamaya neden olabilir. ▶ İletken malzemelerin sık işlenmesi durumunda, kirlenen ürünleri düzenli aralıklarla Hilti servisine kontrol ettiriniz. Alet üst yüzeyindeki toz, özellikle iletken malzeme veya nem, uygunsuz kullanımlar sonucu elektrik çarpmasına yol açabilir.
Page 399 ▶ Akü tutulamayacak kadar sıcaksa arızalı olabilir. Pili, yanıcı malzemelere yeterli mesafede, görünür ve yanıcı olmayan bir yere yerleştiriniz. Aküyü soğumaya bırakınız. Akü bir saat sonra hala dokunulamayacak kadar sıcaksa, arızalı demektir. Hilti servisiyle irtibat kurunuz veya "Hilti Lityum İyon aküler için güvenlik ve kullanım uyarıları" dokümanını okuyunuz.
Page 400 Prensip olarak beton veya taş gibi mineralli zeminlerde gerçekleştirilen çalışmalarda, uygun bir Hilti toz emme makinesi ile buna ait bir toz emme muhafazası kullanılmalıdır. Bu ürün için sadece B 22 tip serisi Hilti Nuron Lityum İyon aküleri kullanınız. Optimum güç için Hilti bu •...
Page 401 Kesme açısı negatif 3.10 Lityum İyon akü göstergeleri Hilti Nuron Lityum İyon aküler şarj durumunu, hata mesajlarını ve akünün durumunu gösterebilir. 3.10.1 Şarj durumu ve hata mesajları göstergeleri İKAZ Düşen akü nedeniyle yaralanma tehlikesi! ▶ Akü takılıyken, kilit açma tuşuna bastıktan sonra, kullandığınız üründe akünün yerine oturduğundan emin olunuz.
Page 402 çok sıcak, çok soğuk veya başka bir hata mevcut. Ürünü ve aküyü önerilen çalışma sıcaklığına getiri- niz ve kullanırken ürünü aşırı yüke maruz bırakmayı- nız. Mesaj devam ediyorsa Hilti servisiyle irtibat kuru- nuz. Bir (1) LED sarı yanıyor Lityum İyon akü ve bağlantılı ürün uyumlu değildir.
Page 403 Kullanılan donanıma göre disklerin belirlenmesi Poz. Donanım ACD AGD, DG-CW DC-TP, AP-D 3CS, 4CS, AFD, (SPX, SP, DC-D 3SS, 4SS, AND (SPX, SP, DD-M14 Koruma başlığı Ön kapak (A ile — — — — bağlantılı olarak) Toz kapağı (taşlama) — —...
Page 404 İnce sacların veya geniş yüzey alanına sahip diğer hafif titreşimli yapıların taşlanması, belirtilen gürültü emisyon değerlerinin üzerinde gürültü emisyonuna neden olabilir. Ortaya çıkan gürültü emisyonlarını, ağır, esnek yalıtım paspasları takmak gibi ses azaltıcı önlemler alarak azaltabilirsiniz. Gürültüye maruz kalma riskini değerlendirirken ve uygun koruyucu kulaklık seçerken, her zaman şu yüksek değerleri de göz önünde bulundurunuz.
Page 405 ▶ Her kullanımdan önce alet bağlama ipinin sabitleme noktasını olası hasarlar bakımından kontrol ediniz. Yüksekteki çalışmalar için ulusal yönetmelikleri dikkate alınız. Bu ürün için devrilme emniyeti olarak sadece Hilti düşme koruması #2293133 ile Hilti alet kordonunun #2261970 bir kombinasyonunu kullanınız.
Page 406 6.7.3 Koruma başlığının sökülmesi 1. Koruma başlığı kilit açma düğmesine basınız, ürün ve koruma başlığı üzerindeki iki üçgen işaret birbirinin karşısına gelinceye kadar koruma başlığını döndürünüz. 2. Koruma başlığını çıkarınız. Ön kapağın takılması veya sökülmesi Ön kapak ile çalışılacaksa ön kapak koruma başlığına takılmalıdır. 1.
Page 407 6.10.3 Kwik lock hızlı bağlantı somunlu ek aletin takılması İKAZ Kırılma tehlikesi. Çok fazla aşınma durumunda Kwik lock hızlı bağlantı somunu kırılabilir. ▶ Çalışırken Kwik lock hızlı bağlantı somununun zemin ile temas etmemesine dikkat ediniz. ▶ Hasarlı hızlı bağlantı somunu Kwik lock kullanmayınız. Germe somunu yerine opsiyonel olarak Kwik lock hızlı...
Page 408 Kullanım Taşlama DİKKAT Yaralanma tehlikesi. Ek alet aniden bloke olabilir veya takılabilir. ▶ Ürünü her zaman yan tutamak (opsiyonel olarak kulplu tutamak) ile kullanınız ve ürünü her iki elinizle sabit tutunuz. Ek aletin sıkışmasına izin vermeyiniz ve ürüne aşırı basınç uygulanmasından kaçınınız. Kesici taşlama ▶...
Page 409 Bakım ve onarım çalışmalarından sonra tüm koruma tertibatlarını yerleştiriniz ve bunların fonksiyonlarını sorunsuz olarak yerine getirmekte olup olmadıklarını kontrol ediniz. Güvenli çalışma için sadece orijinal yedek parçalar ve tüketim malzemeleri kullanınız. Hilti tarafından onaylanmış, yedek parçaları, aksesuarları ve sarf malzemelerini Hilti Store veya şu adreste bulabilirsi- niz: www.hilti.group...
Page 410 ▶ Kısa devreleri önlemek için, akünün bağlantılarını iletken olmayan bir malzeme ile kapatınız. ▶ Aküleri, çocukların ellerine geçmeyecek şekilde imha ediniz. ▶ Aküyü size en yakın Hilti Store'da imha ediniz veya imha etmek için yetkili şirketinize başvurunuz. Hilti ürünleri yüksek oranda tekrar kullanılabilen malzemelerden üretilmiştir. Geri dönüşüm için gerekli koşul, usulüne uygun malzeme ayrımıdır.
Page 411 ‫ת‬ ‫א‬ ‫ק‬ ‫ו ר‬ ‫ס‬ ‫ל‬ ‫ש י‬ ‫, ם‬ ‫ש‬ ‫ל‬ ‫ע י‬ ‫ג ה‬ ‫ל י‬ ‫ד כ‬ Hilti ‫ל‬ ‫ש‬ ‫ר צ‬ ‫ו מ‬ ‫ה‬ ‫ף‬ ‫ד ב‬ ‫ד‬ ‫י מ‬ ‫ת‬ ‫א‬ ‫ו צ‬ ‫מ‬...
Page 412 ‫ו מ‬ ‫ש‬ ‫י‬ ‫נ כ‬ ‫ט‬ ‫ה‬ ‫ד‬ ‫ו ע‬ ‫י ת‬ ‫ה‬ Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, Germany ‫ת‬ ‫ו ח‬ ‫י ט‬ ‫ב‬ ‫ם י‬ ‫י ל‬ ‫מ‬ ‫ש‬ ‫ח‬...
Page 413 ‫. ד‬ ‫י ת‬ ‫ע‬ ‫ב‬ ‫ן ו‬ ‫י ע‬ ‫ל‬ ‫ת ו‬ ‫י ח‬ ‫נ‬ ‫ה‬ ‫ה ו‬ ‫ת‬ ‫ו ח‬ ‫י ט‬ ‫ב‬ ‫ה‬ ‫ת‬ ‫ו א‬ ‫ר‬ ‫ו ה‬ ‫ל כ‬ ‫ת‬ ‫א‬ ‫ר‬ ‫ו מ‬ ‫ש‬ ‫ל‬...
Page 414 ‫י‬ ‫א נ‬ ‫ת‬ ‫ב‬ ‫ב‬ ‫ש‬ ‫ח‬ ‫ת‬ ‫ה‬ ‫. ה‬ ‫ל‬ ‫א‬ ‫ת‬ ‫ו א‬ ‫ר‬ ‫ו ה‬ ‫ל‬ ‫ם‬ ‫א‬ ‫ת‬ ‫ה‬ ‫ב‬ ‫ה‬ ‫א‬ ‫ל‬ ‫ה‬ ‫ן‬ ‫כ ו‬ ‫ם‬ ‫י פ‬ ‫ס‬ ‫ו נ‬ ‫ה‬ ‫ה‬...
Page 415 ‫ת‬ ‫ו ב‬ ‫ק‬ ‫ע‬ ‫ב‬ , ‫ו‬ ‫ב ב‬ ‫ו ת‬ ‫ס‬ ‫מ‬ ‫ה‬ ‫י ל‬ ‫כ ב‬ ‫ס‬ ‫פ‬ ‫ת י‬ ‫ה ל‬ ‫ם‬ ‫י ל ו‬ ‫ל ע‬ ‫ך ל‬ ‫ש‬ ‫ם‬ ‫י ד‬ ‫ג ב‬ ‫ה‬ ‫ו...
Page 416 ‫ש‬ ‫ק‬ ‫ב‬ ‫א‬ ‫. ר י‬ ‫ד ס‬ ‫ן פ‬ ‫ו א‬ ‫ב‬ ‫ה‬ ‫ק‬ ‫י ד‬ ‫ב ל‬ Hilti ‫ל‬ ‫ש‬ ‫ת ו‬ ‫ד ב‬ ‫ע‬ ‫מ‬ ‫ל‬ ‫א‬ ‫י ב‬ ‫ה ל‬ ‫ש י‬ ‫ם‬ ‫י כ‬...
Page 417 ‫ש‬ ‫פ‬ ‫א‬ ‫ם י‬ ‫ק י‬ ‫ל ד‬ ‫ם‬ ‫י ר‬ ‫מ‬ ‫ו ח‬ ‫מ‬ " . Hilti ‫ל‬ ‫ש‬ ‫ן‬ - ‫ו י‬ ‫ם ו‬ ‫י ת‬ ‫י ל‬ ‫ת ו‬ ‫ל ל‬ ‫ו ס‬ ‫ב‬ ‫ש ו‬...
Page 418 ‫ה‬ ‫ל י‬ ‫ד כ‬ B 22 ‫ם‬ ‫י מ‬ ‫ג‬ ‫ד ה‬ ‫ת‬ ‫ר‬ ‫ד ס‬ ‫מ‬ Hilti Nuron ‫ל‬ ‫ש‬ ‫ן‬ - ‫ו י‬ ‫ם ו‬ ‫י ת‬ ‫י ל‬ ‫ת ו‬ ‫ל ל‬ ‫ו ס‬ ‫ב‬ ‫ק ר‬...
Page 419 ‫ט‬ ‫ה‬ ‫ת‬ ‫מ‬ ‫ר‬ ‫ת‬ ‫א‬ ‫ג‬ ‫י צ‬ ‫ה ל‬ ‫ת‬ ‫ו ל‬ ‫ו כ י‬ Hilti Nuron ‫ל‬ ‫ש‬ ‫ן‬ - ‫ו י‬ ‫ם ו‬ ‫י ת‬ ‫י ל‬ ‫ת ו‬ ‫ל ל‬ ‫ו ס‬ ‫ה‬ ‫א‬...
Page 420 ‫י ה‬ ‫מ‬ ‫ב‬ ‫ת‬ ‫ב‬ ‫ה‬ ‫ב‬ ‫ה‬ ‫מ‬ ‫ת‬ ‫ח‬ ‫א‬ ‫ת‬ ‫י ר‬ ‫ו נ‬ Hilti ‫ל‬ ‫ש‬ ‫ת‬ ‫ו ר‬ ‫י ש‬ ‫ת‬ ‫ד ב‬ ‫ע‬ ‫מ‬ ‫ל‬ ‫ה‬ ‫נ פ‬ ‫א‬ ‫נ א‬ ‫. ה‬...
Page 421 AP-D DC-TP DG-CW AGD ACD ‫ד ו‬ ‫י צ‬ ‫ט‬ ‫י ר‬ ‫פ‬ DC-D AFD DD-M14 AND — — — ‫י‬ ‫ל נ‬ ‫ו י צ‬ ‫פ ו‬ ) ‫א‬ Kwik lock ‫ח‬ ‫' ח‬ ‫- ל‬ — — — —...
Page 422 ‫ה‬ ‫ה‬ ‫ל ל‬ ‫ו ס‬ ‫ה‬ ‫ת‬ ‫א‬ ‫ך‬ ‫ו ש‬ ‫מ‬ ‫י ל‬ ‫נ ו‬ ‫י צ‬ ‫פ ו‬ ) ‫א‬ Hilti ‫ל‬ ‫ש‬ ‫ה‬ ‫ח‬ ‫ט‬ ‫ב‬ ‫א‬ ‫ת‬ ‫ע‬ ‫ו צ‬ ‫ר‬ ‫ת‬ ‫נ ק‬ ‫ת‬...
Page 423 ‫ר ב‬ ‫ח‬ ◀ ‫. ה‬ ‫ח‬ ‫ו ט‬ ‫ב‬ ‫ה‬ ‫ר ו‬ ‫צ ב‬ ‫ם י‬ ‫ר ב‬ ‫ו ח‬ ‫מ‬ Hilti ‫ל‬ ‫ש‬ ‫ה ד‬ ‫ו ב‬ ‫ע‬ ‫ה‬ ‫י‬ ‫ל כ‬ ‫ת‬ ‫ח‬ ‫ט‬ ‫ב‬ ‫א‬ ‫ל ב‬...
Page 424 ‫י ט‬ ‫נ מ‬ ‫ג ס‬ ‫ה‬ ‫ב‬ ‫ו ג‬ ‫ר‬ ‫ש‬ ‫א‬ ‫כ‬ ‫ש‬ ‫ח‬ ‫ר‬ ‫ת‬ ‫מ‬ ‫ה ז‬ ‫ל‬ ‫ל כ‬ ‫ך ר‬ ‫ד ב‬ ‫ר כ‬ ‫י נ‬ ‫ן פ‬ ‫ו א‬ ‫ב‬ ‫ת‬ ‫ח‬ ‫ו פ‬ ‫ה‬...
Page 425 ‫ס‬ ‫ו כ‬ ‫ח‬ ‫ד‬ ‫ק‬ ‫מ‬ ‫ת‬ ‫נ ק‬ ‫ת‬ ‫ה‬ 6.10.5 ‫ד‬ ‫ו מ‬ ‫ע‬ ← ‫ת י‬ ‫ד צ‬ ‫ה‬ ‫ה ז‬ ‫י ח‬ ‫א‬ ‫ה‬ ‫ת‬ ‫י ד י‬ ‫ת‬ ‫א‬ ‫ר ב‬ ‫ח‬ ‫ד‬ ‫ו מ‬ ‫ע‬...
Page 426 ‫פ‬ ‫ה‬ ‫ך‬ ‫ר ו‬ ‫צ ל‬ www.hilti.group ‫: ת‬ ‫ב‬ ‫ו ת‬ ‫כ ב‬ ‫ו א‬ ‫ך ל‬ ‫ש‬ Hilti Store ‫- ב‬ ‫א‬ ‫צ‬ ‫מ‬ ‫ת‬ ‫ך ל‬ ‫ש‬ ‫ר צ‬ ‫ו מ‬ ‫ה‬ ‫ר‬ ‫ו ב‬ ‫ע‬...
Page 427 ‫ח‬ ‫א‬ ‫ה‬ ‫ר ו‬ ‫ז ח‬ ‫י מ‬ ‫ה‬ ‫ת‬ ‫ר ב‬ ‫ח‬ ‫ל‬ ‫ה‬ ‫נ פ‬ ‫ו א‬ Hilti Store ‫- ב‬ ‫ה‬ ‫ל ל‬ ‫ו ס‬ ‫ה‬ ‫ת‬ ‫א‬ ‫ק ל‬ ‫ס‬ ◀ Hilti ‫ם‬ ‫י ר‬...
Page 428 ‫ת י‬ ‫ר ב‬ ‫ע‬ 2272031 2272031...
Page 432 *2272031* 2272031 Hilti = registered trademark of Hilti Corp., Schaan Pos. 1 | 20240321...

Ce manuel est également adapté pour:

Nuron ag 5d-22 125

Hilti NURON AG 5D-22 Mode D'emploi

Les langues disponibles

Liens rapides

Manuels Connexes pour Hilti NURON AG 5D-22

Sommaire des Matières pour Hilti NURON AG 5D-22

Ce manuel est également adapté pour:
