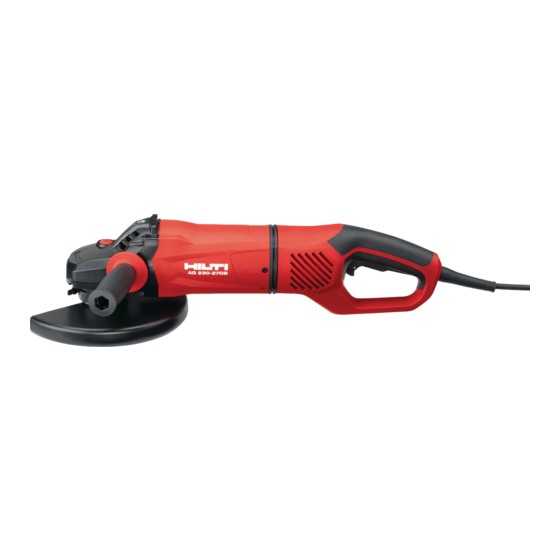

AG 230-27DB
Français
Printed: 04.04.2018 | Doc-Nr: PUB / 5376158 / 000 / 01

Publicité

loading

Sommaire des Matières pour Hilti AG 230-27DB

  • Page 1 AG 230-27DB Français Printed: 04.04.2018 | Doc-Nr: PUB / 5376158 / 000 / 01...
  • Page 2 Printed: 04.04.2018 | Doc-Nr: PUB / 5376158 / 000 / 01...
  • Page 3 Indications relatives à la documentation À propos de cette documentation • Lire intégralement la présente documentation avant la mise en service. C'est la condition préalablement requise pour assurer la sécurité du travail et un maniement sans perturbations. • Bien respecter les consignes de sécurité et les avertissements de la présente documentation ainsi que celles figurant sur le produit.
  • Page 4 Classe de protection II (double isolation) Informations produit Les produits Hilti sont conçus pour les utilisateurs professionnels et ne doivent être utilisés, entretenus et réparés que par un personnel agréé et formé à cet effet. Ce personnel doit être au courant des dangers inhérents à...
  • Page 5 électriques à branchement de terre. Des fiches non modifiées et des prises de courant adaptées réduiront le risque de choc électrique. ▶ Éviter le contact physique avec des surfaces mises à la terre tels que tuyaux, radiateurs, cuisinières et réfrigérateurs. Il y a un risque élevé de choc électrique au cas où votre corps serait relié à la terre. ▶...
  • Page 6 ▶ L'outil électroportatif, les accessoires, les outils amovibles, etc. doivent être utilisés conformément à ces instructions. Tenir également compte des conditions de travail et du travail à réaliser. L'utilisation des outils électroportatifs à d'autres fins que celles prévues peut entraîner des situations dangereuses.
  • Page 7 ▶ Ne jamais poser l'outil électroportatif avant que l'outil amovible soit complètement arrêté. L'outil amovible rotatif peut entrer en contact avec la surface sur laquelle l'outil électroportatif est posé, risquant d'entraîner ainsi une perte de contrôle de l'outil électroportatif. ▶ Ne pas laisser l'outil électroportatif tourner en le portant. Les vêtements risquent d'être happés par un contact accidentel avec l'outil amovible rotatif et l'outil amovible risque de perforer le corps de l'utilisateur.
  • Page 8 ▶ Ne pas utiliser de disques à meuler usés provenant d'outils électroportatifs plus grands. Les disques à meuler destinés aux outils électroportatifs plus grands ne sont pas dimensionnés pour les vitesses supérieures des outils électroportatifs plus petits et risquent de se casser. Autres consignes de sécurité...
  • Page 9 Description Vue d'ensemble du produit Français Printed: 04.04.2018 | Doc-Nr: PUB / 5376158 / 000 / 01...
  • Page 10 Meuleuse d'angle, carter de protection, poignée latérale, bride de serrage, écrou de serrage, clé de serrage, mode d'emploi. D'autres produits système autorisés pour votre produit peuvent être obtenus auprès du S.A.V. Hilti ou en ligne sous : www.hilti.group Régulateur électronique de limitation du courant de démarrage Du fait du régulateur électronique de limitation du courant de démarrage, le courant de démarrage est réduit...
  • Page 11 Disjoncteur-protecteur dépendant du courant Le disjoncteur-protecteur du moteur dépendant du courant surveille l'intensité absorbée et protège l'appareil contre les surcharges. Si le moteur vient à être en surcharge du fait d'une pression exercée trop importante, la puissance de l'appareil est considérablement réduite ou l'appareil peut s'arrêter. Un arrêt devrait cependant être évité. Carter dépoussiéreur (tronçonnage) DC-EX 230/9"...
  • Page 12 égale au double de la puissance indiquée sur la plaque signalétique de l'appareil. La tension de service du groupe électrogène ou du transformateur doit être toujours comprise entre +5 % et -15 % par rapport à la tension nominale de l'appareil. AG 230-27DB Vitesse de rotation de référence 6.500 tr/min Diamètre de disque maximal...
  • Page 13 Valeurs d'émissions sonores AG 230-27DB Niveau de puissance acoustique (L 104 dB(A) Niveau de pression acoustique d'émission (L 93 dB(A) Incertitude sur le niveau de pression acoustique (K 3 dB(A) Valeurs totales des vibrations D'autres applications, telles que le tronçonnage, peuvent donner des valeurs de vibrations divergentes.
  • Page 14 4. Fermer le levier de serrage pour que le carter de protection soit bien serré. Le carter de protection est déjà réglé au moyen de la vis d'ajustage sur le diamètre de serrage correct. Si le serrage devait s'avérer insuffisant lorsque le carter de protection est en place, la force de serrage peut être augmentée en serrant légèrement la vis d'ajustage.
  • Page 15 6.4.1 Montage de l'outil amovible 1. Débrancher la fiche de la prise. 2. Nettoyer la bride de serrage et l'écrou de serrage. 3. Vérifier si le joint torique se trouve dans la bride de serrage et n'est pas endommagé. Résultat Le joint torique est endommagé.
  • Page 16 6.4.3 Montage de l'outil amovible avec écrou à serrage rapide Kwik lock ATTENTION Risque de casse. Il y a risque de casse de l'écrou à serrage rapide Kwik lock en cas d'usure excessive. ▶ Veiller à ce que lors du travail, l'écrou de serrage rapide Kwik lock ne soit pas en contact avec le matériau support.
  • Page 17 6.4.4 Démontage de l'outil amovible avec écrou à serrage rapide Kwik lock 1. Débrancher la fiche de la prise. ATTENTION Risque de cassure et de détérioration. Appuyer sur le bouton de blocage de la broche alors que la broche tourne pour détacher l'outil amovible. ▶...
  • Page 18 Meulage ATTENTION Risque de blessures. L'outil amovible peut brusquement se bloquer ou resté accroché. ▶ Toujours utiliser l'appareil avec la poignée latérale (en option avec la poignée étrier) et toujours maintenir fermement l'appareil avec les deux mains. 6.6.1 Tronçonnage ▶ Lors de travaux de tronçonnage, veiller à travailler en avançant modérément et à ne pas incliner l'appareil ni le disque à...
  • Page 19 Après un transport ou stockage prolongé de l'appareil électrique, toujours vérifier qu'il n'est pas endommagé avant de l'utiliser. Aide au dépannage En cas de défaillances non énumérées dans ce tableau ou auxquelles il n'est pas possible de remédier sans aide, contacter le S.A.V. Hilti. Défaillance Causes possibles Solution L'appareil ne se met pas en L'alimentation réseau est coupée.
  • Page 20 ▶ Ne pas jeter les appareils électriques dans les ordures ménagères ! Garantie constructeur ▶ En cas de questions sur les conditions de garantie, veuillez vous adresser à votre partenaire Hilti local. Français Printed: 04.04.2018 | Doc-Nr: PUB / 5376158 / 000 / 01...
  • Page 21 Printed: 04.04.2018 | Doc-Nr: PUB / 5376158 / 000 / 01...
  • Page 22 Printed: 04.04.2018 | Doc-Nr: PUB / 5376158 / 000 / 01...
  • Page 23 Printed: 04.04.2018 | Doc-Nr: PUB / 5376158 / 000 / 01...
  • Page 24 Hilti = registered trademark of Hilti Corp., Schaan 20180329 Printed: 04.04.2018 | Doc-Nr: PUB / 5376158 / 000 / 01...
