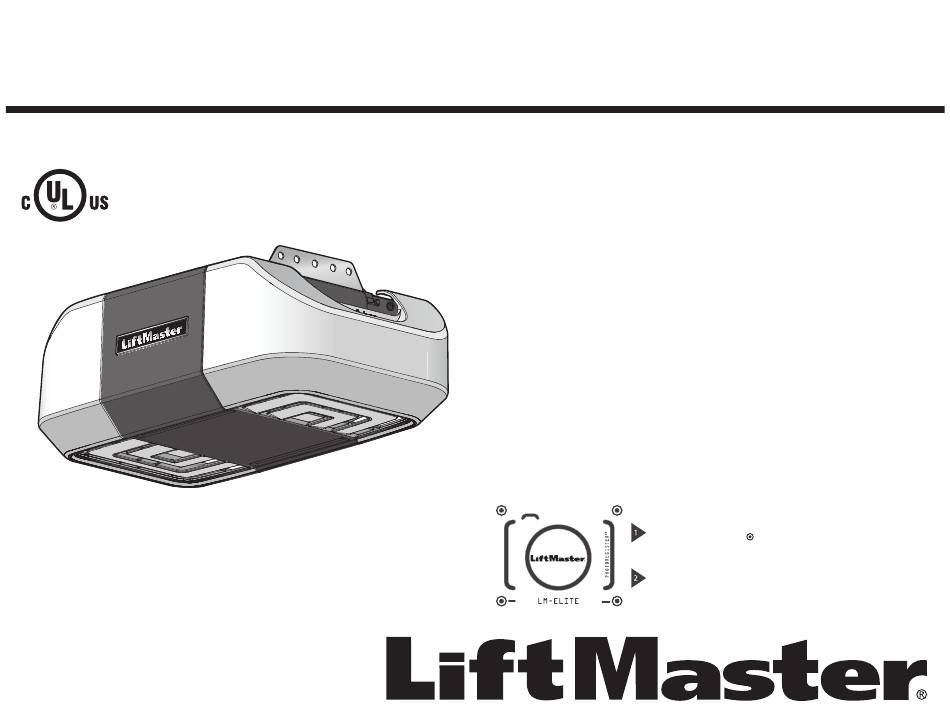

Ouvre-porte de garage Wi-Fi
Modèle 8587W à chaîne
POUR RÉSIDENCES SEULEMENT
LiftMaster
845 Larch Avenue
Elmhurst, Illinois 60126-1196
®
•
Lire attentivement ce manuel ainsi que les consignes de
sécurité!
•
La porte NE SE FERMERA PAS si le Protector Systeme
n'est pas branché et réglé correctement.
•
Des vérifi cations périodiques de l'ouvre-porte de
garage sont requises pour garantir un fonctionnement
sécuritaire du dispositif.
•
Cet ouvre-porte de garage est compatible UNIQUEMENT
avec les accessoires MyQ
•
NE PAS installer sur une porte rigide dans le cas de
dispositifs ou fonctions permettant la fermeture non
surveillée. Les dispositifs et fonctions non surveillés
doivent être utilisés UNIQUEMENT avec des portes
articulées.
•
Apposer les étiquettes d'avertissement à l'endroit
indiqué sur l'étiquette.
Enregistrez votre ouvre-porte de garage pour recevoir des
mises à jour et des offres de LiftMaster
Prenez une photo de l'icône d'appareil-photo,
y compris les points ( ).
Envoyez la photo par message
textuel à 71403 (É.-U.)
ou allez à www.liftmaster.photo (mondial)
et Security+ 2.0
.
®
®
®

Publicité

loading

Manuels Connexes pour LiftMaster 8587W

Sommaire des Matières pour LiftMaster 8587W

  • Page 1 Apposer les étiquettes d’avertissement à l’endroit indiqué sur l’étiquette. Enregistrez votre ouvre-porte de garage pour recevoir des mises à jour et des offres de LiftMaster Prenez une photo de l’icône d’appareil-photo, y compris les points ( ). Envoyez la photo par message textuel à...
  • Page 2 Matières Préparation ........3 Montage .
  • Page 3 Préparation ® Numéro de série MyQ Revue des symboles de sécurité et des mots de signalement Veuillez noter les renseignements suivants pour référence ultérieure : Cet ouvre-porte de garage a été conçu et mis à l'essai dans le but d'offrir un service sûr à condition qu'il soit installé, utilisé, entretenu et mis à...
  • Page 4 • Achetez un prolongateur de portée Wi-Fi Pour prendre connaissance des caractéristiques de routeur compatible et pour obtenir de l’aide, aller à WiFiHelp.LiftMaster.com. Voir la page 30 pour connecter l’ouvre-porte de garage à l’appareil mobile.
  • Page 5 Préparation Outils nécessaires 5/32 3/16 5/16 7/16 7/16 9/16...
  • Page 6 Préparation Inventaire de la boîte Matériel de montage Montage Les accessoires varient en fonction du modèle d'ouvre-porte de garage que vous avez acheté. Selon le Fixations de support de châssis Fixations de écarteur de chaîne modèle, d'autres accessoires peuvent être inclus avec votre ouvre-porte de garage. Les instructions Vis Nº...
  • Page 7 Montage 1 Fixation du rail au ouvre-porte de garage MATÉRIEL Boulon à rondelle de blocage Contre-écrou 5/16 de po-18 x 1/2 de po (Monté dans la porte (Monté dans la porte Afin d'éviter d'endommager SÉRIEUSEMENT l'ouvre-porte de garage, utiliser UNIQUEMENT les de garage) de garage) boulons et les fixations montés sur le dessus de l'ouvre-porte.
  • Page 8 Montage 2 Fixer la vis du haut 3 Serrage de la chaîne 1. Desserrer l'écrou intérieur et la rondelle de blocage de l'arbre fileté du chariot. 2. Resserrer l'écrou extérieur de façon à ce que la chaîne se trouve à 13 mm (1/2 de po) au- dessus de la base du rail, à...
  • Page 9 Installation IMPORTANTES INSTRUCTIONS CONCERNANT L'INSTALLATION Pour réduire le risque de BLESSURES GRAVES, voire MORTELLES : 1. LIRE ET SUIVRE TOUS LES AVERTISSEMENTS ET INSTRUCTIONS DE POSE. 9. Installer la commande de porte du garage murale : 2. Poser l'ouvre-porte de garage uniquement sur une porte de garage bien équilibrée et bien en vue de la porte de garage;...
  • Page 10 Installation 1 Déterminer l'emplacement du support de linteau MONTAGE DU Plafond SUPPORT DE non fini LINTEAU AU PLANFOND Linteau EN OPTION Pour éviter des BLESSURES GRAVES, VOIRE MORTELLES : Le support de linteau DOIT être fixé DE MANIÈRE RIGIDE à la solive sur le linteau ou le Ligne du centre vertical de la porte de garage plafond, sinon la porte de garage pourrait NE PAS remonter, au besoin.
  • Page 11 Installation OPTION B 2 Installation du support de linteau INSTALLATION AU PLAFOND 1. Prolonger l'axe vertical sur le plafond, comme illustré. Le support de linteau peut être fixé soit sur le mur, au-dessus de la porte, soit sur le plafond. Suivre 2.
  • Page 12 Installation 3 Fixation du rail sur le support de linteau 4 Positionnement de l'ouvre-porte de garage 1. Aligner le rail sur le support de linteau. Insérez l'axe de chape dans les trous du support de linteau et du rail. Faire tenir l'axe de chape avec un anneau d'arrêt. REMARQUE : Utiliser l'une des boîtes d'emballage pour protéger l'ouvre-porte de garage.
  • Page 13 Installation 5 Suspension de l’ouvre-porte de garage MATÉRIEL Pour éviter d'éventuelles BLESSURES GRAVES par suite de la chute d'un ouvre-porte de garage, fixer l'ouvre-porte SOLIDEMENT aux solives du garage. Des ancrages en béton DOIVENT être Boulon hexagonal de Rondelle frein de 5/16 de po-16 Écrou de 5/16 de po-18 5/16 de po-18 x 7/8 de po utilisés lors de l'installation des supports dans la maçonnerie.
  • Page 14 Installation 6 Fixation des ampoules 7 Pose de la corde et de la poignée de déclenchement d'urgence Pour éviter toute SURCHAUFFE éventuelle du panneau d'extrémité ou de la douille d'éclairage : Utiliser UNIQUEMENT une ampoule à incandescence de type A19 (100 W maximum) ou une Pour prévenir d'éventuelles BLESSURES GRAVES ou LA MORT par suite de la chute d'une porte ampoule fluorescente compacte (26 W maximum).
  • Page 15 Installation 8 Installation du support de porte Portes en bois : Utiliser les trous supérieurs et inférieurs ou latéraux de support de porte. Percer des trous de 5 mm (5/16 de po) à travers la porte et fixer le support à l'aide de boulons à tête bombée et à collet carré...
  • Page 16 Installation 9 Fixation de la biellette de la porte au chariot MATÉRIEL IMPORTANT : La rainure de la biellette de porte droite DOIT pointer loin de la biellette de porte courbée. 1. Fermez la porte. Débrancher le chariot en tirant la poignée de déverrouillage de secours. Axe de chape 5/16 de po x 1-1/4 de po Boulon hexagonal Faites reculer le chariot extérieur (en l'éloignant de la porte) d'environ 5 cm (2 po).
  • Page 17 DE RACCORDEMENT BOÎTIER Security+ 2.0 ® . REMARQUE : Les anciens telecommandes, commandes de porte LiftMaster, et les MUR SEC produits de tiers ne son pas compatibles. Poser la commande de la porte dans un endroit où on pourra la voir de la porte, à au moins 1,5 m Chevilles à...
  • Page 18 Pose de la commande de porte 2 Raccordement des fils de la commande de porte à l'ouvre- 3 Fixation des étiquettes d'avertissement porte de garage 1. Fixer l'étiquette d'avertissement sur le mur, près de la commande de porte, avec des punaises ou des agrafes.
  • Page 19 ® Pose le Protector System Introduction S'assurer que l'ouvre-porte de garage est hors tension AVANT de poser le capteur d'inversion de sécurité. Pour prévenir des BLESSURES GRAVES ou LA MORT par suite d'une porte de garage qui se ferme : Raccorder et aligner correctement le capteur d'inversion de sécurité.
  • Page 20 ® Pose le Protector System OPTION B 1 Installation des capteurs d'inversion de sécurité POSE MURALE Si une profondeur supplémentaire est nécessaire, on peut employer un support de rallonge (non MATÉRIEL fourni) ou des blocs en bois. S'assurer que chaque support a la même quantité de jeu, de sorte qu'ils Boulon à...
  • Page 21 ® Pose le Protector System OPTION C 2 Câblage des capteurs d'inversion de sécurité POSE AU SOL Utiliser un support de rallonge (non fourni) ou un bloc de bois pour soulever le support de capteur, INSTALLATIONS PRÉCÂBLÉES : Si des câbles pour les capteurs de l'inverseur de sécurité sont déjà au besoin.
  • Page 22 ® Pose le Protector System OPTION B INSTALLATION PRÉCÂBLÉE Câbles du capteur Câbles 1. Couper l'extrémité du câble du capteur d'inversion de sécurité en s'assurant qu''il reste de l’inverseur préinstallés 11 mm de sécurité (7/16 de po) suffisamment de longueur pour atteindre les câbles préinstallés du mur. 2.
  • Page 23 Alimentation 1 Raccordement de l'alimentation IL Y A DEUX OPTIONS CONCERNANT LA PRISE D'ALIMENTATION : OPTION A CÂBLAGE TYPIQUE 1. Brancher l’ouvre-porte de garage dans une prise mise à la terre. 2. NE PAS faire fonctionner l'ouvre-porte de garage pour le moment. Pour éviter toute blessure potentielle GRAVE voire MORTELLE par électrocution ou brûlure : CÂBLAGE TYPIQUE S'assurer que l'ouvre-porte est hors tension et couper l'alimentation du circuit AVANT de...
  • Page 24 Alimentation 2 S'assurer de l'alignement des capteurs d'inversion de SI LE TÉMOIN DEL ORANGE DU DÉTECTEUR ÉMETTEUR NE S'ALLUME PAS : 1. S’assurer que l’ouvre-porte de garage reçoit bien l’alimentation électrique. sécurité 2. S’assurer que le fil du détecteur n’est pas court-circuité ni rompu. 3.
  • Page 25 Réglages Introduction BOUTONS DE PROGRAMMATION Les boutons de programmation sont situés sur le panneau gauche de l'ouvre-porte de garage et servent à programmer la course. Durant programmation, les boutons UP et DOWN pour déplacer la porte vers le haut et le bas, au besoin. BOUTONS DE PROGRAMMATION Sans un système d'inversion de sécurité...
  • Page 26 Réglages BOUTONS DE PROGRAMMATION 1 Programmation de la course Bouton UP Bouton de Sans un système d'inversion de sécurité bien installé, des personnes (plus particulièrement les réglage petits enfants) pourraient être GRIÈVEMENT BLESSÉES ou TUÉES par une porte de garage qui se referme.
  • Page 27 Réglages 2 Essai du système d'inversion de sécurité 3 Essai du Protector System ® Sans un système d'inversion de sécurité bien installé, des personnes (plus particulièrement les Sans un système d'inversion de sécurité bien installé, des personnes (plus particulièrement les petits enfants) pourraient être GRIÈVEMENT BLESSÉES ou TUÉES par une porte de garage qui se petits enfants) pourraient être GRIÈVEMENT BLESSÉES ou TUÉES par une porte de garage qui se referme.
  • Page 28 Fonctionnement IMPORTANTES CONSIGNES DE SÉCURITÉ Pour réduire le risque de BLESSURES GRAVES, voire MORTELLES : 10. Le système d’inversion de sécurité DOIT être testé chaque mois. La porte de garage DOIT 1. LIRE ET RESPECTER TOUS LES AVERTISSEMENTS ET TOUTES LES INSTRUCTIONS. pouvoir inverser sa course au contact d’un objet de 3,8 cm (1-1/2 de po) (ou d’une planche 2.
  • Page 29 Fonctionnement Caractéristiques ÉCLAIRAGE Les ampoules de l'ouvre-porte de garage s'allument lorsque ce dernier est initialement branchée au Votre porte de garage est dotée de fonctions qui vous offrent un meilleur contrôle du fonctionnement courant; l'alimentation est rétablie, âpres un interruption ou lorsque l'ouvre-porte de garage est de votre porte de garage.
  • Page 30 MyQ, d’ouvre-portes de garage WiFi, de commandes d’éclairage MyQ, d’actionneurs de barrière MyQ ou d’actionneurs de porte commerciale MyQ. Une passerelle Internet LiftMaster (828LM) peut être ajoutée au besoin de manière à pouvoir commander Une DEL sur l’ouvre-porte plus de dix dispositifs avec l’application MyQ.
  • Page 31 Fonctionnement Pose de la commande de porte Les fonctions suivantes sont accessibles sur l'écran quand utilise les touches de navigation : APPRENTISSAGE D'UN DISPOSITIF Les télécommandes compatibles, émetteurs à codes sans fil, ouvre-portes de garage Wi-Fi ou SYNCHRONISATION DE LA COMMANDE DE PORTE ®...
  • Page 32 , un bouton de télécommande supplémentaire pour contrôler l'éclairage de votre ouvre-porte de garage ou une commande de télédéverrouillage. * L’ouvre-porte de garage doit exécuter un cycle complet avant qu’il puisse activer la programmation Wi-Fi. Pour une assistance concernant le Wi-Fi, visiter WiFiHelp.LiftMaster.com.
  • Page 33 LiftMaster plus anciennes ne sont PAS compatibles, consultez la page 38 pour les accessoires compatibles. La programmation peut être réalisée par le biais de la commande de porte ou du bouton d'apprentissage de l'ouvre-porte de garage.
  • Page 34 Fonctionnement Ouverture manuelle de la porte Pour prévenir d'éventuelles BLESSURES GRAVES ou LA MORT par suite de la chute d'une porte de garage : Si possible, utilisez la poignée de déclenchement d'urgence pour dégager le chariot UNIQUEMENT lorsque la porte de garage est FERMÉE. Des ressorts faibles ou brisés ou une porte déséquilibrée peuvent provoquer la chute rapide et/ou imprévue d'une porte ouverte.
  • Page 35 Entretien Planification des maintenances La pile de la télécommande CHAQUE MOIS Faire fonctionner la porte à la main. Si elle est déséquilibrée ou si elle force, appeler un technicien formé en systèmes de porte. Pour éviter des BLESSURES GRAVES, VOIRE MORTELLES : S'assurer que la porte s'ouvre et se ferme complètement.
  • Page 36 Dépannage Fiche diagnostique Des fonctions d'autodiagnostic ont été programmées dans votre ouvre-porte de garage. Les flèches vers le haut et le bas de l'ouvre-porte de garage font clignoter les codes d'anomalie. CODE D'ANOMALIE SYMPTÔME SOLUTION La flèche vers le La flèche vers le haut clignote bas clignote L'ouvre-porte de garage ne ferme pas la porte et l'éclairage...
  • Page 37 Signal Wi-Fi faible dans le garage. Vérifier que le signal Wi-Fi atteint le garage, voir la page Un adaptateur externe peut être nécessaire selon la marque et l'année-modèle de votre véhicule. Aller 4 ou aller à WiFiHelp.LiftMaster.com pour plus d’information. sur www.homelink.com pour de l'information supplémentaire.
  • Page 38 éclairage en vous Compatible avec les ouvre- arrêt de 4 ouvre-porte de système; comprend une servant de l’ouvreporte de porte de garage LiftMaster ® garage ou actionneurs de barre-poussoir pour ouvrir garage, d’une télécommande fabriqués depuis 1993.
  • Page 39 Garantie ® GARANTIE LIMITÉE LIFTMASTER ® LiftMaster (« le Vendeur ») garantit à l’acheteur au détail initial de ce produit pour la résidence dans laquelle ce produit est originalement installé, que ce dernier est exempt de tout défaut matériel ou de fabrication pour une période de temps précisée ci-dessous (la « Période de garantie »).
  • Page 40 Pièces de rechange Pièces d’assemblage du rail Pièces pour la pose Description Numéro de la Description Numéro de la pièce pièce Chaîne - pour porte de 7 pi 41D3484 Biellette courbée 178B35 Chaîne - pour porte de 8 pi 41D3483 Support de porte avec axe de 41A5047-1 chape et fi...
  • Page 41 Sivouscommandezune pièce de rechange, notezlesrenseignementssuivants : le numéro de la pièce, le nomde la pièce et le numéro du modèle. Wi-Fi ® est une marque déposée de Wi-Fi Alliance. © 2016, LiftMaster 114A4832CFR Tous droits réservés...
