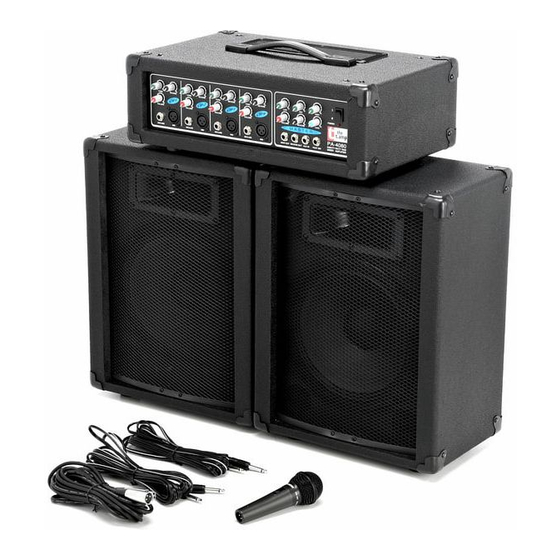

- Page 1 PA 4080 Package Table de mixage amplifiée...
- Page 2 Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Allemagne Téléphone : +49 (0) 9546 9223-0 Internet : www.thomann.de 12.03.2024, ID : 143753 (V3)
- Page 3 Table des matières Table des matières Remarques générales..........................5 1.1 Symboles et mots-indicateurs....................... 5 Consignes de sécurité..........................7 Caractéristiques et contenu de la livraison................10 Installation et mise en service......................11 4.1 Conseils pour utiliser les haut-parleurs..................12 Raccordements et éléments de commande................13 Utilisation..............................
- Page 4 PA 4080 Package Table de mixage amplifiée...
- Page 5 Nos produits et nos documents sont soumis à un processus d’amélioration continu. Toutes les informations sont donc fournies sous réserve de modifications. Veuillez consulter la dernière version de ce document, disponible sur www.thomann.de. 1.1 Symboles et mots-indicateurs Cette section donne la signification des symboles et mots-indicateurs utilisés dans ce docu‐...
- Page 6 Remarques générales Terme générique Signification DANGER ! Cette association du symbole et du terme générique renvoie à une situation dangereuse directe se traduisant par de graves lésions voire la mort si celle-ci ne peut être évitée. AVERTISSEMENT ! Cette association du symbole et du terme générique renvoie à...
- Page 7 Consignes de sécurité Consignes de sécurité Utilisation conforme Cet appareil sert à amplifier et lire les signaux provenant des instruments de musique et des microphones. Utilisez l’appareil uniquement selon l’utilisation prévue, telle que décrite dans cette notice d’utilisation. Toute autre utilisation, de même qu’une utilisation sous d’autres con‐ ditions de fonctionnement, sera considérée comme non conforme et peut occasionner des dommages corporels et matériels.
- Page 8 Consignes de sécurité DANGER ! Danger de mort par courant électrique ! Des pièces sous haute tension sont installées à l’intérieur de l’appareil. Ne démontez jamais les caches de protection. Les pièces à l’intérieur de l’appareil ne nécessitent aucun entretien de la part de l’utilisateur. N’utilisez pas l’appareil si les couvercles, dispositifs de protection ou composants optiques sont manquants ou endommagés.
- Page 9 Consignes de sécurité REMARQUE ! Endommagement de l’appareil en cas de fonctionnement dans des conditions d’environnement inappropriées ! L’utilisation de l’appareil dans des conditions d’environnement inadaptées peut causer des dommages. Utilisez l’appareil unique‐ ment en intérieur et dans les conditions d’environnement indiquées dans le chapitre « Caractéristiques techniques » de la notice d’utilisation.
- Page 10 Caractéristiques et contenu de la livraison Caractéristiques et contenu de la livraison Caractéristiques particulières de cette table de mixage amplifiée à 4 canaux : Puissance 80 Watt (sinus) Réverbération à ressorts encastrée 1 × entrée MIC (XLR, symétrique) et 1 × entrée MIC/LINE (jack 6,35 mm) par canal Chaque canal dispose d'un bouton de réglage pour le volume, le son et la réverbération 2 entrées et sorties Tape supplémentaires Égaliseur 3 bandes à...
- Page 11 Installation et mise en service Installation et mise en service Sortez l’appareil de son emballage et vérifiez soigneusement l’absence de tout dommage avant de l’utiliser. Veuillez conserver l’emballage. Utilisez l’emballage d’origine ou vos propres emballages particulièrement appropriés au transport ou à l’entreposage afin de protéger l’ap‐ pareil des secousses, de la poussière et de l’humidité...
- Page 12 Installation et mise en service 4.1 Conseils pour utiliser les haut-parleurs Les haut-parleurs doivent être positionnés de manière à ce que leurs signaux sons puissent atteindre le public sans entrave. Il est souvent utile de placer les haut-parleurs sur des statifs pour obtenir une reproduction sonore plus régulière sur l'ensemble de l'auditoire à...
- Page 13 Raccordements et éléments de commande Raccordements et éléments de commande Face avant ö & PA 4080 Package Table de mixage amplifiée...
- Page 14 Raccordements et éléments de commande 1 [TONE] | Bouton de réglage de la tonalité pour régler le son de chaque canal 2 [REVERB] | Bouton de réglage de la réverbération pour régler le niveau de réverbération de chaque canal 3 [MIC] | Entrée de microphone (pour chaque canal), symétrique. Raccordez les microphones aux entrées MIC à l'aide d'un câble XLR.
- Page 15 Raccordements et éléments de commande 15 [MAIN OUT] | Sortie Line pour transmettre le signal somme de l'appareil, par exemple à un amplificateur. 16 [REVERB] | Bouton de réglage pour régler le niveau de réverbération du signal somme. 17 [VOLUME] | Bouton de réglage du volume du signal somme. PA 4080 Package Table de mixage amplifiée...
- Page 16 Raccordements et éléments de commande Face arrière 18 [AC INPUT] | Connecteur d’alimentation CEI pour l’alimentation électrique 19 [EXTERNAL SPEAKER] | Prise jack 6,35 mm pour raccorder les enceintes. L'impédance des haut-parleurs externes doit être d'au moins 4 Ω . 20 [CD/TAPE PLAY] | Raccorder ici la sortie Line de magnétophones, lecteurs de CD ou de MP3 pour des enregistrements sup‐...
- Page 17 Utilisation Utilisation Câblage Branchez des microphones aux entrées XLR à basse impédance (MIC, 3) ou des entrées jack à haute impédance (MIC/LINE, 4). Branchez les instruments de musique aux entrées jack (MIC/LINE, 4). Reliez les enceintes de haut-parleurs aux prises [SPEAKER OUT] (19) à l’arrière de l’appareil à l’aide du câble de haut-parleur fourni.
- Page 18 Utilisation Mise en marche Mettez l’appareil sous tension avec l’interrupteur principal (9) lorsque tous les branchements sont achevés. L’indicateur de fonctionnement (10) s’allume. Réglage de la tonalité et du Vous pouvez régler le volume des signaux individuellement à l’aide des boutons de réglage volume [VOLUME] (5) sur chaque canal.
- Page 19 Caractéristiques techniques Caractéristiques techniques Table de mixage amplifiée Raccords d’entrée Alimentation électrique 1 × connecteur d’alimentation CEI C14 4 × prises encastrées XLR, à 3 pôles, symétriques MIC/LINE 4 × prises jack 6,35 mm, asymétriques AUX IN 1 × prise jack 6,35 mm, asymétrique Pédale 1 ×...
- Page 20 Caractéristiques techniques Entrées MIC 56 dB Entrée TAPE 42 dB ±15 dB @ 5 kHz Réglage du son dans le canal ±15 dB @ 10 kHz Réglage du son au total Fréquences aigues ±15 dB @ 1 kHz Fréquences moyennes ±15 dB @ 100 Hz Fréquences basses Circuit de protection...
- Page 21 Caractéristiques techniques Haut-parleurs Équipement 1 × haut-parleur basses fréquences 10 pouces 1 × haut-parleur d'aigus piézo Raccords d’entrée 2 × prises jack 6,3 mm Plage de fréquences 110 Hz … 20 kHz, –20 dB Charge max. 60 W (RMS Peak) Sensibilité...
- Page 22 Caractéristiques techniques Informations complémentaires avec table de mixage amplifiée avec support Boîtier en plastique avec amplificateur PA 4080 Package Table de mixage amplifiée...
- Page 23 Affectation des câbles et connecteurs Affectation des câbles et connecteurs Préambule Ce chapitre vous aide à choisir les bons câbles et connecteurs et à raccorder votre précieux équipement de sorte qu'une expérience sonore parfaite soit garantie. Veuillez suivre ces conseils, car il est préférable d'être prudent, particulièrement dans le domaine des sons et lumières.
- Page 24 Affectation des câbles et connecteurs Fiche jack bipolaire en 6,35 mm (mono, asymétrique) Signal Terre Fiche jack bipolaire en 6,35 mm (mono, symétrique) Signal (en phase, +) Signal (en opposition de phase, –) Terre Fiche jack tripolaire en 6,35 mm (stéréo, asymétrique) Signal (à...
- Page 25 Affectation des câbles et connecteurs Fiche XLR (symétrique) Masse, blindage Signal (en phase, +) Signal (en opposition de phase, –) Blindage au boîtier de la fiche (option) Fiche XLR (asymétrique) Masse, blindage Signal Ponté avec broche 1 PA 4080 Package Table de mixage amplifiée...
- Page 26 Nettoyage Nettoyage Composants de l’appareil Nettoyez les composants de l’appareil accessibles de l’extérieur régulièrement. La fréquence du nettoyage dépend de l’environnement de fonctionnement : les environnements humides, enfumés ou particulièrement sales peuvent causer des dépôts de poussières importants sur les composants de l’appareil.
- Page 27 Protection de l'environnement Protection de l'environnement Mise au rebut des matériaux d'emballage Les matériaux sélectionnés pour fabriquer les emballages sont écologiques et peuvent être recyclés dans des conditions normales. Assurez-vous que les enveloppes en plastique, les emballages, etc. sont éliminés correctement. Ne jetez pas ces matériaux à...
- Page 28 Effectuer une réparation ou céder le produit à un autre utilisateur consti‐ tuent des alternatives écologiques à la mise au rebut. Profitez de la possibilité d'une reprise gratuite de votre ancien appareil par Thomann GmbH. Informez-vous sur les conditions actuelles à l'adresse www.thomann.de.
- Page 29 Remarques PA 4080 Package Table de mixage amplifiée...
- Page 30 Remarques PA 4080 Package Table de mixage amplifiée...
- Page 32 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
