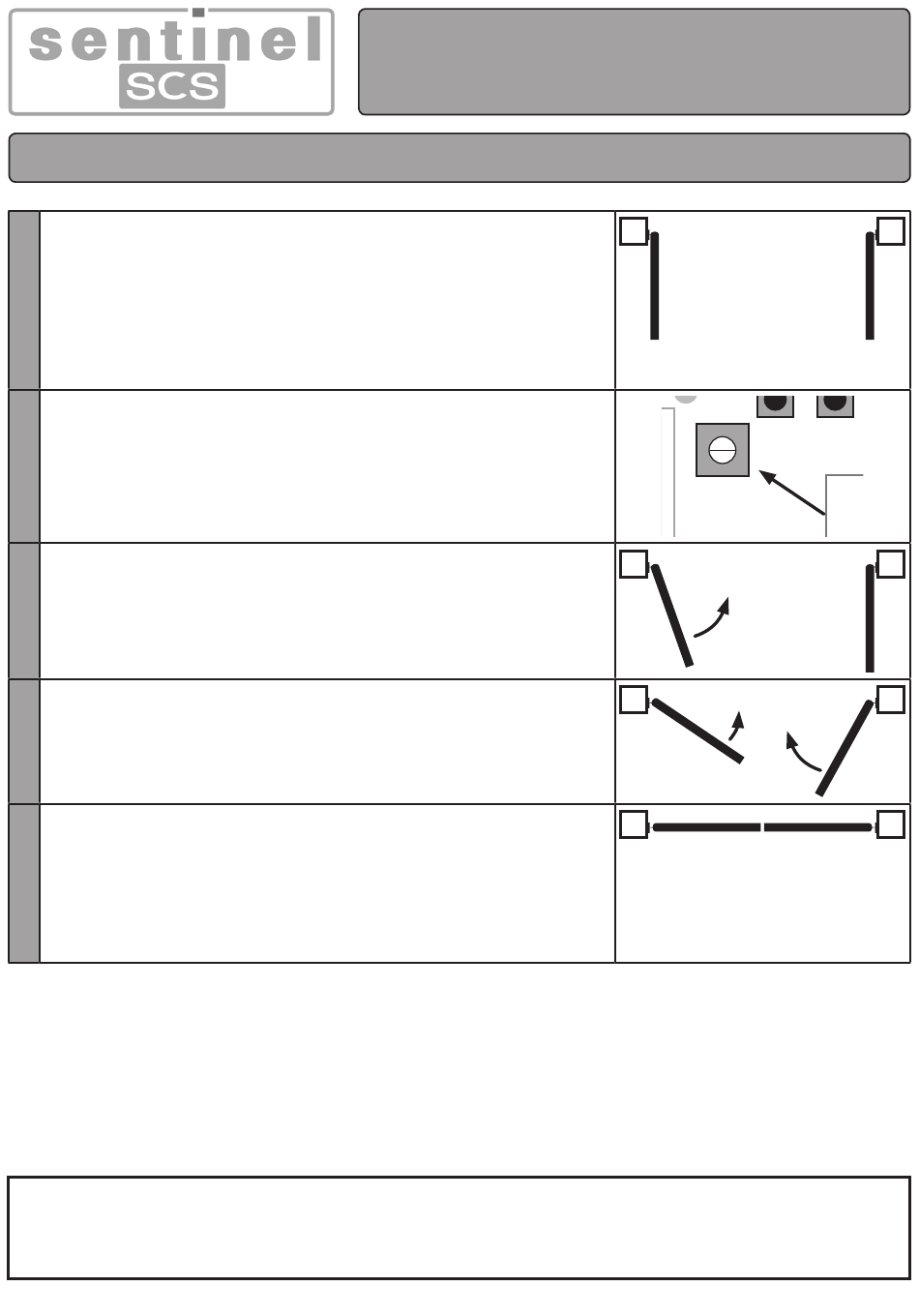

L'apprentissage de la course du système
1
Positionner manuellement le portail en position complètement ouverte, en dé-
saccouplant les moteurs des battants.
Visser manuellement les tiges des pistons pour les faire rentrer dans les mo-
teurs jusqu'à ce que leur mise en place soit rendue possible sur les équerres du
portail lorsque celui-ci est grand ouvert.
Serrez les vis et placez les capuchons sur les têtes de vis.
Conseil : vous pouvez employer une pile ou batterie 12V pour réaliser électri-
quement l'ouverture des battants (sans démontage mécanique), connectez la
sur les fils des moteurs après les avoir débranchés de la platine électronique.
2
Agir sur le potentiomètre RV1 situé sur la platine électronique, et placez-le à
environ la moitié de sa course
3
Appuyez sur le bouton P2 situé sur la platine électronique, jusqu'au départ du
moteur M1 pour la fermeture, puis relâchez le bouton P2. Si le battant s'arrête
après que vous ayez relâché P2, alors tournez légèrement RV1 dans le sens
horaire et recommencez l'étape 3.
4
Attendez le temps nécessaire pour que les battants ne se croisent pas en ferme-
ture et appuyez de nouveau sur P2 pour faire partir le moteur M2 (vous venez
de régler le retard de fermeture entre les battants).
5
Attendez que les battants soient complètement fermés et vérifiez que les moteurs
s'arrêtent au bout de 2 secondes environ.
Si les moteurs sont alimentés (et forcent donc en fermeture) plus de 2 secondes
après être arrivés en butée, alors agir légèrement en sens anti-horaire sur le
potentiomètre RV1 jusqu'à obtenir uniquement 2 secondes.
Si les moteurs s'arrêtent et n'arrivent pas à fermer complètement les battants,
alors agir légèrement en sens horaire sur le potentiomètre RV1 jusqu'à obtenir un
arrêt d'alimentation au bout de 2 secondes et recommencez l'apprentissage.
En cas d'anomalie :
•Si le voyant DL1 reste allumé en permanence et que la platine semble bloquée et ne réagit plus à vos ordres:
débranchez l'alimentation secteur pour quelques secondes puis rétablissez la.
•Si le moteur M1 veut ouvrir le battant au lieu de le fermer après l'étape 3:
Permutez les connections 11 et 12 du moteur M1 sur la platine électronique et recommencez l'apprentissage.
•Si le moteur M2 veut ouvrir le battant au lieu de le fermer après l'étape 4:
Permutez les connections 13 et 14 du moteur M2 sur la platine électronique et recommencez l'apprentissage.
Besoin d'assistance ?
Placez-vous devant votre installation et contactez-nous
de 9H à 12H00 et de 14H à 18H
Du Lundi au Samedi au 0892 350 185 (0,34 € TTC la minute)
PARTIE 3 - Mise en service
11
CODES
TIME
DL1
P1
P2
RV1
RL5
1 2 3 4 5 6 7 8 9 1
PAUSE
P3
RL1
