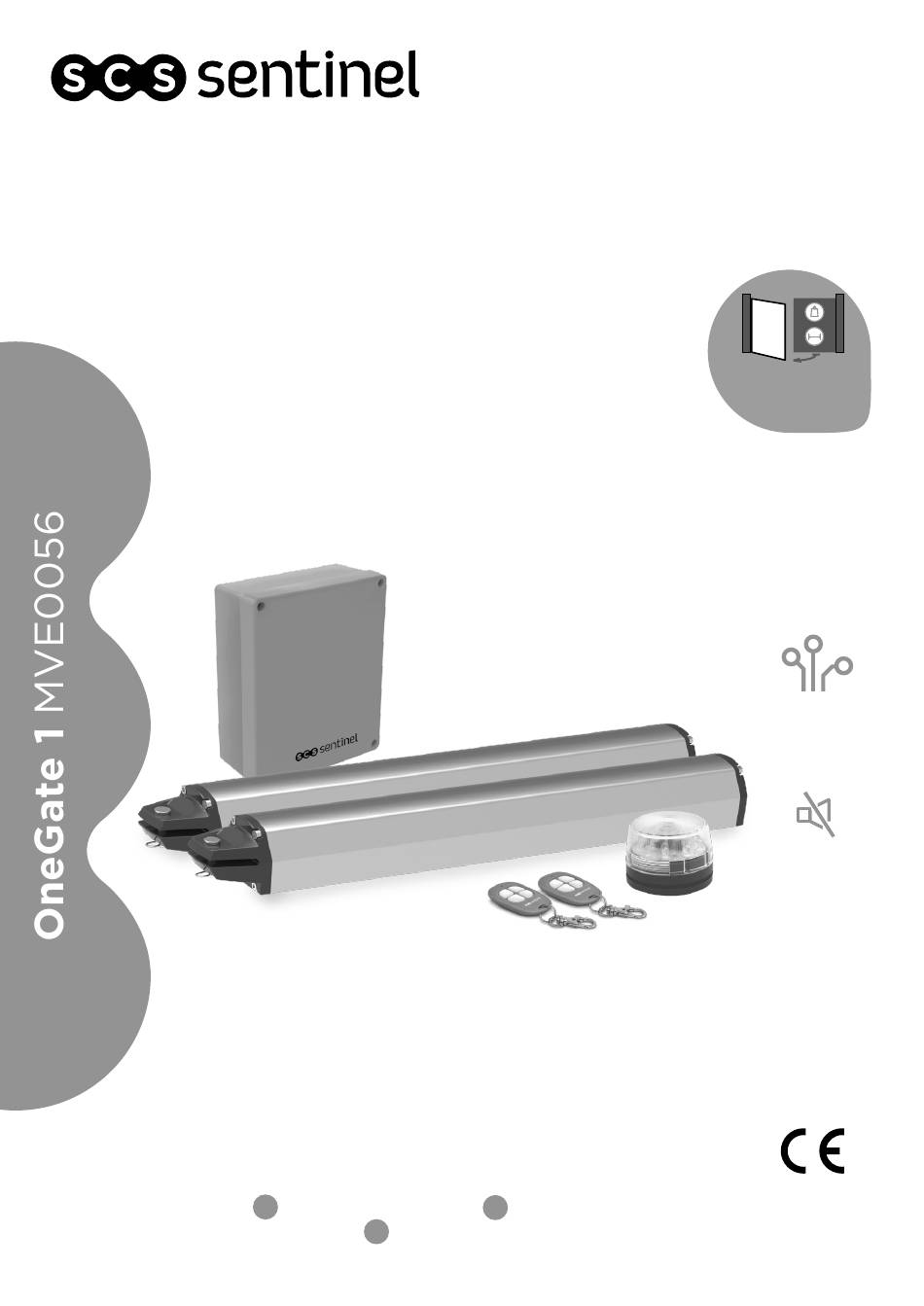

OneGate
1
Motorisation à vis sans fin
pour portail battant - 12 V
Worm screw automation kit
1,5m max
for swing gate - 12V
150kg max
Motorizzazione a vite senza fine
per cancello a battente - 12V
12V
Carte électronique
P100-12V-PCB1-
VSCS
Motorisation
silencieuse
FR
EN
Notice d'utilisation et d'installation
Installation and user manual
IT
Manuale d'installazione e uso
V.052017 - IndA
Publicité
Table des Matières
Manuels Connexes pour SCS Sentinel OneGate 1
Sommaire des Matières pour SCS Sentinel OneGate 1
- Page 1 OneGate Motorisation à vis sans fin pour portail battant - 12 V Worm screw automation kit 1,5m max for swing gate - 12V 150kg max Motorizzazione a vite senza fine per cancello a battente - 12V Carte électronique P100-12V-PCB1- VSCS Motorisation silencieuse Notice d’utilisation et d’installation...
-
Page 2: Table Des Matières
SOMMAIRE A - Précautions d’utilisation ..............................2 B - Descriptif ....................................3 B1 - Contenu du kit ............................... 3 B2 - Dimensions ................................3 C- Câblage / Installation ................................4 C1 - Schéma de câblage ............................... 4 C2 - Installation de l’automatisme ..........................5 C3 - Tableau de dimensions ............................ -
Page 3: B- Descriptif
B- DESCRIPTIF B1- Contenu du kit 1 coffret 1 feu carte télécommandes clignotant 2 vis sans fin électronique à LED OneGate Motorisation à vis sans fin pour portail battant - 12 Volts LE VANTAIL Worm screw automation kit 1,5m for swing gate - 12V 150kg Motorizzazione a vite senza fine per cancello a battente - 12V... -
Page 4: C- Câblage / Installation
C- CÂBLAGE / INSTALLATION C1- Schéma de câblage Figure 1(4) Figure 1 Transformateur Fusible 2AL 250V câblage impératif en : fil rouge 0.5 mm² 230V ~ fil bleu 1 mm² 2 x 1.5 mm² antenne P100 12V PCB1 VSCS 10 11 12 bouton sélecteur clignotant... -
Page 5: C2- Installation De L'automatisme
C2- Installation de l’automatisme Feu clignotant Boîtier de contrôle Motorisation de portail 2x1 mm Télécommande 2x1.5 mm 2x1.5 mm C3- Tableau de dimensions Pour une installation correcte, conformez-vous scrupuleusement aux mesures indiquées sur le tableau ci- dessous. Si nécessaire, ajustez la structure du portail pour l’adapter à votre motorisation. Avant de procéder à... -
Page 6: Ouverture Extérieure - Installation Avec Portail Ouvert (Max 90°)
Ouverture extérieure - installation avec portail ouvert (max 90°) Hors zone 140 145 150 155 160 90 ~100 Pièce nécessaire pour adapter l’équerre de fixation au pilier (non fournie) C4- Fixation du bras Positionnez et fixez la fixation pilier en respectant les cotes de pose indiquées sur le tableau des dimensions. Pour déterminer le positionnement de la fixation sur le portail, celui-ci doit être fermé... -
Page 7: C5- Déverrouillage D'urgence
C5- Déverrouillage d’urgence En cas de panne de courant, pour ouvrir votre portail, dévissez le papillon sur la fixation du portail. C6- Installation et raccordement Coffret électronique AVANT INSTALLATION Déterminez le positionnement de l’installation de votre coffret électronique. Il est conseillé de l’installer près de votre portail et de le protéger contre tout dommage possible. -
Page 8: Branchement Des Fils Du Moteur
Moteur Remarque : Evitez que le câble soit trop tendu pendant la phase BRANCHEMENT d’ouverture et de fermeture. DES FILS DU MOTEUR NOTE, POUR LES PORTAILS OUVRANT VERS L’EXTÉRIEUR : M+ (blanc) Moteur M1 : Connectez les fils du moteur (Jaune-) vers le bornier M- (jaune) Mo1+, et (Blanc+) vers le bornier Mo1 -... - Page 9 Feu clignotant LED CARTE COFFRET Branchement polarisé...
- Page 10 Photocellules (en option - ref. AAM0036) Les photocellules sont des dispositifs de sécurité pour les portails automatiques. Elles sont composées d’un émetteur et d’un récepteur et elles se déclenchent lorsque la trajectoire du faisceau est interrompue. Etape 1 Etape 2 Etape 3 Etape 4 ÉTAPE 1...
-
Page 11: D- Réglage/Utilisation
Fusible T20A 250V LED1 D- RÉGLAGE/UTILISATION LED2 LED3 D1- Réglage nombre de battants (dip switch 1) LED4 Réglages des switchs : la position «ON» se situe vers la droite, «OFF» vers la gauche. SW1:Set 1. D/S set 2. Over_C1 DIP SWITCH 1 D/S set : 3. -
Page 12: D8- Processus D'apprentissage Des Télécommandes
RF-Learn D7- Indications voyants LED SYS-Learn LED1 indicateur RF : radio fréquence Fusible T20A Le voyant LED1 clignote lorsqu’un signal est reçu (télécommande 250V programmée ou non). LED1 LED2 LED2 système d’apprentissage : LED3 Le voyant LED2 clignote 2 fois par seconde en fonctionnement normal et LED4 1 fois par seconde en programmation. -
Page 13: D10- Processus D'apprentissage Du Système Pour Un Portail Simple Battant
D10- Processus d’apprentissage du système pour un portail simple battant Positionnez le switch 1 sur OFF. Positionnez le battant complètement ouvert. Pressez sur la touche « SYS-Iearn » (jusqu’à ce que le voyant LED2 clignote 1 fois par seconde au lieu de 2 fois par seconde comme il le fait normalement), puis pressez la touche en haut à... -
Page 14: F- Maintenance
Photocellules (en option - ref. AAM0036) Méthode de détection Faisceau infrarouge Portée 10M maximum Tension d’entrée AC/DC 12~24V Délai de réponse < 100ms Indicateur de fonctionnement RX : LED rouge allumée ( faisceau interrompu) LED rouge éteinte (faisceau aligné) TX : LED rouge allumée (alimentation) Dimensions 63 x 63 x 30 mm Type de sortie... -
Page 15: G2- Assistance Téléphonique
300 Kg • Dommages résultant de l’utilisation et /ou installation de pièces ne provenant pas de celles prévues et incluses par SCS Sentinel. • Dommages dûs à un manque d’entretien ou un choc • Dommages dûs aux intempéries telles que : grêle, foudre, vent violent, etc. - Page 16 Toutes les infos sur : www.scs-laboutique.com Route de St Symphorien 85130 Les Landes Génusson...
