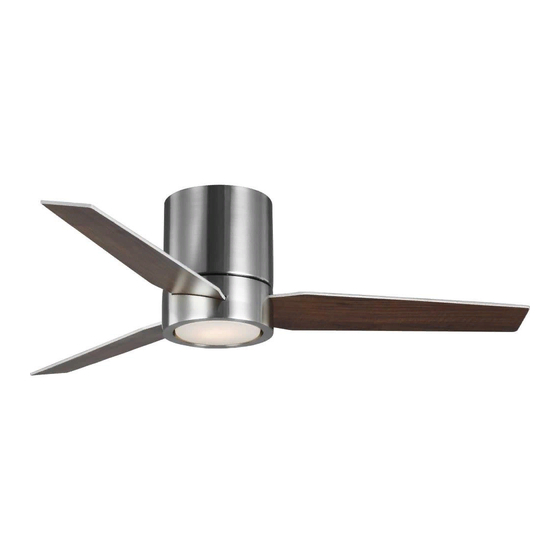

Progress Lighting AirPro P250058 Manuel D'installation

Masquer les pouces

Publicité

Les langues disponibles

Les langues disponibles

Liens rapides

Télécharger ce manuel
Ceiling Fan Installation Manual
P250058
P250058
93129287_A

Publicité

loading

Manuels Connexes pour Progress Lighting AirPro P250058

Sommaire des Matières pour Progress Lighting AirPro P250058

  • Page 1 Ceiling Fan Installation Manual P250058 P250058 93129287_A...
  • Page 2 Limited Lifetime Warranty Progress Lighting fan motors are warranted to the original purchaser to be free of electrical and/or mechanical defects for so Date Purchased long as the original purchaser owns the fan. Pull chain switches, reverse switches, capacitors and metal finishes are warranted to be free from defects in materials or workmanship for a period of 1 year from the date of purchase.
  • Page 3 Safety Rules..................................... Unpacking Your Fan ..................................Installing Your Fan ..................................Installing the Light Kit ................................... Operating Your Transmitter ................................Care of Your Fan ................................... Troubleshooting .................................... Specifications ....................................Table of Contents...
  • Page 4 1. To reduce the risk of electric shock, insure electricity has been turned off 8. Avoid placing objects in the path of the blades. at the circuit breaker or fuse box before beginning. 9. To avoid personal injury or damage to the fan and other items, be 2.
  • Page 5 Unpack your fan and check the contents. You should have the following items: 12. Loose parts bag containing: Set of blades (3) 18W LED Light kit Mounting bracket Glass shade a. Blade attachment hardware Fan motor assembly Transmitter incl. 2 mounting screws (10 screws, 10 fiber washers) Motor housing 12V MN21/A23 battery...
  • Page 6 Figure 3 Figure (available at your Progress Lighting Retailer). Secure the outlet box directly to the building structure. Use appropriate fasteners and building materials. The outlet box and its support must be able to fully support the moving weight of the fan (at least 35 lbs).
  • Page 7 Making the Electrical Hanging the Fan Connections REMEMBER to turn off the power. Follow the steps below to hang your fan properly. WARNING: To avoid possible electrical shock, Attach the mounting bracket to the outlet box be sure electricity is turned off at the main fuse Safety with two screws and washers provided with the cable...
  • Page 8 Step 2. (Fig. 7) If your outlet box has a ground Finishing the Fan SUPPLY CIRCUIT wire (green or bare copper) connect it to the fan Installation ground wires; otherwise connect the hanging bracket ground wire to the mounting bracket. GREEN GROUND Step 1.
  • Page 9 Attaching the Fan Blades Blade holder Screws with Step 1. Insert the blade through the slot in the fiber washers blade holder. Align the holes in the blade and the fan blade holder and secure with a the screw and Studs fiber washer.
  • Page 10 Before starting installation, CAUTION: Installing the Mounting disconnect the power by turning off the circuit Plate breaker or removing the fuse at fuse box. Turning power off using the fan switch is not sufficient to Step 1. Remove 1 of the 3 screws from the prevent electric shock.
  • Page 11 4. " " button: Installing the battery Restore power to ceiling fan and test for proper This button turns the fan off. operation. Install 12V MN21/A23 battery (included), to prevent 1. " " buttons: damage to transmitter, remove the battery if not used NOTE: To operate the reverse function on this These three buttons are used to set the fan for long periods.
  • Page 12 Blade balancing WARNING TO REDUCE THE RISK OF PERSONAL INJURY, All blades are grouped by weight. Because natural DO NOT BEND THE BLADE HOLDERS woods very in density, the fan may wobble even WHILE INSTALLING, BALANCING THE though the blades are weighed equally. BLADES, OR CLEANING THE FAN.
  • Page 13 Here are some suggestions to help you maintain your 3. You can apply a light coat of furniture polish to the wood blades for additional protection and enhanced beauty. Cover small scratches with a light application 1. Because of the fan's natural movement, some of shoe polish.
  • Page 14 Problem Solution Fan will not start. 1. Check circuit fuses or breakers. 2. Check line wire connections to the fan and switch wire connections in the switch housing. CAUTION: Make sure main power is off. 3. Check to make sure the dip switches from the transmitter and receiver are set to the same frequency. Fan sounds noisy.
  • Page 15 - Reorient or relocate the receiving antenna. - Increase the separation between the equipment and receiver. - Connect the equipment into an outlet on a circuit different from ©2020 Progress Lighting, Inc. that to which the receiver is connected. 701 Millennium Blvd., - Consult the dealer or an experienced radio/TV technician for help.
  • Page 16 Manuel d'installation du ventilateur de plafond P250058 93129287_A...
  • Page 17 Garantie à vie limitée Progress Lighting garantit à l’acheteur initial que les moteurs de ventilateur sont exempts de défauts électriques ou mécaniques Date de l’achat tant que l’acheteur initial est propriétaire du ventilateur. Les interrupteurs à chaînette, les interrupteurs inverseurs, les condensateurs et les finis métalliques sont garantis contre les défauts de matériaux ou de fabrication pendant une période d’un...
  • Page 18 Règles de sécurité ................................... Déballage de votre ventilateur ................................ Installation de votre ventilateur ..............................Installation de l’ensemble d’éclairage ............................Utilisation de votre émetteur ................................Entretien de votre ventilateur ................................ Dépannage ..................................... Caractéristiques techniques ................................Table des matières...
  • Page 19 Éviter de placer des objets dans le passage des pales. Afin de réduire les risques de choc électrique, vous assurer que l’électricité a été coupée au disjoncteur ou à la boîte à fusibles avant de commencer. Pour éviter les blessures ou les dommages au ventilateur ou à d’autres articles, faire preuve de prudence lorsque vous travaillez à...
  • Page 20 Déballez votre ventilateur et vérifiez le contenu. Vous devriez avoir les articles suivants : 12. Sacs de pièces en vrac contenant : Ensemble de pales (3) Ensemble d’éclairage à DEL de 18 W a. Matériel de fixation des pales Support de fixation Abat-jour en verre (10 vis, 10 rondelles en fibre) Moteur du ventilateur...
  • Page 21 à la Figure 3 Figure la bâtisse. Utilisez des attaches et des matériaux de (en vente chez votre détaillant Progress Lighting). construction appropriés. La boîte de sortie et son support doivent pouvoir bien supporter le poids du ventilateur en mouvement (au moins 35 lb).
  • Page 22 Branchements électriques Suspension du ventilateur N’OUBLIEZ PAS de couper l’alimentation électrique. AVERTISSEMENT : Afin d’éviter un possible choc Suivez étapes ci-dessous pour suspendre électrique, assurez-vous de couper l’alimentation correctement votre ventilateur. électrique à la boîte à fusibles principale avant de procéder au câblage.
  • Page 23 Étape 2. Si votre boîte de sortie est munie d’un fil de Achèvement de l’installation CIRCUIT D’ALIMENTATION mise à la terre (vert ou cuivre nu), branchez-le aux fils du ventilateur de mise à la terre du ventilateur. Sinon, branchez le fil de mise à...
  • Page 24 Fixation des pales du ventilateur Vis avec Support de pale rondelles Étape 1. Insérez la pale dans le support de pale. Alignez en fibre les trous de la pale et du support de pale, puis fixez à l’aide d’une vis et d’une rondelle en fibre. (Fig. 10) Goujons Étape 2.
  • Page 25 ATTENTION : Avant de commencer l’installation, Installation de la plaque de coupez l’alimentation électrique en plaçant le montage disjoncteur en position Arrêt ou en retirant le fusible de la boîte à fusibles. La mise hors tension à l’aide de l’interrupteur du ventilateur ne suffit pas à prévenir les Étape 1.
  • Page 26 Installation de la pile 4. Bouton « » : Rétablissez l’alimentation électrique du ventilateur de Ce bouton met le ventilateur hors tension. plafond et effectuez un essai pour vous assurer de son bon fonctionnement. Installez la pile MN21/A23 de 12 V (incluse) pour prévenir REMARQUE : Pour utiliser la fonction d’inversion du les dommages à...
  • Page 27 Équilibrage des pales AVERTISSEMENT AFIN DE RÉDUIRE LE RISQUE DE BLESSURE, Les pales sont regroupées en fonction de leur poids. NE PAS PLIER LES BRAS DES PALES PENDANT Comme la densité du bois naturel tend à varier, le L’INSTALLATION OU LE NETTOYAGE DU ventilateur pourrait osciller si les pales n’étaient pas équilibrées.
  • Page 28 Voici quelques suggestions pour vous aider à entretenir votre 3. Vous pouvez appliquer une mince couche de cire pour ventilateur meubles sur les pales en bois pour leur donner un surcroît de protection et en rehausser la beauté. Couvrez les petites 1.
  • Page 29 Problème Solution Le ventilateur ne démarre pas. 1. Vérifiez les fusibles ou les disjoncteurs du circuit. 2. Vérifiez les branchements des fils jusqu’au ventilateur ainsi que les branchements des fils de l’interrupteur dans le boîtier de l’interrupteur. ATTENTION : Assurez-vous que l’alimentation principale est coupée. 3.
  • Page 30 être déterminé en éteignant et en rallumant l'équipement, l'utilisateur est invité à tenter de corriger l'interférence en appliquant l'une ou plusieurs des mesures suivantes: - Réorientez ou déplacez l’antenne de réception. ©2020 Progress Lighting, Inc. - Augmentez la distance entre l'équipement et le récepteur. 701 Millennium Blvd., - Connectez l'équipement à...
  • Page 31 Manual de Instalación del Ventilador de Techo P250058 P250058 93129287_A...
  • Page 32 Numero de vendedor Con comprobante de compra, el comprador original podrá devolver el ventilador defectuoso al lugar de compra, durante los primeros 30 días, para su reemplazo. Pasados los 30 días, el comprador original DEBE contactarse con Progress Lighting al (864) 785247244973 678-1000 para la reparación o el reemplazo, que se determinará...
  • Page 33 Normas de seguridad ..................................Cómo desembalar el ventilador ..............................Cómo instalar el ventilador ................................Instalación del kit de luz ................................. Operando su transmisor ................................. Cómo cuidar del ventilador ................................Resolución de problemas ................................Especificaciones .................................... Tabla de Contenido...
  • Page 34 1. Para reducir el riesgo de eléctrocución, asegurarse de que la eléctricidad se 8. Evitar colocar objetos qen interfiera el giro de las aspas. ha desactivado en el cortacircuitos o caja de fusibles antes de comenzar. 9. Para evitar lesiones personales o da os al ventilador y otros articulos, 2.
  • Page 35 Desembalar el ventilador y revisar el contenido. Debe tener los siguientes elementos: 12. Dos bolsas de piezas pequeñas: Aspas del ventilador (3) Kit de luces LED de 18 vatios Abrazadera de montaje Pantalla de cristal a. Piezas de fijación de las aspas Motor del ventilador Transmisor + soporte + 2 tornillos de (13 Tornillos, 13 Arandelas de fibra )
  • Page 36 Figura 4 electricidad removiendo fusibles (disponible en su distribuidor Progress Lighting). desactivando los cortacircuitos. Asegurar la caja de distribución directamente a la estructura del edificio. Usar los sujetadores y meteriales de construcción apropiados. La caja de distribución y su soporte deben ser capaces de...
  • Page 37 Realizar las Conexiones Colgando el Ventilador Eléctricas RECORDAR: Apagar la energia electrica en el circuito principal o en la caja de fusibles. CUIDADO: Para envitar la posibilidad de un Asegure la abrazadera de montaje a la caja de choque eléctrico, asegurese de apagar la corriente Cable de distribucion con los dos tornillos y las dos seguridad...
  • Page 38 Finalizar la Instalación del Paso 2. (Fig. 7) Si la Caja de salida tiene un SUPPLY CIRCUIT alambre a tierra (verde o cobre) conectelo a los Ventilador alambres verdes de tiera de las abrazaderas de montar y colgar; y si no, conecte los alambres Conductor Paso 1.
  • Page 39 Instalacion de las Aspas Soporte de la aspas Tornillos con Paso 1. Introduzca las aspas a través de las ranuras arandelas de fibra de la soporte del aspas. Alinee los barrenos de las aspas y los barrenos en el soporte del aspas y fijelos Espigas en su lugar respectivo con los tornillos y arandelas de fibra proporcionados.
  • Page 40 NOTA: Antes de comenzar con la instalación, Instalación de la Placa desconecte la alimentación apagando el circuito del automático o quitando el fusible de la caja de de Montaje fusibles. Para evitar descargas eléctricas, no basta con apagar la alimentación utilizando el interruptor Paso 1.
  • Page 41 Conecte la eléctricidad a el ventilador y 4. Boton" ": Esté boton apaga el ventilador. Instalación de la Bateria confirme que opera debidamente. Coloque 12V MN21/A23 bateria (incluidas). Para NOTA: Para activar el funcionamiento inverso de este 1. Los bottones : Estos tres botones ventilador, pulse el botón reverse (invertir) mientras evitar estropeos del transmisor, extreiga la bateria...
  • Page 42 4. Si la oscilación de las aspas todavía se puede Balanceo de las Aspas notar, el intercambio de dos aspas adyacentes (lado a lado) puede redistribuir el peso y es Todas las aspas están agrupadas por peso. posible que resulte en un funcionamiento más Debido a que la desidad de las maderas naturales uniforme.
  • Page 43 He aqui algunas sugerencias para ayudarle el 3. Se puede aplicar una capa ligera de pulidor para mantenimiento del ventilodor. muebles a las aspas de madera para brindar protección adicional y realzar su belleza. Cubrir los 1. Debido al movimiento natural del ventilador, rayones pequeños con una ligera aplicación de algunas conexiones se podrian aflojar.
  • Page 44 Problema El ventilador no Solución arranca. 1. Revisar los fusibles o interruptores de circuitos. 2. Verificar las conexiones de cables de linea al ventilador y conexiones de cable del interruptor. PRECAUCIÓN: Asegurarse de que la fuente pricipal de electricidad esté desactivada. El ventilador hace 3.
  • Page 45 - Vuelva a orientar o cambie de lugar la antena receptora. - Aumente la separación entre el equipo y el receptor. ©2020 Progress Lighting, Inc. - Conecte el equipo en una toma de corriente en un circuito 701 Millennium Blvd., diferente al que el receptor está...
