La reproduction de ce document de quelque manière que ce soit sans l'autorisation écrite de Dell Inc. est strictement interdite. Marques utilisées dans ce document : Dell, le logo DELL et PowerVault sont des marques de Dell Inc. ; Intel et Pentium sont des marques déposées de Intel Corporation ; SUSE est une marque déposée de Novell Inc.

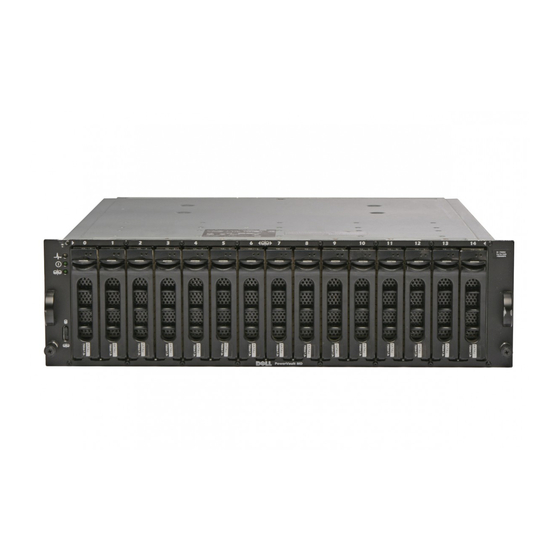

Modular Disk 3000 (MD3000). Il décrit également l'installation du logiciel MD Storage Manager, du pilote de l'adaptateur SAS 5/E et de la documenta- tion stockée sur le CD PowerVault MD3000 Resource. D'autres sujets sont également abordés : configuration requise, organisation de la baie de stoc- kage, lancement initial des logiciels et vérification de leur fonctionnement,...
Configuration matérielle requise pour la station de gestion Une station de gestion utilise MD Storage Manager pour configurer et gérer les baies de stockage du réseau. Une machine définie comme station de gestion doit être un système x86 répondant aux critères minimaux suivants : ®...
Page 7
MD Storage Manager vous permet d'organiser les disques physiques de la baie en composants logiques appelés groupes de disques, qu'il est ensuite possible de diviser en disques virtuels. Vous pouvez créer autant de groupes de disques et de disques virtuels que la configuration de votre baie de stockage et votre matériel le permettent.
Installation du matériel Cette section contient des instructions permettant de planifier les opérations requises pour la configuration matérielle de la baie de stockage Dell™ PowerVault™ MD3000 et la connexion d'un ou plusieurs systèmes hôtes. Pour plus d'informations sur la configuration matérielle, reportez-vous au document Dell PowerVault MD3000 - Manuel du propriétaire.
Le châssis de stockage RAID est connecté au système hôte au moyen de deux modules contrôleurs RAID enfichables à chaud Ces modules sont identifiés par les numéros 0 et 1. Reportez-vous au document PowerVault MD3000 - Manuel du propriétaire pour plus d'informations.
Comparaison entre une configuration redondante et non redondante Les configurations non redondantes (qui fournissent un seul chemin de données entre le système hôte et le châssis RAID) sont à réserver au stockage des données dont l'importance n'est pas primordiale. Si un chemin devient indisponible suite au retrait d'un câble ou d'un module contrôleur RAID, ou bien en cas de panne d'un câble, d'un adaptateur HBA ou d'un module contrôleur RAID, le système hôte ne peut plus accéder aux données stockées...
Page 12
Figure 2-1. Câblage d'un système hôte unique dans une configuration sans chemins de données redondants Serveur hôte équipé d'un seul adaptateur HBA Module contrôleur RAID 1 Module contrôleur RAID 0 Châssis RAID MD3000 Châssis d'extension MD1000 Châssis d'extension MD1000 Figure 2-2. Câblage de deux systèmes hôtes dans une configuration sans chemin de données redondant Serveur hôte équipé...
Page 13
Figure 2-3. Câblage d'un cluster de deux nœuds équipés d'un seul adaptateur HBA et associés à des chemins redondants Serveur hôte équipé d'un seul adaptateur HBA Serveur hôte équipé d'un seul adaptateur HBA Module contrôleur RAID 1 Module contrôleur RAID 0 Châssis RAID MD3000 Châssis d'extension MD1000 Châssis d'extension MD1000...
Page 14
Les illustrations fournies de la figure 2-4 à la figure 2-5 présentent le câblage requis pour une configuration redondante à haute disponibilité comprenant un ou deux systèmes hôtes. Si un chemin devient indisponible, au moins un adaptateur HBA reste connecté à un module contrôleur RAID. Figure 2-4.
Figure 2-5. Câblage d'un système hôte équipé d'un seul adaptateur HBA dans une configuration avec chemins de données redondants Serveur hôte équipé d'un seul adaptateur HBA Module contrôleur RAID 1 Module contrôleur RAID 0 Châssis RAID MD3000 Châssis d'extension MD1000 Châssis d'extension MD1000 Configurations comprenant deux ports SAS “In”...
Page 16
Figure 2-6. Câblage d'un maximum de quatre systèmes hôtes avec des chemins de données non redondants Serveur hôte équipé d'un seul adaptateur HBA Serveur hôte équipé d'un seul adaptateur HBA Serveur hôte équipé d'un seul adaptateur HBA Serveur hôte équipé d'un seul adaptateur HBA Module contrôleur RAID 1 Module contrôleur RAID 0...
Page 17
Les illustrations fournies de la figure 2-7 à la figure 2-10 présentent le câblage requis pour une configuration redondante à haute disponibilité comprenant un ou deux systèmes hôtes. Si un chemin devient indisponible, au moins un adaptateur HBA reste connecté à un module contrôleur RAID. Figure 2-7.
Page 18
Figure 2-8. Câblage d'un système hôte équipé d'un seul adaptateur HBA dans une configuration avec chemins de données redondants Serveur hôte équipé d'un seul adaptateur HBA Module contrôleur RAID 1 Module contrôleur RAID 0 Châssis RAID MD3000 Châssis d'extension MD1000 Châssis d'extension MD1000 Figure 2-9.
Page 19
Figure 2-10. Câblage de deux systèmes hôtes équipés d'un seul adaptateur HBA dans une configuration avec chemins de données redondants Serveur hôte équipé d'un seul adaptateur HBA Serveur hôte équipé d'un seul adaptateur HBA Module contrôleur RAID 1 Module contrôleur RAID 0 Châssis RAID MD3000 Châssis d'extension MD1000 Châssis d'extension MD1000...
Page 20
Les illustrations fournies de la figure 2-11 à la figure 2-12 présentent des configurations redondantes comprenant un cluster de deux nœuds et un seul châssis RAID, lui-même relié à deux châssis de stockage supplémentaires. Figure 2-11. Câblage d'un cluster de deux nœuds équipés d'un seul adaptateur HBA et associés à...
Page 21
Dell PowerVault MD3000 Hardware Owner's Manual (Dell PowerVault MD3000 - Manuel du propriétaire). Entre autres caractéristiques, le système MD3000 permet d'augmenter la capacité de stockage en ajoutant jusqu'à deux châssis d'extension MD1000 supplémentaires.
MD3000 ont été mis à jour avec la version la plus récente du micrologiciel destiné au module EMM MD1000 (disponible sur le site support.dell.com). Les versions de ce micrologiciel antérieures à la version A03 ne sont pas prises en charge par la baie MD3000.
Page 23
MD3000 sont installés et à jour. Pour plus d'informations, reportez-vous au document Dell PowerVault MD3000 Support Matrix (Matrice de support du système Dell PowerVault MD3000), qui est disponible sur le site support.dell.com. Installez ou mettez à jour le pilote SAS et le micrologiciel. Pour ce faire, utilisez le module de mise à...
MD3000 sont installés et à jour. Pour plus d'informations, reportez- vous au document Dell PowerVault Compatibility Matrix (Matrice de compatibilité des systèmes Dell PowerVault), qui est disponible sur le site support.dell.com. Installez ou mettez à jour le pilote SAS et le micrologiciel. Pour ce faire, utilisez le module de mise à...
Page 25
Installez les pilotes multiacheminement sur chaque serveur hôte ou mettez-les à jour avec la dernière version disponible sur le site support.dell.com. Ces pilotes sont fournis avec le module d'installation de Modular Disk Storage Management. Sous Windows, ils sont installés automatiquement lorsque l'utilisateur sélectionne les options d'installation “Full”...
Page 26
5 Si le micrologiciel des systèmes MD1000 connectés est obsolète, mettez-le à jour à l'aide de MD Storage Manager : Sélectionnez Support→ Download Firmware ((Télécharger le micrologiciel)→ Download Environmental (EMM) Card Firmware (Télécharger le micrologiciel du module EMM). Cochez la case Select All (Sélectionner tout) pour que tous les châssis MD1000 connectés soit mis à...
Pour plus d'informations sur les éléments matériels et logiciels pris en charge sur les systèmes Dell™ PowerVault™ MD3000, rendez-vous sur le site support.dell.com et consultez le document Dell PowerVault MD3000 Support Matrix (Matrice de support des systèmes MD3000).
Sous Windows, vous devez posséder les privilèges administrateur vous autorisant à installer les programmes et les fichiers de MD Storage Manager dans le répertoire C:\Program Files\Dell\MD Storage Manager. Procédez comme suit : 1 Avant d'installer tout nouvel élément logiciel, fermez tous les autres programmes.
Page 29
à la baie de stockage mais n'utiliseront pas le logiciel MD Storage Manager. REMARQUE : Dell recommande d'utiliser le type d'installation Host si le serveur hôte si vous exécutez la version minimale (Core) de Windows Server 2008. Installation du logiciel...
Page 30
7 Cliquez sur Suivant. 8 Si la boîte de dialogue Overwrite Warning (Avertissement avant écrasement) apparaît, cliquez sur OK. Le logiciel installé remplace automatiquement les versions existantes de MD Storage Manager. 9 Si vous avez choisi l'installation complète à l'étape 6, un écran vous demande si vous souhaitez relancer le moniteur d'événements automati- quement ou manuellement après le redémarrage.
Page 31
Service) de Microsoft ou des services de disque virtuel (VDS), installez le module VDS_VSS figurant dans le répertoire windows\VDS_VSS du CD PowerVault MD3000 Resource. Des versions différentes pour les systèmes 32 et 64 bits sont disponibles. Les fournis- seurs VSS et VDS sont activés uniquement si cela est nécessaire.
Page 32
5 Sélectionnez le type d'installation Management Station (Station de gestion). Cette option installe uniquement les éléments de MD Storage Manager permettant de configurer, gérer et surveiller une baie de stockage MD3000. 6 Cliquez sur Suivant. 7 Si la boîte de dialogue Overwrite Warning (Avertissement avant écrasement) apparaît, cliquez sur OK.
RPM Package Manager, comme Red Hat ® SUSE . Les packages d'installation sont installés par défaut dans le répertoire /opt/dell/mdstoragemanager. REMARQUE : Pour installer des logiciels, vous devez bénéficier de privilèges root. 1 Avant d'installer tout nouvel élément logiciel, fermez tous les autres programmes.
Page 34
AVIS : Le système doit être redémarré après l'installation du pilote SAS 5/E et avant l'installation manuelle du pilote MPP RDAC. Redémarrez le système et exécutez de nouveau le script d'installation à partir du CD. 2 Dans le menu principal du CD, tapez 3 et appuyez sur <Entrée>. L'assistant d'installation apparaît.
Page 35
REMARQUE : Le moniteur d'événements informe l'administrateur des incidents affectant la baie de stockage. MD Storage Manager peut être installé sur plusieurs ordinateurs, mais l'exécution du moniteur d'événements sur plusieurs systèmes peut entraîner l'envoi de plusieurs notifications d'alerte pour une même erreur. Pour éviter cela, activez le moniteur d'événements sur un seul système gérant vos baies de stockage.
Page 36
6 Si la boîte de dialogue Overwrite Warning (Avertissement avant écrasement) apparaît, cliquez sur OK. Le logiciel installé remplace automatiquement les versions existantes de MD Storage Manager. 7 Un écran vous demande si vous souhaitez relancer le moniteur d'événements automatiquement ou manuellement après le redémarrage. Un seul système (hôte ou station de gestion) doit être configuré...
Documentation pour les systèmes Windows Affichage du contenu du CD Resource 1 Insérez le CD dans le lecteur. Si la fonction d'exécution automatique est désactivée, accédez au CD dans l'explorateur et double-cliquez sur setup.exe. REMARQUE : Si le serveur exécute la version minimale (Core) de Windows Server 2008, lancez l'utilitaire setup.bat depuis le CD.
5 – Install MD3000 Documentation (Installer la documentation du MD3000) 6 – View MD3000 Documentation (Afficher la documentation du MD3000) 7 – Dell Support (Support Dell) 8 – View End User License Agreement (Afficher le contrat de licence de l'utilisateur final) Installation du logiciel...
Page 39
3 Si vous voulez afficher le fichier readme.txt, tapez 1 et appuyez sur <Entrée>. Ce fichier s'affiche dans une fenêtre distincte. Fermez cette fenêtre après avoir lu le fichier pour revenir au menu. 4 Pour afficher un autre document, tapez 6 , puis appuyez sur <Entrée>. Un second menu affiche les options suivantes : MD3000 Owner's Manual (MD3000 - Manuel du propriétaire) MD3000 Installation Guide (MD3000 - Guide d'installation)
Installation des manuels 1 Insérez le CD dans le lecteur si nécessaire. Dans le menu, tapez 5, puis appuyez sur <Entrée>. 2 Un écran affiche l'emplacement d'installation par défaut. Appuyez sur <Entrée> pour l'accepter ou entrez un autre chemin d'installation, puis appuyez sur <Entrée>.
, cliquez sur Démarrer et sélectionnez Tous les programmes ou Programmes selon la version de système d'exploitation utilisée. Dans la liste des programmes, sélectionnez Dell MD Storage Manager→ Modular Disk Storage Manager Client. • Sous Linux, cliquez sur l'icône de MD Storage Manager figurant sur le bureau.
Page 42
REMARQUE : Le processus de détection peut prendre plusieurs minutes. Il s'arrête si vous fermez la fenêtre Automatic Discovery (Découverte automatique) avant la fin de l'opération. Une fois le processus de détection terminé, un écran de confirmation apparaît. Cliquez sur Close (Fermer). 4 Le nom de la première baie de stockage détectée s'affiche sous la zone de titre de MD Storage Manager.
Page 43
Les prise en compte. voyants situés à l'avant de la baie de stockage clignotent pour vous permettre de l'identifier. Dell recommande de faire clignoter les baies de stockage pour vous assurer que vous ne vous trompez pas de châssis.
Page 44
Tableau 4-1. Boîte de dialogue des tâches de configuration initiales (suite) Tâche Objet Informations requises Configuration des Permet d'activer des alertes Alertes par e-mail : notifications d'alerte. qui seront envoyées à des expéditeur (passerelle personnes (par courrier SMTP et adresse Configuration des électronique) et/ou à...
Page 45
Tableau 4-1. Boîte de dialogue des tâches de configuration initiales (suite) Tâche Objet Informations requises Définissez les paramètres Permet d'indiquer quels Noms des systèmes hôtes et d'accès des systèmes hôtes. systèmes hôtes sont des groupes d'hôtes, types autorisés à accéder aux et systèmes d'exploitation.
1 Vérifiez que vous ne constatez aucune anomalie au niveau du matériel et des connexions. Pour plus d'informations sur les procédures de dépannage spécifiques aux problèmes d'interface, consultez le document Dell PowerVault MD3000 Hardware Owner’s Manual (Dell PowerVault MD3000 - Manuel du propriétaire).
3 Vérifiez que chaque baie de stockage est à l'état Optimal. Si une baie affiche l'état Unresponsive (Ne répond pas), effectuez l'une des étapes suivantes : • Pour retirer la baie du domaine de gestion, sélectionnez-la et cliquez sur le lien Remove (Retirer). •...
Page 48
REMARQUE : Si vous connectez le port hôte d'un contrôleur à un port d'extension inutilisé de l'autre contrôleur d'une baie MD3000, Recovery Guru peut générer une erreur “SAS Device Miswire” (Connexion incorrecte d'un périphérique SAS). Une fois la connexion réparée, mettez la baie de stockage MD3000 hors tension puis sous tension pour supprimer la condition Recovery Guru.
Page 49
événements, etc.). Ces informations sont consignées dans un fichier que vous pouvez envoyer au support technique lors d'une demande d'assistance. En cas de problème avec le système MD3000, pensez à générer un tel fichier avant de contacter le support technique de Dell. Tâches de post-installation...
Désinstallation du logiciel Les sections suivantes indiquent comment désinstaller MD Storage Manager des systèmes hôtes et des stations de gestion. Désinstallation sous Windows ® ® Si vous utilisez un système d'exploitation Microsoft Windows autre que Windows Server 2008, utilisez la fonction Ajout/Suppression de programmes : 1 Dans le Panneau de configuration, double-cliquez sur Ajout/Suppression de programmes.
Si vous utilisez MD Storage Manager depuis la version minimale (Core) de Windows Server 2008, procédez comme suit : 1 Accédez au répertoire C:\Program Files\Dell\MD Storage Manager\Uninstall Dell_MD_STORAGE_MANAGER. Par défaut, MD Storage Manager est installé dans le répertoire C:\Program Files\Dell\MD StorageManager\Uninstall Dell_MD_STORAGE_MANAGER.
Index disques de secours, 7, 9, 45 documentation adaptateur HBA, 27, 45 manuels, 38, 40 alertes, 44 fonctions Premium, 9 baie de stockage, 7 groupe de disques, 7, 46 câblage, 10 châssis, 10-21 condition, 42, 47-48 configuration hôte du cluster post-installation, 41, 43, 46 configuration, 30 découverte automatique, 42, 46...
Page 54
Linux, 27, 38, 41, 52 service de cliché instantané des volumes, 31 Lisez-moi, 37, 39 Snapshot Virtual Disk (Cliché de disque virtuel), 9, 47 moniteur d'événements, 30-31, 35-36 Virtual Disk Copy (Copie mot de passe, 43 de disque virtuel), 9, 47 VSS (Volume Shadow-copy Service) Voir service de cliché...
