Sommaire des Matières pour Fagor 1 VF-09 SX INOX

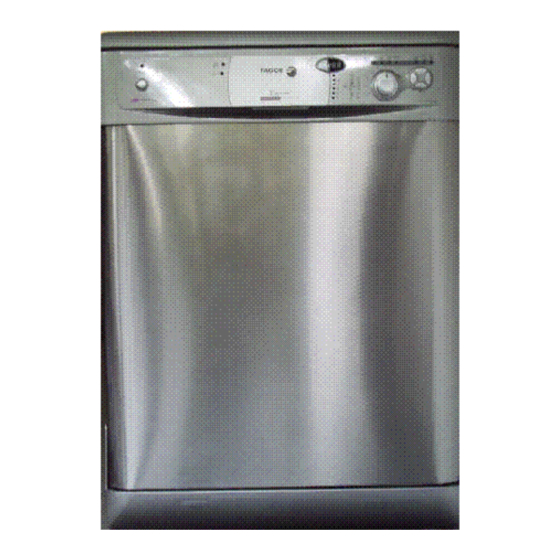

- Page 1 MARQUE: FAGOR REFERENCE: 1 VF-09 SX INOX CODIC: 1703692...
- Page 2 CONSEILS IMPORTANTS La lecture d'un manuel d'instructions et l'application des quelques conseils qu'il contient sont plus importantes que l'on ne pense. Nous vous invitons à suivre les recommandations suivantes. 1. Conseils de propreté. - Nettoyez le filtre de lavage lorsque vous constatez qu'il est sale.
- Page 4 Voyant Marche/Arrêt Touche Marche/Arrêt Témoin de Sel Voyant de Rinçage Poignée Ouverture Porte Indicateurs Sélection Programmes Touche Départ Différé Ecran Commande Sélecteur de programmes Indicateurs Phases de Lavage (Modèle A) Touche de Fonctions Optatives (Modèle A) Indicateurs d’Options (Modèle A) Touche Démarrage/Pause Témoin de Démarrage/Pause (Modèle B) Touche de fin de programme (Modèle B)
- Page 5 SOMMAIRE Page Qualité de l'eau:........43 Produits de lavage:....44-45-46 Mise en place correcte de la vaisselle: .......47-48-49 Conseils importants: ......50 Mise en marche: .........51 Sélection de programmes: ..51-52 Programmes de lavage:.....52 Touches de fonctions optionelles:.53-54 Tableau de dysfonctionnements:..54 Solution de problèmes simples:..55-56...
- Page 6 FRANÇAIS Description du manuel .......... Déballaje ..............Lave-vaisselle indépendants ........ Lave-vaisselle habillables ........Opérations pour l'habillage de la porte ....Lave-vaisselle encastrables ........Habillage et ajustage de la porte ......Lave-vaisselle intégrables ........Opérations pour l'intégration du lave-vaisselle ............Raccordement au réseau d'eau ......Raccordement de la vidange ........
- Page 7 Maintenant la vaisselle c'est moi qui m'en occupe. "Bonjour, je suis votre nouveau lave- vaiselle. Avant d'utiliser mes services, je vous demande de suivre ces quelques conseils." ATTENTION AU CALCAIRE! L'eau que vous utilisez à la maison arrive en parfait état mais attention ... elle contient du calcaire et si vous ne faites pas attention dès le départ, je m'abîmerai rapidement.
- Page 8 PRODUITS DE LAVAGE Pour fonctionner correctement et dans des conditions optimales, j'ai également besoin de trois produits particuliers: 1. LE SEL 2. LE PRODUIT DE LAVAGE 3. LE PRODUIT DE RINÇAGE 1. SEL. Pour que la calcaire ne vienne pas m'endommager. Les personnes qui m'ont fabriqué...
- Page 9 • Quand faut-il ajouter du sel? Ne vous inquiétez pas, l'indicateur de votre lave-vaisselle vous le signalera : • Modèles avec Indicateur Optique: Cet indicateur se trouve dans le bouchon du réservoir de sel L'indicateur se compose d'un flotteur vert qui dans sa position la plus haute n'indique pas le manque de sel.
- Page 10 3. PRODUIT DE RINÇAGE. Pour une vaisselle propre et étincelante. La fonction principale de ce produit est de faciliter le séchage et d'éviter qu'après le lavage des gouttes d'eau subsistent sur la vaisselle. Ce produit fait en même temps briller toutes les surfaces. •...
- Page 11 MISE EN PLACE CORRECTE DE LA VAISSELLE Parce que l'on ne plaisante pas avec les objets qui sont en contact avec de la nourriture. Pour éviter des lavages de mauvaise qualité, il est très important de placer correctement la vaisselle dans les paniers. Chaque pièce ou ustensile a une place réservée, ce qui garantit un lavage parfait et assure un entretien...
- Page 12 • Comment placer la vaisselle dans les paniers. - Le panier inférieur est prévu pour les pièces les plus sales et résistantes, casseroles, plats et assiettes (les creuses à droite et les plates à gauche). Les tourner toujours vers vous et assurez-vous qu'elles sont séparées par un espace suffisant pour être aspergées correctement.
- Page 13 Normalise sélon EN-50242 (13 couverts) Normalise sélon EN-50242 (12 couverts) Normalise sélon EN-50242(13 couverts) Normalise sélon EN-50242 (13 couverts)
- Page 14 MISE EN MARCHE (CONDITIONS PRÉALABLES) Avant la mise en marche, veuillez lire attentivement les conditions préalables:. 1. Vérifiez que l’appareil est connecté au réseau et que l’interrupteur général d’électricite est connecté. 2. Ouvrez le robinet d'eau. 3. Vérifiez le niveaux de sel et de produit de rinçage et complétez si nécessaire.
- Page 15 . Pressez la touche de Démarrage/Pause LE PROGRAMME DE LAVAGE SÉLECTIONNÉ SE MET EN MARCHE. Annulation d’un programme Une fois qu’un programme de lavage a débuté, en pressant la touche de Démarrage/Arret , le programme s’arrête (arrêt-horaire). Sur les modèles type A, la diode de la Phase de lavage sur lequel il se trouvait se met à...
- Page 16 TOUCHES DE FONCTIONS OPTIONNELLES (selon modèle) Programmation Différée Une simple touche suffit. Tipo A Tipo B Modèles à écran En appuyant sur le bouton , un dispositif électronique permet de différer le lancement du lavage de 1 à 9 heures, par intervalles de 1 heure. Ce dispositif, permet une utilisation de nuit pour bénéficier des conditions tarifaires a avantageuses en heures creuses.
- Page 17 Demi-charge Vous avez la possibilité de laver uniquement une demi-vaisselle (6 couvert). Pour cela: 1) choisissez le programme selon la table; 2) pressez la touche 1/2, Puis 3) disposez la vaisselle dans le panier supérieur. La quantité de détergent à ajouter est de 15 + 5 gr pour le Programme Intensif et de 5 gr pour les programmes restants.
- Page 18 SOLUTION DE PROBLEMES SIMPLES 1. Malgré toutes les tentatives,je refuse de me mettre en marche. Plusieurs possibilités: Coupure de courant. Vous n'avez pas bien branché la prise. Vous n'avez pas bien fermé la porte. Vous n'avez pas appuyé sur la touche marche/arrêt.
- Page 19 3. La vaisselle n'est pas aussi propre et étincelante que vous l'auriez souhaité. Vous n'avez pas utilisé un produit Vous n'avez pas rem- Vous n'avez pas placé cor- de lavage spécial pour lave-vaisselle. pli le Bac à Produit de rectement la vaisselle. Veillez Lavage ou vous n'avez à...
- Page 21 Description du manuel Lave-vaisselle indèpendants Afin de faciliter au maximum les opèrations Introduction d´installation du LAVE-VAISSELLE, nous Nos LAVE-VAISSELLE INDEPENDANTS ont avons annexè à ce MANUEL des pages fina- ètè conçus pour que vous puissiez les pla- les. Elles prèsentent, avec les dessins et les cer, isolès, à...
- Page 22 VAISSELLE, il est fondamental d´en règler et les dimensions minimum du meuble; con- correctement l´assise au sol et la perpendi- sultez-les, cela vous facilitera les opérations. cularitè. Pour encastrer l´appareil sous un plan de Mettez l´appareil à niveau en compensant travail, démonter le plateau supérieur en les èventuelles irrègularitès du sol.
- Page 23 rangèe de meubles de cuisine à plinthe De cette façon on peut régler le LAVE- unique, cette option est possible mais il faut VAISELLE jusqu'à 870 mm. en hauteur. tenir compte de: Calage du bandeau de commandes 1.- Retirez la plinthe (1) et les supports pieds (Fig.
- Page 24 N.B.: Lorsque ces pièces sont fixèes au lave-vaisse- lle, celui-ci est prêt pour son intègration dèfi- Lors de la pose du revêtement de façade, il nitive. faut tenir du calage ou non du Bandeau de Une fois ces opèrations faites, effectuez les Commandes du Lave-vaisselle avec des rè- raccordements d´èlectricitè...
- Page 25 Très important Ce renseignement apparaît sur la PLAQUE Après avoir effectuè le raccordement, assu- DE CARACTERISTIQUES située sur le côté rez-vous que le coude du tuyau est bien fixè de la porte du Lave-vaisselle. à la sortie afin d´èviter les fuites d´eau et le risque d´une èventuelles inondation.
