POWER SUPPLY

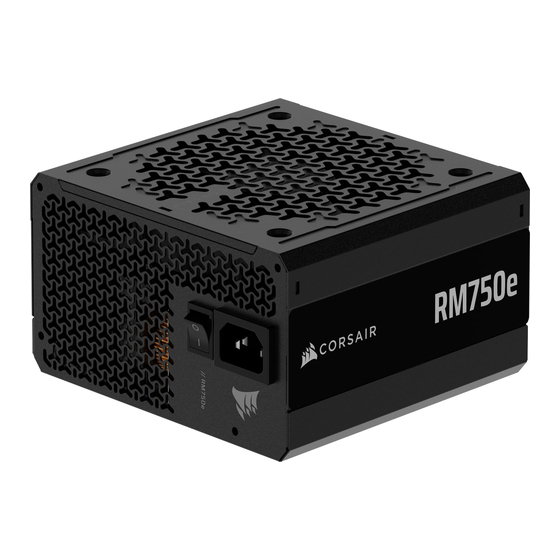

FULLY-MODULAR ATX POWER SUPPLY
EN
ENGLISH
FR
FRANÇAIS (EURO)
CF
FRANÇAIS (CAN)
DE
DEUTSCH
IT
ITALIANO
MANUAL
ES
ESPAÑOL (EURO)
LA
ESPAÑOL (LATIN AMERICA)
PT
PORTUGUÊS (EURO)
BP
PORTUGUÊS (BRAZIL)
PL
POLSKI
简体中文
SC
繁體中文
TC
日本語
JA
한국어
KO

Publicité

loading

Sommaire des Matières pour Corsair RM750e

  • Page 1 POWER SUPPLY MANUAL FULLY-MODULAR ATX POWER SUPPLY 简体中文 ENGLISH ESPAÑOL (EURO) 繁體中文 FRANÇAIS (EURO) ESPAÑOL (LATIN AMERICA) 日本語 FRANÇAIS (CAN) PORTUGUÊS (EURO) 한국어 PORTUGUÊS (BRAZIL) DEUTSCH ITALIANO POLSKI...
  • Page 2 INSTALLATION CONGRATULATIONS ON THE PURCHASE OF YOUR NEW CORSAIR RMe SERIES ATX POWER SUPPLY! CORSAIR RMe Series fully modular power supplies deliver reliable 80 PLUS Gold efcient power to your system. SAFETY AND PROTECTION • Over-Voltage Protection (OVP) Over-voltage protection for the 12V, 5V, and 3.3V DC outputs is required to comply with the ATX specication.
  • Page 3 -12V 0.3A 3.6W FREQUENCY 47 - 63Hz +5Vsb TOTAL POWER: 750W CORSAIR RM750e POWER SUPPLY EFFICIENCY EFFICIENCY (%) input 115V a.c. input 230V a.c. SYSTEM LOAD (%) CORSAIR RM750e POWER SUPPLY FAN NOISE CURVE FAN NOISE (dB) POWER OUTPUT (W)
  • Page 4 -12V 0.3A 3.6W FREQUENCY 47 - 63Hz +5Vsb TOTAL POWER: 850W CORSAIR RM850e POWER SUPPLY EFFICIENCY EFFICIENCY (%) input 115V a.c. input 230V a.c. SYSTEM LOAD (%) CORSAIR RM850e POWER SUPPLY FAN NOISE CURVE FAN NOISE (dB) POWER OUTPUT (W)
  • Page 5 0.3A 3.6W FREQUENCY 47 - 63Hz +5Vsb TOTAL POWER: 1000W CORSAIR RM1000e POWER SUPPLY EFFICIENCY EFFICIENCY (%) input 115V a.c. input 230V a.c. SYSTEM LOAD (%) CORSAIR RM1000e POWER SUPPLY FAN NOISE CURVE FAN NOISE (dB) 1000 POWER OUTPUT (W)
  • Page 6 ENGLISH CORSAIR RMe SERIES CABLE INFORMATION DESCRIPTION CONNECTORS TOTAL LENGTH 750W 850W 1000W ATX Cable (24-pin) 610mm ± 10mm EPS/ATX12V Cable (8-pin) (4+4) 650mm ± 10mm PCIe Cable (8-pin) (6+2) 750mm ± 10mm PCIe Cable (8-pin) (6+2 split) 600mm ± 10mm SATA Cable (3 SATA) 700mm ±...
  • Page 7 Warning! To ensure proper function, only use the DC cables included with your new PSU, unless your old cables are genuine CORSAIR cables of the same type. Please conrm your existing cables’ type before using them! If you are building a new system, skip to Step 2: 1.
  • Page 8 INSTALLATION FÉLICITATIONS POUR L’ACHAT DE VOTRE NOUVELLE ALIMENTATION ATX CORSAIR RMe SERIES ! Les blocs d’alimentation entièrement modulaires CORSAIR RMe Series sont conçus pour délivrer une alimentation able 80 PLUS Gold à votre système. SÉCURITÉ ET PROTECTION • Protection contre la surtension (OVP) La conformité...
  • Page 9 CARACTÉRISTIQUES TECHNIQUES ET MATÉRIEL FOURNI DU MODÈLE RM750e Dimensions: 140mm(L) x 150mm(l) x 86mm(H) Contenu de l’emballage: Alimentation, câble CA, câbles CC, attaches de câble, vis de montage, notice de sécurité TABLEAU DE PUISSANCE CORSAIR RM750e CHARGE MAXIMALE SORTIE MAXIMALE MODÈLE RPS0147 +3.3V...
  • Page 10 CARACTÉRISTIQUES TECHNIQUES ET MATÉRIEL FOURNI DU MODÈLE RM850e Dimensions: 140mm(L) x 150mm(l) x 86mm(H) Contenu de l’emballage: Alimentation, câble CA, câbles CC, attaches de câble, vis de montage, notice de sécurité TABLEAU DE PUISSANCE CORSAIR RM850e CHARGE MAXIMALE SORTIE MAXIMALE MODÈLE RPS0157 +3.3V...
  • Page 11 CARACTÉRISTIQUES TECHNIQUES ET MATÉRIEL FOURNI DU MODÈLE RM1000e Dimensions: 140mm(L) x 150mm(l) x 86mm(H) Contenu de l’emballage: Alimentation, câble CA, câbles CC, attaches de câble, vis de montage, notice de sécurité TABLEAU DE PUISSANCE CORSAIR RM1000e CHARGE MAXIMALE SORTIE MAXIMALE MODÈLE RPS0158 +3.3V...
  • Page 12 FRANÇAIS (EURO) INFORMATIONS SUR LES CÂBLES CORSAIR RMe SERIES DESCRIPTION QTÉ CONNECTEURS LONGUEUR TOTALE 750W 850W 1000W Câble ATX (24 broches) 610mm ± 10mm Câble EPS/ATX12V (8 broches) (4+4) 650mm ± 10mm Câble PCIe (8 broches) (6+2) 750mm ± 10mm Câble PCIe (8 broches) (6+2) 600mm ±...
  • Page 13 Avertissement ! Pour garantir un fonctionnement adéquat, utilisez uniquement les câbles CC inclus avec votre nouvelle alimentation, à moins que vos anciens câbles soient des câbles CORSAIR d’origine du même type. Veuillez vérier le type de vos câbles existants avant de les utiliser ! Si vous assemblez un nouveau système, passez directement à...
  • Page 14 INSTALLATION FÉLICITATIONS POUR L'ACHAT DE VOTRE NOUVEAU BLOC D'ALIMENTATION ATX DE SÉRIE CORSAIR RMe! Les blocs d'alimentation entièrement modulaires de la série CORSAIR RMe offrent une alimentation 80 PLUS Gold able et efcace pour votre système. SÉCURITÉ ET PROTECTION • Protection contre la surtension La protection contre la surtension pour les sorties 12 V, 5 V et 3,3 V CC doit être conforme à...
  • Page 15 FRANÇAIS (CAN) MATÉRIEL COMPRIS ET SPÉCIFICATIONS - RM750e Dimensions: 140mm(L) x 150mm(L) x 86mm(H) Contenu de l'emballage: Bloc d'alimentation, câble CA, câbles CC, attaches de câbles, vis de montage, notice de sécurité TABLEAU DE PUISSANCE DU CORSAIR RM750e CHARGE MAX.
  • Page 16 MATÉRIEL COMPRIS ET SPÉCIFICATIONS - RM850e Dimensions: 140mm(L) x 150mm(L) x 86mm(H) Contenu de l'emballage: Bloc d'alimentation, câble CA, câbles CC, attaches de câbles, vis de montage, notice de sécurité TABLEAU DE PUISSANCE DU CORSAIR RM850e CHARGE MAX. SORTIE MAX. MODÈLE RPS0157 +3.3V...
  • Page 17 MATÉRIEL COMPRIS ET SPÉCIFICATIONS - RM1000e Dimensions: 140mm(L) x 150mm(L) x 86mm(H) Contenu de l'emballage: Bloc d'alimentation, câble CA, câbles CC, attaches de câbles, vis de montage, notice de sécurité TABLEAU DE PUISSANCE DU CORSAIR RM1000e CHARGE MAX. SORTIE MAX. MODÈLE RPS0158 +3.3V...
  • Page 18 FRANÇAIS (CAN) INFORMATIONS SUR LES CÂBLES DE LA SÉRIE CORSAIR RMe DESCRIPTION QTÉ CONNECTEURS LONGUEUR TOTALE 750W 850W 1000W Câble ATX (24 broches) 610mm ± 10mm Câble EPS/ATX12V (8 broches) (4+4) 650mm ± 10mm Câble PCIe (8 broches) (6+2) 750mm ± 10mm Câble PCIe (8 broches) (divisé...
  • Page 19 Avertissement! Pour assurer le bon fonctionnement de l'appareil, utilisez uniquement les câbles CC fournis avec votre nouveau bloc d'alimentation, à moins que vos anciens câbles soient des câbles d'origine CORSAIR du même type. Veuillez vérier le type de vos câbles existants avant de les utiliser! Si vous montez un nouveau système, passez à...
  • Page 20 RM1000e INSTALLATION WIR GRATULIEREN ZUM KAUF IHRES NEUEN ATX-NETZTEILS DER CORSAIR RMe SERIES! Die vollständig modularen CORSAIR-Netzteile der RMe Series bieten Ihrem System zuverlässig efziente 80 PLUS Gold-Leistung. SICHERHEIT UND SCHUTZ • Überspannungsschutz (Over-Voltage Protection, OVP) Für die 12-V-, 5-V- und 3,3-V-DC-Ausgänge ist Überspannungsschutz erforderlich, um den ATX-Spezikationen zu entsprechen.
  • Page 21 DEUTSCH RM750e – IM LIEFERUMFANG ENTHALTENE HARDWARE UND SPEZIFIKATIONEN Abmessungen: 140mm(L) × 150mm(B) × 86mm(H) Lieferumfang: Netzteil, AC-Kabel, DC-Kabel, Kabelbinder, Montageschrauben, Sicherheitsblatt MAX. CORSAIR RM750e – LEISTUNGSTABELLE SPITZENLAST AUSGANGSLEISTUNG MODELL RPS0147 +3.3V 110W TEILENR. 75-004601 AC-EINGANGSNENNSPANNUNG 100 - 240V a.c. +12V 62.5A...
  • Page 22 EINGANGSSTROM 10 - 5A -12V 0.3A 3.6W FREQUENZ 47 - 63Hz +5Vsb GESAMTLEISTUNG: 850W CORSAIR RM850e – WIRKUNGSGRAD DES NETZTEILS WIRKUNGSGRAD (%) 115V a.c. Eingangsspannung 230V a.c. Eingangsspannung SYSTEMLAST (%) CORSAIR RM850e – LÜFTERGERÄUSCHKURVE DES NETZTEILS LÜFTERGERÄUSCH (dB) AUSGANGSLEISTUNG (W)
  • Page 23 12 - 6A -12V 0.3A 3.6W FREQUENZ 47 - 63Hz +5Vsb GESAMTLEISTUNG: 1000W CORSAIR RM1000e – WIRKUNGSGRAD DES NETZTEILS WIRKUNGSGRAD (%) 115V a.c. Eingangsspannung 230V a.c. Eingangsspannung SYSTEMLAST (%) CORSAIR RM1000e – LÜFTERGERÄUSCHKURVE DES NETZTEILS LÜFTERGERÄUSCH (dB) 1000 AUSGANGSLEISTUNG (W)
  • Page 24 DEUTSCH CORSAIR RMe SERIES – KABELINFORMATIONEN BESCHREIBUNG MENGE ANSCHLÜSSE GESAMTLÄNGE 750W 850W 1000W ATX-Kabel (24-polig) 610mm ± 10mm EPS/ATX12V-Kabel (8-polig) (4+4) 650mm ± 10mm PCIe-Kabel 8-polig (6+2) 750mm ± 10mm PCIe-Kabel 8-polig (6+2 Split) 600mm ± 10mm SATA-Kabel (3 SATA) 700mm ± 10mm SATA-Kabel (4 SATA) 800mm ±...
  • Page 25 SCHRITT 1: ENTFERNEN DES BISHERIGEN NETZTEILS Achtung! Um das einwandfreie Funktionieren sicherzustellen, verwenden Sie nur die im Lieferumfang Ihres neuen Netzteils enthaltenen DC-Kabel, es sei denn, Ihre bisher verwendeten Kabel sind Original-CORSAIR-Kabel desselben Typs. Prüfen Sie den Typ Ihrer vorhandenen Kabel, bevor Sie diese verwenden! Falls Sie ein neues System einrichten, fahren Sie mit Schritt 2 fort.
  • Page 26 INSTALLAZIONE GRAZIE PER AVERE ACQUISTATO IL NUOVO ALIMENTATORE ATX CORSAIR RMe SERIES! Gli alimentatori CORSAIR RMe Series sono interamente modulari e consentono di erogare in modo afdabile al tuo sistema un’alimentazione certicata 80 PLUS Gold. SICUREZZA E PROTEZIONE • Protezione da sovratensione (OVP) La protezione da sovratensione per le uscite CC da 12 V, 5 V e 3,3 V è...
  • Page 27 ITALIANO HARDWARE E SPECIFICHE DEGLI ALIMENTATORI RM750e Dimensioni: 140mm(L) x 150mm(P) x 86mm(A) Contenuto della confezione: Alimentatore, cavo CA, cavi DC, fascette fermacavi, viti di montaggio, opuscolo sulla sicurezza TABELLA DI ALIMENTAZIONE CORSAIR RM750e CARICO MASSIMO POTENZA MASSIMA MODELLO RPS0147 +3.3V...
  • Page 28 ITALIANO HARDWARE E SPECIFICHE DEGLI ALIMENTATORI RM850e Dimensioni: 140mm(L) x 150mm(P) x 86mm(A) Contenuto della confezione: Alimentatore, cavo CA, cavi DC, fascette fermacavi, viti di montaggio, opuscolo sulla sicurezza TABELLA DI ALIMENTAZIONE CORSAIR RM850e CARICO MASSIMO POTENZA MASSIMA MODELLO RPS0157 +3.3V...
  • Page 29 ITALIANO HARDWARE E SPECIFICHE DEGLI ALIMENTATORI RM1000e Dimensioni: 140mm(L) x 150mm(P) x 86mm(A) Contenuto della confezione: Alimentatore, cavo CA, cavi DC, fascette fermacavi, viti di montaggio, opuscolo sulla sicurezza TABELLA DI ALIMENTAZIONE CORSAIR RM1000e CARICO MASSIMO POTENZA MASSIMA MODELLO RPS0158 +3.3V...
  • Page 30 ITALIANO INFORMAZIONI SUI CAVI DI CORSAIR RMe SERIES DESCRIZIONE QTÀ CONNETTORI LUNGHEZZA TOTALE 750W 850W 1000W Cavo ATX (24 pin) 610mm ± 10mm Cavo EPS/ATX 12 V (8 pin) (4+4) 650mm ± 10mm CAVO PCIe (8 pin) (6+2) 750mm ± 10mm CAVO PCIe (8 pin) (6+2 divisi)
  • Page 31 Avvertenza! Per garantire un funzionamento corretto, utilizza esclusivamente i cavi CC forniti in dotazione con l’alimentatore, a meno che non si abbia a disposizione cavi CORSAIR originali dello stesso tipo. Assicurati di vericare la tipologia dei cavi esistenti prima di utilizzarli.
  • Page 32 INSTALACIÓN ENHORABUENA POR LA COMPRA DE SU NUEVA FUENTE DE ALIMENTACIÓN ATX CORSAIR RMe SERIES. Las fuentes de alimentación completamente modulares CORSAIR RMe Series, con certicación 80 PLUS Gold, proporcionan potencia able y eciente a su sistema. SEGURIDAD Y PROTECCIÓN •...
  • Page 33 ENTRADA FRECUENCIA 47 - 63Hz +5Vsb POTENCIA TOTAL: 750W EFICIENCIA DE LA FUENTE DE ALIMENTACIÓN CORSAIR RM750e EFICIENCIA (%) 115V a.c. de entrada 230V a.c. de entrada CARGA DEL SISTEMA (%) CURVA DE RUIDO DEL VENTILADOR DE LA FUENTE DE ALIMENTACIÓN...
  • Page 34 ENTRADA FRECUENCIA 47 - 63Hz +5Vsb POTENCIA TOTAL: 850W EFICIENCIA DE LA FUENTE DE ALIMENTACIÓN CORSAIR RM850e EFICIENCIA (%) 115V a.c. de entrada 230V a.c. de entrada CARGA DEL SISTEMA (%) CURVA DE RUIDO DEL VENTILADOR DE LA FUENTE DE ALIMENTACIÓN...
  • Page 35 ENTRADA FRECUENCIA 47 - 63Hz +5Vsb POTENCIA TOTAL: 1000W EFICIENCIA DE LA FUENTE DE ALIMENTACIÓN CORSAIR RM1000e EFICIENCIA (%) 115V a.c. de entrada 230V a.c. de entrada CARGA DEL SISTEMA (%) CURVA DE RUIDO DEL VENTILADOR DE LA FUENTE DE ALIMENTACIÓN...
  • Page 36 ESPAÑOL (EURO) INFORMACIÓN SOBRE EL CABLE CORSAIR RMe SERIES DESCRIPCIÓN CTD. CONECTORES LONGITUD TOTAL 750W 850W 1000W Cable ATX (24 patillas) 610mm ± 10mm Cable EPS/ATX12V (8 patillas) (4+4) 650mm ± 10mm Cable PCIe (8 pines, 6+2) 750mm ± 10mm Cable PCIe de (8 pines, división 6+2)
  • Page 37 Advertencia! Para garantizar un funcionamiento correcto, utilice únicamente los cables de CC incluidos con la nueva fuente de alimentación, salvo que los cables antiguos sean cables CORSAIR originales del mismo tipo. Verique el tipo de los cables antiguos antes de usarlos.
  • Page 38 INSTALACIÓN ¡FELICITACIONES POR LA COMPRA DE SU NUEVA FUENTE DE ALIMENTACIÓN CORSAIR RMe SERIES ATX! Las fuentes de alimentación totalmente modulares CORSAIR RMe Series ofrecen una alimentación conable de calidad 80 PLUS Gold para su sistema. SEGURIDAD Y PROTECCIÓN • Protección contra sobrevoltaje (OVP) La protección contra sobrevoltaje para las salidas de corriente directa de 12 V, 5 V y 3,3 V es obligatoria para...
  • Page 39 ENTRADA FRECUENCIA 47 - 63Hz +5Vsb ENERGÍA TOTAL: 750W EFICIENCIA DE LA FUENTE DE ALIMENTACIÓN CORSAIR RM750e EFICIENCIA (%) 115V a.c. de entrada 230V a.c. de entrada CARGA DEL SISTEMA (%) CURVA DE RUIDO DEL VENTILADOR DE LA FUENTE DE ALIMENTACIÓN...
  • Page 40 ENTRADA FRECUENCIA 47 - 63Hz +5Vsb ENERGÍA TOTAL: 850W EFICIENCIA DE LA FUENTE DE ALIMENTACIÓN CORSAIR RM850e EFICIENCIA (%) 115V a.c. de entrada 230V a.c. de entrada CARGA DEL SISTEMA (%) CURVA DE RUIDO DEL VENTILADOR DE LA FUENTE DE ALIMENTACIÓN...
  • Page 41 ENTRADA FRECUENCIA 47 - 63Hz +5Vsb ENERGÍA TOTAL: 1000W EFICIENCIA DE LA FUENTE DE ALIMENTACIÓN CORSAIR RM1000e EFICIENCIA (%) 115V a.c. de entrada 230V a.c. de entrada CARGA DEL SISTEMA (%) CURVA DE RUIDO DEL VENTILADOR DE LA FUENTE DE ALIMENTACIÓN...
  • Page 42 ESPAÑOL (LATIN AMERICA) INFORMACIÓN DE LOS CABLES DE CORSAIR RMe SERIES DESCRIPCIÓN CANT. CONECTORES LONGITUD TOTAL 750W 850W 1000W Cable ATX (24 pines) 610mm ± 10mm Cable EPS/ATX 12 V de 8 pines (4+4) 650mm ± 10mm Cable PCIe (8 pines) (6+2) 750mm ±...
  • Page 43 ¡Advertencia! Para garantizar un funcionamiento adecuado, utilice únicamente los cables de corriente directa que vienen incluidos con su nueva fuente de alimentación, a menos que ya tenga cables CORSAIR genuinos del mismo tipo. Antes de usarlos, compruebe que los cables que tenga sean del tipo adecuado.
  • Page 44 PARABÉNS PELA COMPRA DA SUA NOVA FONTE DE ALIMENTAÇÃO ATX DA SÉRIE RMe CORSAIR! As fontes de alimentação completamente modulares da série RMe CORSAIR oferecem ao seu sistema uma alimentação ável e ecaz com a certicação 80 PLUS Gold. SEGURANÇA E PROTEÇÃO •...
  • Page 45 3.6W ENTRADA FREQUÊNCIA 47 - 63Hz +5Vsb POTÊNCIA TOTAL: 750W EFICIÊNCIA DA FONTE DE ALIMENTAÇÃO RM750e CORSAIR EFICIÊNCIA (%) entrada 115V a.c. entrada 230V a.c. CARGA DO SISTEMA (%) CURVA DE RUÍDO DA VENTOINHA DA FONTE DE ALIMENTAÇÃO RM750e CORSAIR RUÍDO DA VENTOINHA (dB)
  • Page 46 3.6W ENTRADA FREQUÊNCIA 47 - 63Hz +5Vsb POTÊNCIA TOTAL: 850W EFICIÊNCIA DA FONTE DE ALIMENTAÇÃO RM850e CORSAIR EFICIÊNCIA (%) entrada 115V a.c. entrada 230V a.c. CARGA DO SISTEMA (%) CURVA DE RUÍDO DA VENTOINHA DA FONTE DE ALIMENTAÇÃO RM850e CORSAIR RUÍDO DA VENTOINHA (dB)
  • Page 47 3.6W ENTRADA FREQUÊNCIA 47 - 63Hz +5Vsb POTÊNCIA TOTAL: 1000W EFICIÊNCIA DA FONTE DE ALIMENTAÇÃO RM1000e CORSAIR EFICIÊNCIA (%) entrada 115V a.c. entrada 230V a.c. CARGA DO SISTEMA (%) CURVA DE RUÍDO DA VENTOINHA DA FONTE DE ALIMENTAÇÃO RM1000e CORSAIR RUÍDO DA VENTOINHA (dB)
  • Page 48 PORTUGUÊS (EURO) INFORMAÇÃO SOBRE CABOS DA SÉRIE RMe CORSAIR DESCRIÇÃO QTD. CONECTORES COMPRIMENTO TOTAL 750W 850W 1000W Cabo ATX (24 pinos) 610mm ± 10mm Cabo EPS/ATX 12 V (8 pinos) (4+4) 650mm ± 10mm Cabo PCIe (8 pinos) (6+2) 750mm ± 10mm Cabo PCIe (8 pinos) (6+2) 600mm ±...
  • Page 49 Aviso! Para garantir o funcionamento correto, utilize apenas os cabos CC fornecidos com a nova unidade de alimentação, salvo se os cabos antigos forem cabos CORSAIR genuínos do mesmo tipo. Conrme o tipo de cabos existentes antes de os utilizar! Se estiver a criar um novo sistema, avance para o passo 2.
  • Page 50 INSTALAÇÃO PARABÉNS PELA AQUISIÇÃO DE SUA NOVA FONTE DE ALIMENTAÇÃO ATX CORSAIR RMe SERIES. As fontes de alimentação totalmente modulares CORSAIR RMe Series oferecem energia conável e eciente 80 PLUS Gold para seu sistema. SEGURANÇA E PROTEÇÃO • Proteção contra sobretensão (OVP) A proteção contra sobretensão para as saídas CC de 12V, 5V e 3,3V é...
  • Page 51 3.6W ENTRADA FREQUÊNCIA 47 - 63Hz +5Vsb POTÊNCIA TOTAL: 750W EFICIÊNCIA DA FONTE DE ALIMENTAÇÃO CORSAIR RM750e EFICIÊNCIA (%) 115V a.c. de entrada 230V a.c. de entrada CARGA DO SISTEMA (%) CURVA DE RUÍDO DA VENTOINHA DA FONTE DE ALIMENTAÇÃO CORSAIR RM750e RUÍDO DA VENTOINHA (dB)
  • Page 52 3.6W ENTRADA FREQUÊNCIA 47 - 63Hz +5Vsb POTÊNCIA TOTAL: 850W EFICIÊNCIA DA FONTE DE ALIMENTAÇÃO CORSAIR RM850e EFICIÊNCIA (%) 115V a.c. de entrada 230V a.c. de entrada CARGA DO SISTEMA (%) CURVA DE RUÍDO DA VENTOINHA DA FONTE DE ALIMENTAÇÃO CORSAIR RM850e RUÍDO DA VENTOINHA (dB)
  • Page 53 3.6W ENTRADA FREQUÊNCIA 47 - 63Hz +5Vsb POTÊNCIA TOTAL: 1000W EFICIÊNCIA DA FONTE DE ALIMENTAÇÃO CORSAIR RM1000e EFICIÊNCIA (%) 115V a.c. de entrada 230V a.c. de entrada CARGA DO SISTEMA (%) CURVA DE RUÍDO DA VENTOINHA DA FONTE DE ALIMENTAÇÃO CORSAIR RM1000e RUÍDO DA VENTOINHA (dB)
  • Page 54 PORTUGUÊS (BRAZIL) INFORMAÇÕES SOBRE O CABO DA CORSAIR RMe SERIES DESCRIÇÃO CONECTORES COMPRIMENTO TOTAL 750W 850W 1000W Cabo ATX (24 pinos) 610mm ± 10mm Cabo EPS/ATX12V (8 pinos) (4+4) 650mm ± 10mm Cabo PCIe (8 pinos) (6+2) 750mm ± 10mm Cabo PCIe (8 pinos) (6+2 split) 600mm ±...
  • Page 55 Aviso! Para obter um funcionamento adequado, use somente os cabos CC incluídos com sua nova fonte de alimentação, a menos que seus cabos antigos sejam cabos CORSAIR autênticos do mesmo tipo. Conrme o tipo dos cabos existentes antes de usá-los.
  • Page 56 RM1000e MONTAŻ GRATULUJEMY ZAKUPU NOWEGO ZASILACZA ATX Z SERII CORSAIR RMe! W pełni modułowe zasilacze CORSAIR z serii RMe zapewniają niezawodnie zasilanie komputera ze sprawnością klasy 80 PLUS Gold. BEZPIECZEŃSTWO • Zabezpieczenie nadnapięciowe (OVP) Zgodność ze specykacją ATX wymaga zabezpieczenia nadnapięciowego wyjść prądu stałego o napięciu 12 V, 5 V i 3,3 V.
  • Page 57 POLSKI ZAWARTOŚĆ ZESTAWU I DANE TECHNICZNE ZASILACZA RM750e Wymiary: 140mm(dł.) x 150mm(szer.) x 86mm(wys.) Zawartość opakowania: Zasilacz, przewód zasilania prądem przemiennym, zestaw przewodów zasilania prądem stałym, opaski zaciskowe do przewodów, śruby montażowe, broszura z informacjami o bezpieczeństwie TABELA ZASILANIA CORSAIR RM750e MAKS. OBCIĄŻENIE MAKS.
  • Page 58 3.6W WEJŚCIOWE CZĘSTOTLIWOŚĆ 47 - 63Hz +5Vsb ŁĄCZNA MOC: 850W SPRAWNOŚĆ ZASILACZA CORSAIR RM850e SPRAWNOŚĆ (%) napięcie wejściowe 115V a.c. napięcie wejściowe 230V a.c. OBCIĄŻENIE SYSTEMU (%) KRZYWA HAŁASU WENTYLATORA ZASILACZA CORSAIR RM850e POZIOM HAŁASU WENTYLATORA (dB) MOC WYJŚCIOWA (W)
  • Page 59 WEJŚCIOWE CZĘSTOTLIWOŚĆ 47 - 63Hz +5Vsb ŁĄCZNA MOC: 1000W SPRAWNOŚĆ ZASILACZA CORSAIR RM1000e SPRAWNOŚĆ (%) napięcie wejściowe 115V a.c. napięcie wejściowe 230V a.c. OBCIĄŻENIE SYSTEMU (%) KRZYWA HAŁASU WENTYLATORA ZASILACZA CORSAIR RM1000e POZIOM HAŁASU WENTYLATORA (dB) 1000 MOC WYJŚCIOWA (W)
  • Page 60 POLSKI INFORMACJE O PRZEWODACH ZASILACZY Z SERII CORSAIR RMe OPIS LICZBA ŁĄCZNA DŁUGOŚĆ ZŁĄCZA 750W 850W 1000W Przewód ATX (24 styki) 610mm ± 10mm Przewód EPS/ATX12V (8-stykowy) (4+4) 650mm ± 10mm Przewód PCIe (8-stykowy) (6+2) 750mm ± 10mm Przewód PCIe (8-stykowy) (podział 6+2) 600mm ±...
  • Page 61 Ostrzeżenie! W celu zapewnienia prawidłowego działania należy używać tylko przewodów zasilania prądem stałym (DC) znajdujących się w komplecie z nowym zasilaczem, chyba że stare przewody są oryginalnym produktem CORSAIR tego samego typu. Przed użyciem dotychczasowych przewodów należy się upewnić, czy są tego samego typu.
  • Page 62 RM750e RM850e RM1000e 安装电源 感谢您购买新推出的美商海盗船 RMe SERIES ATX 电源 CORSAIR RMe Series 全模块化电源 能够为您的 PC 提供值得信赖的 80 PLUS Gold 认证电力。 安全和保护 • 过压保护 (OVP) 根据 ATX 电源规范 需要对 12V、 5V 和 3.3V 直流输出提供过压保护。 当直流输出超过设定水平 由 PSU 制造商 确定 时 OVP 会关闭 PSU。...
  • Page 63 简体中文 RM750e 的随附硬件及其技术规格 尺寸 140mm 长 x 150mm 宽 x 86mm 高 包装内容物 电源、 交流电源线缆、 直流电源线缆、 束线带、 安装螺丝、 安全活页 CORSAIR RM750e 电源规格表 最大负载 最大输出 型号 RPS0147 +3.3V 110W 部件号 75-004601 额定交流输入 100 - 240V a.c. +12V 62.5A 750W 输入电流 10 - 5A -12V 0.3A...
  • Page 64 简体中文 RM850e 的随附硬件及其技术规格 尺寸 140mm 长 x 150mm 宽 x 86mm 高 包装内容物 电源、 交流电源线缆、 直流电源线缆、 束线带、 安装螺丝、 安全活页 CORSAIR RM850e 电源规格表 最大负载 最大输出 型号 RPS0157 +3.3V 150W 部件号 75-005036 额定交流输入 100 - 240V a.c. +12V 70.8A 850W 输入电流 10 - 5A -12V 0.3A...
  • Page 65 简体中文 RM1000e 的随附硬件及其技术规格 尺寸 140mm 长 x 150mm 宽 x 86mm 高 包装内容物 电源、 交流电源线缆、 直流电源线缆、 束线带、 安装螺丝、 安全活页 CORSAIR RM1000e 电源规格表 最大负载 最大输出 型号 RPS0158 +3.3V 150W 部件号 75-005037 额定交流输入 100 - 240V a.c. +12V 83.5A 1000W (适用中国、 Only for China & Korea) 200 - 240V a.c.
  • Page 66 简体中文 CORSAIR RMe SERIES 线缆信息 描述 数量 连接器 总长度 750W 850W 1000W ATX 线缆 24 引脚 610mm ± 10mm EPS/ATX12V 电缆 (8 引脚) (4+4) 650mm ± 10mm PCIe 线缆 (8 引脚) (6+2) 750mm ± 10mm PCIe 线缆 (8 引脚) (6+2 分线) 600mm ±...
  • Page 67 简体中文 安装全新的 RMe SERIES 电源 第 1 步 拆卸现有的 PSU 警告 为了确保功能正常 请仅使用 PSU 中随附的 DC 线缆 除非您的旧美商海盗船线缆是同类型的原装线缆。 使用前 请确认您的现有线缆类型 如果您要装配新系统 请跳到步骤 2 1. 从墙上插座或 UPS 以及现有的电源拔掉交流电源线。 2. 拔掉显卡、 主板以及所有其他外围设备的所有电源线。 3. 按照机箱手册的指示进行操作 并拆下现有 PSU。 4. 继续执行步骤 2。 第 2 步 安装新电源 1.
  • Page 68 目錄 RM750e RM850e RM1000e 安裝 恭喜您購買全新 CORSAIR RMe 系列 ATX 電源 CORSAIR RMe 系列全模組化電源為系統提供可靠的 80 PLUS Gold 有效電力。 安全和防護 • 過電壓防護 (OVP) 需要適合 12V、5V 和 3.3V 直流電輸出的過電壓防護才能遵守 ATX 規格。若直流電輸出超過由 PSU 製造商決定的 設定層級OVP 可關閉 PSU。 • 過電流防護 (OCP) 針對 3.3V、5V 和 12V 軌道提供 OCP 特色功能。OCP 可確保直流電壓軌道輸出保持在安全的操作限制內。...
  • Page 69 繁體中文 RM750e 隨附硬體和規格 尺寸140mm (長) x 150mm (寬) x 86mm (高) 包裝內容電源、交流電源線、直流電源線、電纜束線帶、安裝螺絲、文件 CORSAIR RM750e 功率表 最大負載 最大輸出 型號 RPS0147 +3.3V 110W 零件編號 75-004601 交流電輸入額定值 +12V 100 - 240V a.c. 62.5A 750W 輸入電流 10 - 5A -12V 0.3A 3.6W 頻率 47 - 63Hz +5Vsb 總功率: 750W...
  • Page 70 繁體中文 RM850e 隨附硬體和規格 尺寸140mm (長) x 150mm (寬) x 86mm (高) 包裝內容電源、交流電源線、直流電源線、電纜束線帶、安裝螺絲、文件 CORSAIR RM850e 功率表 最大負載 最大輸出 型號 RPS0157 +3.3V 150W 零件編號 75-005036 交流電輸入額定值 +12V 100 - 240V a.c. 70.8A 850W 輸入電流 10 - 5A -12V 0.3A 3.6W 頻率 47 - 63Hz +5Vsb 總功率: 850W...
  • Page 71 繁體中文 RM1000e 隨附硬體和規格 尺寸140mm (長) x 150mm (寬) x 86mm (高) 包裝內容電源、交流電源線、直流電源線、電纜束線帶、安裝螺絲、文件 CORSAIR RM1000e 功率表 最大負載 最大輸出 型號 RPS0158 +3.3V 150W 零件編號 75-005037 交流電輸入額定值 +12V 100 - 240V a.c. 83.5A 1000W 輸入電流 12 - 6A -12V 0.3A 3.6W 頻率 47 - 63Hz +5Vsb 總功率: 1000W...
  • Page 72 繁體中文 CORSAIR RMe 系列纜線資訊 說明 數量 連接器 總長 750W 850W 1000W ATX 纜線 (24 接腳) 610mm ± 10mm EPS/ATX12V 纜線 8 接腳 (4+4) 650mm ± 10mm PCIe 纜線 8 接腳 (6+2) 750mm ± 10mm PCIe 纜線 8 接腳 (分為 6+2) 600mm ±...
  • Page 73 繁體中文 安裝全新 RMe 系列電源 步驟 1 卸下現有的 PSU 警告 為了確保正常運作新的 PSU 只能使用直流電源線除非舊的纜線是相同類型的原廠 CORSAIR 纜線。請在使用 前確認現有的纜線類型 若您正在建置新的系統請跳過步驟 2  1. 從牆壁插座或 UPS 以及從現有的電源拔下交流電源線。 2. 從顯示卡、主機板和所有其他周邊設備拔下所有電源線。 3. 遵照機箱手冊中的指示並解除安裝現有的 PSU。 4. 繼續進行步驟 2。 步驟 2安裝新的電源 1. 確認未連接電源的交流電源線。 2. 遵照機箱手冊中的指示並使用隨附的螺絲安裝電源。 3. 將 24 接腳 (ATX12V) 纜線連接至主機板。將 8 接腳 +12V (EPS12V) 纜線連接至主機板。...
  • Page 74 目次 RM750e RM850e RM1000e 取り付け CORSAIR RMe シリーズ ATX 電源をご購入いただき、ありがとうございます! CORSAIR RMe シリーズの完全モジュール式電源は、 システムに信頼性の高い 80 PLUS Gold の効率的な電力を供給し ます。 安全機能と保護回路 • 過電圧保護 OVP ATX 仕様に基づき、 12V、 5V および 3.3V の DC 出力には過電圧保護 OVP 回路が設けられています。 OVP は、 電源メ ーカーが定めた定格 DC 出力を超える電圧が流れた場合に電源ユニットを遮断します。...
  • Page 75 日本語 RM750e 同梱ハードウェアと仕様 寸法140mm 長さ x 150mm 幅 x 86mm 高さ 同梱物電源、 AC ケーブル、 DC ケーブル、 ケーブルタイ、 取り付けねじ、 安全ガイド CORSAIR RM750e 電源表 最大負荷 最大出力 モデル RPS0147 +3.3V 110W 部品番号 75-004601 AC 入力定格 100 - 240V a.c. +12V 62.5A 750W 入力電流...
  • Page 76 日本語 RM850e 同梱ハードウェアと仕様 寸法140mm 長さ x 150mm 幅 x 86mm 高さ 同梱物電源、 AC ケーブル、 DC ケーブル、 ケーブルタイ、 取り付けねじ、 安全ガイド CORSAIR RM850e 電源表 最大負荷 最大出力 モデル RPS0157 +3.3V 150W 部品番号 75-005036 AC 入力定格 100 - 240V a.c. +12V 70.8A 850W 入力電流...
  • Page 77 日本語 RM1000e 同梱ハードウェアと仕様 寸法140mm 長さ x 150mm 幅 x 86mm 高さ 同梱物電源、 AC ケーブル、 DC ケーブル、 ケーブルタイ、 取り付けねじ、 安全ガイド CORSAIR RM1000e 電源表 最大負荷 最大出力 モデル RPS0158 +3.3V 150W 部品番号 75-005037 AC 入力定格 100 - 240V a.c. +12V 83.5A 1000W 入力電流...
  • Page 78 日本語 CORSAIR RMe シリーズ ケーブル情報 説明 数量 コネクタ 全長 750W 850W 1000W ATX ケーブル (24 ピン) 610mm ± 10mm EPS/ATX12V ケーブル (8 ピン) (4+4) 650mm ± 10mm PCIe ケーブル (8 ピン) (6+2) 750mm ± 10mm PCIe ケーブル (8 ピン) (6+2 スプリット) 600mm ±...
  • Page 79 日本語 新しい RMe シリーズ電源の取り付け ステップ 1: 既存の電源ユニットの取り外し 警告 適切に機能するように、 お使いのケーブルが同じ種類の CORSAIR 純正ケーブル出ない場合は、 新しい電源ユニッ トに付属している DC ケーブルだけを使用してください。 既存のケーブルの種類を、 ケーブルの使用前に確認してくだ さい。 新しくシステムを構築する場合は、 ステップ 2 に進んでください 1. コンセントまたは UPS 無停電電源装置 、 および既存の電源ユニットから AC 電源ケーブルを抜きます。 2. ビデオカード、 マザーボードおよびその他の周辺機器からすべての電源ケーブルを取り外します。 3. PC ケースの取扱説明書に従って既存の電源ユニットを取り外します。 4. ステップ 2 に進みます。...
  • Page 80 RM1000e 설치 최신 CORSAIR RMe SERIES ATX 전원공급장치를 구입하신 것을 축하합니다! CORSAIR RMe Series 완전 모듈형 전원공급장치는 신뢰할 수 있는80 PLUS Gold 전력 효율을 시스템에 공급합니다. 안전 및 보호 • 과전압 보호(OVP) 12V, 5V 및 3.3V DC 출력에 대한 과전압 보호 기능은 ATX 사양을 준수하기 위한 필수 기능입니다. OVP 기능은 DC 출력이...
  • Page 81 입력 전류 10 - 5A -12V 0.3A 3.6W 주파수 47 - 63Hz +5Vsb 총 전력: 750W CORSAIR RM750e 전원공급장치 효율성 효율성(%) 입력 115V a.c. 입력 230V a.c. 시스템 부하 (%) CORSAIR RM750e 전원공급장치 팬 소음 곡선 팬 소음(db) 전원 출력 (W)
  • Page 82 입력 전류 10 - 5A -12V 0.3A 3.6W 주파수 47 - 63Hz +5Vsb 총 전력: 850W CORSAIR RM850e 전원공급장치 효율성 효율성(%) 입력 115V a.c. 입력 230V a.c. 시스템 부하 (%) CORSAIR RM850e 전원공급장치 팬 소음 곡선 팬 소음(db) 전원 출력 (W)
  • Page 83 (适用中国、 Only for China & Korea) 주파수 47 - 63Hz +5Vsb 총 전력: 1000W CORSAIR RM1000e 전원공급장치 효율성 효율성(%) 입력 115V a.c. 입력 230V a.c. 시스템 부하 (%) CORSAIR RM1000e 전원공급장치 팬 소음 곡선 팬 소음(db) 1000 전원 출력 (W)
  • Page 84 한국어 CORSAIR RMe SERIES 케이블 정보 설명 수량 커넥터 총 길이 750W 850W 1000W ATX케이블 (24 핀) 610mm ± 10mm EPS/ATX12V 케이블 (8 핀) (4+4) 650mm ± 10mm PCIe 케이블 (8 핀) (6+2) 750mm ± 10mm PCIe 케이블 (8 핀) (6+2 분할) 600mm ±...
  • Page 85 1 단계: 기존 PSU 제거 경고! 올바른 작동을 보장하려면,새 PSU와 함께 제공되는 DC케이블만 사용하십시오.단,기존 케이블이 동일한 유형의 정품 CORSAIR 케이블인 경우는 제외입니다.사용하기 전 기존 케이블의 유형을 확인하십시오! 새 시스템을 구축하는 경우 2 단계로 이동합니다. 1. UPS 또는 콘센트 및 기존 전원공급장치에서 AC 전원 코드를 분리합니다.
  • Page 86 YouTube: youtube.com/corsairhowto © 2022 CORSAIR MEMORY, Inc. All rights reserved. CORSAIR and the sails logo are registered trademarks of CORSAIR in the United States and/or other countries. All other trademarks are the property of their respective owners. Product may vary slightly from those pictured.
