FRANÇAIS

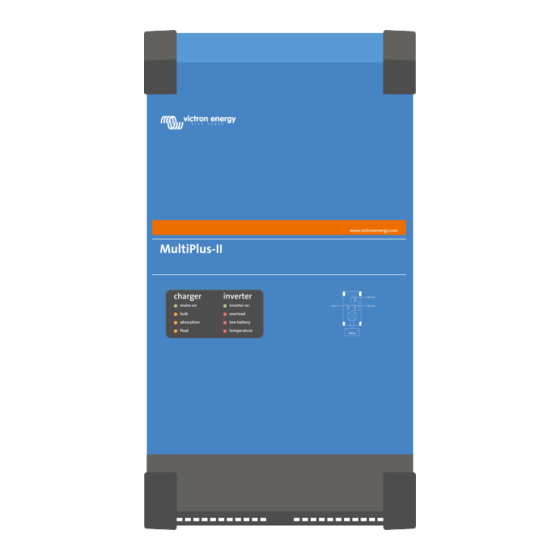

MultiPlus-II 230V
Rév. 10 - 03/2024
Ce manuel est également disponible au format HTML5.

Publicité

loading

Manuels Connexes pour Victron energy MultiPlus-II 230V

Sommaire des Matières pour Victron energy MultiPlus-II 230V

  • Page 1 FRANÇAIS MultiPlus-II 230V Rév. 10 - 03/2024 Ce manuel est également disponible au format HTML5.
  • Page 2 MultiPlus-II 230V Table des matières 1. INSTRUCTIONS DE SÉCURITÉ IMPORTANTES – Conservez ces instructions ! ......... 1 2. Description ..........................3 2.1. Bateaux, véhicules et autres applications autonomes ..............3 2.2. Systèmes en ligne ou hors ligne associés à un champ PV ............. 3 2.3.
  • Page 3 MultiPlus-II 230V 8.4. D : Schéma de raccordement triphasé .................. 37 8.5. E : Algorithme de charge ....................37 8.6. F : Tableau de compensation de la température ............... 39 8.7. G : Dimensions du boîtier ....................40...
  • Page 4 MultiPlus-II 230V 1. INSTRUCTIONS DE SÉCURITÉ IMPORTANTES – Conservez ces instructions ! Généralités Veuillez d'abord lire la documentation fournie avec cet appareil avant de l'utiliser, afin de vous familiariser avec les symboles de sécurité. Cet appareil a été conçu et testé conformément aux normes internationales. L’appareil doit être utilisé uniquement pour l’application désignée.
  • Page 5 MultiPlus-II 230V Lors du stockage ou du transport de l'appareil, s'assurer que l'alimentation secteur et les bornes de la batterie sont débranchées. Nous déclinons toute responsabilité en ce qui concerne les dommages lors du transport, si l'appareil n'est pas transporté dans son emballage d'origine.
  • Page 6 MultiPlus-II 230V 2. Description 2.1. Bateaux, véhicules et autres applications autonomes La base du MultiPlus-II est un convertisseur sinusoïdal extrêmement puissant, un chargeur de batterie et un commutateur de transfert dans un boîtier compact. Fonctions importantes : Commutation automatique et permanente Dans le cas d’une panne d’alimentation ou lorsque le générateur est arrêté, le convertisseur/chargeur bascule en mode...
  • Page 7 MultiPlus-II 230V Moniteur de batterie intégré La solution idéale est que le convertisseur/chargeur fasse partie d’un système hybride (générateur diésel, convertisseurs/ chargeurs, accumulateur, et énergie alternative). Le contrôleur de batterie intégré peut être configuré pour démarrer ou arrêter le générateur : •...
  • Page 8 MultiPlus-II 230V 2.3.2. Batterie Lithium Battery Smart de Victron Si des batteries Lithium Battery Smart de Victron sont utilisées, utilisez le BMS VE.Bus V2 ou le Lynx Smart BMS. 2.3.3. Autres batteries au lithium Si vous utilisez d’autres batteries au lithium, suivez ce lien pour obtenir une liste des types de batteries compatibles et savoir comment les installer et les configurer https://www.victronenergy.com/live/battery_compatibility:start.
  • Page 9 MultiPlus-II 230V 4777.2.2015 sont nécessaires avant de pouvoir mettre en place des systèmes interagissant avec le réseau. Veuillez vérifier le site Web du « Clean Energy Council » (Conseil de l'énergie verte de l'Australie) pour connaître les approbations actuelles DRM – Mode Réponse à la demande Lorsque le code de réseau AS4777.2 a été...
  • Page 10 MultiPlus-II 230V 3. Fonctionnement 3.1. Commutateur on/off/chargeur-uniquement Lorsque le commutateur est positionné sur « On », le convertisseur/chargeur est pleinement fonctionnel. Le convertisseur est mis en marche , et le voyant « inverter on » (convertisseur en marche) s’allume. Si la borne « AC-in » est mise sous tension, l’appareil redirige cette tension CA vers la borne « AC-out », si cette dernière se trouve dans les limites paramétrées.
  • Page 11 MultiPlus-II 230V Vérifiez que tous les interrupteurs soient bien en position « On » (frontal, à distance ou tableau de commande à distance si applicable). Activer l'égalisation ou l'absorption forcée n'a de sens que si le cycle de charge normal est terminé (le chargeur est en mode «...
  • Page 12 MultiPlus-II 230V Alarme de surcharge Le convertisseur s'est arrêté à cause d'une surcharge ou d'un court-circuit. Le voyant LED « overload » est allumé fixement. Pré-alarme de batterie basse La tension de batterie se réduit. La batterie est presque entièrement épuisée. Le voyant de batterie basse « low battery »...
  • Page 13 MultiPlus-II 230V Pré-alarme d’ondulation La tension d'ondulation sur les bornes de la batterie est trop élevée. Les voyants LED de surcharge « overload » et de batterie basse « low battery » clignotent en même temps. Alarme d’ondulation Le convertisseur s'est arrêté à cause d'une tension d'ondulation trop élevée sur les bornes de la batterie.
  • Page 14 MultiPlus-II 230V Charge « Equalize » La tension secteur est commutée et le chargeur fonctionne en mode « Equalize » (égalisation). Les LED « bulk » et « absorption » clignotent toutes les deux. PowerControl L'entrée CA est commutée. Le courant de sortie CA est égal au courant d'entrée maximal prédéfini.
  • Page 15 MultiPlus-II 230V 4. Installation Cet appareil doit être installé par un électricien qualifié. Ce produit ne convient pas à une connexion directe au système électrique d’un véhicule. Il doit être connecté à un système CC dédié qui comprend une batterie de service dédiée, un fusible approprié et un câblage CC de calibre approprié.
  • Page 16 MultiPlus-II 230V ATTENTION – RISQUE DE GAZ EXPLOSIFS : TRAVAILLER À PROXIMITÉ D’UNE BATTERIE AU PLOMB- ACIDE EST DANGEREUX. LES BATTERIES PRODUISENT DES GAZ EXPLOSIFS DURANT LEUR FONCTIONNEMENT NORMAL : POUR CETTE RAISON, IL EST EXTRÊMEMENT IMPORTANT QU'AVANT CHAQUE RÉPARATION DE L’UNITÉ À PROXIMITÉ DE LA BATTERIE, VOUS LISIEZ CE MANUEL ET SUIVIEZ À...
  • Page 17 MultiPlus-II 230V INSTRUCTIONS RELATIVES À LA MISE À LA TERRE - Cette unité marine doit être raccordée à un système de câblage permanent, métallique et mis à la terre ; si ce n’est pas le cas, un conducteur de masse d’équipement doit être utilisé...
  • Page 18 MultiPlus-II 230V Procédez comme suit pour raccorder les câbles de batterie : • Desserrez les deux vis au bas du boîtier et retirez le panneau de service. • Connectez les câbles de la batterie : voir A : Vue d’ensemble des connexions [33].
  • Page 19 MultiPlus-II 230V • AC-out-1 Le câble de sortie CA peut être raccordé directement au bornier « AC-out ». De gauche à droite : « N » (neutre), « PE » (terre) et « L » (phase) Grâce à la fonction PowerAssist, le convertisseur/chargeur peut ajouter jusqu’à 3 kVA (soit 3000/230 = 13 A) à la sortie lors des périodes de puissance de crête.
  • Page 20 MultiPlus-II 230V 4.5.6. Capteur de température Pour une charge compensée en température, vous pouvez connecter le capteur de température (fourni avec l’convertisseur/ chargeur). La sonde est isolée et doit être fixée à la borne négative de la batterie. Voir l’annexe A pour connaître l’emplacement du connecteur.
  • Page 21 MultiPlus-II 230V 5. Configuration Cette section est prévue pour des applications autonomes. La modification des réglages doit être effectuée par un électricien qualifié. Lisez attentivement les instructions avant toute modification. Lors de la configuration du chargeur, l’entrée CA doit être débranchée.
  • Page 22 MultiPlus-II 230V Fréquence du convertisseur La fréquence de sortie si aucune tension CA n'est présente sur l'entrée. Réglage : 50 Hz ; 60 Hz Plage de fréquence d'entrée Plage de fréquences d'entrée acceptée par le MultiPlus-II. Le MultiPlus-II se synchronise dans cette plage avec la fréquence d'entrée CA.
  • Page 23 MultiPlus-II 230V Pour des configurations spécifiques, telles qu’un système biphasé avec un autotransformateur, un relais de mise à la terre externe peut s’avérer nécessaire. Pour utiliser un relais externe, il faut d’abord désactiver le relais de terre interne dans les paramètres du MultiPlus.
  • Page 24 Si WeakAC est activé, le courant de charge maximal est réduit d'environ 20 %. BoostFactor Modifier ce réglage uniquement après avoir consulté Victron Energy ou en présence d'un technicien formé par Victron Energy ! Relais programmable Ce relais peut être programmé pour tout type d'applications, comme par exemple en tant que relais de démarrage d'un générateur.
  • Page 25 MultiPlus-II 230V 5.3.4. Logiciel VE.Bus System Configurator Pour configurer des applications avancées et/ou des systèmes avec quatre Multi ou plus, il est nécessaire d'utiliser le logiciel VE.Bus System Configurator. Ce logiciel peut être téléchargé gratuitement sur notre site www.victronenergy.com. Page 22...
  • Page 26 La procédure ci-dessous permet d'identifier rapidement la plupart des erreurs. Si une erreur ne peut pas être résolue, veuillez en référer à votre fournisseur Victron Energy. Nous vous recommandons d’utiliser l’application Victron Toolkit pour trouver la description des codes d’alarme des voyants LED.
  • Page 27 MultiPlus-II 230V Problème Cause possible Solution possible Le fusible de la batterie a grillé. Remplacer le fusible de la batterie. La déformation ou la tension de l'entrée CA est trop Activer les paramètres « WeakAC » et limiteur de grande (généralement alimentation courant dynamique.
  • Page 28 MultiPlus-II 230V La LED de secteur allumé « mains on » L'appareil est en mode « Charger only » et l'alimentation secteur est présente. clignote et il n'y a aucune tension de L'appareil rejette l'alimentation secteur ou est en cours de synchronisation.
  • Page 29 MultiPlus-II 230V Au moins une des LED « bulk », « absorption » et « float » est allumée ou clignote LED « bulk » éteinte LED « absorption » clignotante LED « float » clignotante LED « bulk » clignotante LED «...
  • Page 30 Mettez à jour le micrologiciel du dernier appareil mis en marche. Ne doit pas se produire. Arrêter tous les appareils, puis Erreur interne. les redémarrer. Contacter Victron Energy si le problème persiste. Page 27 Indications d'erreur...
  • Page 31 MultiPlus-II 230V 7. Spécifications techniques MultiPlus-II 12/3000/120-32 24/3000/70-32 48/3000/35-32 PowerControl / PowerAssist Plage de tension d'alimentation : 187- 265 VCA entrée CA Fréquence d'entrée : 45 - 65 Hz Courant commutateur de transfert maximal 32 A CONVERTISSEUR Plage de tension d’alimentation 9,5 - 17 V De 19 à...
  • Page 32 MultiPlus-II 230V MultiPlus-II 12/3000/120-32 24/3000/70-32 48/3000/35-32 Acier, bleu RAL 5012 Matériau et couleur Degré de protection : IP22 Niveau de pollution 2, OVC3 Raccordements de batterie Écrous M8 Raccordements AC Bornes à vis 13 mm² (AWG 6) Poids 20 kg...
  • Page 33 MultiPlus-II 230V MultiPlus-II 12/5000/220-50 24/5000/120-50 48/5000/70-50 Consommation à vide 15 W 18 W Consommation à vide en mode AES 11 W 12 W Puissance de charge zéro en mode Recherche CHARGEUR Plage de tension d'alimentation : 187- 265 VCA entrée CA Fréquence d’entrée : 45 –...
  • Page 34 MultiPlus-II 230V MultiPlus-II 12/5000/220-50 24/5000/120-50 48/5000/70-50 Peut être réglé sur 60 Hz ; 120 V / 60 Hz sur Charge non linéaire, facteur de crête 3:1 demande Température ambiante jusqu’à 25 °C / 75 °F Touche de protection : Relais programmable pouvant être configuré en Court-circuit en sortie alarme générale, de sous-tension CC ou comme...
  • Page 35 MultiPlus-II 230V MultiPlus-II 48/8000/110-100 48/10000/140-100 48/15000/200-100 Port de communication VE.Bus Fonctionnement triphasé, surveillance à distance et intégration système Port com. universel Oui, 2x Température de fonctionnement : De -40 à 65 °C Caractéristiques communes (refroidissement par ventilateur) Humidité (sans condensation) : max 95 %...
  • Page 36 MultiPlus-II 230V 8. ANNEXE 8.1. A : Vue d’ensemble des connexions MultiPlus-II 3 000 VA et 5 000 VA Connexion du consommateur. AC-out-1. De gauche à droite : N (neutre), PE (terre), L (phase) Connexion du consommateur. AC-out-2. De gauche à droite : N (neutre), PE (terre), L (phase) Entrée CA : De gauche à...
  • Page 37 MultiPlus-II 230V Bornes de haut en bas : 12 V 100 mA Contact de relais programmable K1 collecteur ouvert 70 V 100 mA Relai de terre externe + Relai de terre externe – Entrée auxiliaire 1 + Entrée auxiliaire 1 –...
  • Page 38 MultiPlus-II 230V Bornes de haut en bas : 12 V 100 mA Contact de relais programmable K1 collecteur ouvert 70 V 100 mA Relai de terre externe + Relai de terre externe – Entrée auxiliaire 1 + Entrée auxiliaire 1 –...
  • Page 39 MultiPlus-II 230V 8.2. B : Schéma fonctionnel *Voir le tableau du Chapitre 4.2 « Fusible CC recommandé ». 8.3. C : Schéma de raccordement en parallèle Page 36 ANNEXE...
  • Page 40 MultiPlus-II 230V 8.4. D : Schéma de raccordement triphasé 8.5. E : Algorithme de charge Page 37 ANNEXE...
  • Page 41 MultiPlus-II 230V Charge en 4 étapes : Bulk Phase au démarrage du chargeur. Un courant constant est appliqué jusqu’à ce que la tension nominale de la batterie soit atteinte, en fonction de la température et de la tension d’entrée, après quoi une puissance constante est appliquée jusqu’au point où...
  • Page 42 MultiPlus-II 230V 8.6. F : Tableau de compensation de la température Le tableau ci-dessus indique les tensions de sortie par défaut pour les modes Float et Absorption à 25 °C pour des parcs de batteries de 12 et 24 V. Pour un parc de batteries de 48 V, multipliez les tensions de 24 V par 2.
  • Page 43 MultiPlus-II 230V 8.7. G : Dimensions du boîtier Page 40 ANNEXE...
  • Page 44 MultiPlus-II 230V Page 41 ANNEXE...
  • Page 45 MultiPlus-II 230V Page 42 ANNEXE...
  • Page 46 MultiPlus-II 230V Page 43 ANNEXE...
  • Page 47 MultiPlus-II 230V Page 44 ANNEXE...
  • Page 48 MultiPlus-II 230V Page 45 ANNEXE...
  • Page 49 MultiPlus-II 230V Page 46 ANNEXE...
  • Page 50 MultiPlus-II 230V Page 47 ANNEXE...
