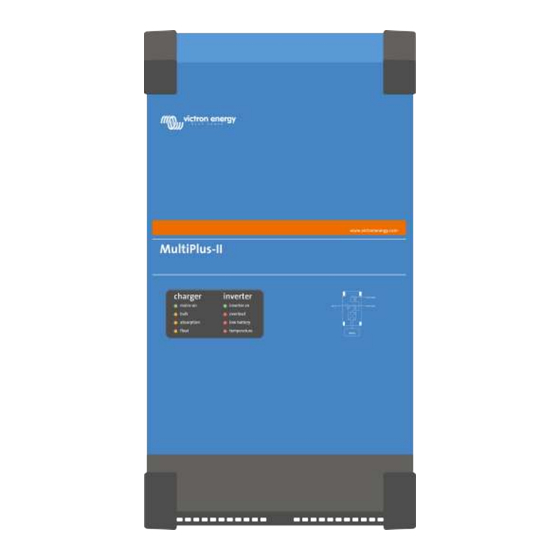

Victron energy MultiPlus-II 230V Manuel

Victron energy MultiPlus-II 230V Manuel

Masquer les pouces Voir aussi pour MultiPlus-II 230V:

Publicité

Liens rapides

Télécharger ce manuel
FRANÇAIS
MultiPlus-II 230V
Rév 08 – 08/2023
Ce manuel est également disponible au format HTML5.

Publicité

loading

Manuels Connexes pour Victron energy MultiPlus-II 230V

Sommaire des Matières pour Victron energy MultiPlus-II 230V

  • Page 1 FRANÇAIS MultiPlus-II 230V Rév 08 – 08/2023 Ce manuel est également disponible au format HTML5.
  • Page 2 MultiPlus-II 230V Table des matières 1. INSTRUCTIONS DE SÉCURITÉ IMPORTANTES – Conservez ces instructions ! ......... 1 2. Description ..........................3 2.1. Bateaux, véhicules et autres applications autonomes ..............3 2.2. Systèmes en ligne ou hors ligne associés à un champ PV ............. 3 2.3.
  • Page 3 MultiPlus-II 230V C. Connexion en parallèle ......................37 D. Configuration triphasée ......................38 E. Algorithme de charge ......................39 F. Compensation de température ....................40 G. Dimensions ......................... 41...
  • Page 4 MultiPlus-II 230V 1. INSTRUCTIONS DE SÉCURITÉ IMPORTANTES – Conservez ces instructions ! Généralités Veuillez d'abord lire la documentation fournie avec cet appareil avant de l'utiliser, afin de vous familiariser avec les symboles de sécurité. Cet appareil a été conçu et testé conformément aux normes internationales. L'appareil doit être utilisé uniquement pour l'application désignée.
  • Page 5 MultiPlus-II 230V Transport et stockage Lors du stockage ou du transport de l'appareil, s'assurer que l'alimentation secteur et les bornes de la batterie sont débranchées. Nous déclinons toute responsabilité en ce qui concerne les dommages lors du transport, si l'appareil n'est pas transporté dans son emballage d'origine.
  • Page 6 MultiPlus-II 230V 2. Description 2.1. Bateaux, véhicules et autres applications autonomes La base du MultiPlus-II est un convertisseur sinusoïdal extrêmement puissant, un chargeur de batterie et un commutateur de transfert dans un boîtier compact. Fonctions importantes : Commutation automatique et permanente Dans le cas d’une panne d’alimentation ou lorsque le générateur est arrêté, le MultiPlus-II bascule en mode convertisseur...
  • Page 7 MultiPlus-II 230V - arrêter à une tension de batterie préconfigurée, ou - arrêter (avec un retard préconfiguré) après l'achèvement de la phase de charge bulk, et/ou - arrêter (avec un retard préconfiguré) à un niveau de charge préconfiguré. Fonctionnement autonome en cas de défaillance du réseau Les maisons ou les bâtiments équipés de panneaux solaires, ou d'une microcentrale énergétique pour l'électricité...
  • Page 8 MultiPlus-II 230V 2.3.4. En savoir plus sur les batteries et la recharge des batteries Notre livre « Energy Unlimited » donne de plus amples informations sur les batteries et la charge des batteries et est disponible gratuitement sur notre site web. Il peut être téléchargé à partir de : https://www.victronenergy.com/upload/documents/...
  • Page 9 MultiPlus-II 230V Sinon, si la fonction DRM 0 n'est pas requise, elle peut être désactivée avec VEConfigure. Page 6 Description...
  • Page 10 MultiPlus-II 230V 3. Fonctionnement 3.1. Commutateur on/off/chargeur-uniquement Lorsque le commutateur est positionné sur « On », le MultiPlus-II est pleinement fonctionnel. Le convertisseur est mis en marche, et la LED « inverter on » (convertisseur en marche) s’allume. Si la borne « AC-in » est mise sous tension, l’appareil redirige cette tension CA vers la borne « AC-out », si cette dernière se trouve dans les limites paramétrées.
  • Page 11 MultiPlus-II 230V 1. Vérifiez que tous les interrupteurs soient bien en position « On » (frontal, à distance ou tableau de commande à distance si applicable). 2. Activer l'égalisation ou l'absorption forcée n'a de sens que si le cycle de charge normal est terminé (le chargeur est en mode «...
  • Page 12 MultiPlus-II 230V Alarme de surcharge Le convertisseur s'est arrêté à cause d'une surcharge ou d'un court-circuit. Le voyant LED « overload » est allumé fixement. Pré-alarme de batterie basse La tension de batterie se réduit. La batterie est presque entièrement épuisée. Le voyant de batterie basse « low battery »...
  • Page 13 MultiPlus-II 230V Pré-alarme d’ondulation La tension d'ondulation sur les bornes de la batterie est trop élevée. Les voyants LED de surcharge « overload » et de batterie basse « low battery » clignotent en même temps. Alarme d’ondulation Le convertisseur s'est arrêté à cause d'une tension d'ondulation trop élevée sur les bornes de la batterie.
  • Page 14 MultiPlus-II 230V Charge « Equalize » La tension secteur est commutée et le chargeur fonctionne en mode « Equalize » (égalisation). Les LED « bulk » et « absorption » clignotent toutes les deux. PowerControl L'entrée CA est commutée. Le courant de sortie CA est égal au courant d'entrée maximal prédéfini.
  • Page 15 MultiPlus-II 230V 4. Installation Cet appareil doit être installé par un électricien qualifié. Ce produit ne convient pas à une connexion directe au système électrique d’un véhicule. Il doit être connecté à un système CC dédié qui comprend une batterie de service dédiée, un fusible approprié et un câblage CC de calibre approprié.
  • Page 16 MultiPlus-II 230V ATTENTION – RISQUE DE GAZ EXPLOSIFS : TRAVAILLER À PROXIMITÉ D’UNE BATTERIE AU PLOMB- ACIDE EST DANGEREUX. LES BATTERIES PRODUISENT DES GAZ EXPLOSIFS DURANT LEUR FONCTIONNEMENT NORMAL : POUR CETTE RAISON, IL EST EXTRÊMEMENT IMPORTANT QU'AVANT CHAQUE RÉPARATION DE L’UNITÉ À PROXIMITÉ DE LA BATTERIE, VOUS LISIEZ CE MANUEL ET SUIVIEZ À...
  • Page 17 MultiPlus-II 230V INSTRUCTIONS RELATIVES À LA MISE À LA TERRE - Cette unité marine doit être raccordée à un système de câblage permanent, métallique et mis à la terre ; si ce n’est pas le cas, un conducteur de masse d’équipement doit être utilisé...
  • Page 18 MultiPlus-II 230V 4.3. Branchement du câblage CA Ce produit est un produit de classe de sûreté I (livré avec une borne de terre pour des raisons de sécurité). Ses bornes d’entrée ou de sortie CA et/ou son point de mise à la terre sur la partie externe de l’appareil doivent être dotés d’un point de mise à...
  • Page 19 MultiPlus-II 230V Un interrupteur différentiel et un fusible, ou un disjoncteur, configurés pour supporter une charge déterminée doivent être fournis en série avec la sortie, et la section de câble doit être adaptée en conséquence. • AC-out-2 Une seconde sortie est disponible pour déconnecter sa charge en cas de fonctionnement de la batterie. Sur ces bornes, l’équipement connecté...
  • Page 20 MultiPlus-II 230V 4.4.7. Connexion en parallèle Jusqu'à six identiques unités peuvent être raccordées en parallèle. Lors de la connexion d’unités MultiPlus-II en parallèle, les conditions suivantes doivent être remplies : • Toutes les unités doivent être connectées à la même batterie.
  • Page 21 MultiPlus-II 230V 5. Configuration Cette section est prévue pour des applications autonomes. La modification des réglages doit être effectuée par un électricien qualifié. Lisez attentivement les instructions avant toute modification. Pendant la configuration du chargeur, l'entrée CA doit être débranchée.
  • Page 22 MultiPlus-II 230V La fréquence de sortie si aucune tension CA n'est présente sur l'entrée. Réglage : 50 Hz ; 60 Hz Plage de fréquence d'entrée Plage de fréquences d'entrée acceptée par le MultiPlus-II. Le MultiPlus-II se synchronise dans cette plage avec la fréquence d'entrée CA.
  • Page 23 MultiPlus-II 230V Algorithme de charge de batterie La charge standard est « adaptative en quatre étapes avec le mode BatterySafe ». Voir la section 2 pour une description. Il s'agit de l'algorithme de charge recommandé pour les batteries au plomb. Consultez les fichiers d'aide du logiciel de configuration pour en savoir plus sur les autres fonctionnalités.
  • Page 24 Si WeakAC est activé, le courant de charge maximal est réduit d'environ 20 %. BoostFactor Modifier ce réglage uniquement après avoir consulté Victron Energy ou en présence d'un technicien formé par Victron Energy ! Relais programmable Ce relais peut être programmé pour tout type d'applications, comme par exemple en tant que relais de démarrage d'un générateur.
  • Page 25 MultiPlus-II 230V 6. Maintenance Le MultiPlus-II ne nécessite aucune maintenance particulière. Il suffit de vérifier les raccordements une fois par. Évitez l'humidité et l'huile/suie/vapeur, et maintenez l'appareil toujours propre. Page 22 Maintenance...
  • Page 26 La procédure ci-dessous permet d'identifier rapidement la plupart des erreurs. Si une erreur ne peut pas être résolue, veuillez en référer à votre fournisseur Victron Energy. Nous vous recommandons d’utiliser l’application Victron Toolkit pour trouver la description des codes d’alarme des voyants LED.
  • Page 27 MultiPlus-II 230V Problème Cause possible Solution possible La déformation ou la tension Activer les paramètres WeakAC et limiteur de de l'entrée CA est trop courant dynamique. grande (généralement alimentation générateur). Le chargeur ne fonctionne Le MultiPlus-II est en mode Vérifiez vos batteries.
  • Page 28 MultiPlus-II 230V La LED de secteur allumé L'appareil est en mode « Charger only » et l'alimentation secteur est présente. L'appareil « mains on » clignote et il n'y rejette l'alimentation secteur ou est en cours de synchronisation. a aucune tension de sortie.
  • Page 29 MultiPlus-II 230V Toutes les conditions doivent être remplies !: 1. L'appareil a un problème ! (pas de sortie CA) 2. La LED « Inverter » clignote (contrairement à l'une des LED « bulk », « absorption » ou « float », quelle qu'elle soit) 3.
  • Page 30 à nouveau. 4. Mettez à jour le micrologiciel du dernier appareil mis en marche. Erreur interne. Ne doit pas se produire. Arrêter tous les appareils, puis les redémarrer. Contacter Victron Energy si le problème persiste. Page 27 Indications d'erreur...
  • Page 31 MultiPlus-II 230V 8. Spécifications techniques MultiPlus-II 12/3000/120-32 24/3000/70-32 48/3000/35-32 PowerControl / PowerAssist entrée CA Plage de tension d'alimentation : De 187 à 265 VCA Fréquence d’entrée : 45 – 65 Hz Courant commutateur de 32 A transfert maximal CONVERTISSEUR Plage de tension d’alimentation 9,5 –...
  • Page 32 MultiPlus-II 230V MultiPlus-II 12/3000/120-32 24/3000/70-32 48/3000/35-32 Port com. universel Oui, 2x Caractéristiques communes Température de fonctionnement : -40 à +65 °C (-40 – 150 °F) — (refroidissement par ventilateur) Humidité (sans condensation) : max 95 % BOÎTIER Matériau et couleur Acier, bleu RAL 5012 Degré...
  • Page 33 MultiPlus-II 230V MultiPlus-II 24/5000/120-50 48/5000/70-50 48/8000/110-100/ 48/10000/140-100 /100 Puissance de charge zéro en mode Recherche CHARGEUR entrée CA Plage de tension d'alimentation : Plage de tension d'alimentation : 187-265 VCA 187-265 VCA Fréquence d’entrée : 45 – 65 Hz Fréquence d’entrée : 45 – 65 Hz...
  • Page 34 MultiPlus-II 230V MultiPlus-II 24/5000/120-50 48/5000/70-50 48/8000/110-100/ 48/10000/140-100 /100 1. Peut être réglé sur 60 Hz ; 120 V / 60 Hz sur 3. Charge non linéaire, facteur de crête 3:1 demande 4. Jusqu’à une température ambiante de 75 °F/25 °C 2.
  • Page 35 MultiPlus-II 230V MultiPlus-II 48/15000/200-100 Relais programmable (5) Protection (2) a - g Port de communication VE.Bus Fonctionnement triphasé, surveillance à distance et intégration système Port com. universel Oui, 2x Caractéristiques communes Température de fonctionnement : De -40 à 65 °C (Refroidissement par ventilation) Humidité...
  • Page 36 MultiPlus-II 230V A. Vue d’ensemble des connexions MultiPlus-II 3 000 VA et 5 000 VA Connexion du consommateur. AC-out-1. De gauche à droite : N (neutre), PE (terre), L (phase) Connexion du consommateur. AC-out-2. De gauche à droite : N (neutre), PE (terre), L (phase) Entrée CA : De gauche à...
  • Page 37 MultiPlus-II 230V Bornes de haut en bas : 1. 12 V 100 mA 2. Contact de relais programmable K1 collecteur ouvert 70 V 100 mA 3. Relai de terre externe + 4. Relai de terre externe – 5. Entrée auxiliaire 1 + 6.
  • Page 38 MultiPlus-II 230V Barre omnibus de terre pour les connexions PE d’entrée CA, PE de sortie CA et terre du châssis M6. Bornes de haut en bas : 1. 12 V 100 mA 2. Contact de relais programmable K1 collecteur ouvert 70 V 100 mA 3.
  • Page 39 MultiPlus-II 230V B. Schéma bloc *Voir le tableau du Chapitre 4.2 « Fusible CC recommandé ». Page 36 Schéma bloc...
  • Page 40 MultiPlus-II 230V C. Connexion en parallèle Page 37 Connexion en parallèle...
  • Page 41 MultiPlus-II 230V D. Configuration triphasée Page 38 Configuration triphasée...
  • Page 42 MultiPlus-II 230V E. Algorithme de charge Charge en 4 étapes : Bulk Mode présenté quand le chargeur est démarré. Un courant continu est appliqué jusqu'à ce que la tension nominale de la batterie soit atteinte, en fonction de la température et de la tension d'entrée, après quoi une puissance constante est appliquée jusqu'au point où...
  • Page 43 MultiPlus-II 230V F. Compensation de température Les tensions de charge d’absorption et float sont réglées en usine pour 25 °C. Une tension de « float réduite » suit une tension float, et une tension d’«absorption augmentée » suit une tension d’absorption. En mode d’ajustement, la compensation de température ne s’applique pas.
  • Page 44 MultiPlus-II 230V G. Dimensions Page 41 Dimensions...
  • Page 45 MultiPlus-II 230V Page 42 Dimensions...
  • Page 46 MultiPlus-II 230V Page 43 Dimensions...
  • Page 47 MultiPlus-II 230V Page 44 Dimensions...
  • Page 48 MultiPlus-II 230V Page 45 Dimensions...
  • Page 49 MultiPlus-II 230V Page 46 Dimensions...
  • Page 50 MultiPlus-II 230V Page 47 Dimensions...
  • Page 51 MultiPlus-II 230V Page 48 Dimensions...
  • Page 52 MultiPlus-II 230V Page 49 Dimensions...
