FRANÇAIS

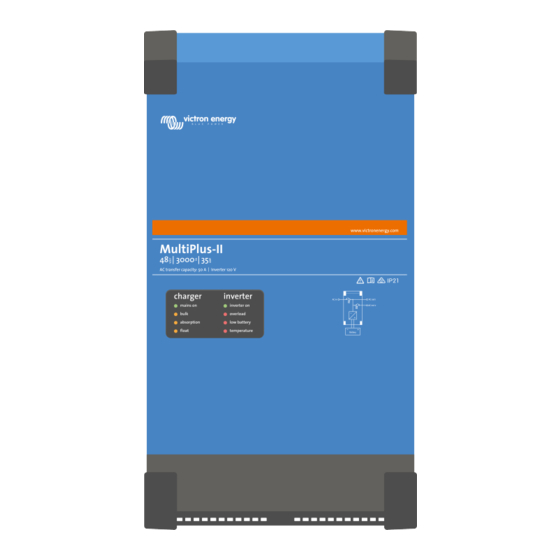

MultiPlus-II 12V/24V/48V 3kVA
120V
Rev 00 10/2021

Publicité

Table des Matières
loading

Manuels Connexes pour Victron energy MultiPlus-II

Sommaire des Matières pour Victron energy MultiPlus-II

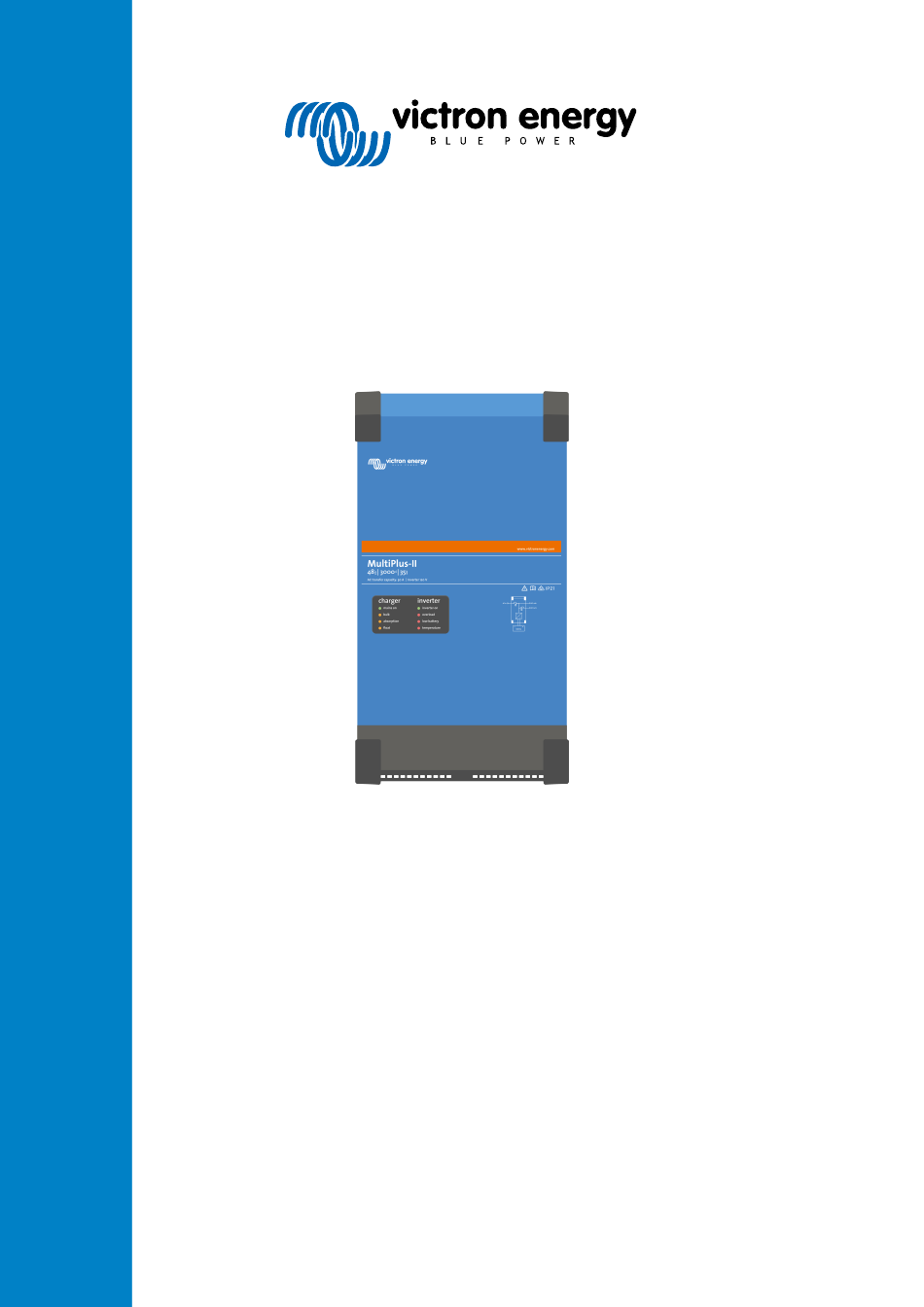

  • Page 1 FRANÇAIS MultiPlus-II 12V/24V/48V 3kVA 120V Rev 00 10/2021...

  • Page 2: Table Des Matières

    5. Configuration ........................17 5.1. Configuration standard : prêt à l’emploi ................. 17 5.2. Exemple de paramètres ....................18 5.3. Configuration du MultiPlus-II ..................... 20 5.3.1. Logiciel VE.Bus Quick Configure Setup ..............20 5.3.2. Logiciel VE.Bus System Configurator ................. 20 5.3.3.
  • Page 3 MultiPlus-II 12V/24V/48V 3kVA 120V C. Connexion en parallèle ......................33 D. Configuration triphasée ......................34 E. Algorithme de charge ......................35 F. Compensation de température ....................36 G. Dimensions ......................... 37...

  • Page 4: Instructions De Sécurité Importantes - Conservez Ces Instructions

    MultiPlus-II 12V/24V/48V 3kVA 120V 1. INSTRUCTIONS DE SÉCURITÉ IMPORTANTES – Conservez ces instructions ! Généralités Veuillez d'abord lire la documentation fournie avec cet appareil avant de l'utiliser, afin de vous familiariser avec les symboles de sécurité. Cet appareil a été conçu et testé conformément aux normes internationales. L'appareil doit être utilisé uniquement pour l'application désignée.
  • Page 5 MultiPlus-II 12V/24V/48V 3kVA 120V Lors du stockage ou du transport de l'appareil, s'assurer que l'alimentation secteur et les bornes de la batterie sont débranchées. Nous déclinons toute responsabilité en ce qui concerne les dommages lors du transport, si l'appareil n'est pas transporté dans son emballage d'origine.

  • Page 6: Description

    Le MultiPlus-II peut fournir une puissance de charge énorme. Cela implique une demande importante d'énergie en provenance du secteur CA ou du générateur. Cependant, une puissance maximale peut être définie. Le MultiPlus-II prend alors en compte les autres utilisateurs et se sert uniquement de « l'excédent » pour la recharge des batteries.

  • Page 7: Chargeur De Batterie

    Lorsque les sources d'énergie durable produisent plus de puissance qu'il n'en faut, le MultiPlus-II utilise l'excédent pour recharger les batteries ; et dans le cas d'une panne de courant, le MultiPlus-II fournira une puissance supplémentaire à partir des batteries.

  • Page 8: Batterie Lithium Smart De Victron De 12,8 V Et 25,6 V

    • Q en fonction de la tension d'entrée Capacité de puissance réactive Si le code de réseau local n’est pas pris en charge par le MultiPlus-II, un périphérique d’interface externe certifié doit être utilisé pour connecter le MultiPlus-II au réseau.

  • Page 9: Fonctionnement

    3.3.3. Activation de l'égalisation ou de l'absorption forcée Le MultiPlus-II peut être basculé dans ces états – à partir du tableau de commande à distance ou de l'interrupteur du panneau avant – à condition que tous les interrupteurs (frontal, à , distance et tableau de commande) soient réglés sur « On » et qu'aucun interrupteur ne soit sur «...

  • Page 10: Indication Des Voyants Led

    Commuter de nouveau rapidement de « On » à « Charger only » (chargeur-uniquement), et laisser l'interrupteur sur cette position. 4. Sur le MultiPlus-II (ainsi que sur le tableau de commande MultiControl s’il est connecté), les trois LED « bulk », « absorption » et « float » vont clignoter 5 fois.
  • Page 11 MultiPlus-II 12V/24V/48V 3kVA 120V Alarme de surcharge Le convertisseur s'est arrêté à cause d'une surcharge ou d'un court-circuit. Le voyant LED « overload » est allumé fixement. Pré-alarme de batterie basse La tension de batterie se réduit. La batterie est presque entièrement épuisée.
  • Page 12 MultiPlus-II 12V/24V/48V 3kVA 120V Pré-alarme d’ondulation La tension d'ondulation sur les bornes de la batterie est trop élevée. Les voyants LED de surcharge « overload » et de batterie basse « low battery » clignotent en même temps. Alarme d’ondulation Le convertisseur s'est arrêté...

  • Page 13: Procédure D'arrêt

    MultiPlus-II 12V/24V/48V 3kVA 120V Charge « Equalize » La tension secteur est commutée et le chargeur fonctionne en mode « Equalize » (égalisation). Les LED « bulk » et « absorption » clignotent toutes les deux. PowerControl L'entrée CA est commutée. Le courant de sortie CA est égal au courant d'entrée maximal prédéfini.

  • Page 14: Installation

    Ne jamais placer l'appareil directement au-dessus des batteries. Le MultiPlus-II peut être fixé au mur. Une surface robuste, adaptée au poids et aux dimensions du produit, doit être utilisée (par ex. béton ou maçonnerie). Pour le montage, un crochet et deux orifices sont disponibles à l'arrière du boîtier (voir l'annexe G).
  • Page 15 MultiPlus-II 12V/24V/48V 3kVA 120V ATTENTION – RISQUE DE GAZ EXPLOSIFS : TRAVAILLER À PROXIMITÉ D’UNE BATTERIE AU PLOMB- ACIDE EST DANGEREUX. LES BATTERIES PRODUISENT DES GAZ EXPLOSIFS DURANT LEUR FONCTIONNEMENT NORMAL : POUR CETTE RAISON, IL EST EXTRÊMEMENT IMPORTANT QU'AVANT CHAQUE RÉPARATION DE L’UNITÉ...

  • Page 16: Branchement Des Câbles De Batterie

    MultiPlus-II 12V/24V/48V 3kVA 120V INSTRUCTIONS RELATIVES À LA MISE À LA TERRE - Cette unité marine doit être raccordée à un système de câblage permanent, métallique et mis à la terre ; si ce n’est pas le cas, un conducteur de masse d’équipement doit être utilisé...

  • Page 17: Branchement Du Câblage Ca

    4.3. Branchement du câblage CA Ce MultiPlus-II est un produit de classe de sûreté I (livré avec une borne de terre pour des raisons de sécurité). Ses bornes d'entrée ou de sortie CA et/ou son point de mise à la terre sur la partie externe de l'appareil doivent être fournis avec un point de mise à...

  • Page 18: Connexions En Option

    CC doit être au moins égale à la somme des sections requises pour les connexions entre le point de distribution et les unités MultiPlus-II. • Placez les unités MultiPlus-II les unes à côté des autres, mais laissez au moins 10 cm à des fins de ventilation sous, au-dessus et à côté des unités.

  • Page 19: Fonctionnement En Phase Divisée Et Triphasé

    4.4.7. Fonctionnement en phase divisée et triphasé Le MultiPlus-II peut également être utilisé dans phase divisée et dans une configuration triphasée en Y. Pour ce faire, une connexion est établie entre les appareils par l'intermédiaire de câbles standard RJ-45 UTP (comme pour le fonctionnement en parallèle).

  • Page 20: Configuration

    Pendant la configuration du chargeur, l'entrée CA doit être débranchée. 5.1. Configuration standard : prêt à l’emploi À la livraison, le MultiPlus-II est réglé sur les valeurs d'usine standard. En général, ces réglages sont adaptés au fonctionnement d'un seul appareil.

  • Page 21: Exemple De Paramètres

    La solution consiste à augmenter la limite inférieure à 110/220 VCA (la sortie des générateurs AVR est généralement très stable), ou à déconnecter le MultiPlus-II depuis le générateur quand le signal d'arrêt est donné (à l'aide d'un contacteur installé en série sur le générateur).
  • Page 22 Paramètres d'usine : valeur maximale de la topologie de réseau en ligne. Fonction UPS Si ce paramètre est défini sur « On » et que la tension d'entrée CA est défaillante, le MultiPlus-II bascule en mode convertisseur pratiquement sans interruption.

  • Page 23: Configuration Du Multiplus-Ii

    Si ce paramètre est défini sur « On » le MultiPlus-II commencera à délivrer plus de puissance à un faible niveau de sortie du générateur et il permettra progressivement à ce dernier de fournir davantage d'alimentation, jusqu'à ce que la limite de courant définie soit atteinte.

  • Page 24: Victronconnect

    MultiPlus-II 12V/24V/48V 3kVA 120V 5.3.4. VictronConnect Le MultiPlus est configuré à l'aide de VictronConnect. Pour plus d’informations générales sur l’application VictronConnect, comment l’installer, comment la jumeler à votre appareil et comment mettre à jour le micrologiciel, par exemple, reportez-vous au manuel général de...

  • Page 25: Maintenance

    MultiPlus-II 12V/24V/48V 3kVA 120V 6. Maintenance Le MultiPlus-II ne nécessite aucune maintenance particulière. Il suffit de vérifier les raccordements une fois par. Évitez l'humidité et l'huile/suie/vapeur, et maintenez l'appareil toujours propre. Page 22 Maintenance...

  • Page 26: Indications D'erreur

    La procédure ci-dessous permet d'identifier rapidement la plupart des erreurs. Si une erreur ne peut pas être résolue, veuillez en référer à votre fournisseur Victron Energy. Nous vous recommandons d'utiliser l'application Toolkit (boîte à outils) pour relier les codes d'alarme des voyants LED à...

  • Page 27: Indications Des Led Spéciales

    (par Dans la configuration d'usine standard du exemple le court-circuit d'une cellule MultiPlus-II, le mode « Protection Bulk » est activé. de batterie). Le mode « Protection Bulk » ne peut être désactivé qu'à l'aide du VEConfigure.

  • Page 28: Indications Des Led Du Ve.bus

    MultiPlus-II 12V/24V/48V 3kVA 120V La LED de secteur allumé L'appareil est en mode « Charger only » et l'alimentation secteur est présente. L'appareil « mains on » clignote et il n'y rejette l'alimentation secteur ou est en cours de synchronisation.
  • Page 29 MultiPlus-II 12V/24V/48V 3kVA 120V Toutes les conditions doivent être remplies !: 1. L'appareil a un problème ! (pas de sortie CA) 2. La LED « Inverter » clignote (contrairement à l'une des LED « bulk », « absorption » ou « float », quelle qu'elle soit) 3.
  • Page 30 à nouveau. 4. Mettez à jour le micrologiciel du dernier appareil mis en marche. Erreur interne. Ne doit pas se produire. Arrêter tous les appareils, puis les redémarrer. Contacter Victron Energy si le problème persiste. Page 27 Indications d'erreur...

  • Page 31: Spécifications Techniques

    MultiPlus-II 12V/24V/48V 3kVA 120V 8. Spécifications techniques MultiPlus-II 12/3000/120-50 24/3000/70-50 48/3000/35-30 PowerControl et PowerAssist Commutateur de transfert 50 A Courant d'entrée CA maximal 50 A CONVERTISSEUR Plage de tension d'alimentation CC 9,5 – 17 V 19 - 33 V 38 - 66 V Sortie en mode convertisseur Tension de sortie : 120 VCA ±...
  • Page 32 MultiPlus-II 12V/24V/48V 3kVA 120V MultiPlus-II 12/3000/120-50 24/3000/70-50 48/3000/35-30 Poids 19 kg (42 lb) Dimensions (h x L x p en mm) 578 x 277 x 148 536 x 277 x 147 536 x 277 x 147 (23 x 11 x 6 pouces)

  • Page 33: Vue D'ensemble Des Connexions

    MultiPlus-II 12V/24V/48V 3kVA 120V A. Vue d’ensemble des connexions Connexion du consommateur. AC-out-1. De gauche à droite : « N » (neutre), « PE » (terre/masse), « L » (phase) Connexion du consommateur. AC-out-2. De gauche à droite : « N » (neutre), « PE » (terre/masse), « L » (phase) Entrée CA : de gauche à...
  • Page 34 MultiPlus-II 12V/24V/48V 3kVA 120V Bornes de haut en bas : 1. 12 V 100 mA 2. Contact de relais programmable K1 collecteur ouvert 70 V 100 mA 3. Relai de terre externe + 4. Relai de terre externe – 5. Entrée auxiliaire 1+ 6.

  • Page 35: Schéma Bloc

    MultiPlus-II 12V/24V/48V 3kVA 120V B. Schéma bloc *Voir le tableau du Chapitre 4.2 « Fusible CC recommandé ». Page 32 Schéma bloc...

  • Page 36: Connexion En Parallèle

    MultiPlus-II 12V/24V/48V 3kVA 120V C. Connexion en parallèle Page 33 Connexion en parallèle...

  • Page 37: Configuration Triphasée

    MultiPlus-II 12V/24V/48V 3kVA 120V D. Configuration triphasée Page 34 Configuration triphasée...

  • Page 38: Algorithme De Charge

    MultiPlus-II 12V/24V/48V 3kVA 120V E. Algorithme de charge Charge en 4 étapes : Bulk Mode présenté quand le chargeur est démarré. Un courant continu est appliqué jusqu'à ce que la tension nominale de la batterie soit atteinte, en fonction de la température et de la tension d'entrée, après quoi une puissance constante est appliquée jusqu'au point où...

  • Page 39: Compensation De Température

    MultiPlus-II 12V/24V/48V 3kVA 120V F. Compensation de température Les tensions de charge d’absorption et float sont réglées en usine pour 25 °C. Une tension de « float réduite » suit une tension float, et une tension d’«absorption augmentée » suit une tension d’absorption. En mode d’ajustement, la compensation de température ne s’applique pas.

  • Page 40: Dimensions

    MultiPlus-II 12V/24V/48V 3kVA 120V G. Dimensions Page 37 Dimensions...
  • Page 41 MultiPlus-II 12V/24V/48V 3kVA 120V Page 38 Dimensions...
