4

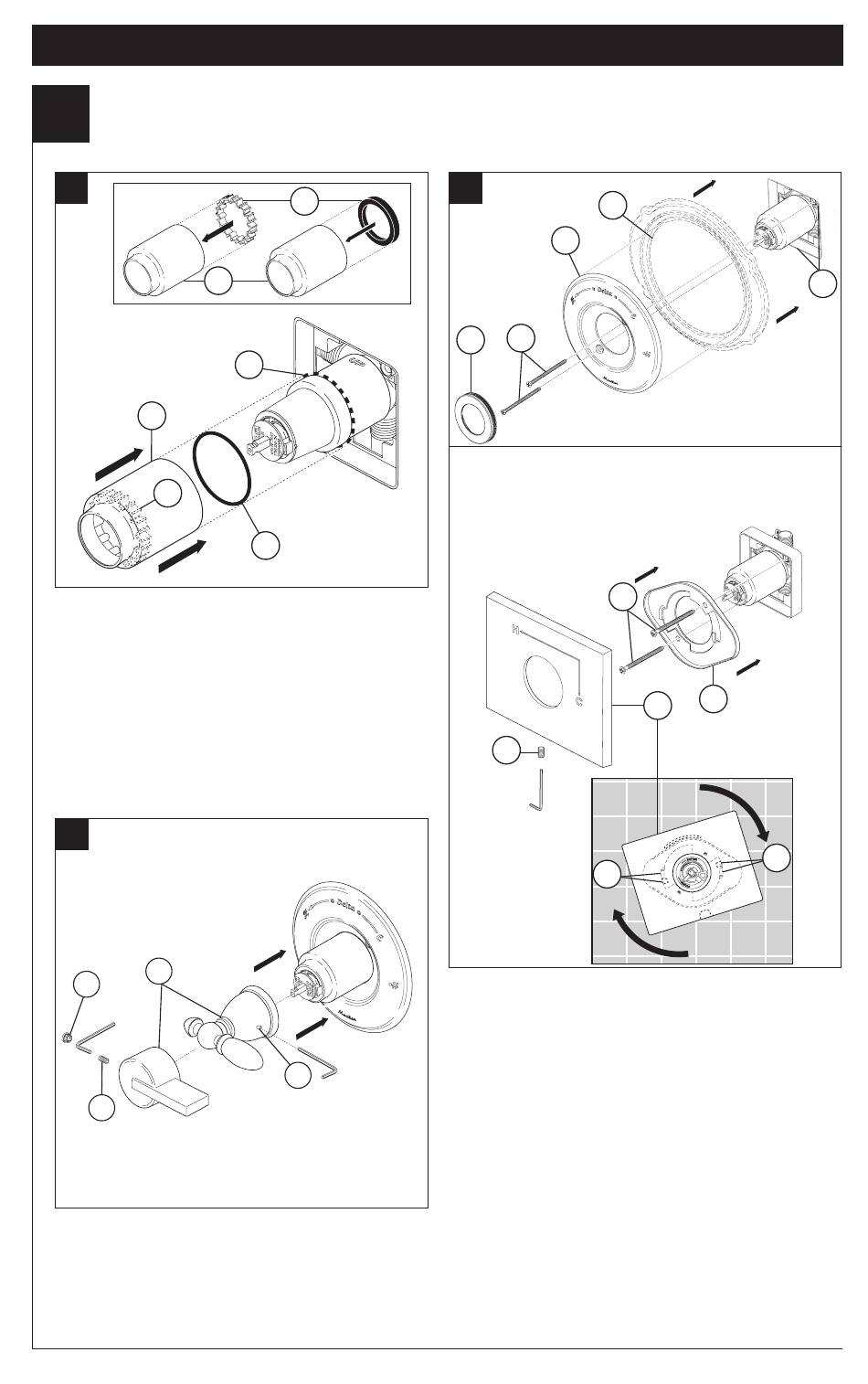

Installation des pièces de finition
A.
4
3
Faites glisser le joint torique (1) sur la
cartouche et l'écrou à portée sphérique
(2). Le joint sert de pièce d'espacement
et il stabilise le manchon; il doit se trouver
derrière l'écrou à portée sphérique.
Si le modèle que vous installez nécessite
une pièce d'espacement (3), introduisezla
dans le manchon (4) et poussez-la vers
l'avant. Faites glisser le manchon sur la
cartouche, le corps et le joint torique.
C.
2
3
1
Montez la manette (2) sur la tige et
bloquez-la en place en serrant la vis de cal-
age (1) avec une clé Allen.Bouton Insérer
le bouchon (3) (si votre modèle a un) dans
le trou de la vis de réglage.
68881
Rev. H
3
4
2
1
1
B.
1
4
5
Installation de la rosace pour les
modèles T14053, T14253, T17T453,
T14067, T14267 et T14467.
9
Fixez la rosace (1) et la plaque arrière (2) (si le
modèle que vous installez encomporte une) sur
le support (3) à l'aide des 2 vis fournies (4).
Prenez garde de serrerles vis de la rosace
excessivement. Si vous installez Cassidy
Modèles T14097, T14297 et T14497:
Enfilez le couvercle (5) sur l'écusson (1).
Pour les modèles T14053, T14253, T14453,
T14097, T14297 et T14497:
Montez la fixation (5) sur le corps de la cartouche
à l'aide des 2 vis fournies (6). Installez la plaque
de finition (7) en la plaçant sur la fixation comme
le montre la figure et tournez-la pour bloquer les
pattes (8). Fixez la plaque de finition à la fixation
à l'aide de la vis de calage (9).
8
Installation
2
6
5
7
8
3
8
