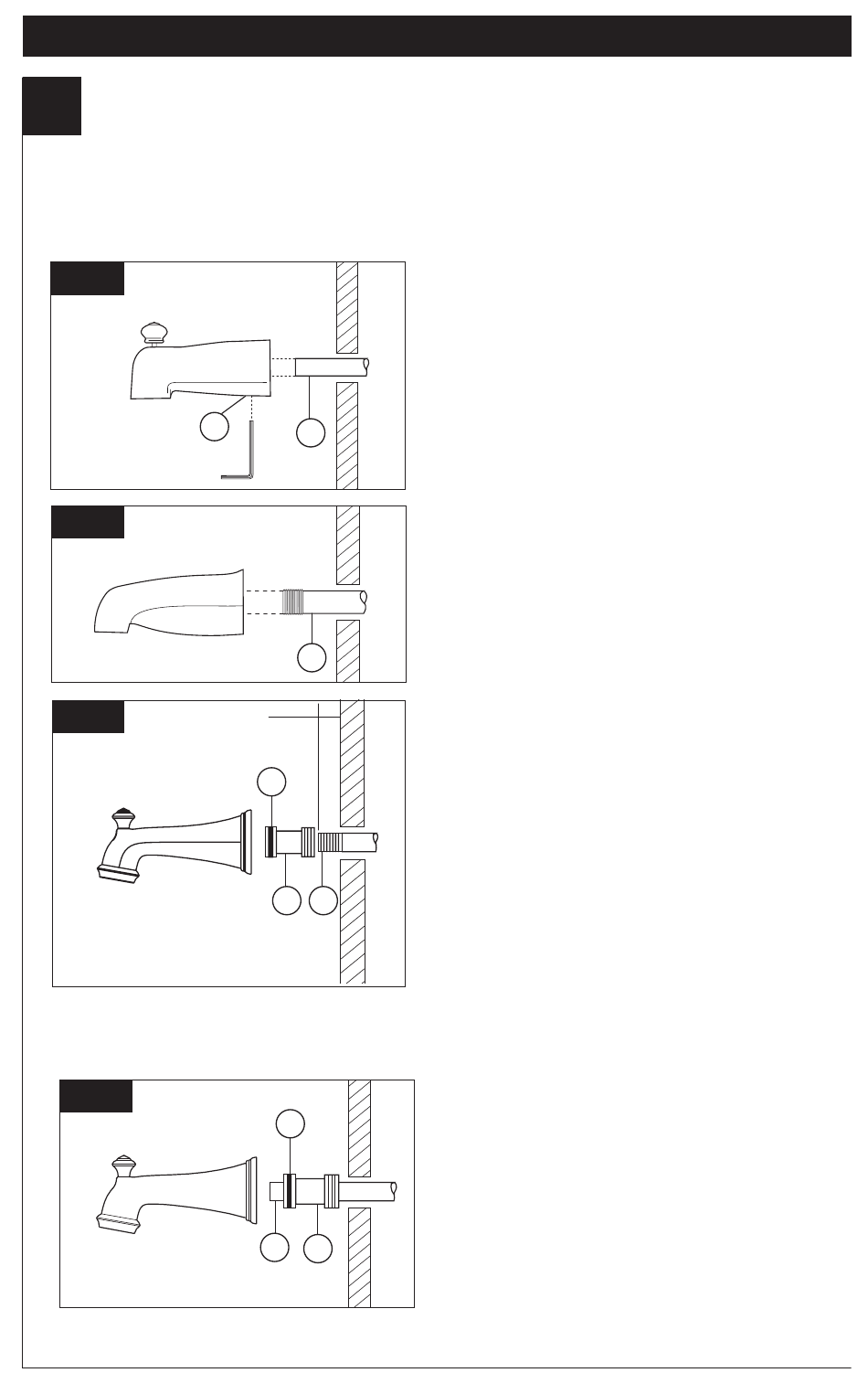

Installation de la pomme de douche et du bec de baignoire
INSTALLATION DU BEC DE BAIGNOIRE :
Consultez les instructions d'installation fournies avec le bec. Ne raccordez pas à une soupape murale à un
bec conçu pour être monté sur une plage. Ne raccordez pas une douche à main à la sortie d'un robinet de
baignoire-douche prévue pour un bec de baignoire. N'utilisez pas de tube PEX pour raccorder le bec.\
C-1
C-2
C-3
1/2 po a 1 1/4 po
(13 mm to 32 mm)
C-4
68881
Rev. H
2
3
1
2
1
3
2
5
Installation d'un bec coulissant
Le tube de cuivre (1) doit avoir un diamètre
nominal de1/2 po. Important : Si vous devez
couper le tube de cuivre, chanfreinez son
extrémité de sorte qu'elle ne risque pas
d'endommager le joint torique à l'intérieur du
bec. Faites glisser le bec sur le tube de cuivre de
sorte qu'il s'appuie contre la surface finie de la
baignoire ou du mur. Serrez la vis de calage (2),
mais prenez garde de la serrer excessivement.
Installation à l'aide d'un tuyau de fer
Installez le manchon fileté (1) 1/2 po (13 mm) de
manière que sa saillie par rapport à la surface
finie du mur. Appliquez du ruban de plomberie sur
les filets du manchon et fixez celui-ci au bec de
baignoire en vissant.
Installation à l'aide d'un tuyau de fer
Installation du bec de baignoire polyvalent easy-on
Installez le manchon fileté de manière qu'il présente
une saillie de 1/2 à 1 1/4 po (13 mm à 32 mm) par
rapport à la surface finie du mur.
Appliquez du ruban de plomberie ou du composé à
filetage sur les filets. Montez l'adaptateur (1) sur le
manchon (2) et serrez-le à la main. Finissez ensuite
le serrage à l'aide d'une clé à tube pour rendre le joint
étanche. Prenez garde d'abîmer le rainure du joint
torique (3). Les dos de l'adaptateur (1) ne doit pas se
trouver à plus de 1 pouce (25 mm) par rapport à la
surface finie du mur.
Montez le bec de baignoire sur l'adaptateur (1) et
serrez-le à la main en prenant soin de ne pas abîmer
le joint torique (3).
Installation à l'aide d'un tuyau de cuivre brasé
Retirez le joint torique (1) de l'adaptateur (2).
Brasez l'adaptateur au tube en prenant garde
d'échapper du métal d'apport dans la rainure pour le
joint torique. ATTENTION : IL NE DOIT PAS Y AVOIR
DE MÉTAL D'APPORT SUR LA CIRCONFÉRENCE
EXTÉRIEURE DE L'ADAPTATEUR PRÈS DE LA
RAINURE POUR LE JOINT TORIQUE. Coupez le
tube (3) et remettez le joint torique en place dans la
raInure de l'adaptateur en laiton. Vissez le bec de
baignoire sur l'adaptateur et prenant garde d'abîmer
le joint torique. Serrez le bec à la main jusqu'à ce qu'il
s'appuie solidement contre la surface finie de la paroi
et qu'il n'y ait plus de jeu derrière le mur.
