Sommaire des Matières pour Integra MAG

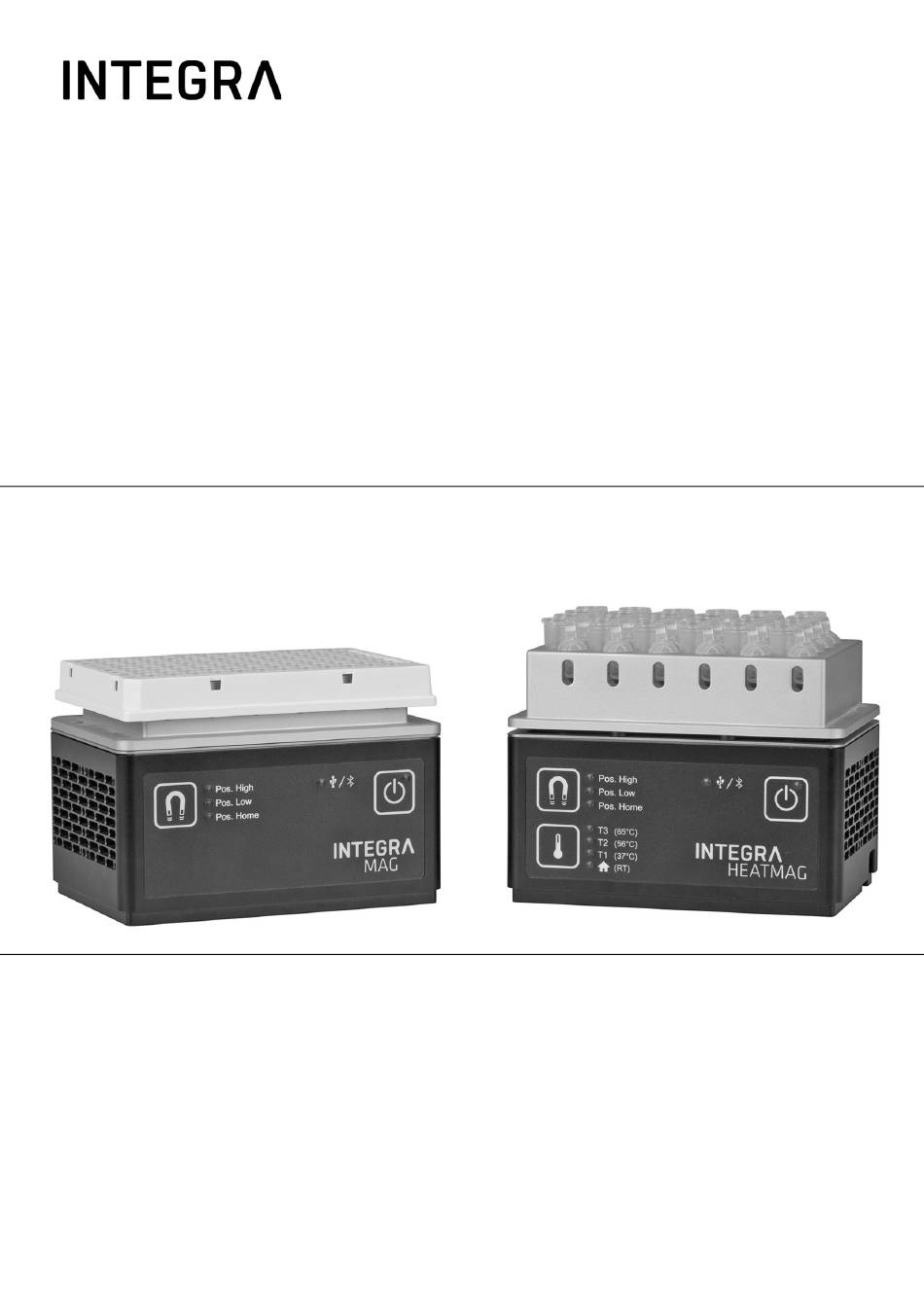

  • Page 1 MAG et HEATMAG Mode d’emploi 137950_V00...
  • Page 2 Declaration of Conformity INTEGRA Biosciences AG – 7205 Zizers, Switzerland declares on its own responsibility that the devices Description Models MAG/HEATMAG 4900, 4901 Mains adapter 137710 comply with: EU Directives Scope Date effective 2014/35/EU Low voltage directive (LVD) 20.04.2016 2014/30/EU Electromagnetic compatibility (EMC) 20.04.2016...
  • Page 3 MAG/HEATMAG – Declaration of conformity GBR Standards Scope BS 61010-1:2010 Safety general laboratory equipment BS 62368-1:2020 Safety information technology equipment BS 63000:2018 Restriction of hazardous substances (RoHS) USA Regulations Scope Date effective 47 CFR Part 15 (FCC) Electromagnetic compatibility (EMC)
  • Page 4 MAG/HEATMAG – Declaration of conformity JPN Regulations Scope Date effective PSE (Denan) Law Electrical appliance and material safety law 01.01.2014 JIS C1010-1:2019 Safety general laboratory equipment KOR Regulations Scope Date effective KC 61010-1 Safety general laboratory equipment KC 61010-2-010 Safety heating devices...
  • Page 5 3.1 Environnement de fonctionnement..........11 3.2 Mise en place .................11 3.3 Insertion de l’adaptateur de matériel de laboratoire .......11 3.4 Remplacement de la structure magnétique (MAG uniquement) ..12 3.5 Installation du module de communication ........12 3.6 Connexion avec ASSIST PLUS .............12...
  • Page 6 MAG/HEATMAG – Mode d'emploi V00 Chapitre 7 Accessoires 7.1 Accessoires ..................20 Mentions légales ......................21 INTEGRA Biosciences AG...
  • Page 7 Introduction Le présent mode d'emploi contient toutes les informations nécessaires à l'installation, l'utilisation et l'entretien des modules MAG et HEATMAG. Ce chapitre présente les symboles utilisés dans ce mode d’emploi, décrit l’utilisation prévue des modules MAG/ HEATMAG et donne les consignes générales de sécurité.
  • Page 8 Consignes de sécurité Les MAG/HEATMAG sont conformes aux règles de sécurité reconnues et leur utilisation est sûre. Les MAG/HEATMAG ne doivent être utilisés que s’ils sont en parfait état et dans le strict respect des consignes contenues dans le présent mode d’emploi.
  • Page 9 MAG/HEATMAG – Mode d'emploi V00 Description de l'appareil Description de l'appareil Matériel fourni • Module magnétique MAG/HEATMAG • Alimentation électrique • Câble USB-C vers USB-A • Câble USB-C vers AUX • Colliers de serrage • Guide de démarrage TTENTION Vérifiez toutes les pièces livrées au moment de déballer l'appareil et assurez- vous qu'elles n'ont pas subi de dommages pendant le transport.
  • Page 10 MAG/HEATMAG – Mode d'emploi V00 Description de l'appareil Vue du dessous 6 Prise pour l’adaptateur secteur 7 Port USB-C, pour la connexion du PC ou d’ASSIST PLUS 8 Ouverture de câble pour l’orientation Portrait 9 Ouverture de câble pour l’orientation Paysage Panneau tactile Les icônes actives sont allumées.
  • Page 11 Pour le HEATMAG, laissez un espace d’au moins 5 mm autour des fentes de ventilation (5) pour que l’air circule librement. Raccordez l’adaptateur secteur fourni à la prise (6) située à la base du MAG/HEATMAG, puis raccordez l’adaptateur à la source d'alimentation électrique avec un câble à 3 fils.
  • Page 12 MAG/HEATMAG – Mode d'emploi V00 Installation Remplacement de la structure magnétique (MAG uniquement) Sur le MAG, vous pouvez installer différentes structures magnétiques : les encoches garantissent le bon alignement Structure magnétique pour Structure magnétique pour plaques PCR à 384 puits plaques PCR à...
  • Page 13 MAG/HEATMAG sur un PC. Téléchargez le logiciel MAG Control (uniquement en anglais) sur le site Internet d’INTEGRA sous Support - Centre de téléchargement. Insérez le câble USB dans le port USB-C (7) situé en bas du MAG/HEATMAG puis reliez- le au PC.
  • Page 14 Appuyez sur la touche « Transfer to device » pour sauvegarder les paramètres de l’adaptateur sur le MAG/HEATMAG connecté. EMARQUE La commande à distance indépendante du MAG/HEATMAG sur PC n’est pas possible. Si vous modifiez les températures par défaut, elles ne correspondront plus à celles imprimées sur le panneau tactile.
  • Page 15 Fonctionnement autonome Le MAG/HEATMAG ne doit pas être connecté à d'autres appareils. Appuyez sur la hauteur d'aimant (10) ou sur la touche de température (13) qui convient. Grâce à son empreinte SBS, le MAG/HEATMAG s’encastre dans les supports de plaques de VIAFLO 96/384 ou MINI 96.
  • Page 16 MAG/HEATMAG est possible. Mise à jour du micrologiciel Téléchargez le micrologiciel le plus récent sur le site Internet d’INTEGRA sous Support - Centre de téléchargement. Branchez le MAG/HEATMAG sur le port USB de votre PC. Dans le logiciel VIALINK, ouvrez l’onglet Firmware et installez le dernier micrologiciel.
  • Page 17 Les modules MAG/HEATMAG sont des instruments de précision et un entretien correct garantit un fonctionnement sûr et fiable. Le nettoyage est recommandé lorsque le MAG/ HEATMAG a été contaminé ou en contact avec des liquides corrosifs. Nettoyage Les matériaux utilisés sur l’extérieur du MAG/HEATMAG supportent des intervalles de...
  • Page 18 Ceci est indispensable pour protéger le personnel de service. Élimination du matériel Les MAG/HEATMAG ne doivent pas être jetés avec les déchets ménagers non triés. Ne jetez pas les MAG/HEATMAG au feu. Éliminez les MAG/HEATMAG conformément aux lois et réglementations relatives à...
  • Page 19 Adaptateur secteur entrée : 100–240 V, 50/60 Hz Entrée appareil : 24 V, 120 W Dimensions (H x P x l) MAG : 70 cm x 88,5 cm x 133 cm HEATMAG : 73 cm x 88,5 cm x 133 cm Poids...
  • Page 20 Accessoires Accessoires Adaptateurs et modules de plateforme Réf. Adaptateur pour tubes de 1,5 ml, format 4 x 6 (MAG/HEATMAG) 4905 Adaptateur pour plaques PCR à 96 puits (MAG/HEATMAG) 4906 Adaptateur et structure magnétique pour plaques PCR à 384 puits (MAG) 4908 COLDPLATE pour le refroidissement et le chauffage, intégration immédiate...
  • Page 21 Tous droits réservés. En particulier, les droits de reproduction, de traitement, de traduction et de forme de présentation sont réservés à INTEGRA Biosciences AG. Il est interdit de reproduire, stocker, traiter via un support électronique ou distribuer tout ou une partie de la documentation fournie sans l'accord écrit d'INTEGRA Biosciences AG.
  • Page 22 MAG/HEATMAG – Mode d'emploi V00 Fabricant et service client Pour connaître votre représentant local INTEGRA Biosciences, avoir des informations supplémentaires et obtenir un mode d’emploi dans une autre langue, consultez www.integra-biosciences.com ou faites-en la demande à info@integra-biosciences.com. Fabricant INTEGRA Biosciences AG INTEGRA Biosciences Corp.
