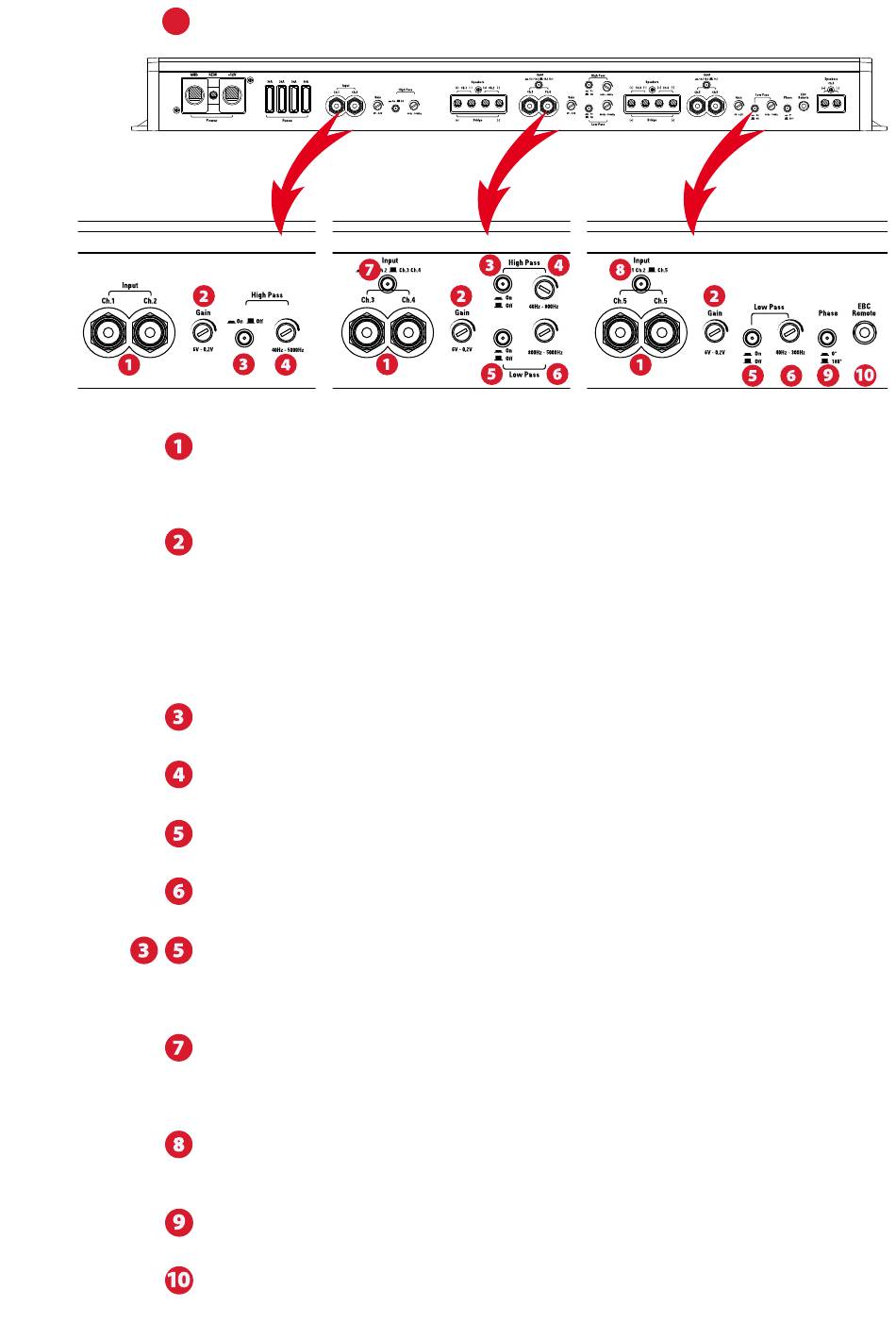

Instellingen en ingangen :
RCA ingang – De RCA ingangen dienen gebruikt te worden wanneer de source unit RCA of lijn niveau uitgangen heeft. Voor een juiste
werking dient de source unit een minimaal uitgangs voltage van 200mV uit te sturen via de RCA uitgangen.
Het gebruik van goede kwaliteit getwiste RCA kabels wordt aan bevolen om de invloed van storingen te minimaliseren tot een ab-
soluut minimum.
Gain - Hiermee wordt de ingangs gevoeligheid van de versterker afgesteld op het uitgangs voltage van de source unit. Het bereik ligt
tussen 200mV Gain volledig open en 6V Gain volledig dicht..
Afstellen van de Gain
1. Draai de Gain op de versterker helemaal dicht (tegen de klok in).
2. Zet het volume van de source unit op 3⁄4 volume (dit is het maximal volume met onvervormd signaal).
3. Draai de Gain van de versterker open totdat je duidelijk vervorming hoort vanuit de speakers.
4. Draai nu de Gain van de versterker zover dicht totdat je net geen vervorming meer hoort.
5. de versterker is nu afgesteld aan het uitgangs voltage van de source unit.
Schakelaar hoog doorlaat filter - Met deze schakelaar kan het hoog doorlaat filter van de versterker worden in en uit geschakeld.
Wanneer deze schakelaar ingedrukt is is het filter ingeschakeld.
Hoog doorlaat filter frequentie – Hiermee kan de gewenste hoog doorlaat frequentie worden ingesteld. De frequentie kan worden
ingesteld tussen 40Hz en 5000Hz (Ch1, Ch2). De frequentie kan worden ingesteld tussen 40Hz en 800Hz (Ch3, Ch4).
Schakelaar laag doorlaat filter - Met deze schakelaar kan het laag doorlaat filter van de versterker worden in en uit geschakeld. Wan-
neer deze schakelaar ingedrukt is is het filter ingeschakeld.
Laag doorlaat filter frequentie – Hiermee kan de gewenste laag doorlaat frequentie worden ingesteld. De frequentie kan worden
ingesteld tussen 800Hz en 5000Hz (Ch3, Ch4). De frequentie kan worden ingesteld tussen 40Hz en 800Hz (Ch5).
Het is ook mogelijk om een band doorlaat filter in te stellen op de versterker om kick woofers of midden tonen luidsprekers actief
aan te sturen. Zowel het hoog (5) als laag (3) doorlaat filter dienen dan te worden in geschakeld. Het hoog doorlaat filter (6) kan
dan worden ingesteld voor de laagste filter frequentie en het laag doorlaat filter (4) voor de hoogste filter frequentie van het band
doorlaat filter.
Ingang schakelaar - Met deze schakelaar kan worden ingesteld of er 2 of 4 ingangen gebruikt worden. Wanneer de source unit 4 RCA
uitgangen heeft (front en rear) kan de Ch3 Ch4 mode gebruikt worden, hierbij dienen alle 4 RCA aansluitingen te worden gebruikt.
Wanneer de source unit slechts 2 RCA uitgangen heeft kan de Ch1 Ch2 mode gebruikt worden, hierbij dienen de Ch1 en Ch2 RCA
aansluitingen te worden gebruikt om alle kanalen van de versterker te kunnen gebruiken.
Ingang schakelaar kanaal 5 : wanneer de source unit een specifieke subwoofer uitgang heeft gebruik dan de ch-5 mode en sluit een
RCA aan van de subwoofer RCA uitgang naar de Ch-5 RCA ingangen. Wanneer en geen specifieke subwoofer uitgang aanwezig is op de
source unit gebruik dan de ch1 - ch2 mode, kanaal 5 zal dan signaal krijgen via de RCA ingangen van ch-1 en ch-2.
Fase schakelaar 0° of 180° - Om de bass van de subwoofer perfect aan te laten sluiten op de voor luidsprekers is het aan te raden om
het verschil te horen wanneer de fase van de subwoofer op 0° of 180° staat.
EBC ingang – Ingang voor het aansluiten van de mee geleverde Electronic Bass Control (EBC). Een afstand bediening voor de bass zodat
het bass nivo kan worden geregeld vanaf de bestuurders stoel.
